В чем разница между горизонтальными и вертикальными обрабатывающими центрами？

В конкурентной среде современного производства выбор правильного оборудования с ЧПУ является краеугольным камнем прибыльности и точности. Для владельцев механических цехов и менеджеров по производству спор часто сводится к одному критическому решению: вертикальный обрабатывающий центр (VMC) против горизонтального обрабатывающего центра (HMC).

Хотя обе платформы используют вращающиеся режущие инструменты для удаления материала с заготовки, их конструктивные особенности определяют совершенно разные возможности. Понимание тонких различий между технологиями VMC и HMC необходимо для оптимизации времени цикла, максимизации рентабельности инвестиций и масштабирования производственных решений.

Вот углублённое профессиональное сравнение вертикальных и горизонтальных обрабатывающих центров с ЧПУ, которое поможет вам принять обоснованное инвестиционное решение.

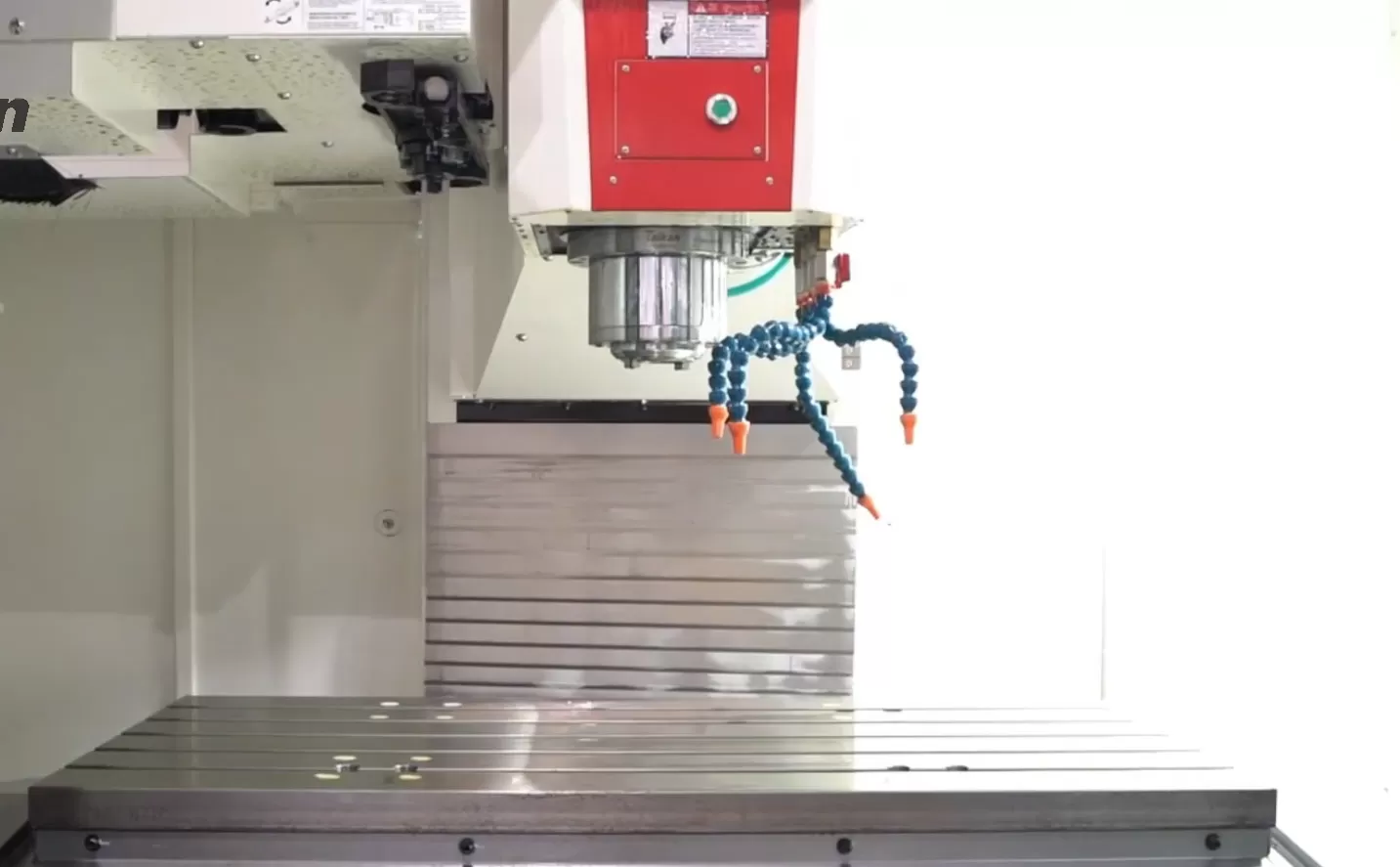

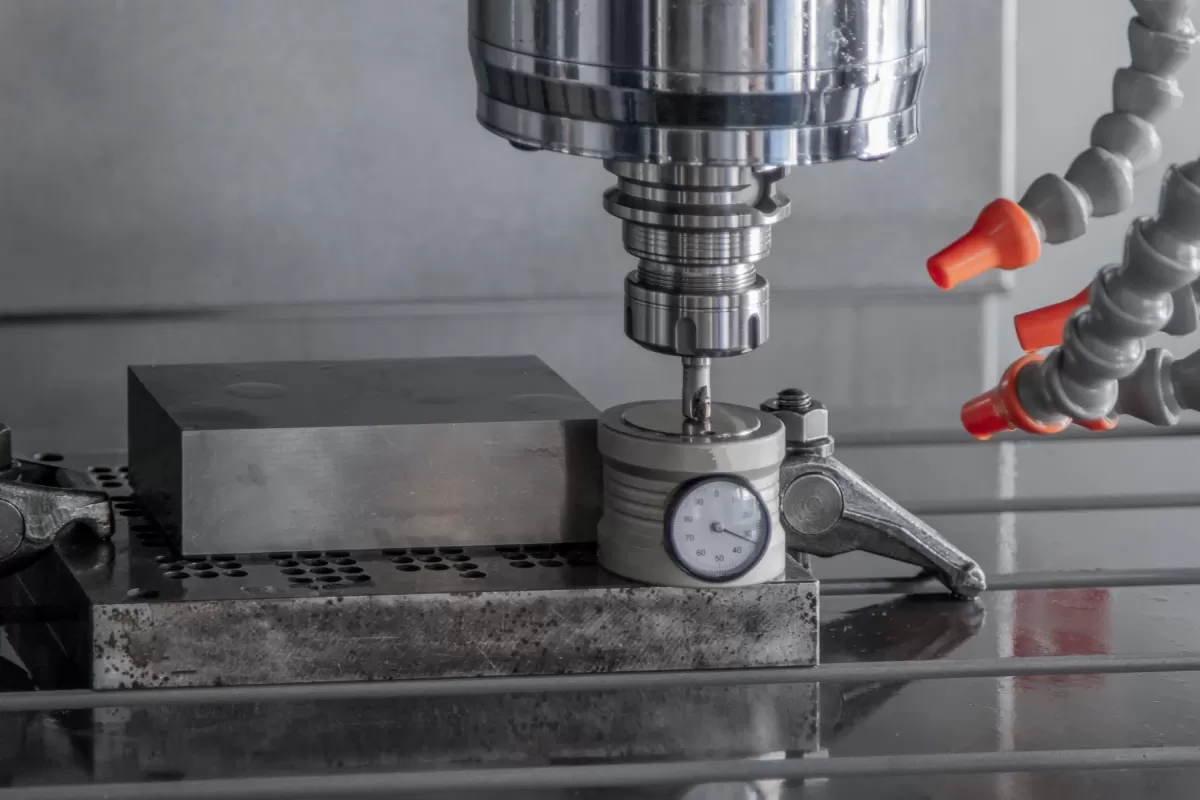

Что такое вертикальный обрабатывающий центр (VMC)?

AВертикальный обрабатывающий центр(VMC) имеет вертикально ориентированную ось шпинделя. Режущий инструмент опускается сверху, чтобы фрезеровать верхнюю поверхность заготовки, которая обычно закреплена на стандартном рабочем столе.

Лучше всего подходит для: плоских деталей, обработки листового металла, полостей пресс-форм и операций односторонней обработки.

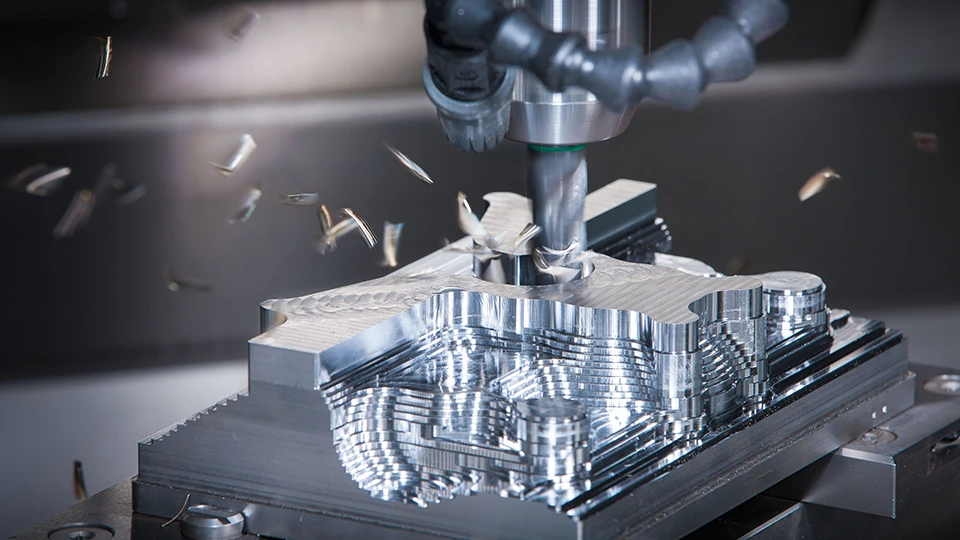

Ключевые преимущества VMC

• Простота настройки и эксплуатации: поскольку шпиндель расположен над столом, операторы имеют хороший, беспрепятственный обзор процесса резания. Это делает VMC очень интуитивно понятными при настройке, поиске неисправностей и проектировании специальных приспособлений.

• Более низкие первоначальные инвестиции: VMC конструктивно менее сложны, чем их горизонтальные аналоги, что приводит к значительно меньшим первоначальным капитальным затратам.

• Компактные размеры: как правило, вертикальные станки с ЧПУ занимают меньше производственной площади, что делает их идеальными для мастерских с ограниченным пространством.

• Универсальность для мелких серий: отлично подходят для широкой номенклатуры, мелкосерийного производства и быстрого прототипирования.

Ограничения VMC

• Плохое удаление стружки: сила тяжести работает против VMC. Стружка скапливается в глубоких полостях, что может привести к повторному резанию, ускоренному износу инструмента и плохому качеству поверхности, если не использовать подачу СОЖ под высоким давлением.

• Ограниченная многосторонняя обработка: обработка нескольких сторон детали обычно требует ручного перепозиционирования (переворота детали), что увеличивает риск накопления погрешностей и добавляет непроизводительное время.

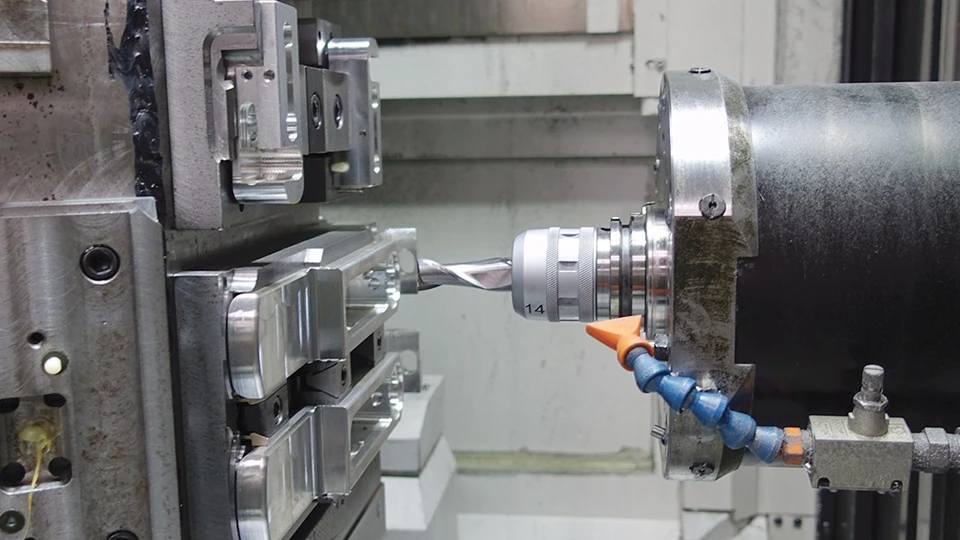

Что такое горизонтальный обрабатывающий центр (HMC)?

AГоризонтальный обрабатывающий центр(HMC) использует горизонтально ориентированную ось шпинделя, параллельную полу. HMC предназначены для тяжелых условий эксплуатации, крупносерийного производства и обычно включают встроенное автоматическое устройство смены паллет (APC) и поворотный стол (ось B).

Лучше всего подходит для: сложных корпусных деталей, интенсивного съема материала и непрерывного крупносерийного производства.

Ключевые преимущества HMC

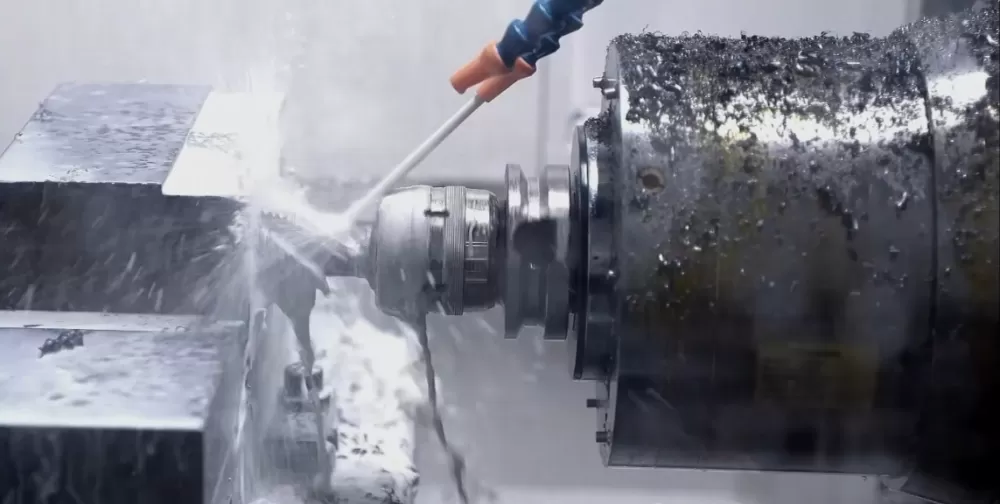

• Превосходное удаление стружки: сила тяжести — главный союзник HMC. При резании горизонтальным шпинделем стружка естественным образом падает вниз, в сторону от заготовки, что продлевает срок службы инструмента и обеспечивает превосходное качество поверхности.

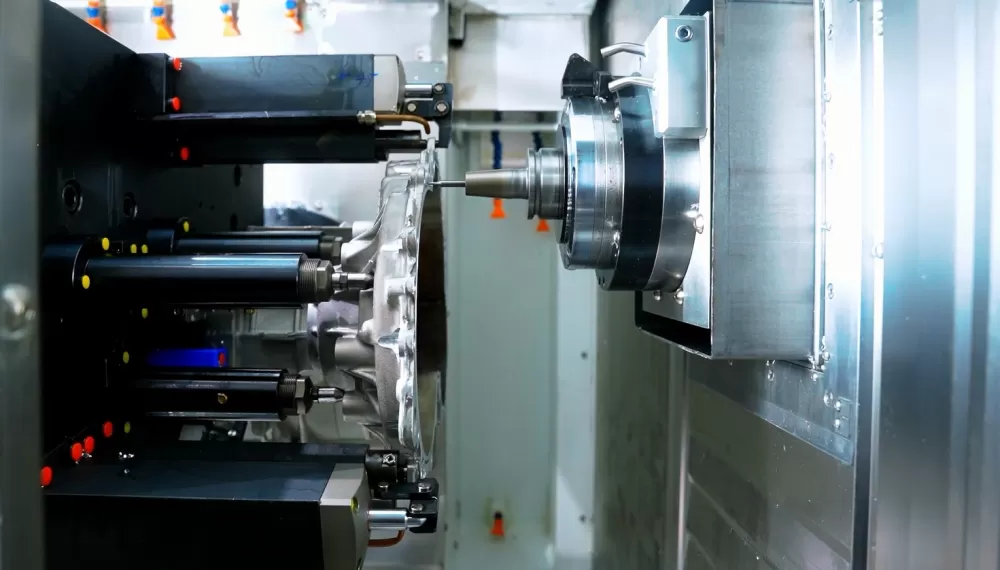

• Эффективность крупносерийного производства (оснастка типа «томбстоун»): интеграция приспособлений типа «томбстоун» позволяет закреплять несколько деталей на нескольких гранях одновременно. В сочетании с поворотным столом по 4-й оси шпиндель может обрабатывать три или четыре стороны детали за одну установку.

• Непрерывная обработка: благодаря стандартному автоматическому устройству смены паллет (APC) оператор может загружать, выгружать или контролировать детали на одном паллете, пока станок продолжает резание на другом. Это значительно сокращает время простоя шпинделя.

• Более высокая жесткость: HMC спроектированы с более тяжелой чугунной станиной для поглощения сильных вибраций, что позволяет выполнять более глубокие резы, работать с более высокими скоростями подачи и достигать превосходной точности при обработке твердых сплавов.

Ограничения HMC

• Высокие капитальные затраты: HMC обычно стоит в 2–3 раза дороже, чем VMC с сопоставимым рабочим пространством.

• Сложность программирования и настройки: эксплуатация HMC, особенно с многодетальными приспособлениями типа «томбстоун» и устройствами смены паллет, требует продвинутых навыков CAM-программирования и специализированных решений для закрепления заготовок.

• Большая занимаемая площадь: HMC требуют значительно больше производственной площади из-за устройств смены паллет и более громоздких кожухов станка.

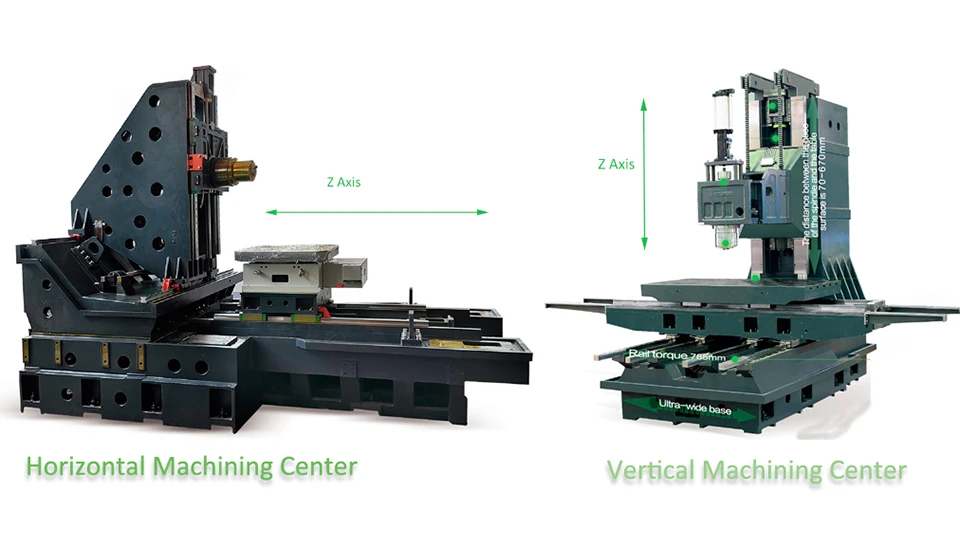

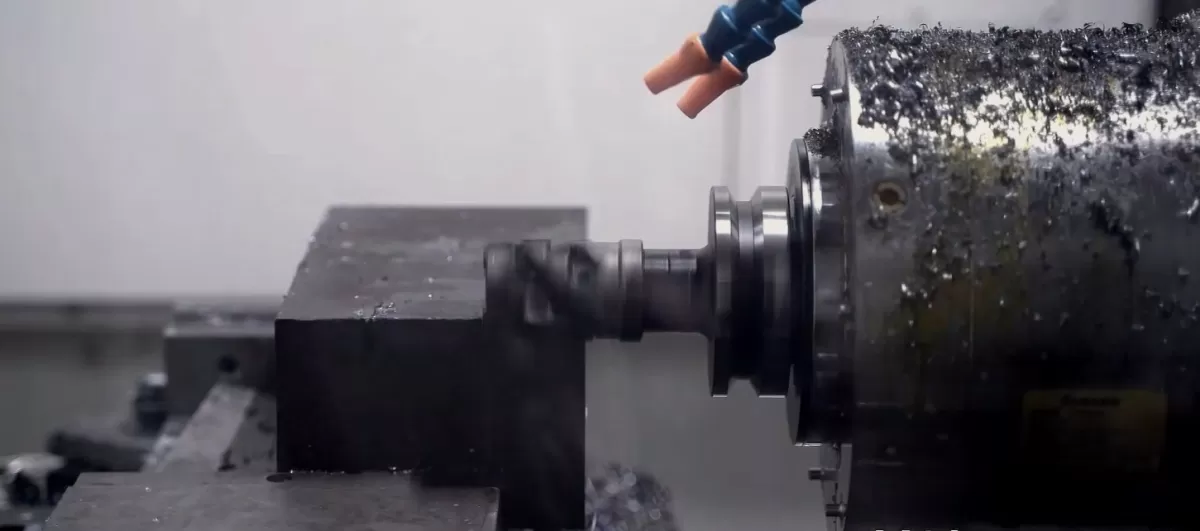

VMC против HMC: Основное сравнение

Чтобы помочь вам упростить решение о покупке, приведем прямое сравнение по наиболее важным производственным показателям:

Как выбрать правильный станок с ЧПУ

Выбор между VMC и HMC в конечном итоге сводится к конкретным задачам вашего цеха и бизнес-модели.

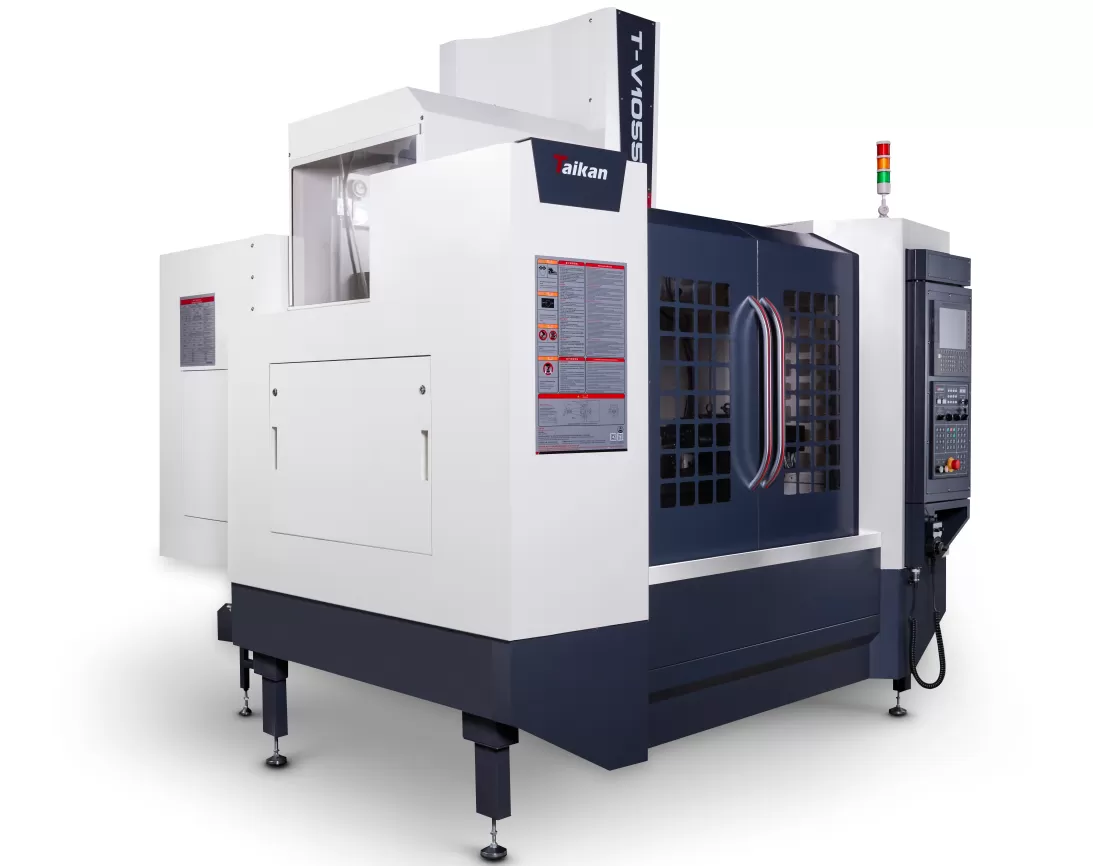

Инвестируйте ввертикальный обрабатывающий центр Taikanесли:

• Вы — мастерская, занимающаяся прототипированием единичных деталей или мелкосерийным производством.

• Ваши основные детали — плоские плиты, пресс-формы, штампы или крупные односторонние авиационные панели.

• У вас ограничен бюджет и вам нужна быстрая окупаемость инвестиций (ROI).

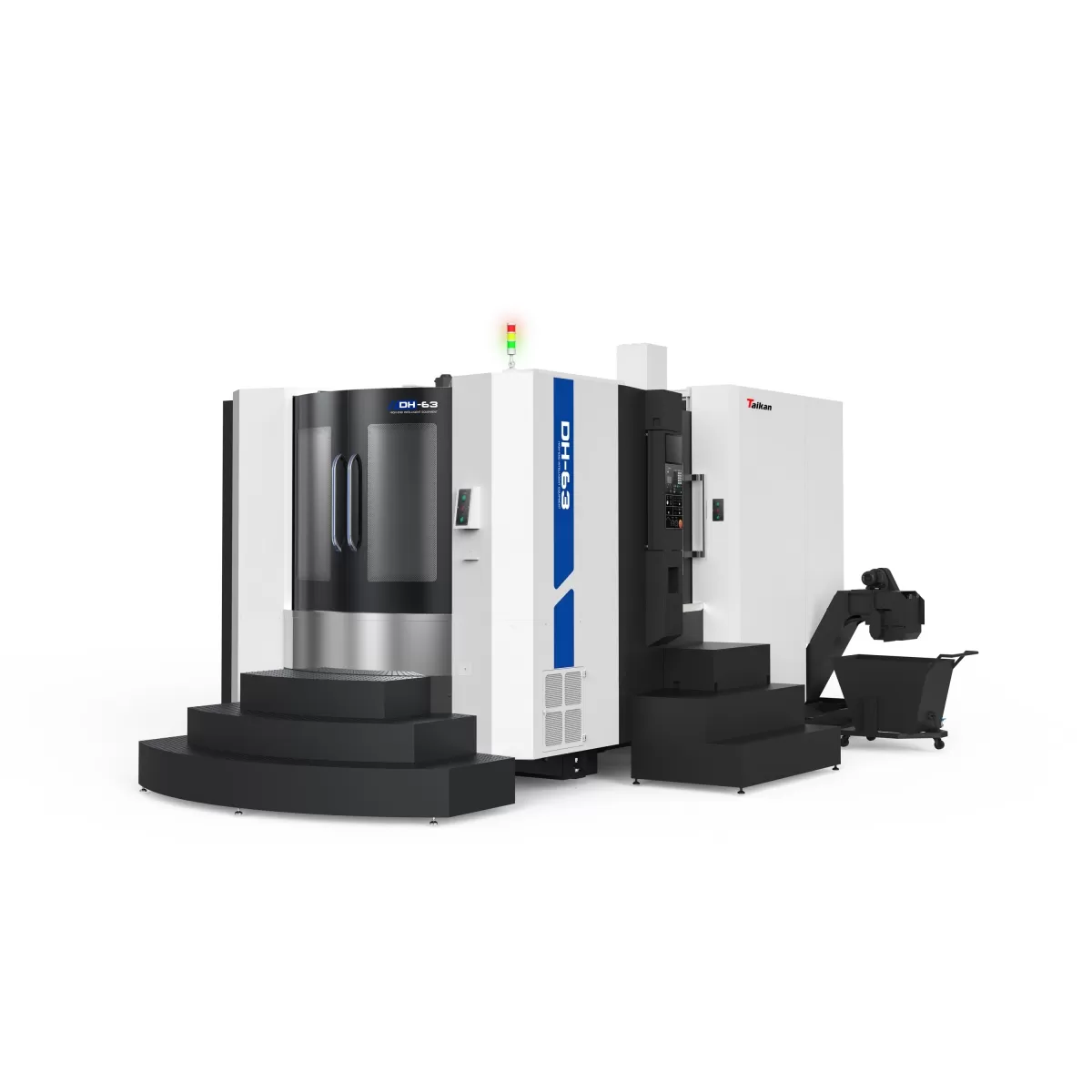

Инвестируйте ввысокоточный горизонтальный обрабатывающий центр с ЧПУесли:

• Вы производите сложные многогранные детали (такие как блоки двигателей, корпуса насосов или картеры коробок передач).

• Ваше производство требует крупносерийного, «безлюдного» режима работы.

• Вы хотите сократить время настройки и минимизировать затраты труда на деталь за счет паллетизации.

Заключение

В споре VMC против HMC нет универсального ответа. Вертикальные обрабатывающие центры предлагают непревзойденную универсальность и ценность для мелкосерийной односторонней обработки. В свою очередь, горизонтальные обрабатывающие центры — это промышленные рабочие лошадки, разработанные для сокращения времени цикла и доминирования в крупносерийном производстве благодаря превосходному контролю стружки и возможности многосторонней обработки. Выбрав станок в соответствии с вашей производственной стратегией, вы закладываете прочный фундамент для долгосрочного совершенства в производстве.

Уэйн Чжао

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
