Name: HHQ5 Горизонтальный обрабатывающий центр высокой жесткости
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Характеристика горизонтального обрабатывающего центра HHQ5

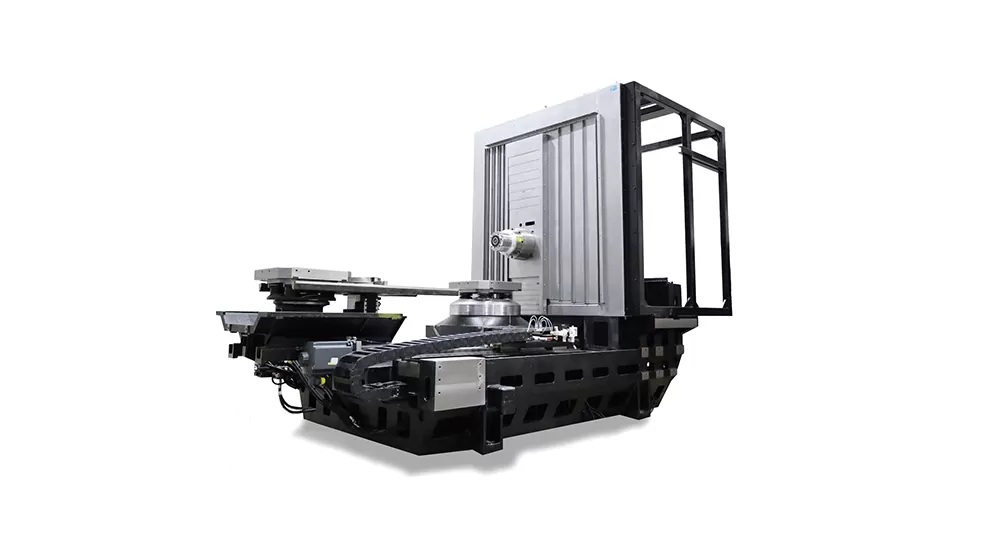

Высокожёсткая конструкция

Т-образная интегрированная литейная кровать
Термосимметричная форма
Ступенчатая колонна, легкая, высокая жесткость
Конфигурация поверхности ступенчатой направляющей, более легкая колонна, замкнутый контур с более коротким усилием

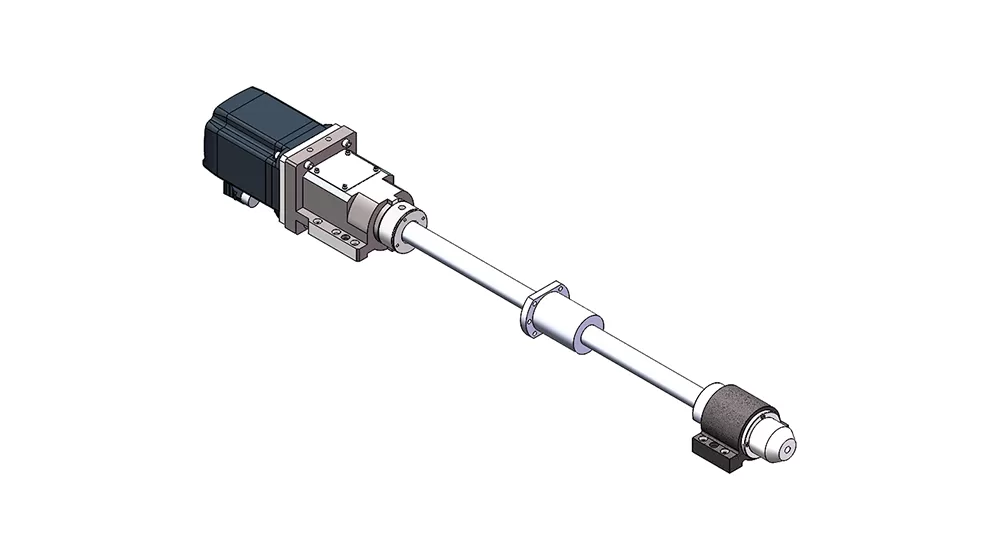

Ведющий винт направляющей рейки

В трехосных направляющих используются роликовые линейные направляющие THK, обеспечивающие высокую жесткость, низкое трение и низкий уровень шума.
Трехосные шарико-винтовые передачи от NSK имеют полую конструкцию охлаждения. Охлаждающая жидкость с регулируемой температурой циркулирует внутри вала винта через охлаждающий блок, быстро охлаждая шарико-винтовой шар во время высокоскоростной подачи и поддерживая постоянную температуру для стабильной точности обработки.

Шпиндель

В оси B используется усовершенствованный во всем мире двигатель с прямым приводом DD для высокоточного и высокоэффективного вращения деталей.
В нем используется высокоскоростной электрический шпиндель с высоким крутящим моментом и автоматическим переключением с двойной обмоткой, отвечающий различным потребностям в высокой скорости и высоком крутящем моменте. Высокая скорость, высокая точность и низкий уровень шума полностью удовлетворяют требованиям расточных, фрезерных и сверлильных работ.

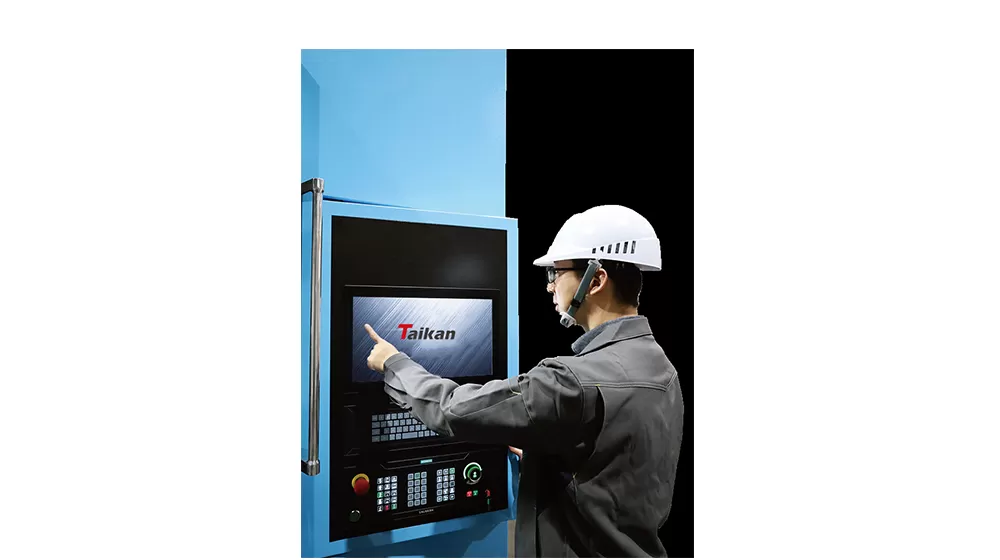

Система ЧПУ

Оснащен высокой производительностьюСистема ЧПУ Siemens 828D, Все три оси приводятся в действие двигателями Siemens, обеспечивая стабильность управления станком и гарантируя обработку с ЧПУ и вспомогательные функции, необходимые пользователям.

Применение HHQ5 горизонтального обрабатывающего центра

В основном используется при обработке деталей в таких отраслях, как машиностроение, автомобилестроение, энергетика, информационные технологии и производство пресс-форм. Подходит для обработки корпусных деталей и деталей типа оболочки, особенно для обработки сложных и нестандартных по форме деталей.

Горизонтальный обрабатывающий центр с ЧПУ

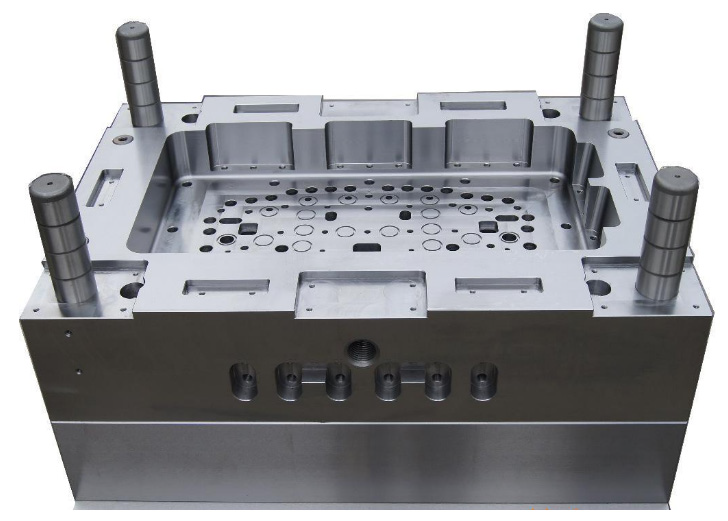

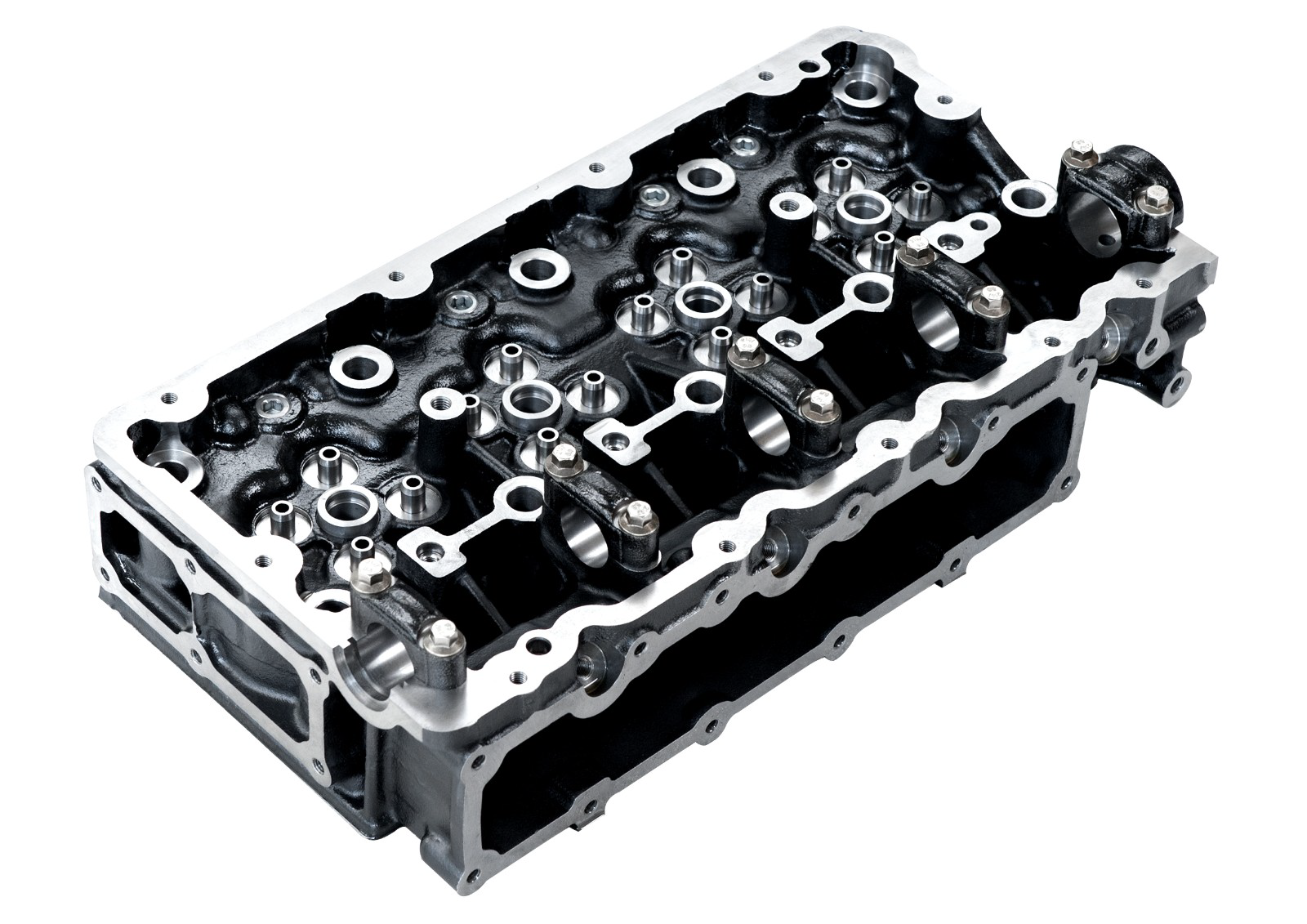

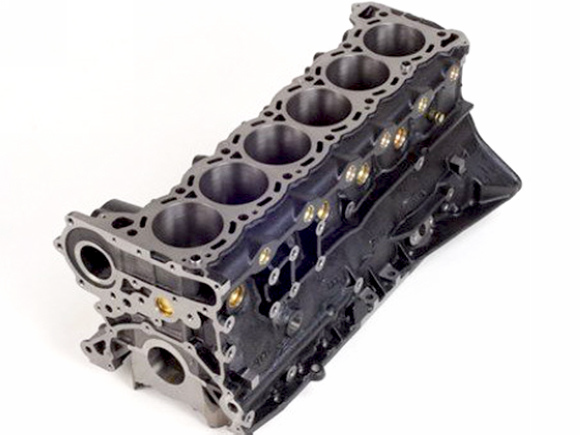

Пример заготовки 1

Пример заготовки 2

Пример заготовки 3

Пример заготовки 4

Характеристики высокожёсткого горизонтального обрабатывающего центра HHQ5

	Name	Unit	Характеристика	Примечания
	CNC Система ЧПУ		Siemens 828D
Перемещения	X/Y/Z	mm	750/750/800
	Ось B	°	360
	Расстояние от торца шпинделя до центра стола	mm	150-950
	Расстояние от оси шпинделя до рабочей поверхности стола	mm	120-870
	Max.Размер обрабатываемой детали	mm	φ850×1000
Стол	СтолSize	mm	500*500(2 pcs)
Стол	Максимальная нагрузка на стол	Kg	800
Шпиндель	Мощность шпинделя (S1/S6)	Kw	22/37
	Крутящий момент шпинделя (S1/S6)	Nm	122/205
	Max.Частота вращения	об/мин	15000
	Тип инструментального конуса.	-	HSK-A63
Speed	Скорость быстрых перемещений по осям X, Y, Z	м/мин	60/60/60
Speed	Рабочая подача по осям X, Y, Z	мм/мин	1~50,000
Точность	Точность позиционирования (X/Y/Z)	mm	0.01 0,006 (полный замкнутый контур)	VDI3441
	Повторяемость (X/Y/Z)	mm	0.006 0,004 (полный замкнутый контур)	VDI3441
	Точность позиционирования (B)	угл. сек.	8（(полный замкнутый контур)	VDI3441
	Повторяемость (B)	угл. сек.	6 (полный замкнутый контур)	VDI3441
Инструментальный магазин	Ёмкость инструментального магазина	Т	40
	Максимальная длина инструмента	mm	500
	Максимальный диаметр инструмента (полный/соседний слот пуст)	mm	80/150
	Max.масса инструмента	Kg	12
Прочие параметры	Общая установленная электрическая мощность	кВтВА	57
	Высота станка	mm	3205
	Габаритные размеры станкаsize(длина × ширина)	mm	6025×3985
	Полная масса (прибл.)	Kg	17,000

Данные на этой странице предназначены только для ознакомления. Технические характеристики и подробности могут изменяться в связи с модернизацией или усовершенствованием оборудования. Для получения дополнительной информации, пожалуйста, свяжитесь с нами.
