Руководство по портальным обрабатывающим центрам: принципы работы и советы по выбору

В современном производственном ландшафте обрабатывающие центры находятся в основе точного производства. Среди них портальный обрабатывающий центр выделяется способностью обрабатывать крупные, тяжелые и сложные заготовки с исключительной стабильностью и точностью. Независимо от того, рассматриваете ли вы варианты для аэрокосмических компонентов, энергетического оборудования или крупных пресс-форм, понимание того, что такое портальный обрабатывающий центр, как он работает и чем отличается от других решений с ЧПУ, необходимо для правильного инвестирования.

Что такое портальный обрабатывающий центр?

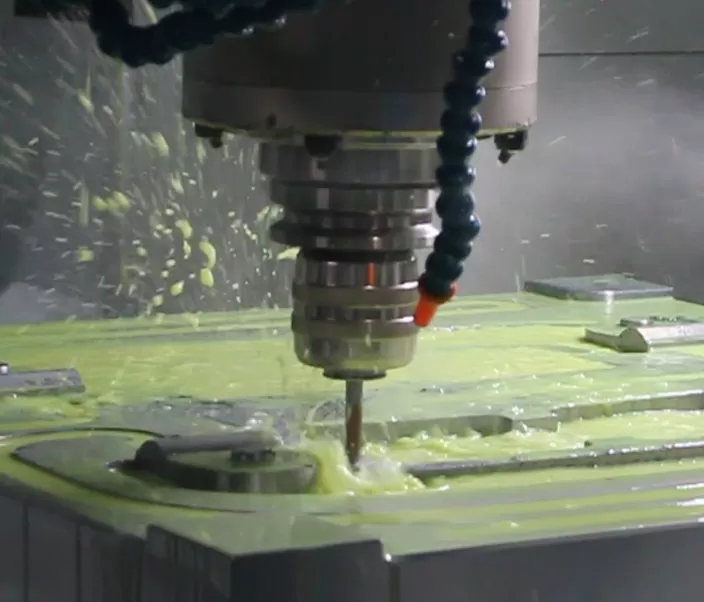

Портальный обрабатывающий центрпортальный обрабатывающий центр— это тип станка с ЧПУ, отличающийся характерной мостовой конструкцией, в которой горизонтальная балка (портал) перекрывает рабочий стол и поддерживается двумя вертикальными колоннами с каждой стороны. Шпиндель, установленный на портале, перемещается по нескольким осям — обычно X, Y и Z — для выполнения фрезерных, сверлильных, режущих и формообразующих операций на крупных заготовках.

Ключевые конструктивные особенности

• Мостовая конструкция:Портал состоит из поперечной балки, поддерживаемой двумя колоннами, что создает жесткую рамную конструкцию, охватывающую заготовку.

• Большая рабочая зона:Эта конструкция позволяет использовать неподвижный рабочий стол и обеспечивает большие перемещения по осям X и Y, что идеально подходит для крупногабаритных или тяжелых деталей.

• Многоосевые возможности:Современные портальные обрабатывающие центры могут быть сконфигурированы для 3-осевой, 4-осевой или5-осевой портальный обрабатывающий центробработки, в зависимости от сложности и требований к точности.

В отличие от традиционных обрабатывающих центров, которые ограничены размером заготовки, портальные системы превосходят их там, где критичны масштаб и жесткость.

Принцип работы портального обрабатывающего центра

По своей сути, портальный обрабатывающий центр сочетает прецизионное управление движением с жесткой механической конструкцией:

1. Установка заготовки: Деталь надежно закрепляется на большом столе, который остается неподвижным во время обработки.

2. Перемещение портала: Портал движется вдоль оси X над заготовкой, направляемый прецизионными линейными системами.

3. Перемещение шпинделя: Шпиндельная головка перемещается по порталу и регулируется по вертикали для обработки заготовки в направлениях Y и Z.

4. Координация с ЧПУ: Система ЧПУ синхронизирует все движения по осям с вращением инструмента и скоростью подачи для выполнения сложных траекторий резания, обычно создаваемых с помощью CAD/CAM программирования.

Портальный обрабатывающий центр в сравнении с другими обрабатывающими центрами с ЧПУ

Выбор правильной платформы с ЧПУ сводится к конструктивным различиям, требованиям к производительности и потребностям применения. Вот какпортальный обрабатывающий центррешения сравниваются с более традиционными вариантами:

Портальные против вертикальных обрабатывающих центров (VMC)

• Масштаб:VMC идеальны для мелких и средних деталей; портальные центры обрабатывают очень крупные детали, которые не могут вместить столы или станины VMC.

• Конструкция:VMC используют неподвижную С-образную станину с вертикальным перемещением шпинделя над столом; портальные центры используют портал, перекрывающий заготовку.

• Жесткость:Портальные станки распределяют нагрузки через более широкую раму, обеспечивая лучшую устойчивость к вибрациям и прогибам при тяжелой обработке.

Портальные против горизонтальных обрабатывающих центров (HMC)

• Обработка заготовок:HMC отлично справляются с удалением стружки и эффективной обработкой деталей среднего размера, но их столы и шпиндели ограничены в перемещениях по сравнению с обширной рабочей зоной портальных систем.

• Область резания:Портальные системы позволяют использовать неподвижный стол и огромный диапазон перемещений, что делает их более подходящими для крупногабаритных компонентов.

Портальные против двухстоечных обрабатывающих центров

Хотя оба поддерживают тяжелые нагрузки и широкие столы, портальные центры часто имеют подвижный портал над неподвижным столом, в то время как двухстоечные системы могут полагаться на подвижный стол внутри неподвижной опорной рамы. Каждый формат имеет свои сильные стороны в жесткости и эффективности использования площади, но портальные конструкции обычно предлагают более широкие диапазоны перемещений для сверхкрупных заготовок.

Как выбрать правильный портальный обрабатывающий центр?

Выбор идеального портального обрабатывающего центра включает оценку ваших производственных потребностей в сравнении с техническими возможностями:

1. Размер и вес заготовки

Определите максимальные размеры и вес деталей, которые вы планируете обрабатывать. Перемещения станка и допустимая нагрузка на стол должны с запасом превышать эти требования.

2. Конфигурация осей

Решите, достаточно ли стандартной 3-осевой обработки, или сложные контуры и многосторонние операции выиграют от 4- или 5-осевых конфигураций.

3. Система ЧПУ и программное обеспечение

Продвинутые системы ЧПУ с интеграцией CAD/CAM упрощают программирование и оптимизируют траектории инструмента для повышения эффективности.

4. Жесткость и точность

Обратите внимание на прочные конструктивные элементы и прецизионные направляющие системы, которые сохраняют точность при тяжелых нагрузках резания и длительных циклах обработки.

5. Отраслевые применения

Сопоставьте возможности станка с потребностями вашей отрасли — будь то аэрокосмические допуски, автомобильные пресс-формы, детали для энергетического сектора или компоненты тяжелого машиностроения.

Заключение: Переосмыслите обработку крупных деталей с портальными решениями Taikan

Портальный обрабатывающий центр сочетает грубую жесткость, широкие рабочие зоны и точность ЧПУ, переопределяя возможности обработки крупных и тяжелых компонентов. Независимо от того, модернизируете ли вы существующие производственные линии или выходите на рынки высокоточного производства, такие как аэрокосмическая, энергетическая или тяжелое машиностроение, тщательно подобранная портальная система обеспечивает непревзойденную производительность и надежность.

Если ваше производство требует обработки крупногабаритных, тяжелых или сложных деталей с высокой повторяемостью и производительностью, портальные обрабатывающие центры Taikan разработаны для решения этих задач. Свяжитесь с нами сейчас, чтобы обсудить ваше применение и найти лучшее решение для вашего цеха.
