Что такое VMC? Полное руководство по вертикальным обрабатывающим центрам

Что такое вертикальный обрабатывающий центр (VMC)?

Вертикальный обрабатывающий центр, обычно называемый VMC (также известный какВертикальные фрезерные станки), представляет собой фрезерный станок с числовым программным управлением (ЧПУ), в котором ось шпинделя ориентирована вертикально. Проще говоря, режущий инструмент направлен прямо вниз, к заготовке, которая закреплена на столе, перемещающемся по осям X и Y, а шпиндельная головка движется вертикально по оси Z.

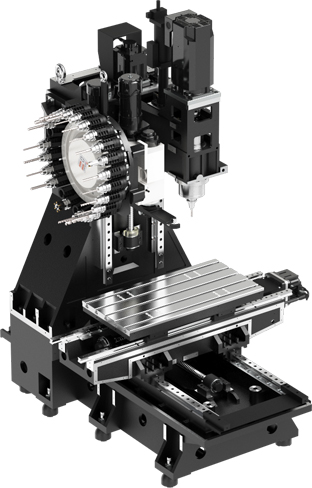

Современные VMC строятся на нескольких ключевых конструктивных элементах: массивная чугунная станина и колонна с ребрами жесткости для гашения вибраций, прецизионные линейные направляющие или коробчатые направляющие, высокоскоростной шпиндель, автоматическое устройство смены инструмента и система ЧПУ, преобразующая G-код в плавное многоосевое движение. Многие станки также оснащены системами отвода стружки, подачи СОЖ и даже смены паллет. От простых 3-осевых конфигураций до полноценной 5-осевой одновременной обработки — платформа масштабируется вместе с вашими амбициями.

Семейство VMC охватывает диапазон от простых до самых современных:

· 3-осевой VMC– Перемещает инструмент по осям X, Y и Z. Рабочая лошадка для призматических деталей и общей механической обработки. A3-осевой вертикальный обрабатывающий центршироко используется в стандартных производственных условиях благодаря своей стабильности и эффективности при выполнении большинства задач обработки.

· 4-осевой VMC– Добавляет поворотную ось (обычно поворотный стол по X или Y), позволяя обрабатывать несколько граней детали за один установ.

· 5-осевой VMC– Добавляет две поворотные оси, позволяя инструменту достигать сложных углов и поднутрений. Доступны как полноценные 5-осевые одновременные, так и позиционные конфигурации 3+2. Этот класс5-осевой вертикальный обрабатывающий центр устраняет необходимость в нескольких установах и повышает точность обработки сложных деталей.

Ознакомьтесь с ассортиментом VMC от Taikan в Китае

Как работает вертикальный обрабатывающий центр?

Всем процессом управляет программа ЧПУ. После закрепления заготовки на столе шпиндель вращает режущий инструмент с запрограммированной скоростью. Затем станок перемещает инструмент по осям X, Y и Z для снятия материала. Автоматическое устройство смены инструмента меняет инструменты за секунды, поэтому один станок может фрезеровать, сверлить, нарезать резьбу метчиком, растачивать и развертывать без вмешательства оператора. Подача СОЖ под высоким давлением смывает стружку, сохраняя зону резания чистой и процесс стабильным.

Результат — повторяемая точность на уровне микронов как в мелкосерийном, так и в крупносерийном производстве.

Почему производители предпочитают вертикальные обрабатывающие центры

Когда покупатели сравнивают станки, их интересуютпреимущества вертикальных обрабатывающих центров, цена станка VMC, жесткость, время безотказной работы шпинделя и долгосрочная поддержка.Именно здесь VMC выигрывают:

· Доступ оператора– Открытая вертикальная конструкция ускоряет наладку, контроль и загрузку деталей. Прямая видимость шпинделя непосредственно повышает загрузку станка.

· Жесткость при экономической эффективности– Силы резания направлены прямо вниз, на массивное основание. Качественно построенный VMC обеспечивает чистоту поверхности и точность, соответствующие стандартам ISO, AS и IATF, по цене VMC, обеспечивающей быструю окупаемость.

· Универсальность– Один VMC обрабатывает алюминий, сталь, нержавеющую сталь, титан и пластики. Он выполняет фрезерование, сверление и жесткое резьбонарезание в одном цикле.

· Масштабируемость– Добавьте измерительные щупы, подачу СОЖ через шпиндель, стружкоотводчики или роботизированную загрузку. VMC развивается вместе с вашими производственными потребностями и вписывается в рабочие процессы Индустрии 4.0.

· Стоимость при перепродаже и поддержка– Архитектура VMC понятна во всем мире. Станки сохраняют ценность, а выбор экосистемы ЧПУ, поддерживаемой известнымипроизводители вертикальных обрабатывающих центров с ЧПУобеспечивает долгосрочную производительность и надежную сервисную поддержку.

Основные области применения VMC

Гибкость VMC делает его рабочей лошадкой в бесчисленных отраслях. Вот где вы встретите их каждый день:

· Автомобильные компоненты и компоненты для электромобилей: блоки цилиндров, головки блока цилиндров, корпуса коробок передач, компоненты поддонов аккумуляторных батарей и торцевые крышки электродвигателей.

· Аэрокосмическая промышленность и оборона: конструкционные кронштейны, корпуса приводов, ребристые панели и приборные кожухи — часто из алюминия и титана.

· Производство медицинского оборудования: ортопедические имплантаты, хирургические инструменты и детали диагностического оборудования, требующие безупречного качества поверхности и прослеживаемости.

· Общее машиностроение и мастерские по выполнению заказов: мелкосерийное производство, единичные прототипы, детали для ремонта и инструментальные работы.

· Электроника и 3C-индустрия: рамки смартфонов, корпуса ноутбуков и радиаторы, требующие высокоскоростной обработки с высокой подачей в больших объемах.

· Пресс-формы и штампы: изготовление стержней, вкладышей и электродов для литьевых форм, где критична точность профиля.

Как выбрать подходящий вертикальный обрабатывающий центр

Выбор правильного VMC — это не покупка самого дорогого станка, а соответствие возможностей станка вашей номенклатуре деталей и амбициям вашего завода. Используйте это структурированное руководство для оценки.

1. Рабочая зона– Рабочие перемещения станка должны вмещать вашу самую крупную заготовку плюс приспособления и зазор для инструмента.

2. Шпиндель– Проверьте диапазон оборотов, конус шпинделя (BT40, HSK-A63 и т.д.) и крутящий момент. Высокоскоростные шпиндели (15000–24000 об/мин) сокращают время цикла при обработке алюминия; при обработке стали важен крутящий момент на низких оборотах.

3. Конфигурация осей– Используйте 3-осевой VMC для большинства призматических деталей. 5-осевой VMC или схема 3+2 устраняют необходимость в нескольких установах для сложных деталей.

4. Автоматизация и смена инструмента– Большее количество ячеек в магазине инструментов (24, 30, 40+) означает меньше времени простоя при переналадках. Системы измерения добавляют контроль качества в процессе обработки.

5. Управление и возможности подключения– Системы управления FANUC, Siemens, Heidenhain или Mitsubishi должны обеспечивать простое подключение к сети и интеграцию с CAM.

6. Общая стоимость владения– Проверьте поддержку при установке, наличие запасных частей и профилактическое обслуживание. Низкаяцена станка VMCнемного значит без оперативного местного сервиса.

Ведущие производители вертикальных обрабатывающих центров

Мировой рынок VMC представлен несколькими производителями мирового класса. Понимание этого ландшафта поможет вам сравнить качество, инновации и ценность.

· DMG MORI: немецко-японские разработки, известные высококлассными 5-осевыми решениями и интегрированной автоматизацией.

· Mazak: пионер в области многофункциональных станков, предлагающий высокожесткие VMC с плавной технологией управления.

· Haas Automation: лидер по объему продаж с широким ассортиментом 3-осевых и 5-осевых VMC, ориентированных на доступность и экономическую эффективность.

· Makino: известен высокоскоростными VMC, предназначенными для изготовления штампов и пресс-форм, аэрокосмической промышленности и прецизионного производства.

· Taikan Machine: публично зарегистрированный производитель VMC с ЧПУ, предлагающий полный спектр вертикальных обрабатывающих центров: от надежных 3-осевых моделей до передовых 5-осевых платформ.

FAQ

Что означает VMC в механической обработке?
VMC означает вертикальный обрабатывающий центр, фрезерный станок с ЧПУ с вертикально ориентированным шпинделем, который движется по оси Z, в то время как стол перемещается по X и Y.

В чем разница между 3-осевым и 5-осевым VMC?
3-осевой VMC перемещает инструмент по X, Y и Z. 5-осевой VMC добавляет две поворотные оси, позволяя инструменту подходить к заготовке с нескольких сложных углов за один установ, сокращая количество закреплений и повышая точность.

Каков типичный ценовой диапазон на станки VMC?
Цена значительно варьируется в зависимости от рабочих перемещений, характеристик шпинделя, количества осей и бренда. Начальные 3-осевые VMC могут стоить от скромных инвестиций, в то время как крупногабаритные, полностью укомплектованные 5-осевые станки стоят значительно дороже. Для точной, конкурентоспособной котировки, адаптированной к вашим производственным потребностям, лучше проконсультироваться напрямую со специалистом.

В каких отраслях чаще всего используются вертикальные обрабатывающие центры?
Крупнейшими пользователями являются автомобильная, аэрокосмическая, медицинская промышленность, общее машиностроение, электроника и изготовление пресс-форм.

Как выбрать производителя VMC с ЧПУ?
Ищите публично подотчетную компанию с опытом работы в вашей отрасли, местной поддержкой применения, наличием запасных частей и прозрачной документацией о производительности. Попросите пробную обработку вашего материала.

Как долго служит VMC?
При надлежащем обслуживании качественный VMC может обеспечивать отличную точность в течение 10–20 лет и более. Структура станка, конструкция направляющих и сервисная поддержка — главные факторы, определяющие долговечность.

Заключение

Ищете высокопроизводительный и высокостабильный вертикальный обрабатывающий центр? Taikan Machine предлагает комплексный спектр решений VMC, от 3-осевых до сложных 5-осевых. Наши станки построены на проверенных литых конструкциях, оснащены высокопроизводительными шпинделями и поддерживаются глобальной сервисной сетью, которая обеспечивает вашу бесперебойную работу.

Свяжитесь с намидля бесплатного, ни к чему не обязывающего анализа выбора оборудования и получения последней котировки. Давайте найдем тот самый VMC Taikan, который выведет ваш цех на новый уровень.
