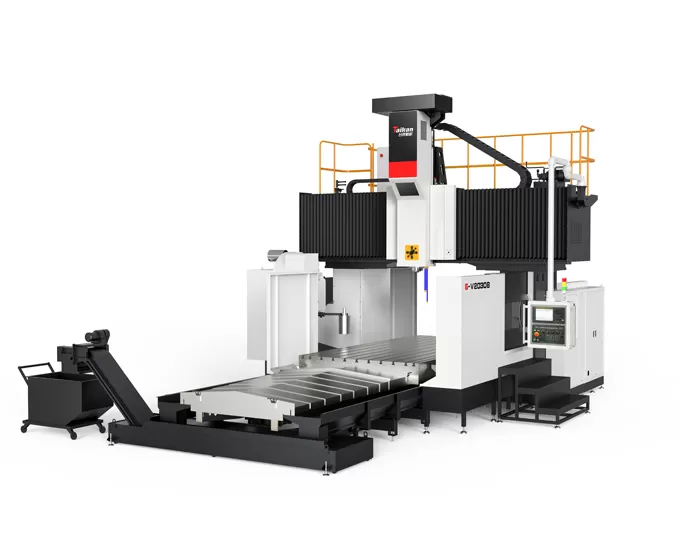

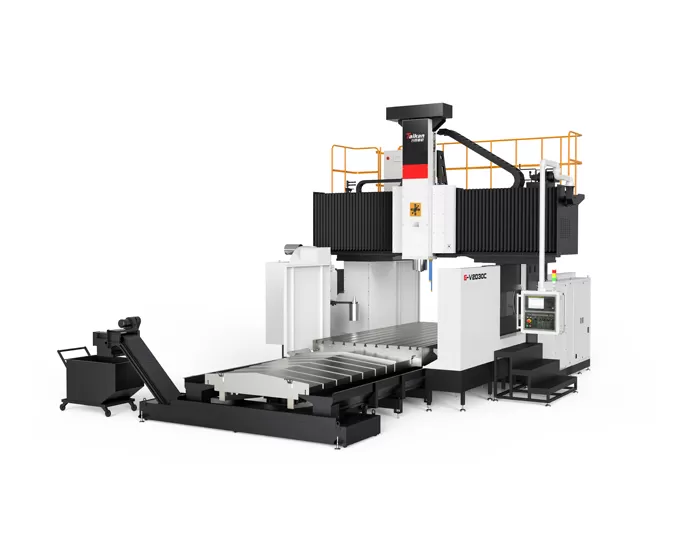

Name: HG-V2030 A/B/C/Z 3-осевой портальный обрабатывающий центр с линейными направляющими
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Характеристики 3-осевого портального обрабатывающего центра с линейными направляющими HG-V2030 A/B/C/Z

Структура машины

Машина отличает структурой рамки портала фиксированной с мовинг ворктабле.
Высокая жесткость балки: балка имеет прямоугольную конструкцию арки большого поперечного сечения. Отношение высоты к ширине оптимизировано с помощью имитационного анализа, что значительно повышает его сопротивление изгибу и кручению, обеспечивая прецизионную стабильность.
Большой бур поперечного сечения: баран имеет размер поперечного сечения 420x420 мм, поддерживаемый четырьмя линейными направляющими в полузакрытом расположении. Это обеспечивает высокопрочную опору с низким сопротивлением трению, обеспечивая нулевую ползучесть на низких скоростях, минимальную вибрацию, быстрый отклик и отличные динамические и статические характеристики, низкие требования к техническому обслуживанию и длительный срок службы.
Множественная таблица поддержки: Таблица поддержана множественными близко расположенными скольжениями, обеспечивающ стабилизированное и надежное представление нагрузк-подшипника с превосходным удерживанием точности.

Разнообразные варианты шпинделя

Различные варианты привода
Настраивается с ременным приводом, зубчатой головкой, электрическим шпинделем и автоматической угловой фрезерной головкой.
Шпиндель с зубчатым приводом
Имеет интерфейс BT50 с максимальной скоростью 6000 об/мин и выходным крутящим моментом до 1331 Нм. Коробка переменных передач и главный двигатель отделены от шпинделя, что эффективно сводит к минимуму проблемы с точностью, вызванные выделением тепла.
Моторизованный шпиндель
Мощный, сверхмощный BT50-10000rpm электрический шпиндель, обеспечивающий высокий крутящий момент, высокую скорость и низкий уровень вибрации, обеспечивая исключительные впечатления от обработки.
Шпиндель с ременным приводом
Использует высокоскоростной шпиндельный блок BT50-6000rpm, обеспечивающий эффективную резку.
Контроль температуры
Стандарт с системой охлаждения масла для снижения температуры шпинделя, продления срока службы подшипника и минимизации воздействия тепловой деформации на точность обработки.

Система подачи

Трехлинейные рельсы: все три оси (XYZ) используют сверхмощные роликовые линейные направляющие, которые просты в обслуживании, имеют низкое сопротивление трению, быструю реакцию от движущихся частей, нулевую ползучесть на низких скоростях и отличные динамические и статические характеристики.
Ременный привод: двигатели с осью XY используют уменьшение ремня для увеличения крутящего момента передачи, снижения инерции нагрузки, повышения производительности привода и обеспечения простого и экономичного обслуживания.
Шестеренчатый привод: двигатель уменьшен за счет редуктора с низким люфтом, увеличивая передачу крутящего момента. В сочетании с большими ходовыми винтами это обеспечивает высокую скорость привода, стабильную работу и высокую точность (ось X ≥ 4200 мм/ось Y ≥ 3700 мм).
Балансировка азотом: система привода по оси Z использует серводвигатель, непосредственно соединенный с шарико-винтовой шариковой передачей, с двухцилиндровой системой балансировки с обеих сторон цилиндров для обеспечения плавного реверса подачи по оси Z и быстрого динамического отклика.
Тепловая компенсация: шариковый винт имеет предварительно напряженную конструкцию на обоих концах, эффективно устраняя потери точности, вызванные тепловым расширением.

Бак для удаления стружки и охлаждающей жидкости

Спиральный конвейер для стружки: по одному комплекту с каждой стороны рабочего стола с диаметром винта 120 мм и большим квадратным стальным поперечным сечением, быстро вытесняя стружку за пределы машины.
Цепной подъемный конвейер для стружки: расположен на конце машины, с наклоном 45 градусов, более широкой цепной пластиной и пилообразными скребками, быстро собирая стружку в небольшой конвейер для стружки.
Малый чип конвейер: собирает и транспортирует чипы.
Танк хладоагента: Многослойная система фильтрации для того чтобы фильтровать примеси и обеспечить ровную подвергать механической обработке.

Бак для удаления стружки и охлаждающей жидкости

Применение HG-V2030 A/B/C/Z трехосного портального обрабатывающего центра с линейными направляющими

Данная серия станков в основном используется для высокоскоростной и высокоточной обработки деталей в таких отраслях, как автомобильные компоненты, пресс-формы, строительная техника, клапаны, железнодорожный транспорт, энергетика, сельскохозяйственная техника и горнодобывающее оборудование.

Технические характеристики 3-осевого портального обрабатывающего центра с линейными направляющими HG-V2030 A/B/C/Z

Item			Unit	HG-V2030B	HG-V2040B	HG-V2050B	HG-V2060B	HG-V2030C	HG-V2040C	HG-V2050C	HG-V2060C
Ход	Ход по оси X		mm	3200	4200	5200	6200	3200	4200	5200	6200
	Ход по оси Y		mm	2700				2700
	Ход по оси Z		mm	1000(опц. 1250)				1000(опц. 1250)
	Расстояние от торца шпинделя до стола		mm	250～1250(опц. 250～1500)				100～1100(опц. 100～1350)
	Эффективная ширина портала		mm	2480				2480
Стол	Размер стола (Д×Ш)		mm	2000*3000	2000*4000	2000*5000	2000*6000	2000*3000	2000*4000	2000*5000	2000*6000
	Макс. нагрузка		kg	15000	19000	22000	25000	15000	19000	22000	25000
	Т-образный паз (Ширина×Шаг×Кол-во)		mm	2820011(шаг 125 между рядами Т-образных пазов с двух сторон)				2820011(шаг 125 между рядами Т-образных пазов с двух сторон)
Шпиндель	Тип привода		/	Зубчатый привод(опц. ременной привод)				Моторизованный шпиндель
	Макс. частота вращения шпинделя		об/мин	6000				10000(опц. 15000, 18000)
	Мощность шпинделя (номинальная/пиковая)		kW	22/35				26/45
	Крутящий момент (номинальный/пиковый)		N.m	790/1258				305/623
	Сечение ползуна (квадратный ползун)			420420(опц. направляющие скольжения по оси Z 400400, 450*450)				420*420
	Конус шпинделя		/	BT50				BT50(опц. BBT40, HSK-A63)
АСИ (опционально)	Количество инструментов		T	24(40)				24(40)
	Макс. диаметр инструмента (полный/соседний)		mm	φ110/φ200				φ110/φ200
	Макс. длина инструмента		mm	350				350
	Макс. вес инструмента		kg	18				18
Скорость	Диапазон подач (рабочая)		м/мин	10/10/10	8/8/8	8/8/8	6/6/6	10/10/10	8/8/8	8/8/8	6/6/6
	Скорость быстрых перемещений (по осям X/Y/Z)		м/мин	15/15/15	10/15/15	10/15/15	10/15/15	15/15/15	10/15/15	10/15/15	10/15/15
Точность	Точность позиционирования (без/с линейной шкалой)	X	mm	0.027/0.023	0.032/0.028	0.036/0.032	0.041/0.037	0.027/0.023	0.032/0.028	0.036/0.032	0.041/0.037
		Y	mm	0.024/0.021				0.024/0.021
		Z	mm	0.018/0.014				0.018/0.014
	Повторяемость (без/с линейной шкалой)	X	mm	0.017/0.015	0.020/0.018	0.023/0.021	0.025/0.023	0.017/0.015	0.020/0.018	0.023/0.021	0.025/0.023
		Y	mm	0.014/0.013				0.014/0.013
		Z	mm	0.012/0.011				0.012/0.011
Прочее	Уравновешивание по оси Z		/	Гидравлическое + азотное уравновешивание				Гидравлическое + азотное уравновешивание
	Система ЧПУ		/	FANUC 0I-MF PLUS (опц. Siemens 828D)				FANUC 0I-MF PLUS (опц. Siemens 828D)
	Пневмопитание	Flow	л/мин	300				300
		Давление	MPa	0.6~0.8				0.6~0.8
	Общая электрическая мощность		kVA	60				60
	Объем бака СОЖ		л	580				580
	Габариты станка	Длина	mm	7766	10238	12384	14650	7766	10238	12384	14650
		Ширина	mm	6134				6134
		Высота	mm	5200(5900 при опциональной оси Z)				5200(5900 при опциональной оси Z)
	Ограждение станка		-	Полуокружное ограждение из листового металла (только рабочая зона)				Полуокружное ограждение из листового металла (только рабочая зона)

Примечания:

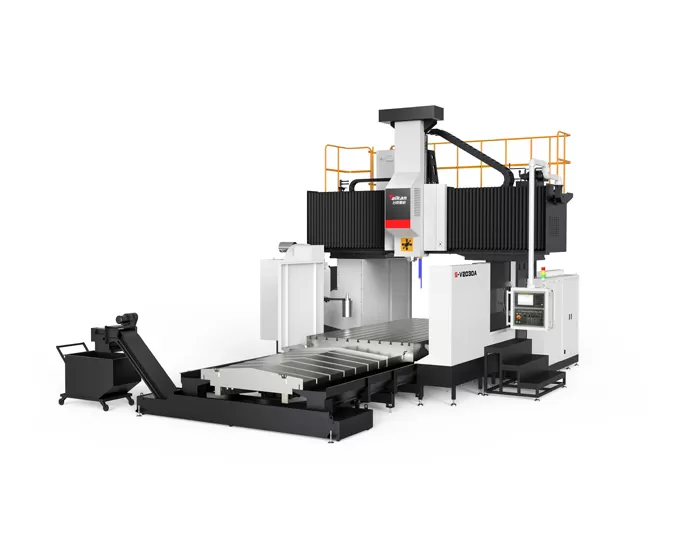

1. Модели G-V2030A, G-V2040A, G-V2050A, G-V2060A – опционально шпиндель с ременным приводом 6000 об/мин, выходной крутящий момент 186/297 Н·м.

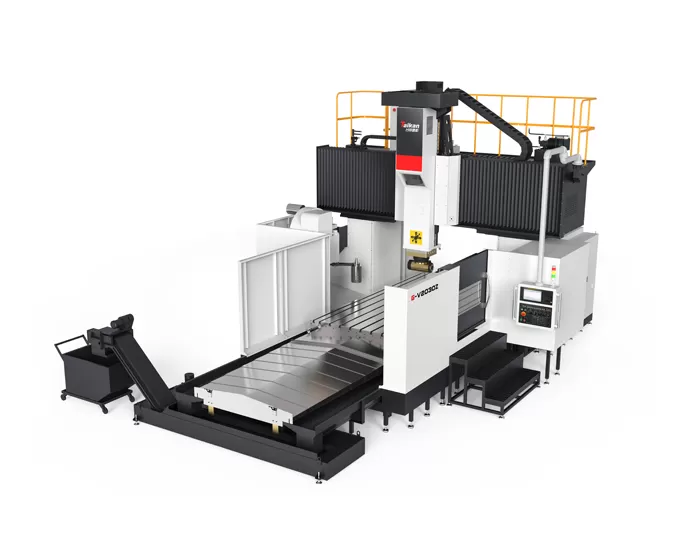

2. Модели G-V2030Z, G-V2040Z, G-V2050Z, G-V2060Z – опционально автоматическая угловая фрезерная головка, ход по оси Y 3200 мм.

3. Модели G-R2030B, G-R2040B, G-R2050B, G-R2060B – опционально квадратный ползун по оси Z (Z = 1000 мм, высота станка 5600 мм; Z = 1250 мм, высота станка 6300 мм).

4. Модели G-R2030Z, G-R2040Z, G-R2050Z, G-R2060Z – опционально квадратный ползун по оси Z + автоматическая угловая фрезерная головка (ход по оси Y 3200 мм; Z = 1000 мм, высота станка 5600 мм; Z = 1250 мм, высота станка 6300 мм).

Информация на данной странице предназначена только для ознакомления. Технические характеристики и детали могут изменяться в связи с модернизацией или улучшением продукции. Для получения дополнительной информации свяжитесь с нами.
