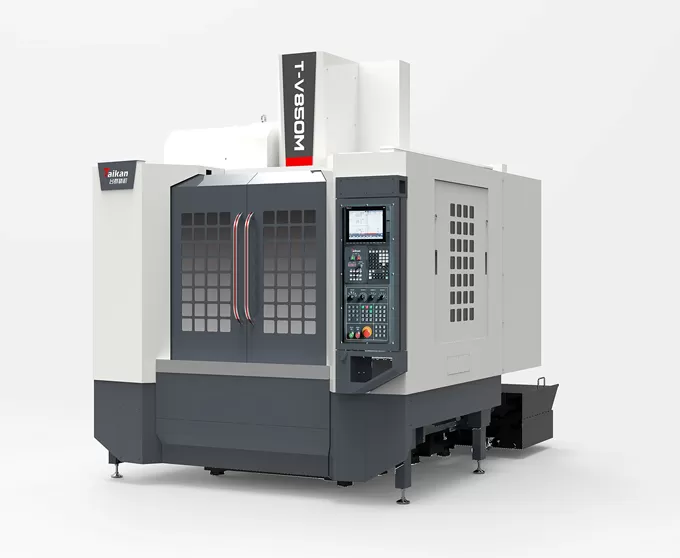

Name: HT-V850M Высокоскоростной вертикальный обрабатывающий центр высокой жесткости
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Характеристики T-V850M Высокая скорость и высокая жесткость вертикальный обрабатывающий центр

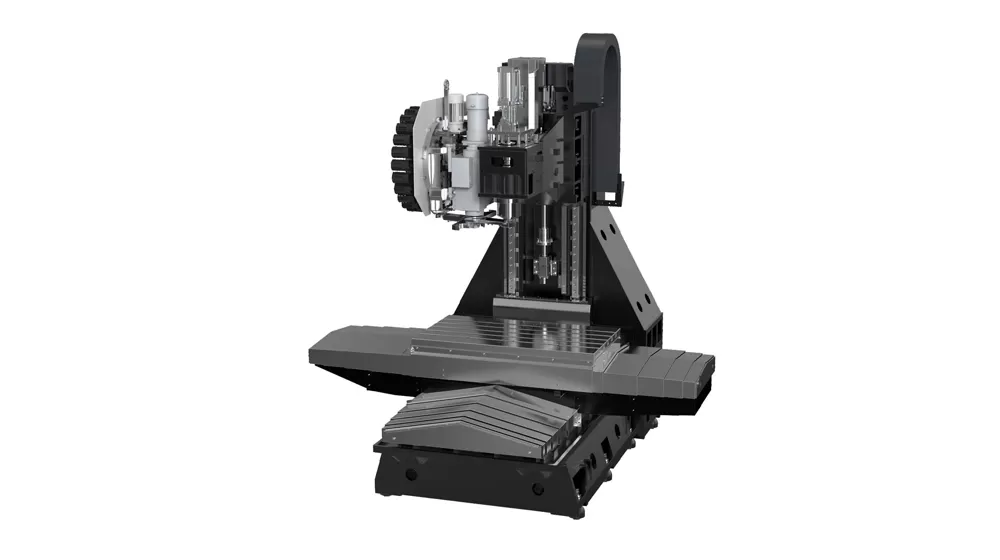

Стабильная структура с высокой жесткостью

Конструкция с поперечным скольжением с фиксированной колонной с негабаритным, стабильным основанием и высокой жесткостью, колонна с А-образной рамой с широким пролетом обеспечивает высокоскоростную обработку без вибрации и деформации.

Основные конструктивные элементы изготовлены из высокопрочного чугуна, что обеспечивает исключительную жесткость и устойчивость.

Высокая точность подачи осей

Во всех трех осях используются роликовые линейные направляющие, обеспечивающие высокую жесткость, низкое трение и низкий уровень шума, что значительно повышает точность передачи.

Шариковые винты оснащены конструкциями предварительного натяжения для смягчения эффектов теплового расширения, а самосмазывающиеся подшипники продлевают срок их службы.

Высокоскоростной блок шпинделя Taikan

BT40-8000r/мин шпинделя с ременным приводом, предназначенного для поддержки высокоскоростной обработки.

Передняя часть шпинделя имеет лабиринтную конструкцию с защитой от воздушной завесы, эффективно предотвращающую попадание охлаждающей жидкости в подшипники, повышая долговечность и надежность.

Тайкан 24-Tool Arm-Type Журнал инструментов

Магазин инструментов может похвастаться надежным качеством, стабильной производительностью и эффективной сменой инструмента в соответствии с требованиями многопроцессной обработки.

Стабильная структура с высокой жесткостью

Тайкан 24-Tool Arm-Type Журнал инструментов

Применение T-V850M Высокоскоростной и высокой жесткости вертикальный обрабатывающий центр

Эта машина особенно соответствующая для небольшой к средней пакетной обработке сложных частей как небольшие к среднего размера коробкам, плитам, дискам, клапанам, снабжению жилищем, и прессформам. Он широко используется в таких отраслях, как прецизионные детали, продукты 5G, оборудование, автомобильные компоненты и медицинские устройства.

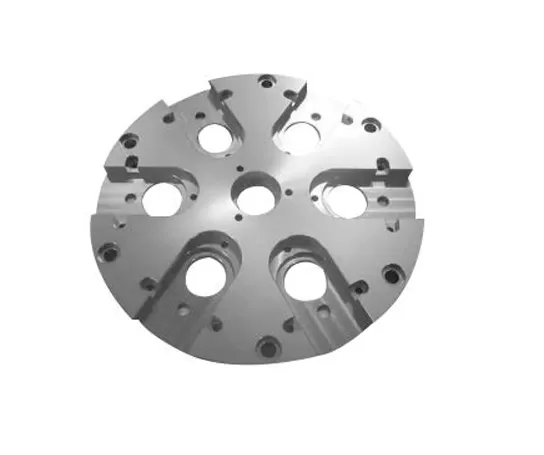

Пример заготовки 1

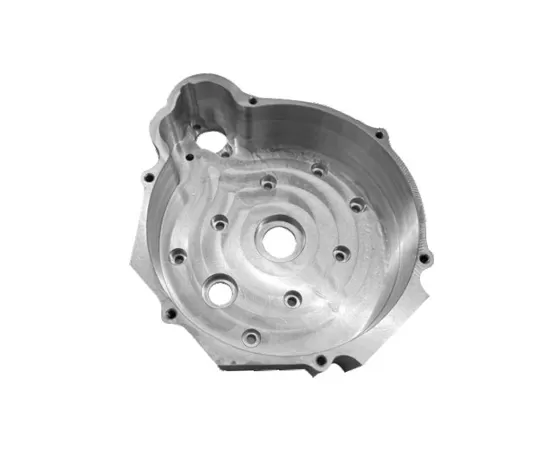

Пример заготовки 2

Пример заготовки 3

Технические характеристики высокоскоростного и высокожесткого вертикального обрабатывающего центра HT-V850M

Item			Unit	HT-V850M	Примечания
Перемещения	Перемещение стола (ось X)		mm	850
	Перемещение салазок (ось Y)		mm	550
	Перемещение шпиндельной бабки (ось Z)		mm	550
	Расстояние от торца шпинделя до поверхности стола		mm	150～700
	Расстояние от оси шпинделя до направляющей колонны		mm	613
Рабочий стол	Размер стола		mm	1000*550
	Макс. нагрузка (равномерная)		kg	600
	Т-образный паз (количество пазов - ширина паза * шаг)		mm	5-18*100
Шпиндель	Мощность двигателя (номинальная/кратковременная)		kW	11/15
	Крутящий момент двигателя (номинальный/кратковременный)		N.m	52.5/118
	Диапазон скоростей		об/мин	50~8000 (ременная передача)
	Диаметр шпинделя		mm	φ150
	Конус шпинделя		/	BT40
	Спецификация заклепок		/	P40T-I（MAS403）
Скорость	Диапазон скоростей рабочей подачи		мм/мин	1-10000
Скорость	Скорость быстрых перемещений по осям X/Y/Z		м/мин	36/36/30
Точность	Точность позиционирования (X/Y/Z)		mm	0.008	GB/T18400.4（Полный ход）
Точность	Повторяемость (X/Y/Z)		mm	0.005	GB/T18400.4（Полный ход）
Инструментальный магазин	Емкость инструментов		pcs	24
	Макс. вес инструмента		kg	7
	Макс. длина инструмента		mm	250
	Макс. диаметр инструмента (все гнезда / соседние пустые)		mm	Φ75/Φ150
Прочее	Противовес оси Z		/	/

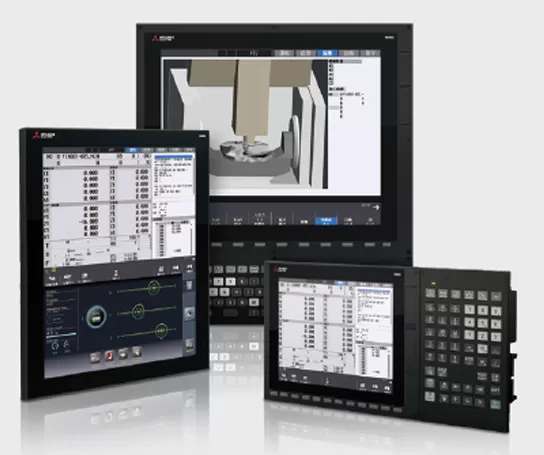

	Система ЧПУ		/	Mitsubishi M80VB
	Пневмопитание	Flow	л/мин	≥280（ANR)
	Пневмопитание	Давление воздуха	MPa	0.6~0.8
	Мощность оборудования		KVA	25
	Емкость бака СОЖ		л	300
	Размеры станка		mm	225031702889	Соответствуют осям XYZ
	Вес (прибл.)		Kg	6000

Информация на данной странице приведена только для справки. Технические характеристики и подробности могут изменяться в связи с модернизацией или улучшением продукции. Для получения дополнительной информации свяжитесь с нами.
