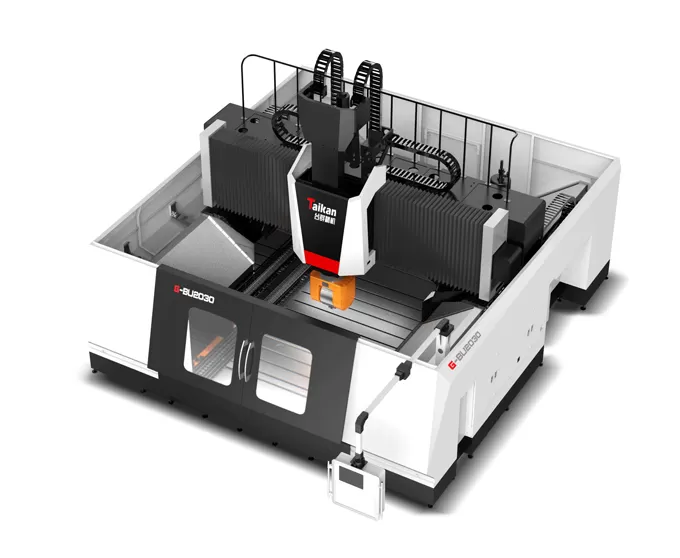

Name: HG-BU2030 5-осевой портальный обрабатывающий центр
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Характеристика 5-осевого портального обрабатывающего центра G-BU2030

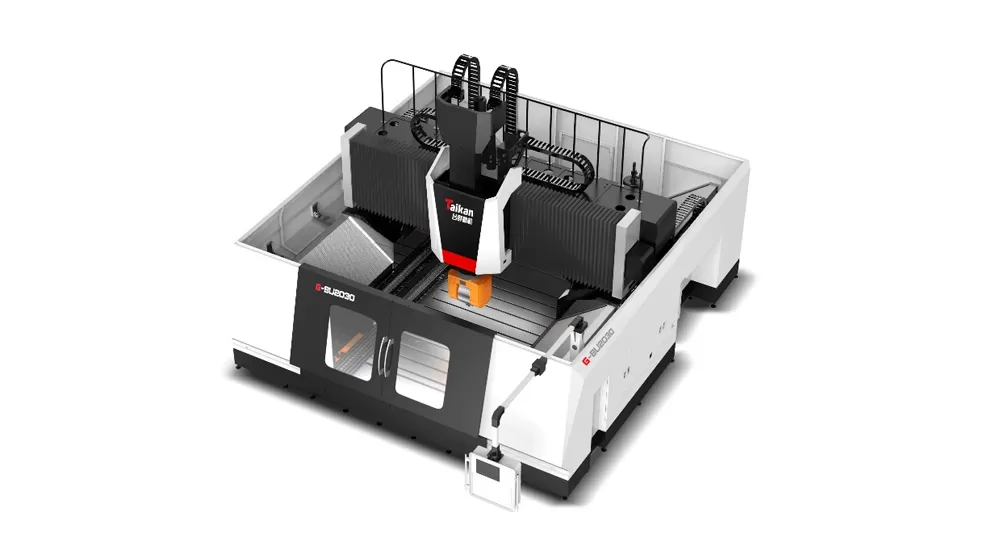

Структура машины

Машина отличает надземной структурой рамки портала с фиксированным ворктабле.
Основные компоненты изготовлены из высокопрочного чугуна.

Направляющей

Все оси XYZ оснащены тяжелыми роликовыми линейными направляющими,
В направляющей поперечной балки оси Y используется ступенчатая компоновка с широким пролетом направляющих для повышения грузоподъемности.
Седловая направляющая по оси Z имеет 4 направляющих, установленных под углом 90 °, с 12 линейными блоками для поддержки направляющих по оси Z, что обеспечивает высокую жесткость шпинделя и хорошие высокоскоростные характеристики.

Шариковые винты

Оси XY используют большую свинцовую шарико-винтовую конструкцию привода.

Ось Z использует прямой мотор-шарико-винтовой привод.

Блок шпинделя

Блок шпинделя использует Zhongke Ibeg T70.5 5-осевой связанной A/C двойной поворотной фрезерной головкой, которая может достичь 5-осевой связанной обработки сложных поверхностей.
С помощью высокоточных энкодеров и гидравлической системы зажима оси A и C могут быть зажаты под любым углом в пределах их рабочего диапазона (ось C ± 360 °, ось A ± 110 °).
Стандартный моторизованный шпиндель 18000 об/мин, способный к высокоточной, быстрой и непрерывной резке.
Независимая гидравлическая насосная станция обеспечивает безопасный и надежный зажим инструмента.
Моторизованные приводы и приводы оси A/C оснащены системой охлаждения с контролем температуры.

Применение 5-осевого портального обрабатывающего центра

В основном используется для обработки сложных деталей, алюминия и его сплавов, а также труднообрабатываемых материалов. Он способен выполнять высокоточную и высокоэффективную обработку сложных пространственных поверхностей.

Пример заготовки 1

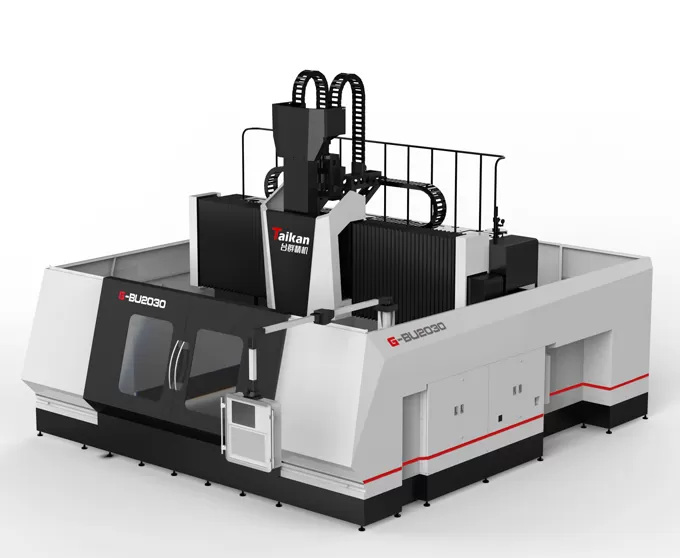

5 оси портального типа обрабатывающий центр

Пример заготовки 2

Пример заготовки 3

Характеристики 5-осевого портального обрабатывающего центра HG-BU2030

Item				Unit	HG-BU2030
Перемещения	Перемещение стола (ось X)			mm	3200
	Перемещение салазок (ось Y)			mm	2200
	Перемещение ползуна (ось Z)			mm	1000
	Расстояние от торца шпинделя до стола			mm	100～1100
	Эффективная ширина портала			mm	3200
Стол	Размер стола			mm	2000*3000
	Макс. нагрузка			kg/m²	5000
	Т-образный паз			mm	28
Шпиндель	Мощность шпинделя			KW	30
	Макс. скорость			об/мин	18000
	Крутящий момент			Nm	72/85
	Сечение ползуна			mm	420×420
	Конус шпинделя				HSK-A63
Скорость	Диапазон подачи (резание)			мм/мин	20/20/20
	Скорость быстрых перемещений (оси X/Y/Z)			мм/мин	24000/24000/24000
Точность	Точность позиционирования	С линейкой		mm	0.020/0.015/0.01
		Без линейки		mm	0.03/0.025/0.02
	Повторяемость	С линейкой		mm	0.013/0.011/0.009
		Без линейки		mm	0.018/0. 015/0.012
Прочее	Уравновешивание оси Z				Гидравлический + азотный балансир
	Система ЧПУ				SIEMENS ONE
	Подача воздуха		Flow	л/мин	500
			Давление	MPa	0,45~0,8
	Объем бака СОЖ			л	140
	Габариты станка (Д×Ш×В)			mm	8500×6600×5200
	Вес станка (прибл.)			kg	35000

Информация на данной странице предназначена только для ознакомления. Характеристики и детали могут изменяться в связи с модернизацией или улучшением продукции. Для получения дополнительной информации свяжитесь с нами.
