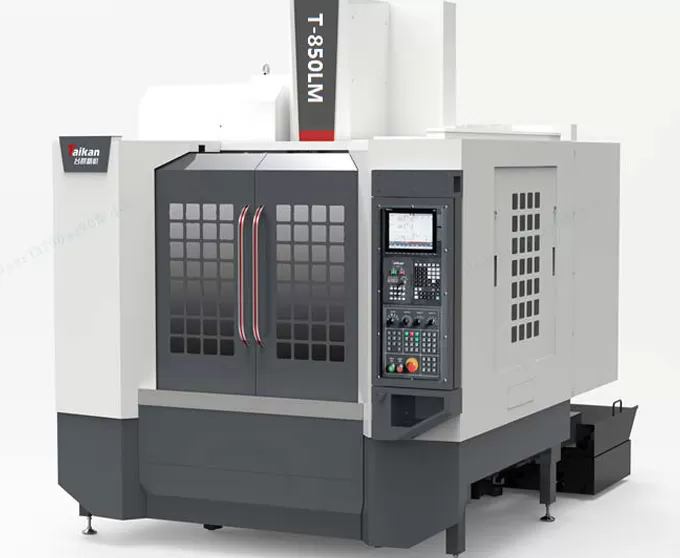

Name: HT-850LM Высокоскоростной и высокожесткий вертикальный обрабатывающий центр
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Характеристики высокоскоростного и высокожесткого вертикального обрабатывающего центра HT-850LM

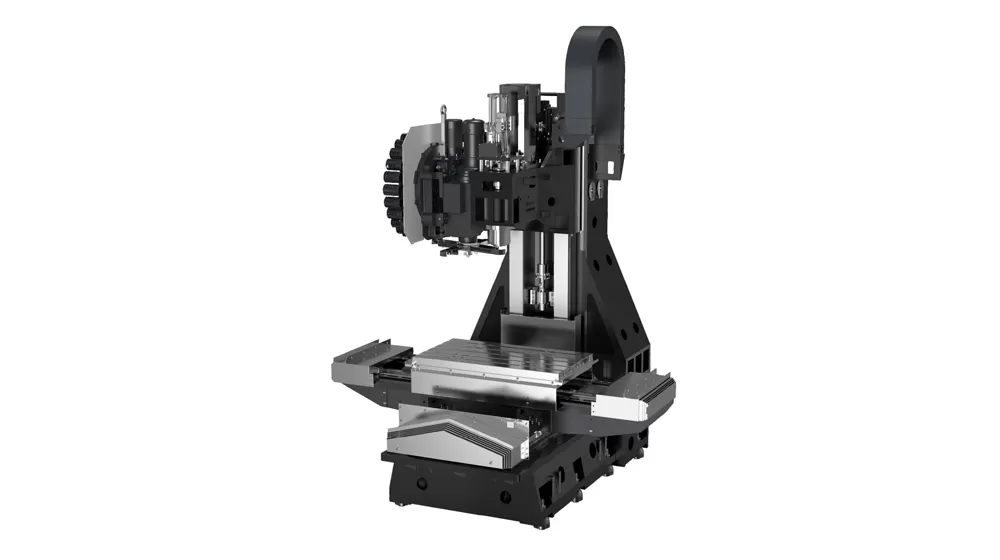

Высокожёсткая стабильная конструкция

Высокая точность подачи осей

В оси Z используются прямоугольные жесткие рельсы высокой жесткости, в то время как оси X и Y оснащены крупногабаритными высокоточными роликовыми линейными направляющими. Эта комбинация обеспечивает высокую скорость линейных направляющих машин и высокую жесткость жестких рельсовых машин, обеспечивая превосходную тяжелую режущую способность и хорошее поглощение вибрации.

Шариковые винты оснащены конструкциями предварительного натяжения для смягчения эффектов теплового расширения, а самосмазывающиеся подшипники продлевают срок их службы.

Высокоскоростной блок шпинделя Taikan

Тайкан 24-Tool Arm-Type Журнал инструментов

Тайкан 24-Tool Arm-Type Журнал инструментов

Применение высокоскоростного и высокожесткого вертикального обрабатывающего центра HT-850LM

Эта машина особенно подходит для мелко- и среднесерийной обработки сложных деталей, таких как небольшие и средние корпуса, пластины, диски, клапаны, кожухи и пресс-формы. Она широко используется в таких отраслях, как прецизионные детали, продукция 5G, метизы, автомобильные компоненты и медицинские устройства.

Пример заготовки 1

Пример заготовки 2

Пример заготовки 3

Характеристики высокоскоростного и высокожесткого вертикального обрабатывающего центра HT-850LM

Item			Unit	HT-850LM	Примечания
Перемещения	Перемещение стола (ось X)		mm	850
	Перемещение салазок (ось Y)		mm	520
	Перемещение шпиндельной бабки (ось Z)		mm	550
	Расстояние от торца шпинделя до поверхности стола		mm	150～700
	Расстояние от оси шпинделя до направляющей колонны		mm	590
Рабочий стол	Размер стола		mm	1000*550
	Макс. нагрузка (равномерная нагрузка)		kg	600
	Т-образный паз (количество пазов - ширина паза × шаг)		mm	5-18*100
Шпиндель	Мощность двигателя (номинальная/кратковременная)		kW	45976
	Крутящий момент двигателя (номинальный/кратковременный)		N.m	52.5/118
	Диапазон частот вращения		об/мин	50~8000 (ременная передача)
	Диаметр шпинделя		mm	φ150
	Конус шпинделя		/	BT40
	Характеристики тяговой шпильки		/	P40T-I (MAS403)
Скорость	Диапазон скорости подачи резания		мм/мин	1-10000
Скорость	Скорость быстрых перемещений по осям X/Y/Z		м/мин	30/30/20
Точность	Точность позиционирования (X/Y/Z)		mm	0.008/0.008/0.01	GB/T18400.4 (полный ход)
Точность	Повторяемость (X/Y/Z)		mm	0.005/0.005/0.008	GB/T18400.4 (полный ход)
Инструментальный магазин	Емкость инструментов		pcs	24
	Макс. масса инструмента		kg	7
	Макс. длина инструмента		mm	250
	Макс. диаметр инструмента (все гнезда заняты / смежные пустые)		mm	Φ75/Φ150
Прочее	Противовес оси Z		/	/
	Система ЧПУ		/	Mitsubishi M80VB
	Источник воздуха	Flow	л/мин	≥280 (ANR)
	Источник воздуха	Давление воздуха	MPa	0,6~0,8
	Мощность оборудования		KVA	25
	Объем бака СОЖ		л	300
	Габариты станка		mm	225031702890	Соответствует осям XYZ
	Масса (прибл.)		Kg	6500

Информация на этой странице предназначена только для ознакомления. Технические характеристики и детали могут изменяться в связи с модернизацией или улучшением продукции. Для получения дополнительной информации свяжитесь с нами.
