Решения Taikan по точной обработке на ЧПУ для компонентов интеллектуальных роботов

Цифры не лгут. На Пекинском полумарафоне гуманоидных роботов 2026 года робот отечественной разработки «Лайтнинг» пересёк финишную черту за 50 минут 26 секунд — почти вдвое быстрее, чем в прошлом году. Почти сорок процентов участвовавших машин двигались походкой, неотличимой от человеческой. Такая скорость, плавность и надёжность не берутся из одного лишь программного обеспечения. Они выковываются в металле — формуются станками, которые режут, фрезеруют и доводят каждый корпус сустава, каждый компонент волновой передачи, каждую миниатюрную шестерню, делающую возможным двуногий шаг.

At Taikan MachineНазывая вещи своими именами, мы — скелетостроители индустрии интеллектуальной робототехники. И мы создали производственную экосистему, целенаправленно спроектированную под эту задачу.

Возможность, которую нельзя игнорировать

Гуманоидная робототехника перешагнула порог от исследовательского любопытства до амбиций промышленного масштаба. Отраслевые аналитики указывают на 2026 год как на потенциальный переломный момент — скачок от десятков тысяч до, возможно, сотен тысяч единиц. Когда производство масштабируется таким образом, цепочке поставок нужны не просто «ещё станки». Ей нужны принципиально иные станки: быстрее, умнее и неумолимо точные.

Вот реальность: более половины аппаратной стоимости высокопроизводительного гуманоидного робота приходится на его исполнительные суставы — вращательные и линейные модули, преобразующие крутящий момент двигателя в человекоподобное движение. Ещё от десяти до семнадцати процентов стоимости заключено в узлах ловких кистей. Каждый из этих компонентов требует точности на уровне микронов. Отклонение в считанные микроны в запястном суставе распространяется по всей кинематической цепи, приводя к погрешностям позиционирования конечной точки, неравномерным нагрузкам на подшипники, ускоренному износу и роботу, который попросту не может работать.

Это не обычные призматические детали. Речь идёт о сложных пространственных контурах, наклонных отверстиях, глубоких тонкостенных карманах и сопротивляющихся материалах — алюминий 7075, титановые сплавы и высокопрочные специальные стали. Рентабельная обработка таких деталей в промышленном масштабе требует не просто способного станка. Она требует целостной, проверенной в деле системы.

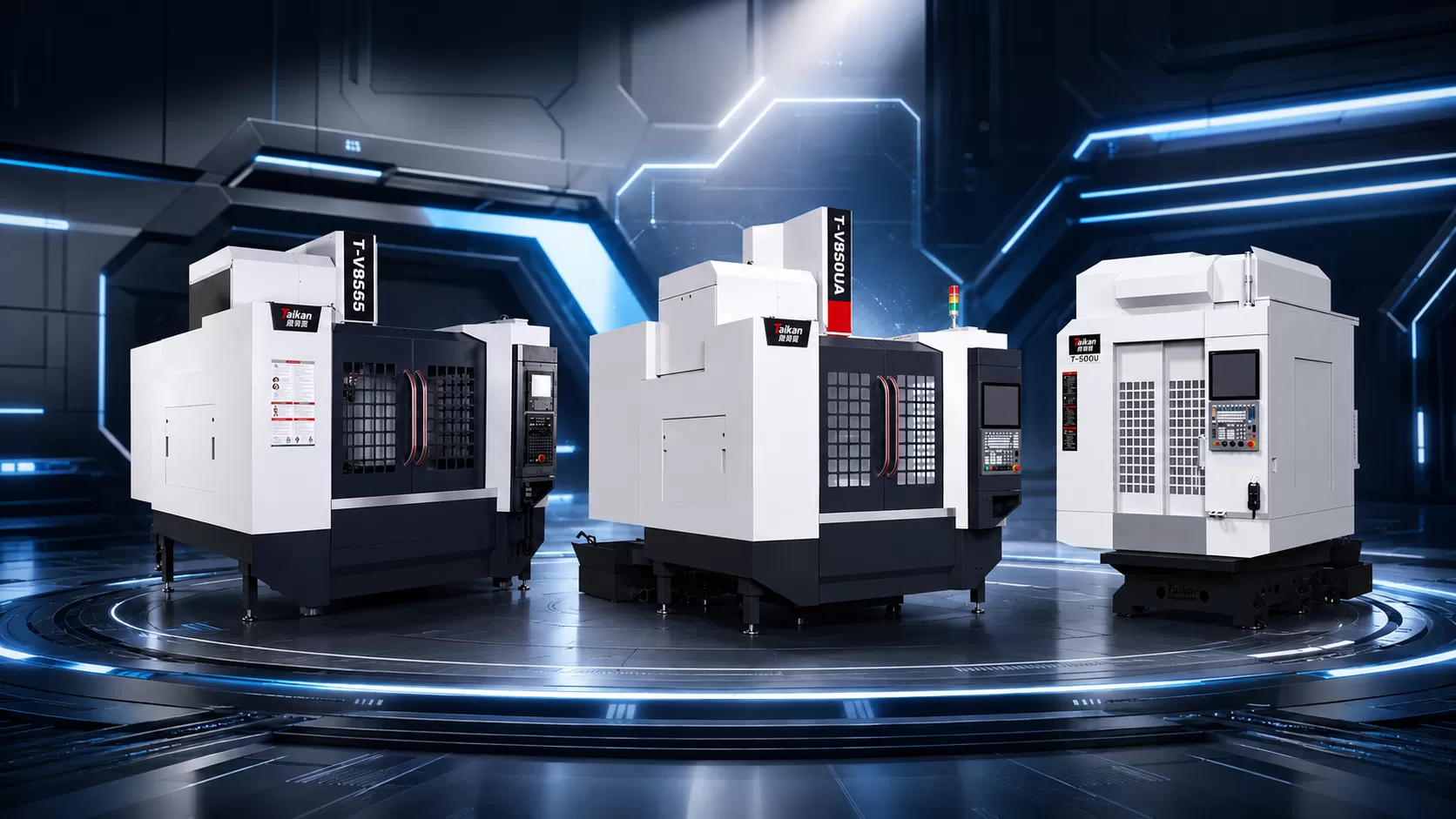

Три платформы станков, одна философия

Мы не верим в попытки заставить одну архитектуру станка делать всё. Именно так вы получаете посредственное машинное время, испорченное качество поверхности и процент брака, съедающий вашу маржу. Вместо этого Taikan создал многоуровневое, ориентированное на конкретные применения портфолио станков. Три серии. Каждая оптимизирована под отдельную категорию компонентов робота.

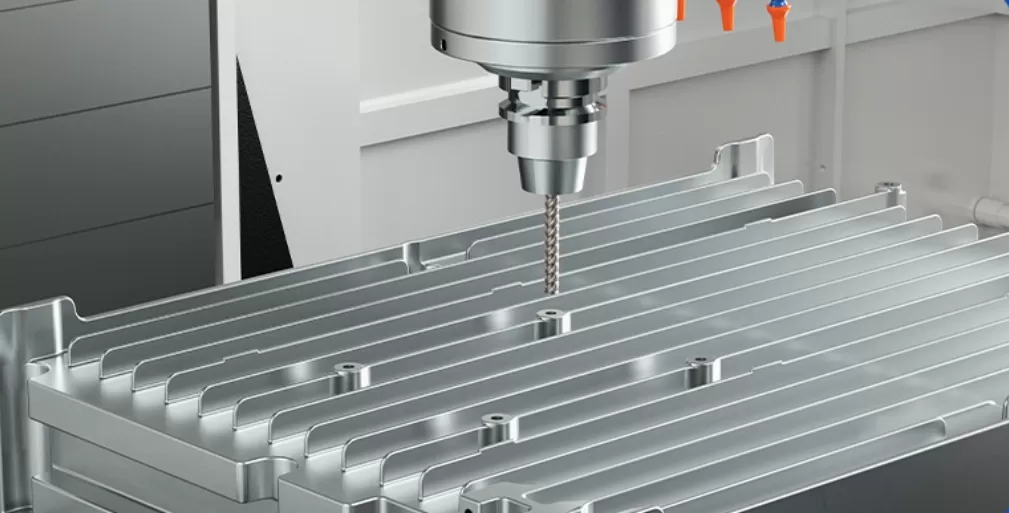

1) Конструктивные компоненты общего назначения — вертикальный обрабатывающий центр T-V856S

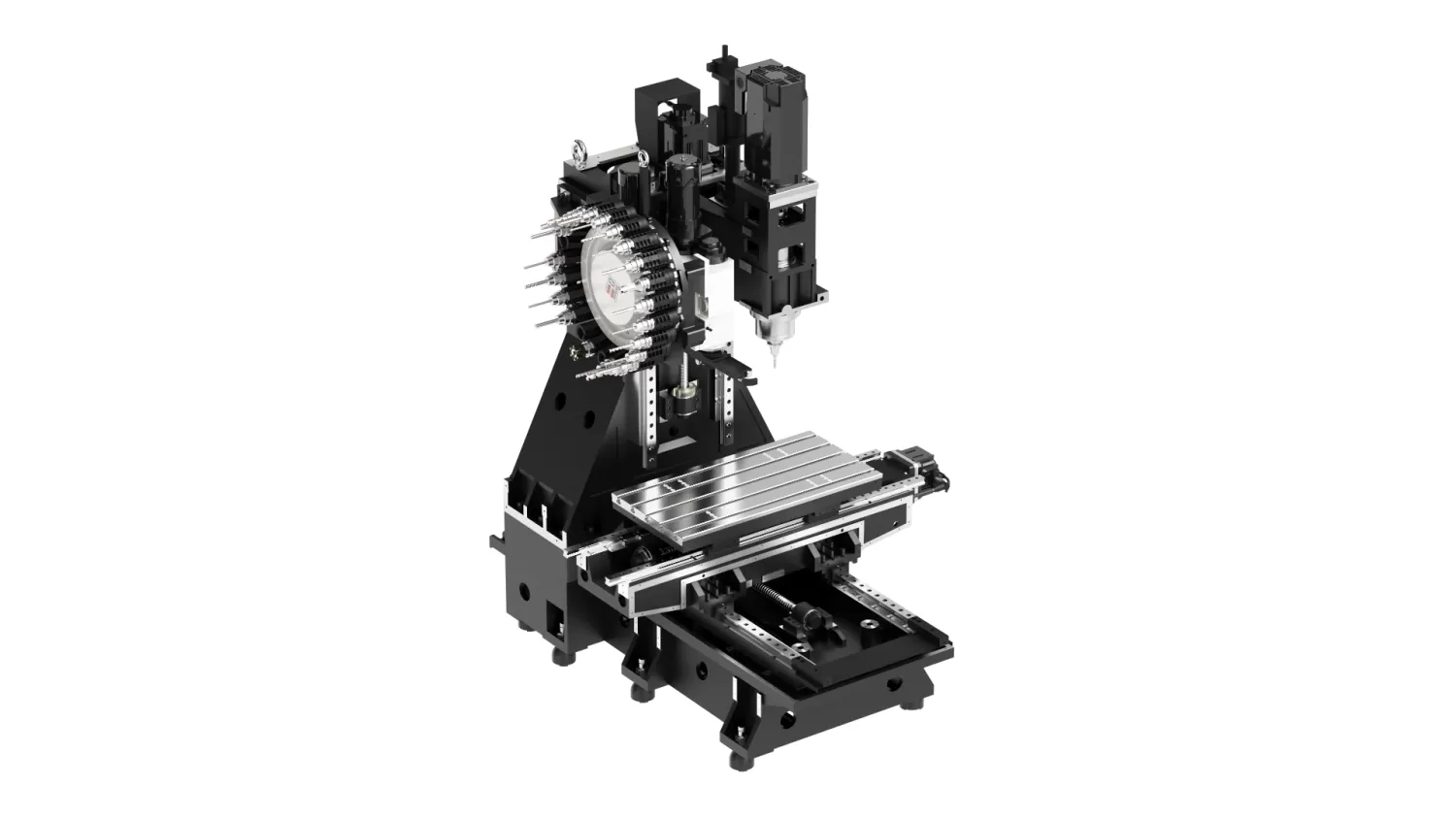

Для рам торса роботов, корпусов двигателей, опорных кронштейнов и деталей средней сложностиT-V856Sявляется рабочей лошадкой, поддерживающей непрерывность производства. Это наша платформа пятого поколения, опирающаяся на парк установленного оборудования, недавно превысивший 50 000 единиц по всей серии вертикальных обрабатывающих центров — цифра, которая говорит о надёжности, на которую можно положиться.

Станок построен на базе высокоскоростного шпинделя с прямым приводом BT40 на 12 000 об/мин в сочетании с высокоэффективной системой подачи СОЖ через инструмент. Если вы когда-либо обрабатывали большие объёмы алюминия 6061 или 7075, вы знаете врага: нарост на режущей кромке. Наша стратегия охлаждения устраняет эту проблему до её возникновения, сохраняя качество поверхности на протяжении тысяч циклов.

Система перемещений раскрывает реальную картину. Прецизионные шариковинтовые пары класса C3. Роликовые линейные направляющие. Точность позиционирования ±0,008 мм. Повторяемость ±0,005 мм. Это не маркетинговые цифры — это разница между партией корпусов, которые все подходят друг к другу, и партией, половину которой нужно переделывать. Когда вы обрабатываете конструкционные кронштейны из алюминия 7075 или титановые монтажные пластины, T-V856S обеспечивает то редкое сочетание скорости, жёсткости и экономической эффективности, которое действительно важно для руководителей производства.

2) Компоненты сложных контуров — 5-осевой обрабатывающий центр T-V320UA

Теперь мы вступаем на территорию, где большинство цехов начинают нервничать. Корпуса суставов роботов, переходные кронштейны торса, корпуса приводов — эти детали имеют составные кривые, наклонные сопряжения и накапливающиеся допуски, усугубляющиеся с каждым элементом. Вы просто не сможете обойтись одной3-осевой станок с ЧПУВам потребуется три, четыре, пять установов, и каждая переустановка вносит погрешность позиционирования.

T-V320UA5-осевой обрабатывающий центрэлегантно решает эту проблему. Один установ, доступ к пяти сторонам. Все критические геометрические взаимосвязи — соосность подшипниковых гнезд, перпендикулярность установочных поверхностей, истинное положение крепёжных схем — обрабатываются за один зажим с привязкой к единой базе. Результатом является врождённая точность, а не точность, полученная путём контроля.

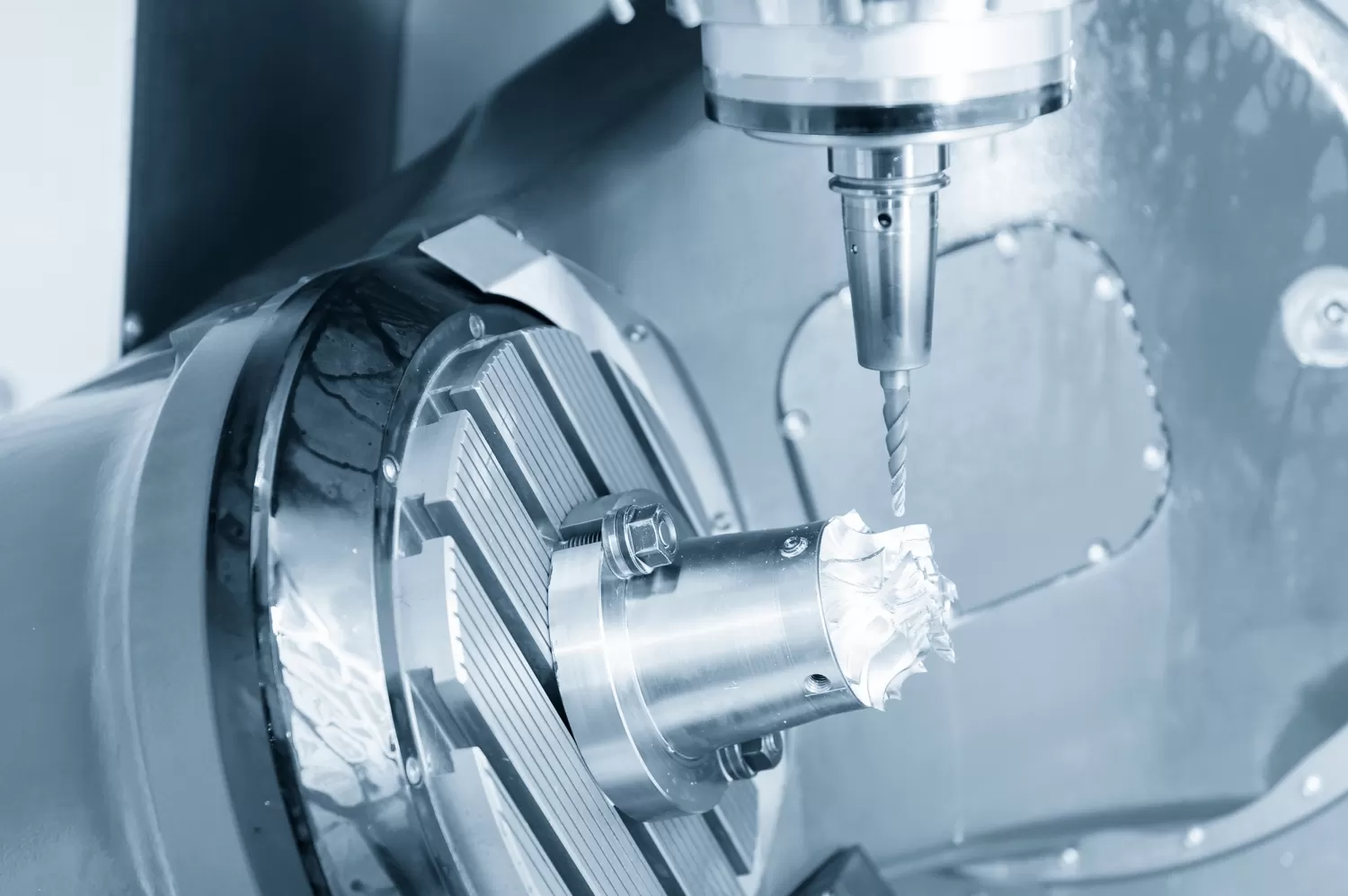

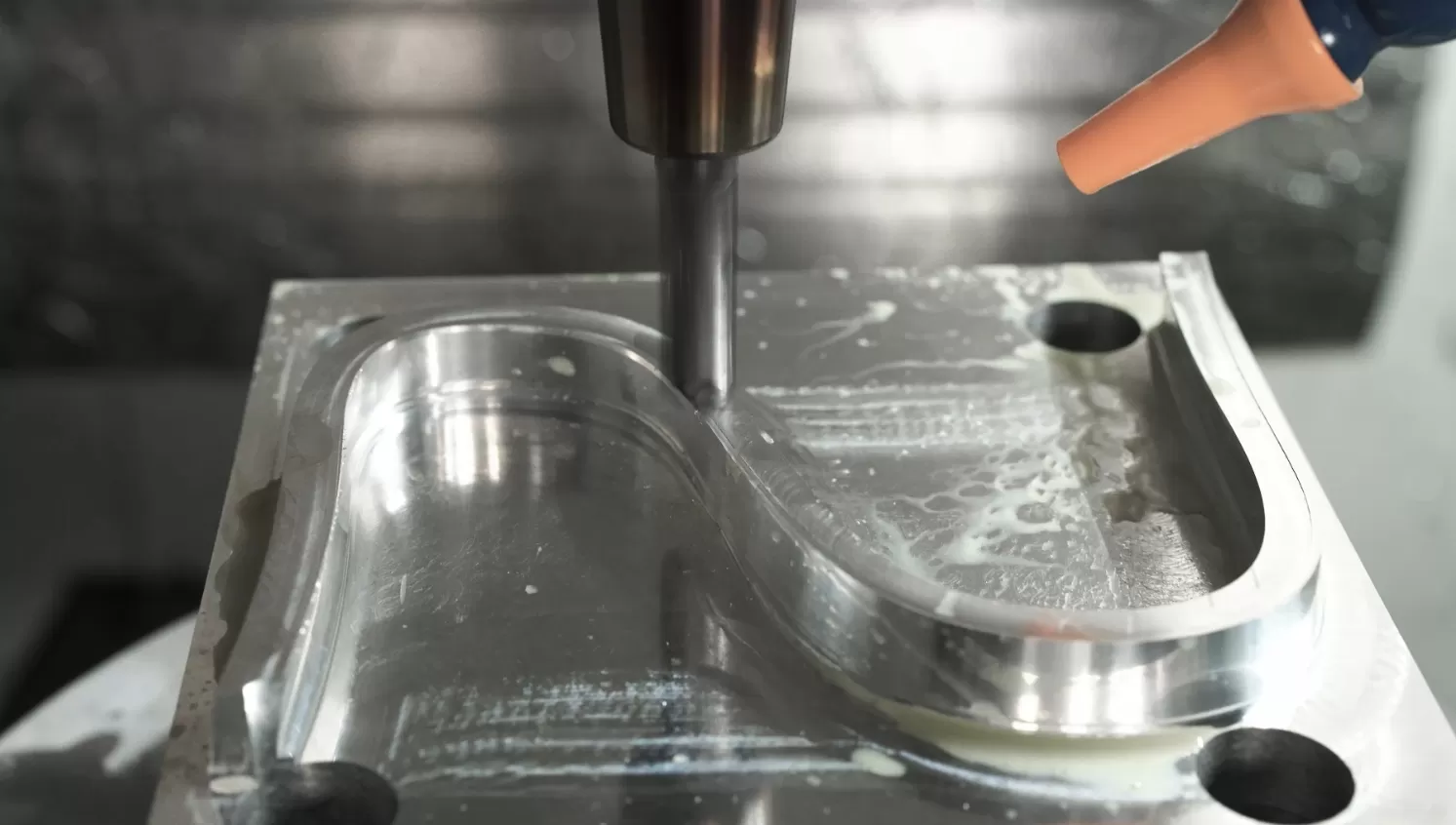

Пятиосевая одновременная контурная обработка обеспечивает плавные, непрерывные траектории инструмента по сложным поверхностям свободной формы. Никаких следов выдержки. Никаких линий стыковки. Никакой ручной доводки. Для корпусов суставов роботов, где чистота поверхности напрямую влияет на работу уплотнений и усталостную долговечность, это имеет значение. Станок построен на тех же принципах термостабильности, что проходят через всё наше портфолио, потому что мы знаем: точность на уровне микронов ничего не значит, если ваш станок «вырастает» на десять микрон за смену.

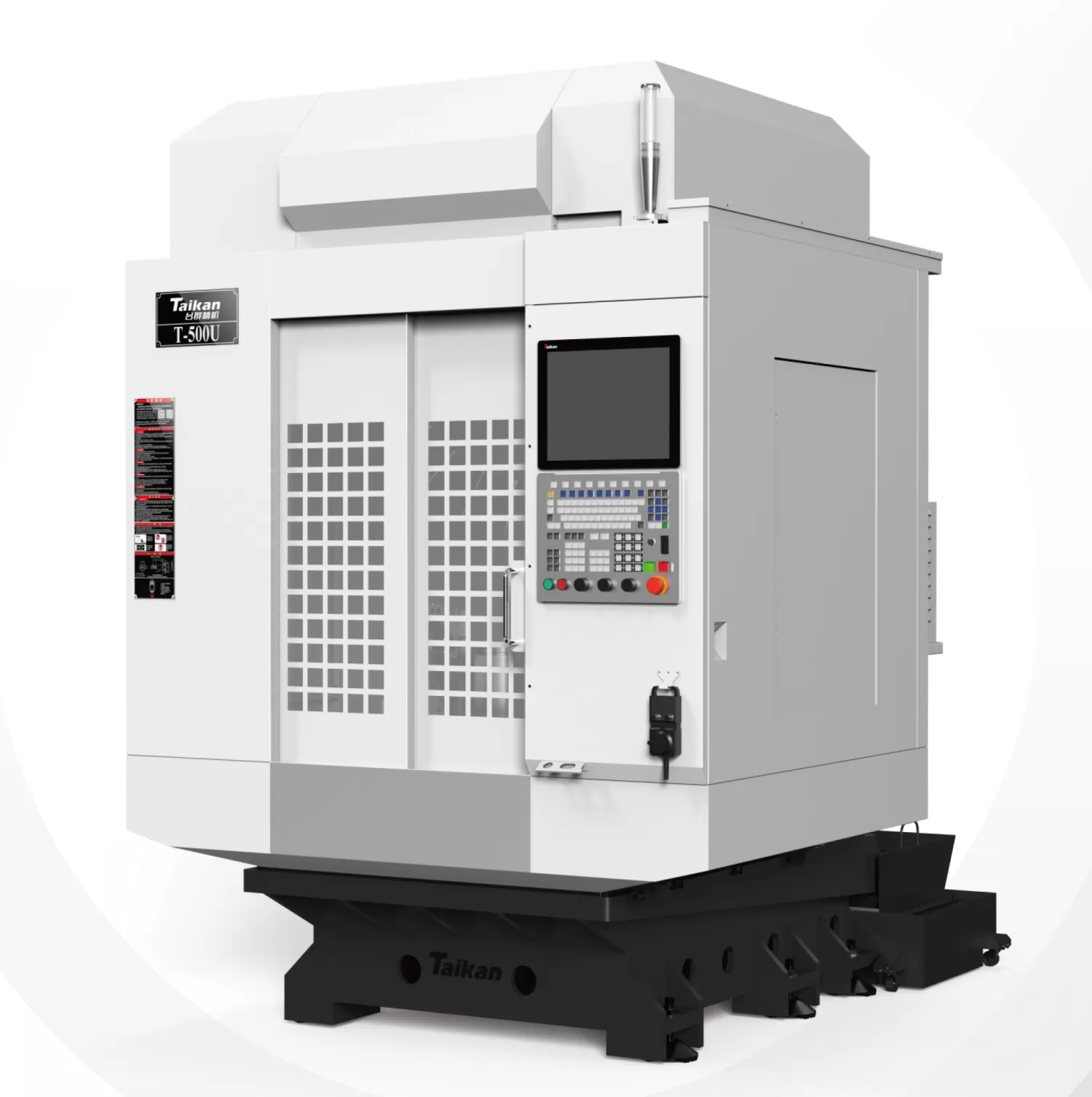

3) Микропрецизионные компоненты — высокоскоростной 5-осевой сверлильно-резьбонарезной центр T-500U

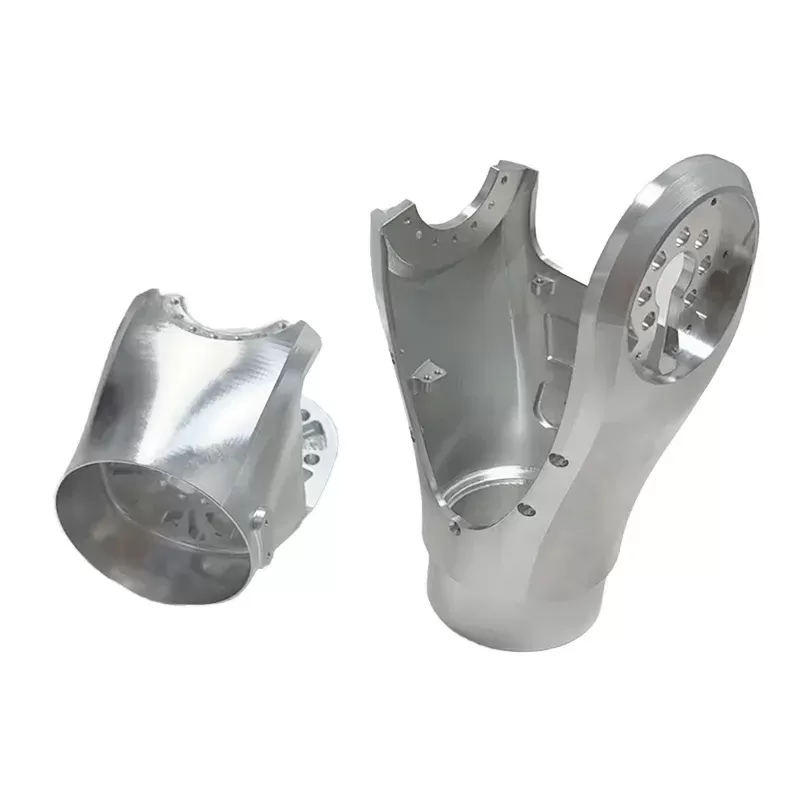

Ловкие кисти — вот где робототехника становится по-настоящему сложной. Кронштейны датчиков. Микроцилиндрические шестерни. Посадочные места подшипников суставов. Миниатюрные компоненты трансмиссий, помещающиеся на ладони, но предъявляющие допуски, измеряемые единицами микронов. Это не те детали, которые можно ободрать на универсальном станке и довести до ума шлифовкой. Им нужна платформа, целенаправленно построенная для микромасштабного высокоскоростного съёма материала.

T-500Uвертикальный обрабатывающий центр с ЧПУ отвечает на этот запрос. Шпиндель на 24 000 об/мин. Это та скорость вращения, которая необходима, когда вы работаете концевыми фрезами и сверлами субмиллиметровых размеров по тонкостенным, сильно профилированным заготовкам. На таких оборотах силы резания резко падают, а значит, тонкостенные элементы остаются стабильными, вибрации подавляются, а целостность поверхности сохраняется.

Компактная конструкция станка обеспечивает подвижность, необходимую для микрообработки. Быстрые перемещения, быстрая смена инструмента и отзывчивое пятиосевое позиционирование означают, что не вы ждёте станок — станок ждёт вас. Наклонные отверстия, пазы неправильной формы, мелкие сложные элементы, которые было бы невозможно закрепить традиционным способом — T-500U справляется с ними с уверенностью, присущей станку, спроектированному специально для такого класса задач.

Процесс: шесть шагов от заготовки до сертифицированной детали

Отличный станок необходим, но недостаточен. Без дисциплинированного процесса даже лучшее оборудование работает не в полную силу. Вот производственный цикл Taikan, превращающий сырьё в качественные компоненты робота:

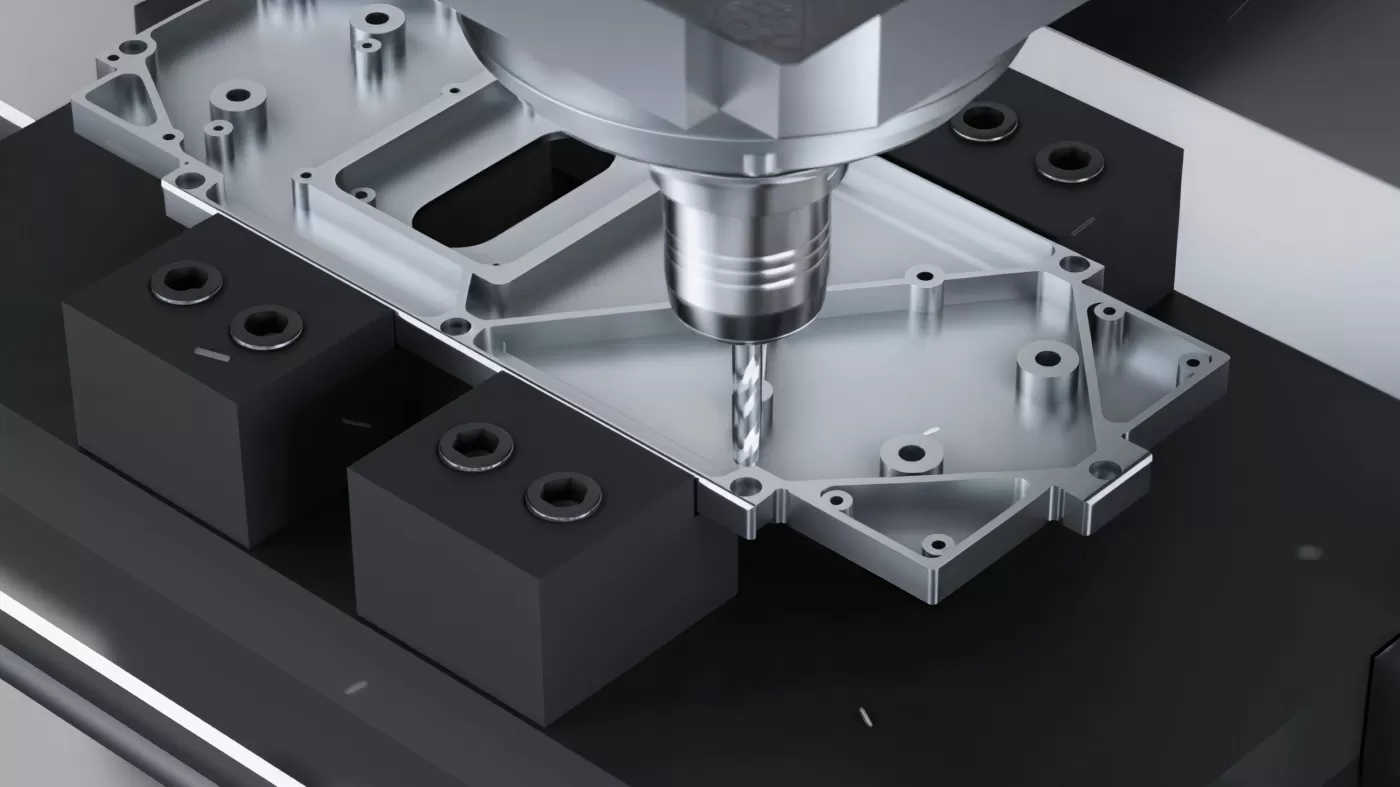

Шаг 1 — Подготовка заготовок.Каждая алюминиевая заготовка проходит старение для снятия напряжений до того, как она коснётся шпинделя. Внутренние напряжения, запертые в сырой заготовке, — молчаливый убийца точности: вы обрабатываете деталь по допуску, открепляете её и наблюдаете, как она выгибается в непредусмотренную форму. Мы исключаем эту переменную на начальном этапе. Стратегия закрепления разрабатывается одновременно с планированием процесса с использованием специализированной оснастки, обеспечивающей стабильное, повторяемое закрепление для любых объёмов выпуска.

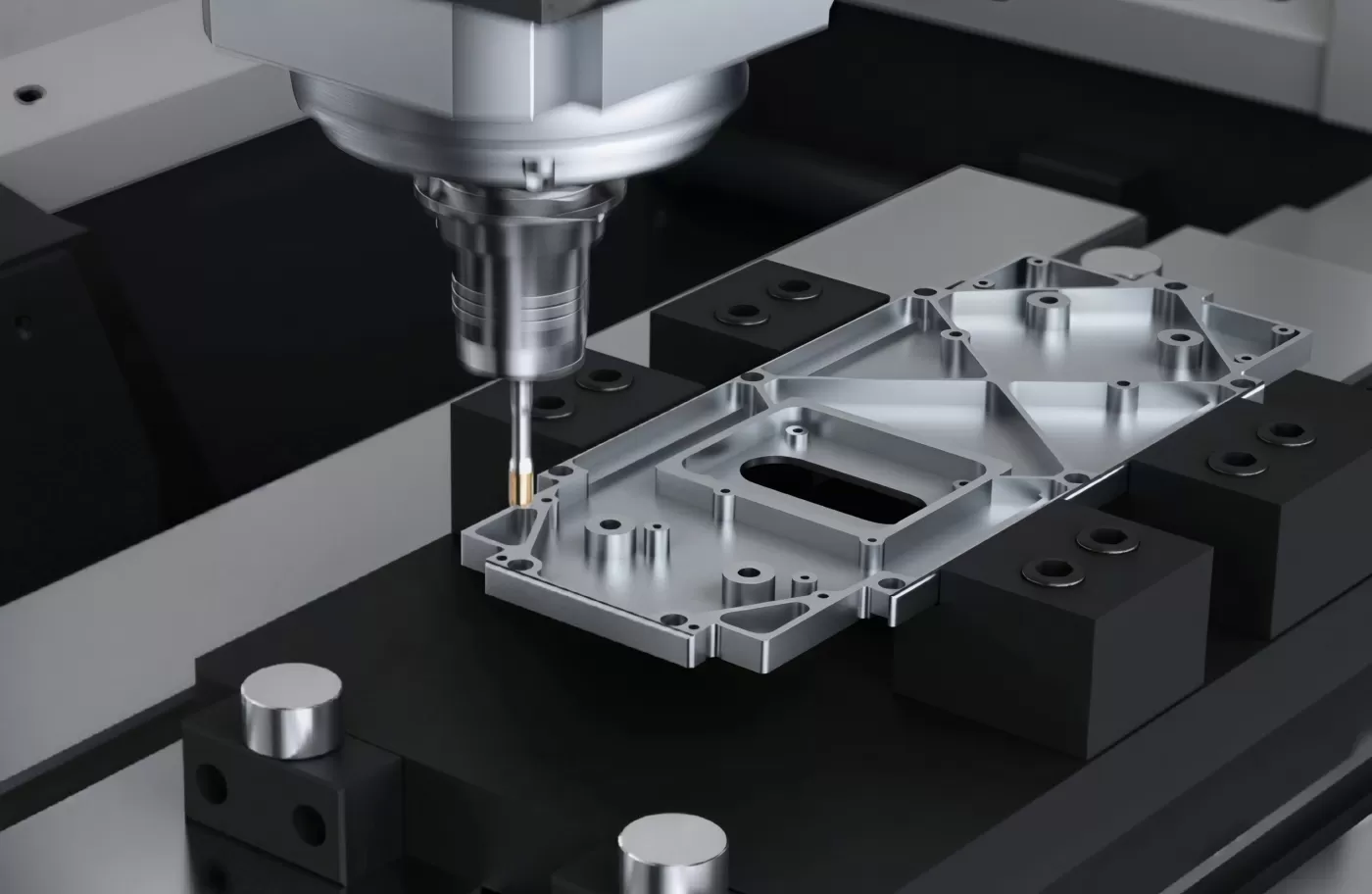

Шаг 2 — Черновая обработка: агрессивное удаление материала.Крупногабаритный инструмент. Высокие скорости съёма материала. Мы быстро удаляем основную массу материала, оставляя равномерный припуск 0,2–0,3 мм на всех критических поверхностях. Управление стружкой — не запоздалая мысль: мощный поток СОЖ и эффективная эвакуация стружки сохраняют зону резания чистой, защищая как ресурс инструмента, так и размерную стабильность.

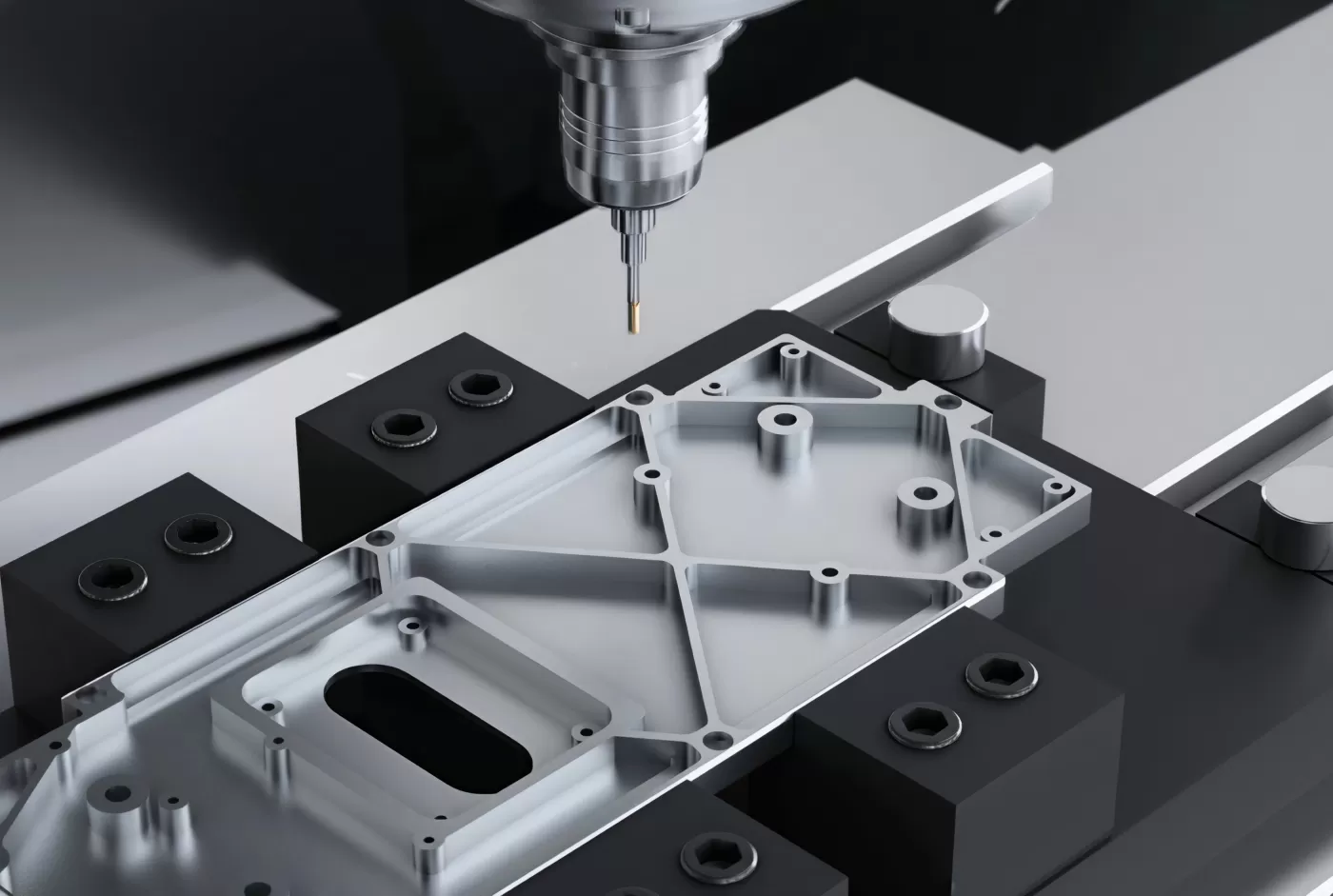

Шаг 3 — Получистовая обработка: геометрия обретает форму.Здесь определяются контуры. На сложных элементах мы используем одновременные пятиосевые траектории для профилирования поверхностей и установления взаимосвязей элементов, уменьшая оставшийся припуск до 0,05–0,1 мм. Цель не просто сокращение припуска — это точность позиционирования. Корректное взаимное расположение всех элементов на этом этапе позволяет чистовому проходу сосредоточиться исключительно на достижении допуска и чистоты поверхности, не борясь с погрешностями геометрии.

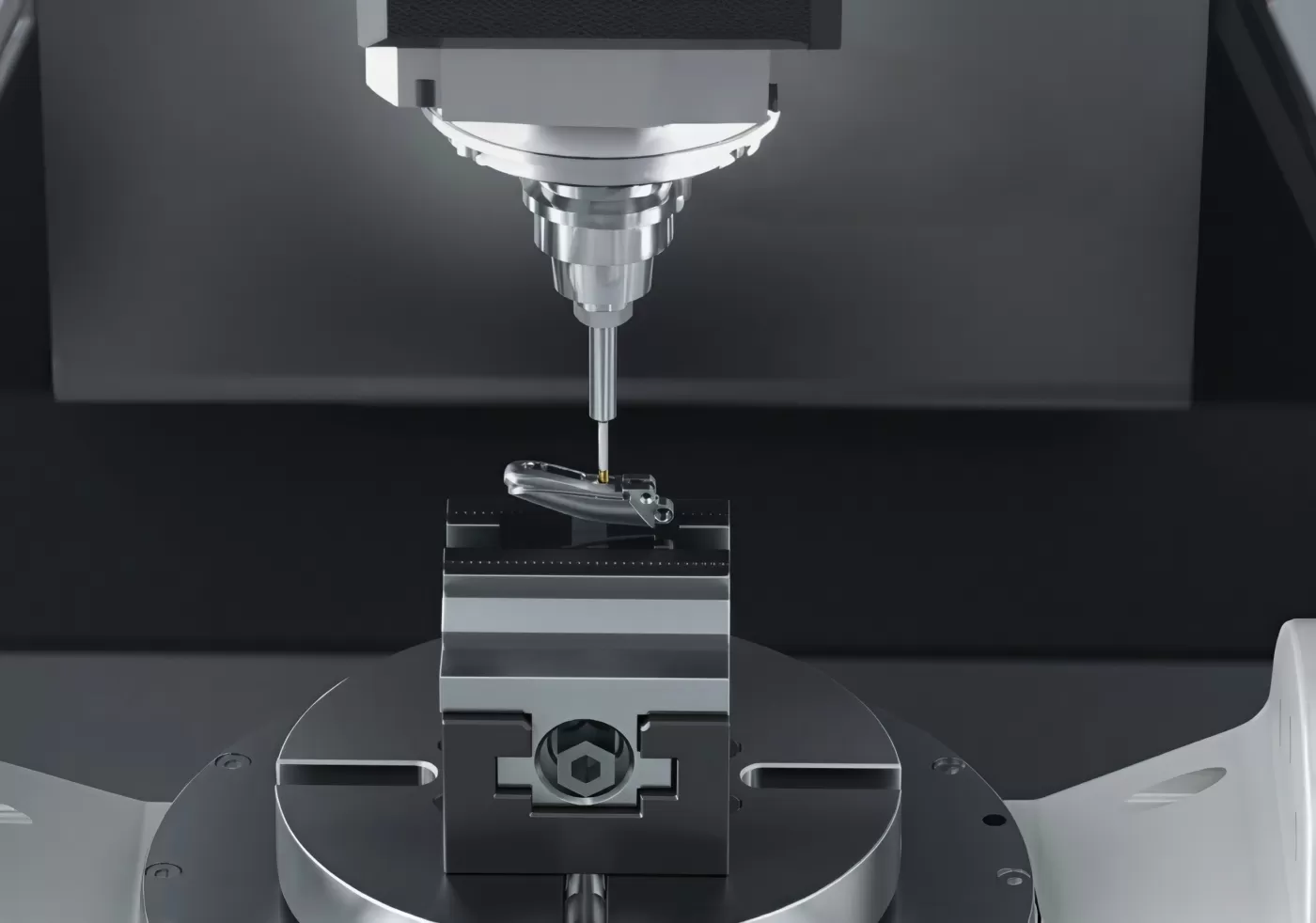

Шаг 4 — Чистовая обработка: исполнение на уровне микронов.Здесь окупается термостабильная конструкция станка. Подавляя термически индуцированный размерный дрейф, мы поддерживаем стабильные условия резания от первой детали до последней в производственной партии. Размерный допуск, точность профиля и шероховатость поверхности — всё сходится в этом шаге. Без сюрпризов. Просто повторяемая точность.

Шаг 5 — Контроль: проверка того, что имеет значение.Каждый критический размер и геометрический допуск проверяется на координатно-измерительной машине (КИМ). Мы не делаем выборку. Мы не гадаем. Если параметр важен для функционирования робота, он измеряется.

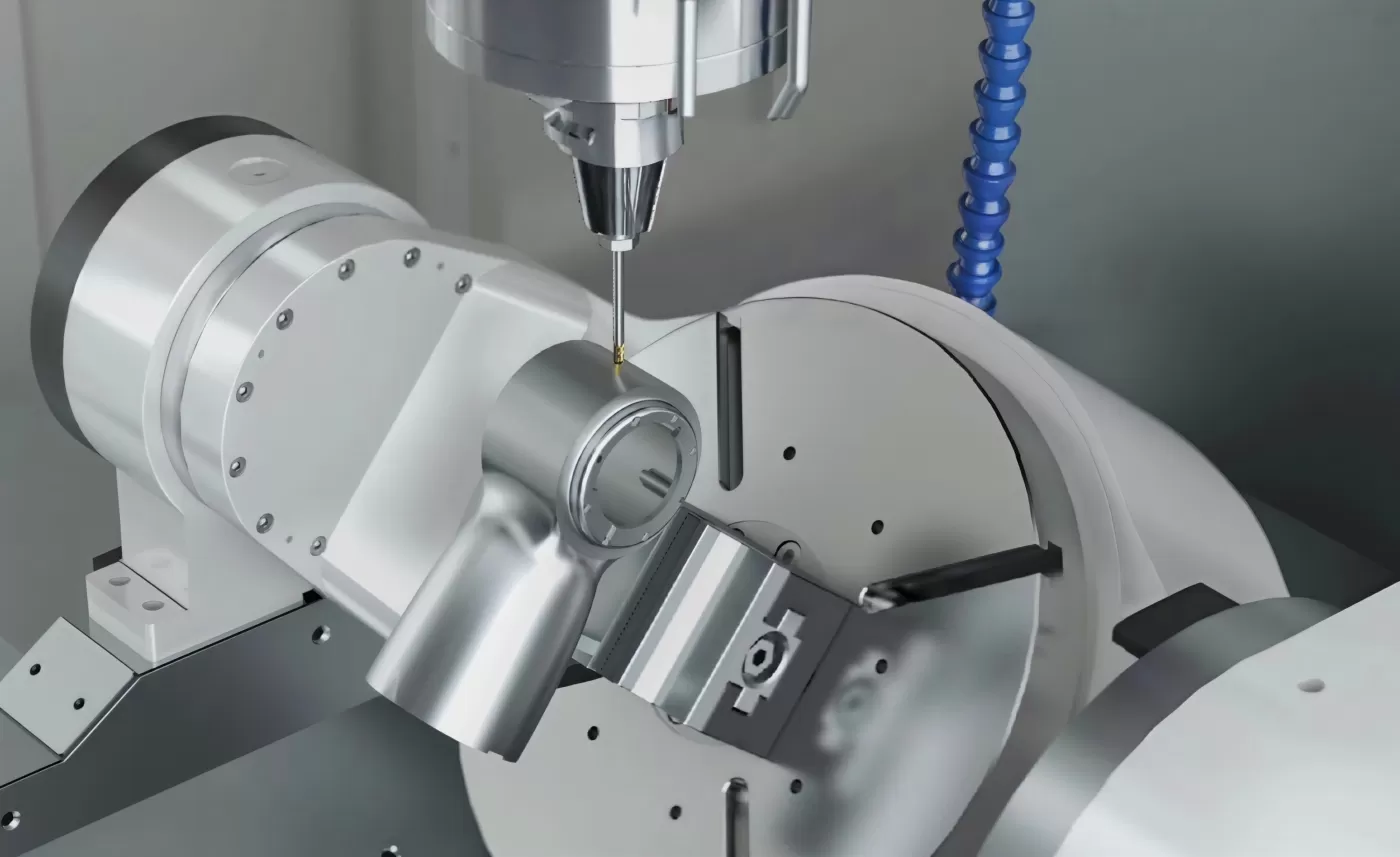

Шаг 6 — Финишная обработка поверхности.Прецизионные сопрягаемые компоненты — посадочные места подшипников, уплотнительные поверхности, скользящие интерфейсы — проходят финишную обработку поверхности после мехобработки для улучшения прилегания и продления срока службы. Это не косметика. Это залог целостности сборки и долговременной надёжности в динамически и циклически нагруженных применениях.

Более широкая картина

Индустрия интеллектуальной робототехники переживает захватывающий момент. Алгоритмы взрослеют. Сенсорные технологии прогрессируют. Бизнес-кейсы становятся реальными. Но ничто из этого не работает без физического «железа» — сустава, который плавно вращается под нагрузкой, структурной рамы, остающейся жёсткой на миллионах циклов, ловкой кисти, манипулирующей предметами с человекоподобной утончённостью.

За каждым из этих компонентов стоит станок. А за каждым отличным станком должна стоять компания, понимающая не только то, как его построить, но и как его применить.

В Taikan Machine мы делаем именно это. Мы строим станки, которые строят роботов. И мы будем рады возможности обсудить, что это означает для вашей следующей программы.

Почему Taikan Machine

Мы публичный производитель станков (код акций: 300036) с более чем двадцатилетним инженерным наследием, штатом более 3000 сотрудников и глобальным присутствием на выставках от EMO Hannover до TECMA Mexico City и METALEX Bangkok. Наши станки работают на производствах в аэрокосмической, автомобильной, медицинской промышленности и в цехах прецизионного машиностроения по всему миру.
