Name: HL-25H Высокоточный горизонтальный токарный станок с ЧПУ
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

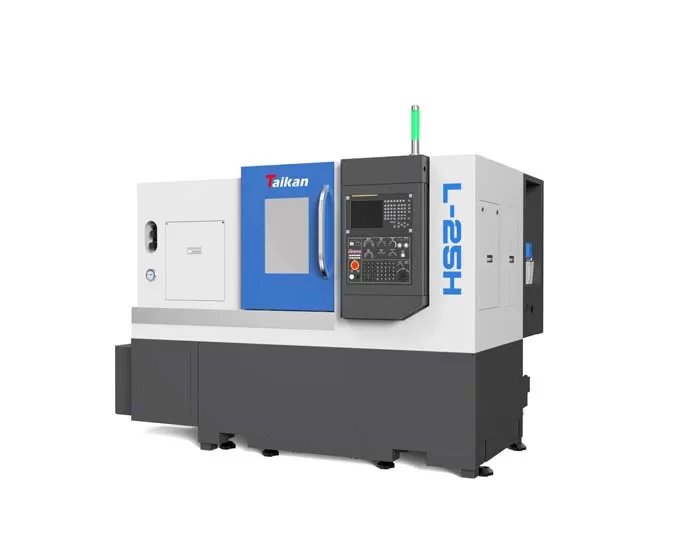

HL-25H Высокоточный горизонтальный токарный станок с ЧПУ

Мощная технология, множество функций: одно зажатие позволяет выполнять различные виды обработки для удовлетворения персонализированных производственных потребностей рынка.

Характеристика высокоточного горизонтального токарного станка с ЧПУ HL-25H

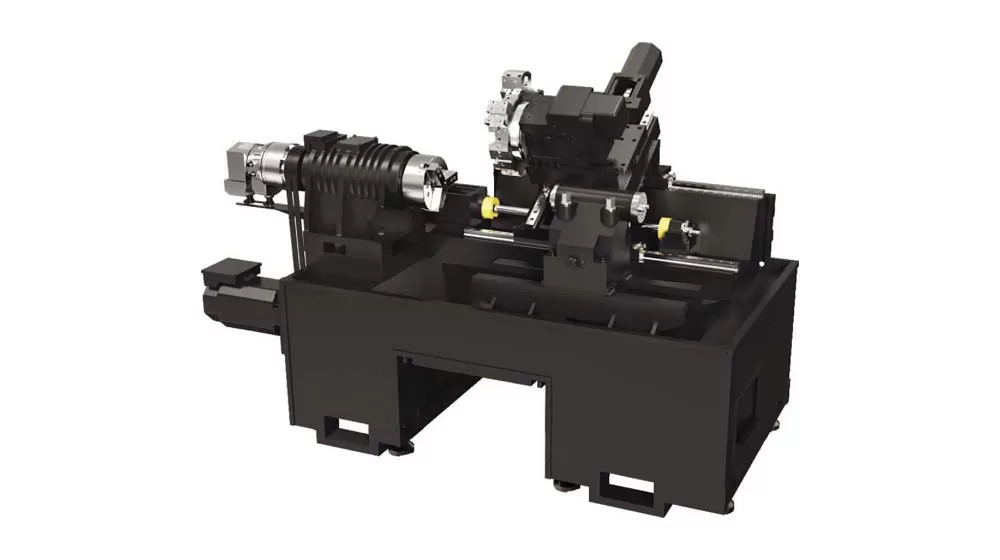

Общий

Общая наклонная кровать 30 °, с компактной структурой, высокой жесткостью, плавным удалением стружки, простотой в эксплуатации и т. Д.;
Полностью закрытая защита, автоматическое удаление стружки, автоматическая смазка и автоматическое охлаждение.

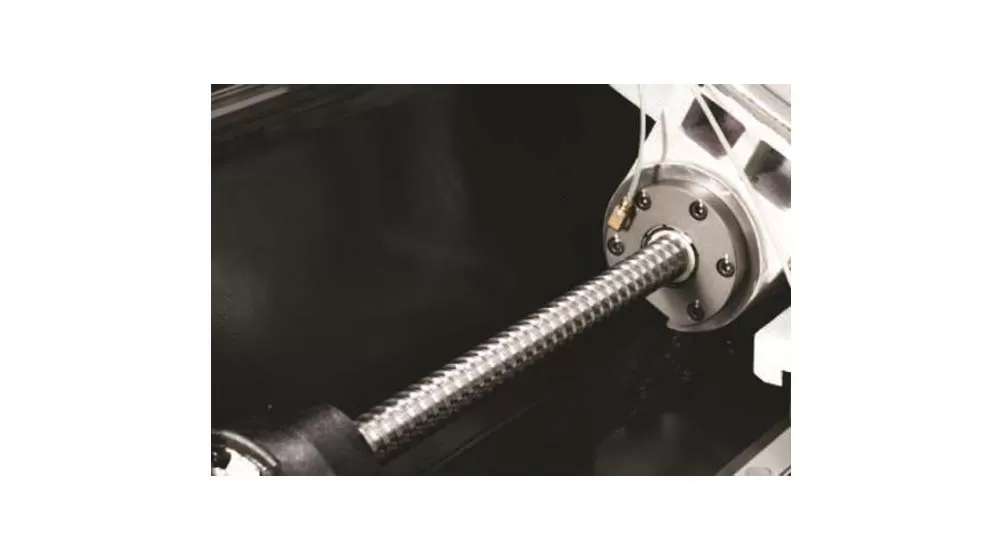

Направляющая рейка

Тип направляющей-это направляющий рельс, а приводной компонент использует высокоскоростной бесшумный шарико-винтовой привод, который обладает такими преимуществами, как высокая скорость, низкое тепловыделение и высокая точность позиционирования.

Шпиндель

Диапазон скорости шпинделя составляет 0-6000 об/мин.
Передняя опора шпинделя оснащена тройным высокоточным радиально-упорным шарикоподшипником, а задняя опора оснащена двойным высокоточным радиально-упорным шарикоподшипником, который соответствует требованиям осевого и радиального подшипника силы резания и требованиям к высокой скорости.

Инструмент

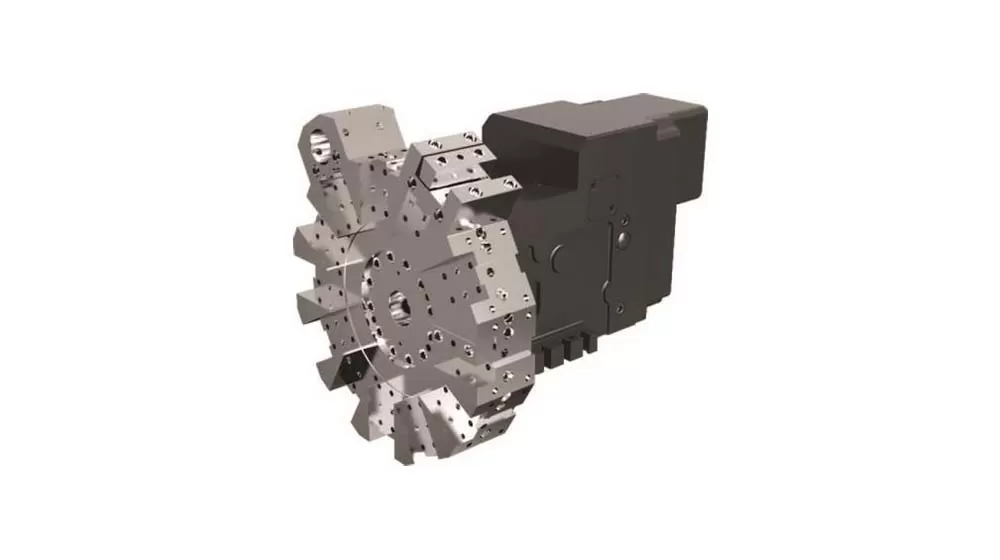

Этот станок использует револьверную головку сервопривода, которая имеет скорость быстрого изменения инструмента и высокую надежность.

Применение высокоточного горизонтального токарного станка с ЧПУ HL-25H

Он может удовлетворить потребности обработки сложных деталей и широко используется в клапанах, судостроении, дорожно-строительной технике и других областях, а также особенно ценится производителями автомобильных запчастей.

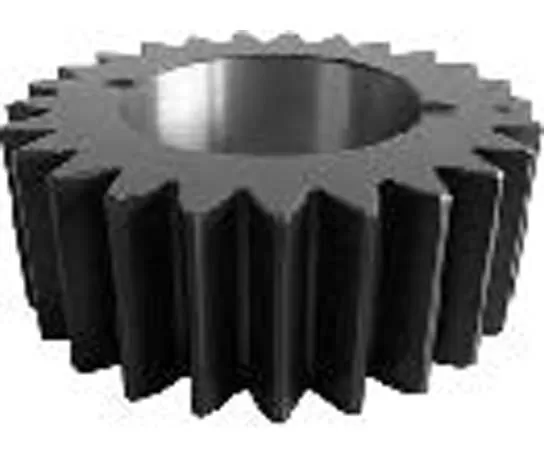

Пример заготовки 1

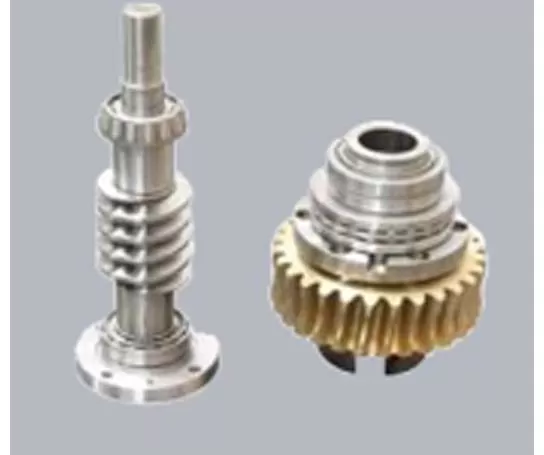

Пример заготовки 2

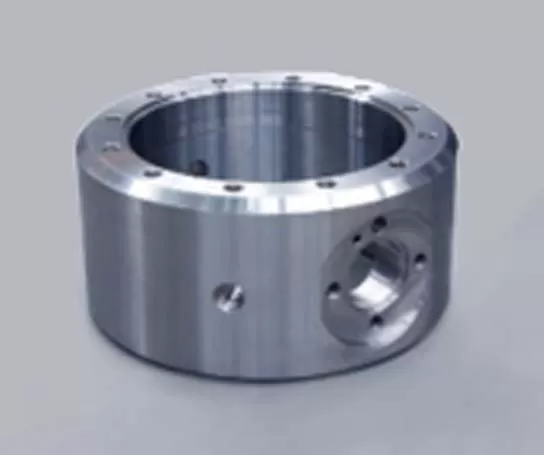

Пример заготовки 3

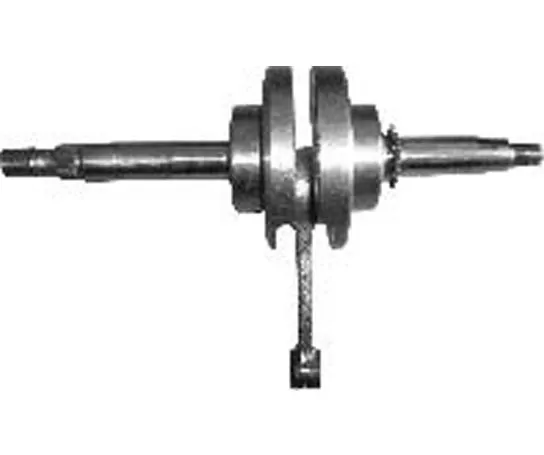

Пример заготовки 4

Характеристики высокоточного горизонтального токарного станка с ЧПУ HL-25H

Name		Unit	HL-25H	Примечания
Диапазон обработки	Макс. диаметр обработки над станиной	mm	φ500
	Макс. диаметр обработки (вал/диск)	mm	φ200/φ250
	Макс. длина обработки	mm	450
	Макс. диаметр прутка	mm	φ45
Перемещения	Перемещение по оси X	mm	140
	Мощность двигателя по оси X/момент удержания	кВт/Нм	1.8/11
	Перемещение по оси Z	mm	500
	Мощность двигателя по оси Z/момент удержания	кВт/Нм	1.8/11
Шпиндель	Выходная мощность (S1/S6)	kw	7.5/11
	Форма конца шпинделя		A2-5
	Скорость вращения шпинделя	об/мин	0-6000
	Диаметр сквозного отверстия шпинделя	mm	φ57
Патрон	Гидравлический трёхкулачковый патрон	inch	6	Полый
Задняя бабка	Диаметр/ход пиноли задней бабки	mm	φ70/100	Опционально
Задняя бабка	Конус отверстия пиноли задней бабки	Морзе	Морзе 4#	Вращающийся центр
Скорость	Скорость быстрого перемещения (ось X)	м/мин	30
	Скорость быстрого перемещения (ось Z)	м/мин	30
	Скорость рабочей подачи	мм/мин	1~8000
Резцедержатель	Количество инструментов	T	12
	Время смены инструмента	сек/поз.	0.5
	Размер державки инструмента	mm	25×25
	Макс. диаметр расточного инструмента	mm	40
Точность	Точность позиционирования (ось X)	mm	0.006
	Точность позиционирования (ось Z)	mm	0.008
	Повторяемость (ось X)	mm	0.004
	Повторяемость (ось Z)	mm	0.004
Прочее	Потребляемая мощность	kVA	12
	Ёмкость бака СОЖ	л	150
	Габариты станка	mm	250017001680	Бак СОЖ с ручным удалением стружки
	Вес (прибл.)	kg	3400

Информация на данной странице предназначена только для ознакомления. Характеристики могут изменяться в связи с модернизацией или улучшением продукции. Для получения дополнительной информации обращайтесь к нам.
