Решения для 3-осевой обработки с ЧПУ: Оптимизация точности и эффективности вашего производства

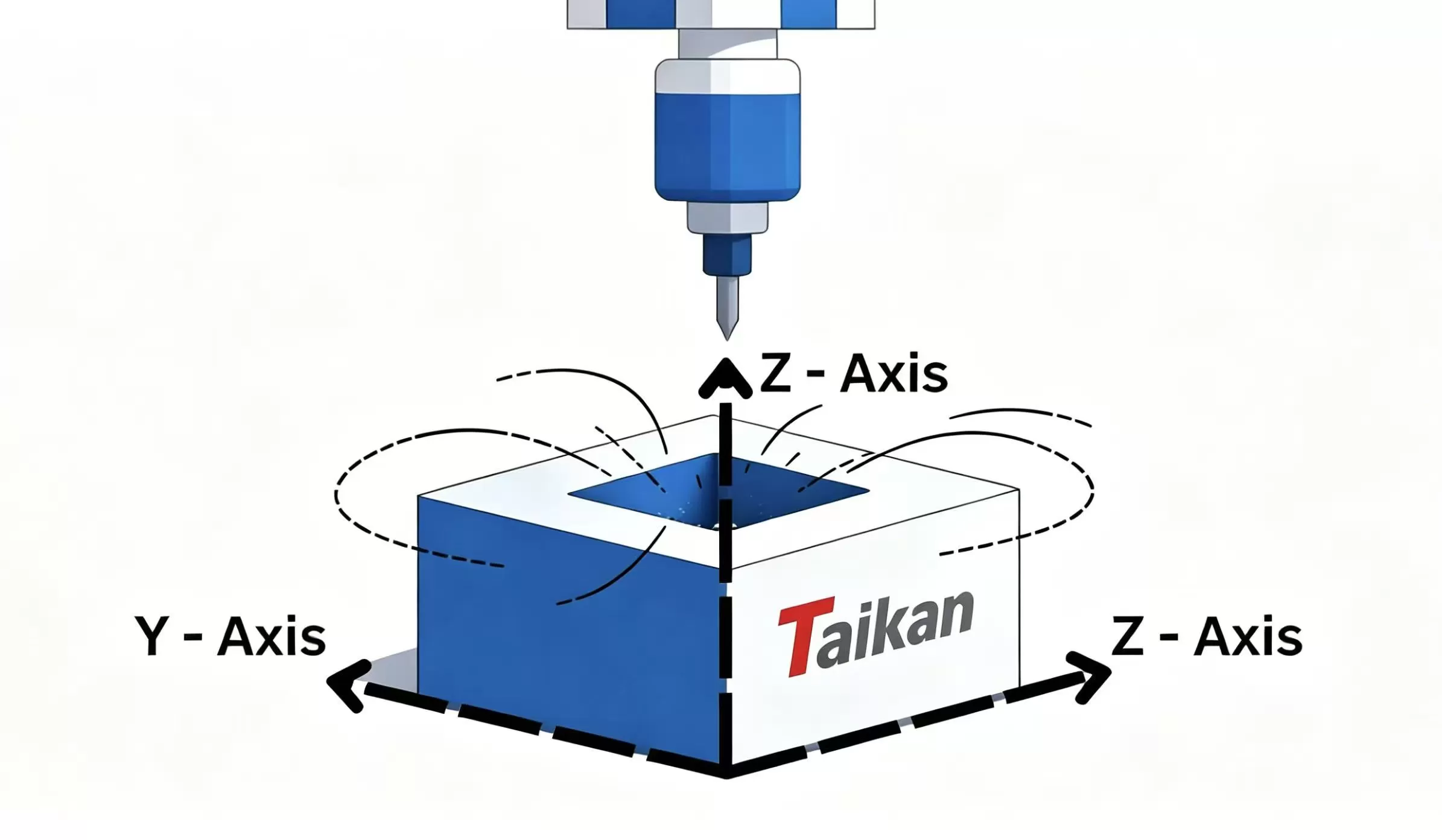

Что такое 3-осевой станок с ЧПУ?

3-осевая обработка с ЧПУ перемещает инструмент по линейным осям X, Y и Z. Она широко используется для фрезерования, сверления, контурной обработки, прорезания пазов и карманов на деталях, которые могут обрабатываться с одного или нескольких простых направлений. Этот метод зрелый, стабильный и прост в программировании. Благодаря более простой конструкции станка 3-осевое оборудование обычно имеет меньшую стоимость приобретения, меньшие требования к обслуживанию и более короткую кривую обучения для операторов и программистов.

Основные типы 3-осевых станков

В промышленном производстве они чаще всего классифицируются по конструкции станка и области применения, а не по одному процессу обработки. Основные типы 3-осевых станков включают 3-осевые фрезерные станки, 3-осевые токарные станки или токарные обрабатывающие центры, портальные фрезерные станки и 3-осевые фрезерные станки с ЧПУ (рутеры).

3-осевые фрезерные станки

3-осевые фрезерные станки являются наиболее широко используемым типом станков с ЧПУ для обработки общего назначения. Шпиндель и режущий инструмент перемещаются по осям X, Y и Z для обработки пазов, карманов, контуров, плоских поверхностей и сверления отверстий. Они идеально подходят для деталей, требующих стабильной точности, эффективного программирования и повторяемого производства.

3-осевые токарные станки

3-осевые токарные станки в основном используются для точения цилиндрических деталей. При стандартной работе заготовка вращается на шпинделе, а режущий инструмент перемещается по линейным осям для выполнения точения, подрезания торцов, нарезания канавок и резьбы. По сравнению с обычными двухосевыми токарными станками, 3-осевая конфигурация может поддерживать более гибкие операции обработки, такие как сверление вне центра или фрезерование на отдельных моделях с расширенными возможностями оси.

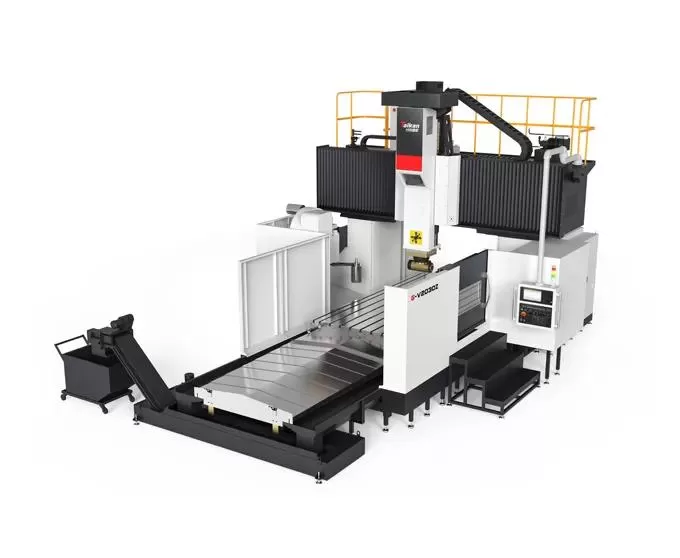

Портальные фрезерные станки

Портальные фрезерные станки используют конструкцию мостового типа, которая обеспечивает надежную поддержку крупных и тяжелых заготовок. Благодаря большому рабочему пространству и высокой жесткости они часто используются для обработки крупногабаритных пресс-форм, авиационных конструкций, энергетического оборудования и больших станин станков.портальный обрабатывающий центрособенно ценно, когда необходимо поддерживать точность на большой площади обработки.

3-осевые фрезерные станки с ЧПУ (рутеры)

3-осевые фрезерные станки с ЧПУ (рутеры) обычно используются для неметаллических материалов, таких как древесина, МДФ, пластики, пенопласты и композиты. Они предназначены для высокоскоростного перемещения, больших рабочих зон и эффективной 2D- или 2.5D-контурной обработки. В таких отраслях, как производство вывесок, мебели и обработка композитных панелей, рутеры предлагают экономичное и производительное решение.

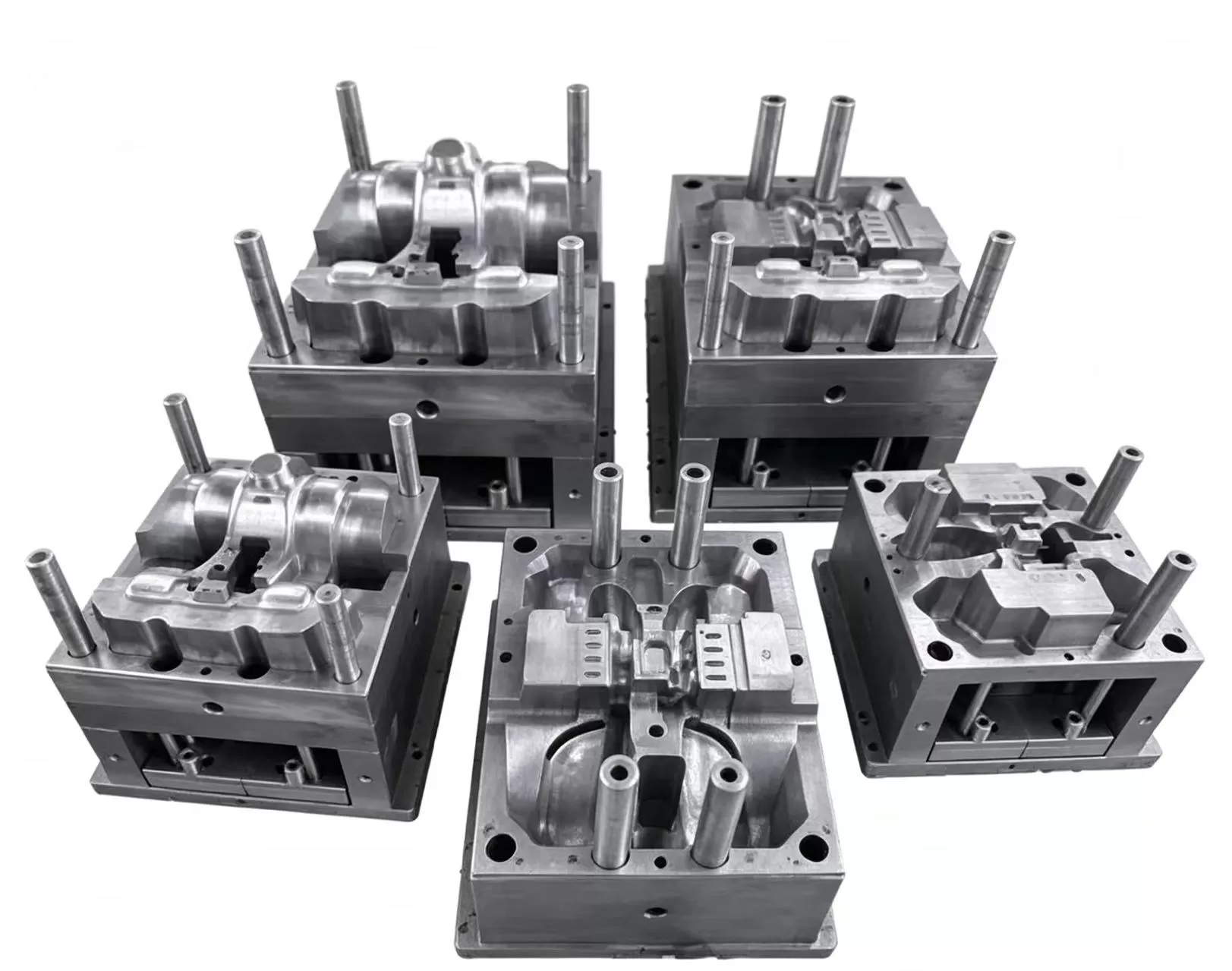

Какие детали можно изготовить с помощью 3-осевой обработки?

3-осевая обработка подходит для широкого спектра деталей с простой или умеренной геометрией. Она обычно используется для изготовления плоских пластин, ступенчатых блоков, коллекторов, кронштейнов, фитингов, пресс-форм, штампов и прототипов. Это также практичный выбор для деталей с просверленными отверстиями, фрезерованными пазами, карманами и простыми контурными поверхностями. В отраслях, требующих высокой повторяемости, 3-осевая обработка часто применяется для изготовления конструктивных элементов, деталей приспособлений и прецизионно обработанных корпусов.

К распространенным типам деталей относятся:

• Плоские пластины и базовые компоненты.

• Кронштейны и монтажные детали.

• Ступенчатые блоки и коллекторы.

• Прототипы и образцы деталей.

• Пресс-формы и штампы.

• Простые контурные детали без поднутрений.

• Детали, связанные с зубчатыми передачами, и вращающиеся детали с базовой геометрией.

Промышленное применение 3-осевой обработки

3-осевая обработка широко используется во многих отраслях, поскольку она обеспечивает хороший баланс точности, эффективности и контроля затрат.

Авиакосмическая отрасль

3-осевая обработка используется для авиакосмических деталей, таких как фитинги, кронштейны и легкие конструктивные элементы. Она поддерживает обработку специализированных материалов и жестких допусков на размеры.

Автомобильная промышленность

В автомобильной промышленности 3-осевая обработка обычно используется для корпусов, валов, крыльев, панелей и компонентов, связанных с двигателем. Она особенно полезна для деталей, требующих стабильных допусков и повторяемого производства.

Электроника

3-осевая обработка широко используется для кожухов, корпусов и радиаторов. Она помогает создавать точные формы и поверхности, способствующие сборке и отводу тепла.

Медицинские устройства

Медицинские детали часто изготавливаются из титана, нержавеющей стали и композитных материалов.3-осевой портальный обрабатывающий центрподходит для компонентов, требующих точности, качества поверхности и стабильности.

Инструментальное и штамповое производство

3-осевая обработка играет важную роль в производстве инструментов и штампов. Она обычно используется для корпусов пресс-форм, штампов и деталей оснастки, требующих надежной точности и повторяемости.

Процесс 3-осевой обработки против процесса 5-осевой обработки с ЧПУ

Услуги обработки с ЧПУ Taikan

Услуги обработки с ЧПУ Taikan разработаны для поддержки широкого спектра требований к деталям, от стандартной 3-осевой обработки до передовых5-осевая обработкарешений. Мы помогаем клиентам выбрать наиболее подходящий процесс, исходя из геометрии детали, материала, требований к точности и производственных целей.

Обладая большим техническим опытом в планировании процессов обработки, интеграции оборудования и поддержке приложений,Taikanпредоставляет надежные решения с ЧПУ для отраслей, требующих стабильности, эффективности и качества. Будь то проект с простыми конструктивными деталями или сложными высокоточными компонентами, наша цель — предложить практичное решение обработки, соответствующее реальным производственным потребностям.

Уэйн Чжао

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
