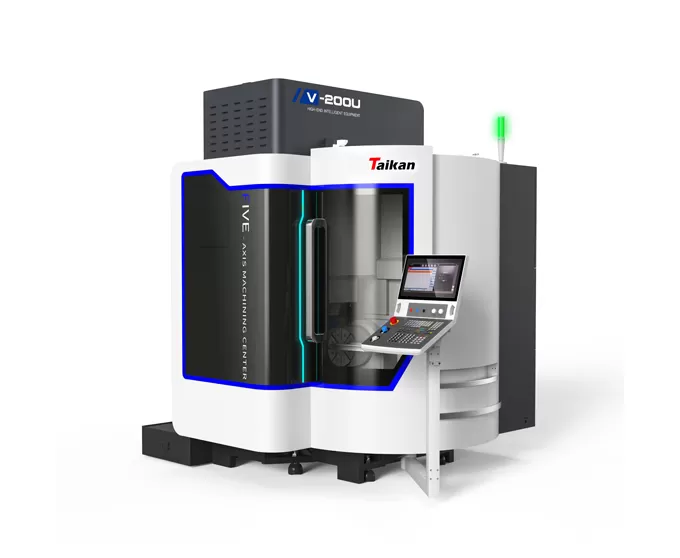

Характеристика V-200U Вертикальный 5-осевой обрабатывающий центр

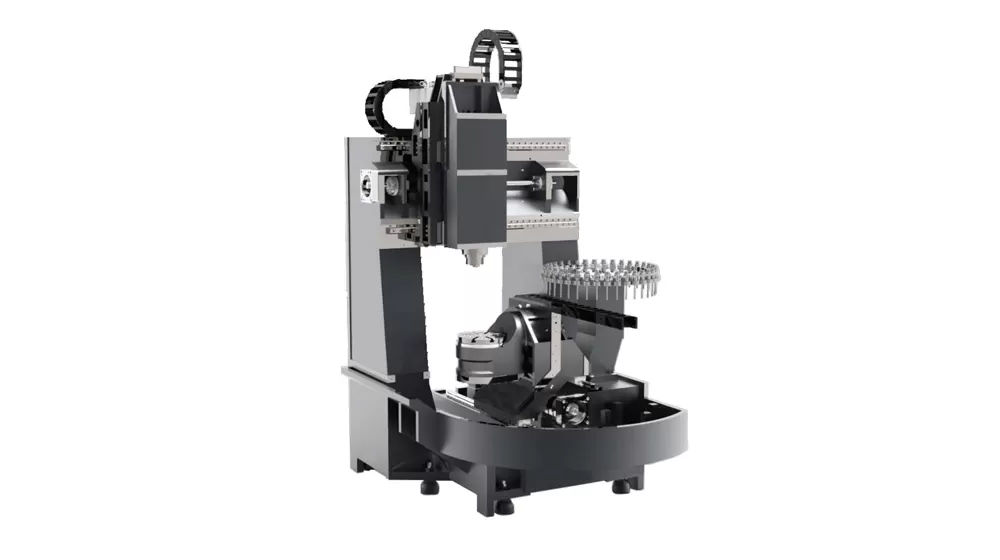

Структура с высокой жесткостью

О-образная конструкция портального типа высокой жесткости, высококачественный серый чугун: обеспечивает высокую жесткость и стабильность, уменьшая деформацию и повышая точность.
Ступенчатое расположение направляющих балок балки, короткое расстояние от шпинделя до балки: Повышает жесткость и повышает точность обработки.
Поворотный стол с одним рычагом, минимальное расстояние от точки привода оси X до точки обработки: снижает вибрацию, повышая точность и эффективность.

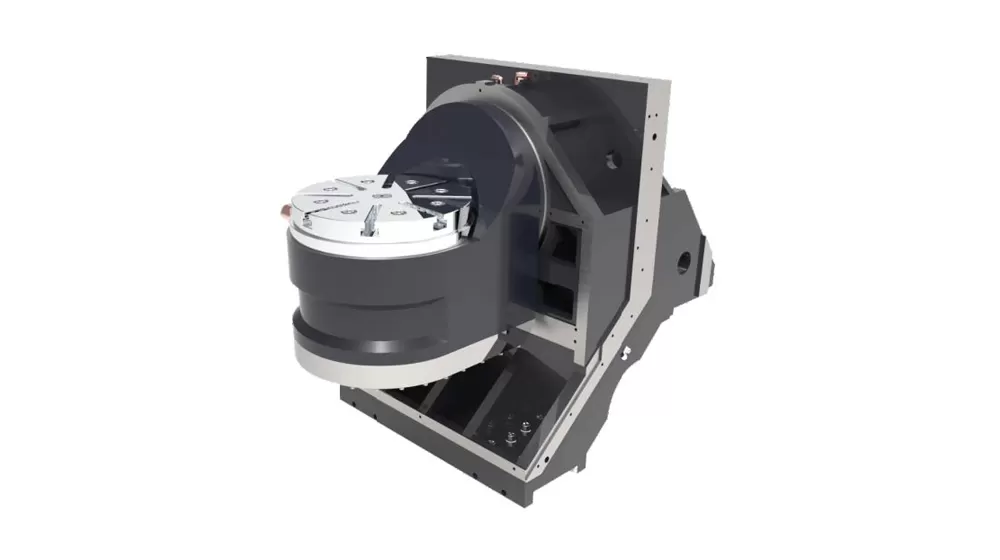

Высокая-Точность Прямой Привод Поворотный Стол

Бескаркасные двигатели с прямым приводом с высоким крутящим моментом: обеспечивают высокую жесткость и точность, непосредственно управляя осями B/C, снижая механические потери.
Компактная конструкция, ротор двигателя, интегрированный с поворотным механизмом: Повышает стабильность и точность.
Статор двигателя, охлаждаемый охлаждающей жидкостью: обеспечивает термическую стабильность, уменьшая погрешности точности, вызванные изменениями температуры.
Максимальная скорость осей B/C: 50 об/мин: Отвечает требованиям сложной обработки и повышает эффективность.

Высокоскоростной моторизованный шпиндель

Высокоскоростной моторизованный шпиндель HSK E40
Максимальная скорость до 30 000 об/мин.

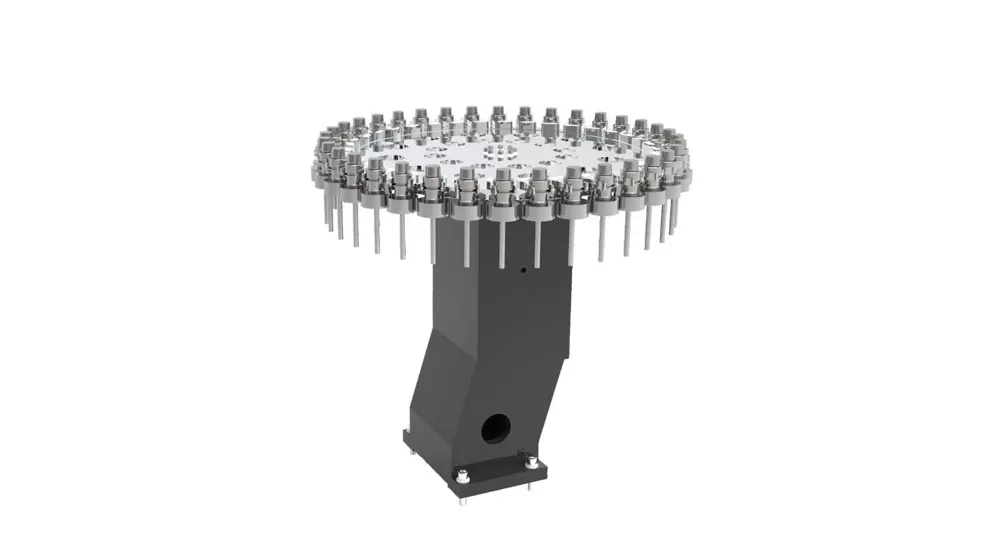

30-Инструмент Зонтик Журнал

Высокая-Точность Прямой Привод Поворотный Стол

Высокоскоростной моторизованный шпиндель

Применение V-200U Вертикальный 5-осевой обрабатывающий центр

Широко используется при обработке рабочих колес, автомобильных деталей, прецизионных пресс-форм, медицинских устройств и других сложных компонентов.

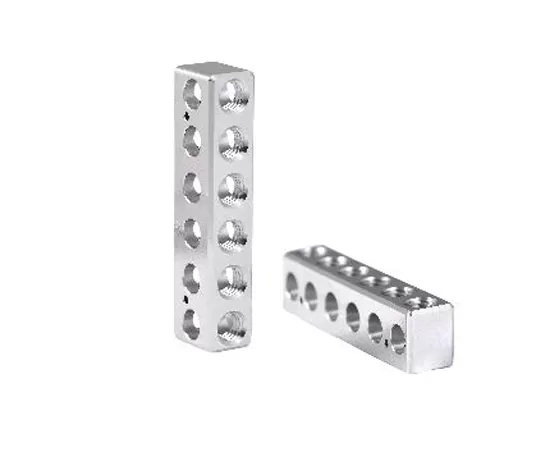

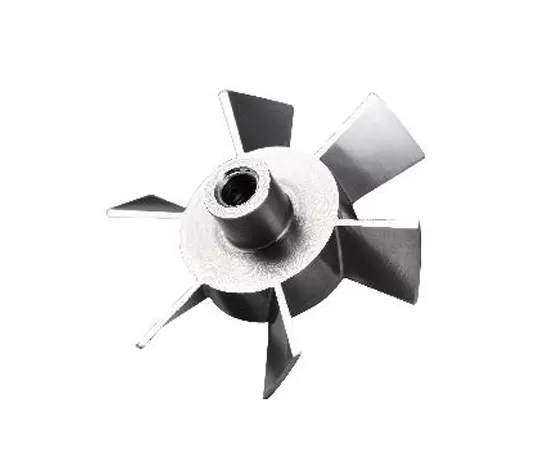

Пример заготовки 1

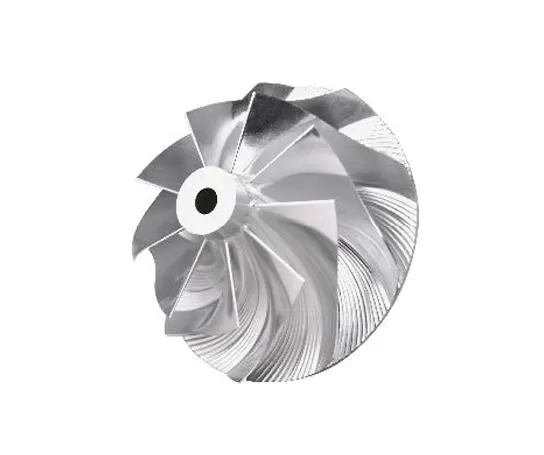

Пример заготовки 2

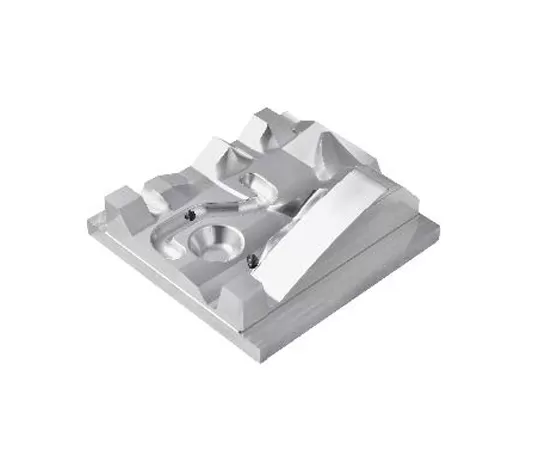

Пример заготовки 3

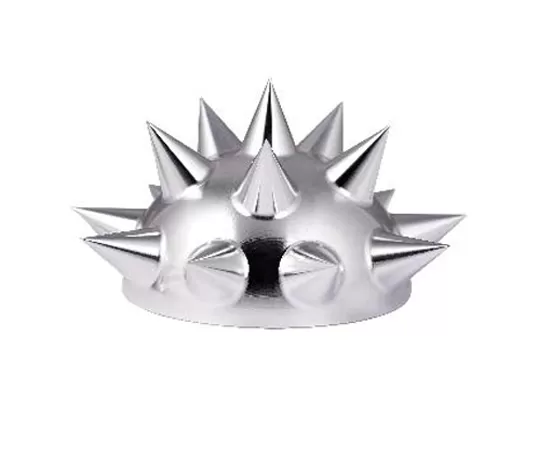

Пример заготовки 4

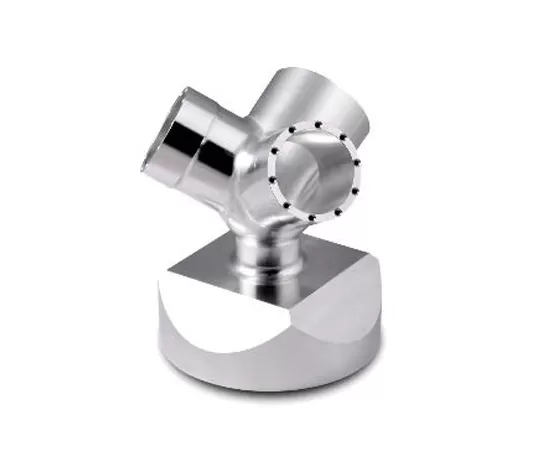

Пример заготовки 5

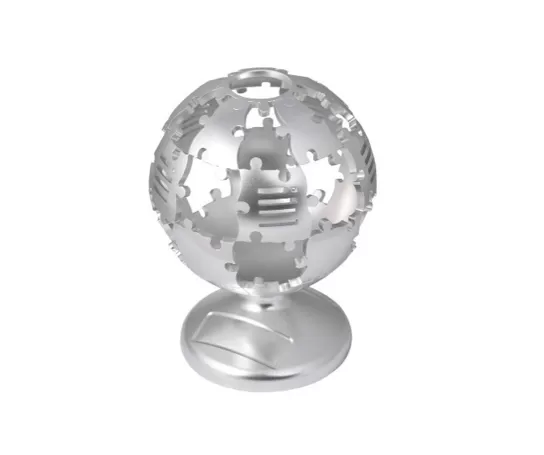

Пример заготовки 6

Пример заготовки 7

Видео процесса обработки на 5‑осевом станке с ЧПУ Taikan HV‑200U

Технические характеристики вертикального 5‑осевого обрабатывающего центра HV-200U

Item		Unit	V-200U
Перемещение	Перемещение по осям X/Y/Z	mm	500/280/300
	Диапазон поворота оси B	°	+30°~ -120°
	Диапазон поворота оси C	°	360°
	Расстояние от торца шпинделя до поверхности рабочего стола	mm	100-400
Стол	Размер стола	mm	Φ260
	Макс. нагрузка	kg	30
	Т‑образный паз (количество пазов – ширина паза * шаг)	mm	8-14*45° (равномерно распределены)
Скорость	Скорость быстрого перемещения по осям X/Y/Z	мм/мин	24000
Скорость	Скорость быстрого вращения по осям B/C	об/мин	50/50
Точность	Точность позиционирования по осям X/Y/Z	mm	0.006/0.006/0.006
	Повторяемость по осям X/Y/Z	mm	0.004/0.004/0.004
	Точность позиционирования по осям B/C	sec	8/8
	Повторяемость по осям B/C	sec	5/5
Шпиндель	Мощность двигателя шпинделя (S1/S6)	kW	11/19
	Крутящий момент двигателя шпинделя (S1/S6)	Nm	5/8.7
	Частота вращения шпинделя	об/мин	0~30000
	Характеристики оправки	/	HSK E40
Инструментальный магазин	Конструкция инструментального магазина	/	Зонтичный инструментальный магазин
	Емкость инструментального магазина	T	30
	Макс. вес инструмента	kg	1.2
	Макс. длина инструмента	mm	150
	Макс. диаметр (полный/соседний пустой)	mm	φ40/φ60
Прочее	Система ЧПУ	/	Siemens SINUMERIK ONE
	Требование к давлению воздуха	MPa	0.6~0.8
	Общая электрическая мощность	kW	32
	Габариты станка (длинаширинавысота)	mm	320040002700
	Масса основного станка (приблиз.)	KG	5500
