Name: HG-V1218D Портальный обрабатывающий центр со шпинделем с прямым приводом
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Характеристика портального обрабатывающего центра HG-V1218D с прямым приводом шпинделя

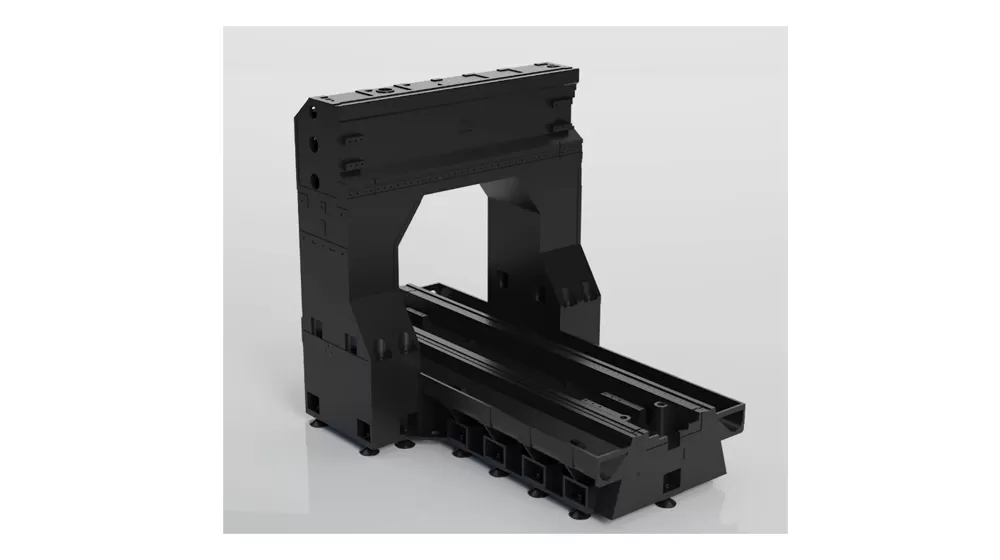

Структура машины

Интегрированный дизайн: Машина отличает типа козловой структурой с интегрированными столбцом и поперечной балкой, увеличивая общую ригидность.
Система баланса оси Z: использует давление азота, чтобы уравновесить вес шпиндельной коробки и плунжер, уменьшая нагрузку на серводвигатель. Это сводит к минимуму вибрацию и деформацию, повышая точность обработки и стабильность. Кроме того, он снижает механический износ, продлевая срок службы машины.

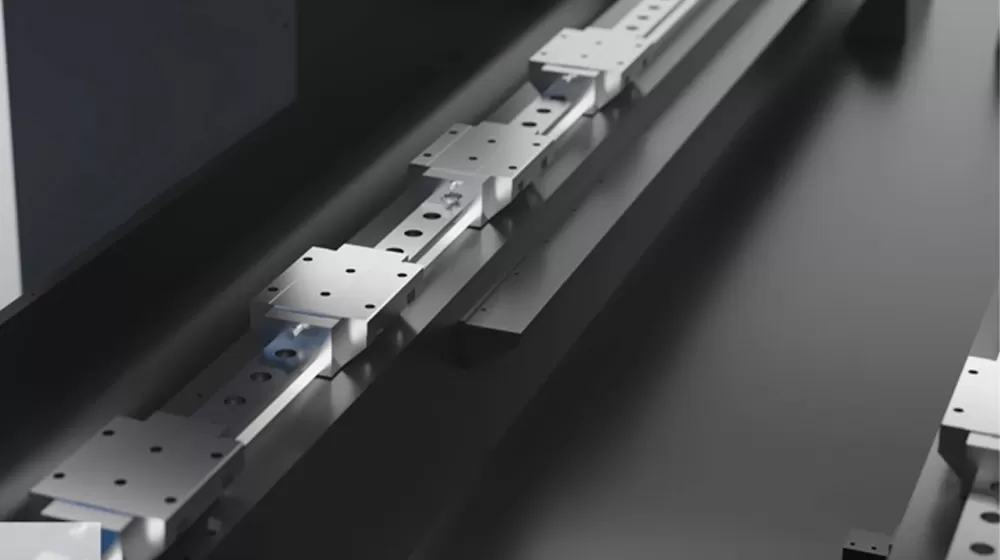

3-осевая система движения

3-осевая направляющая: имеет линейную направляющую роликового типа, обеспечивающую быстрый динамический отклик и высокую точность, обеспечивая плавную работу без ползания.
Система привода: Мотор сервопривода сразу соединен с высокоточным винтом шарика, совмещенным с фиксированной пре-напряженной структурой на обоих концах, достигая высоких точности и стабильности передачи.

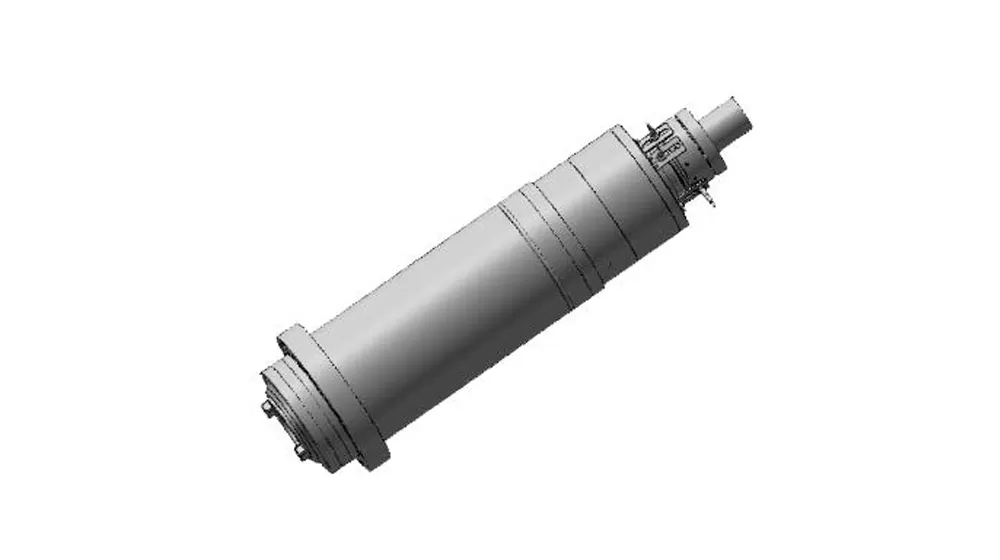

Высокоскоростной шпиндель с прямым соединением

Высокоскоростной шпиндель: шпиндель с прямой связью BT40 с максимальной скоростью 12000 об/мин, обеспечивающий отличную эффективность и производительность резки.
Предотвращение охлаждающей жидкости: передняя часть шпинделя имеет лабиринтную конструкцию уплотнения и систему защиты от воздушной завесы, эффективно предотвращающую попадание охлаждающей жидкости в подшипники шпинделя, продлевая срок службы.
Контроль температуры: оснащен центральной функцией продувки воздухом и автоматической системой охлаждения циркуляции, что значительно снижает повышение температуры и тепловую деформацию, обеспечивая высокую точность обработки и стабильность.

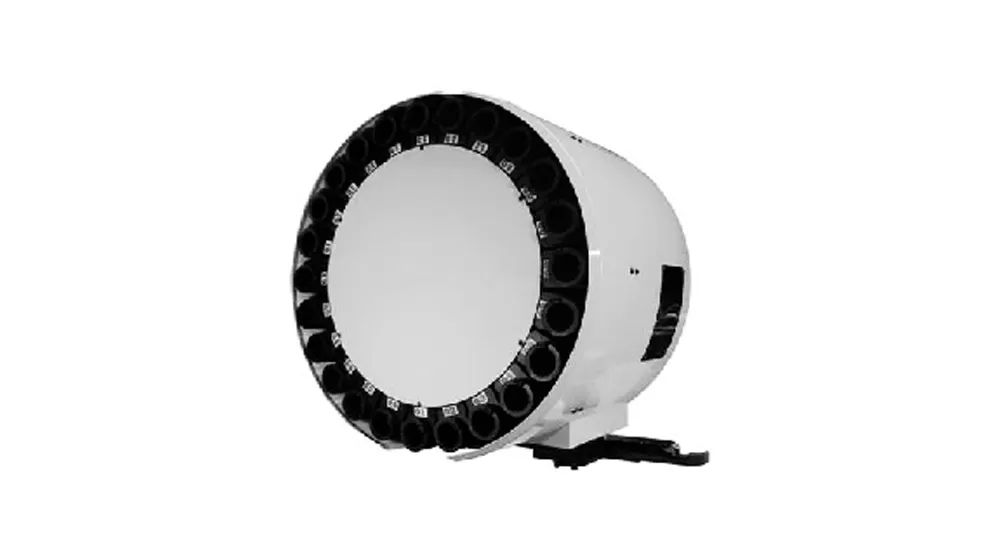

УВД

Магазин с дисками 24 Tool

Высокоскоростной шпиндель с прямым соединением

Применение портального обрабатывающего центра с прямым приводом шпинделя HG-V1218D

Серия станков в основном используется для высокоскоростной и высокоточной обработки деталей в таких отраслях, как автомобильные компоненты, пресс-формы, строительная техника, клапаны, рельсовый транспорт, энергетика, сельскохозяйственная техника и горнодобывающая техника.

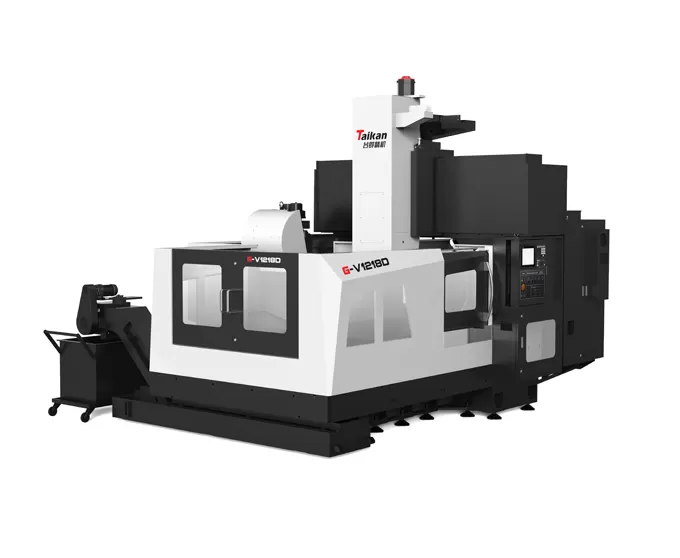

Портальный обрабатывающий центр с прямым приводом шпинделя G-V1218D

Item			Unit	HG-V1218D	HG-V1220D	HG-V1225D	HG-V1230D	HG-V1630D	HG-V1220D（BT50）
Перемещения	Перемещение по оси X		mm	1800	2100	2600	3150	3150	2100
	Перемещение по оси Y		mm	1380 (+50 смена инструмента)	1500			1800	1500 (+50 смена инструмента)
	Перемещение по оси Z		mm	700					700
	Расстояние от торца шпинделя до стола		mm	150～850	195～895				100～800
	Эффективная ширина портала		mm	1350	1560			1800	1560
Стол	Размер стола (Д×Ш)		mm	1800*1250	2000*1250	2500*1250	3000*1250	3000*1600	2000*1250
	Макс. нагрузка		kg	4000	4000	5000	6000	8000	4000
	Т-образный паз (Ширина×Шаг×Кол-во)		mm	22×160×7	22×160×7			22×160×9	22×160×7
Шпиндель	Тип привода		/	Прямое соединение					Прямое соединение
	Макс. частота вращения шпинделя		об/мин	12000					8000 (опц. 10000)
	Мощность шпинделя (Ном./Пик.)		kW	11/15					15/18,5 (опц. 11/15)
	Крутящий момент (Ном./Пик.)		N.m	52.5/95.5					143/236 (опц. 52,5/95,5)
	Конус шпинделя		/	BBT40/BT40					BT50 (опц. BBT50)
УАСИ (опц.)	Количество инструментов		шт.	24					опц. 24
	Макс. диаметр инструмента (полный/соседние свободны)		mm	Φ80/Φ150					опц. Φ110/Φ200
	Макс. длина инструмента		mm	250					опц. 350
	Макс. вес инструмента		kg	7					опц. 18
Скорость	Диапазон подачи (резание)		м/мин	10					10
	Скорость быстрых перемещений (оси X/Y/Z)		м/мин	20/20/16		16/16/12			16/16/12
Точность	Точность позиционирования		mm	0.015/0.012/0.012		0.02/0.015/0.012			0.015/0.012/0.012
	Повторяемость		mm	0.008/0.008/0.008		0.012/0.008/0.008			0.008/0.008/0.008
Прочее	Противовес оси Z		/	Азотное уравновешивание					Азотное уравновешивание
	Система ЧПУ		/	FANUC 0i-MF PLUS (опц. Mitsubishi M80, Siemens 828D)					Mitsubishi M80
	Подача воздуха	Flow	л/мин	280 (ANR)					280 (ANR)
		Давление	MPa	0,5~0,8					0,5~0,8
	Общая электрическая мощность		kVA	40					40
	Емкость бака СОЖ		л	400					400
	Габариты станка	Длина	mm	5000	5100	6300	7800	7800	5100
		Ширина	mm	4700	4900			5400	4800
		Высота	mm	4400	4550			4550	4550
	Ограждение станка		-	Полное ограждение из листового металла					Полное ограждение из листового металла

Информация на этой странице предназначена только для ознакомления. Характеристики и детали могут изменяться в связи с модернизацией или улучшением продукции. Для получения дополнительной информации свяжитесь с нами.
