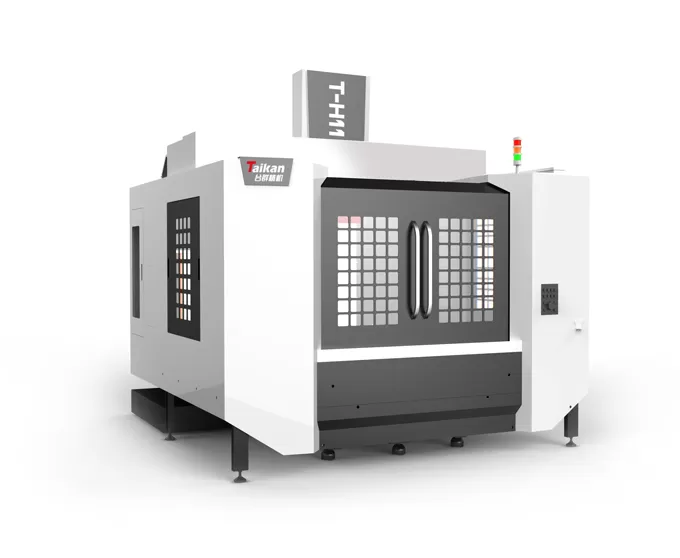

Name: HT-H11 Горизонтальный обрабатывающий центр
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Характеристика горизонтального обрабатывающего центра HT-H11

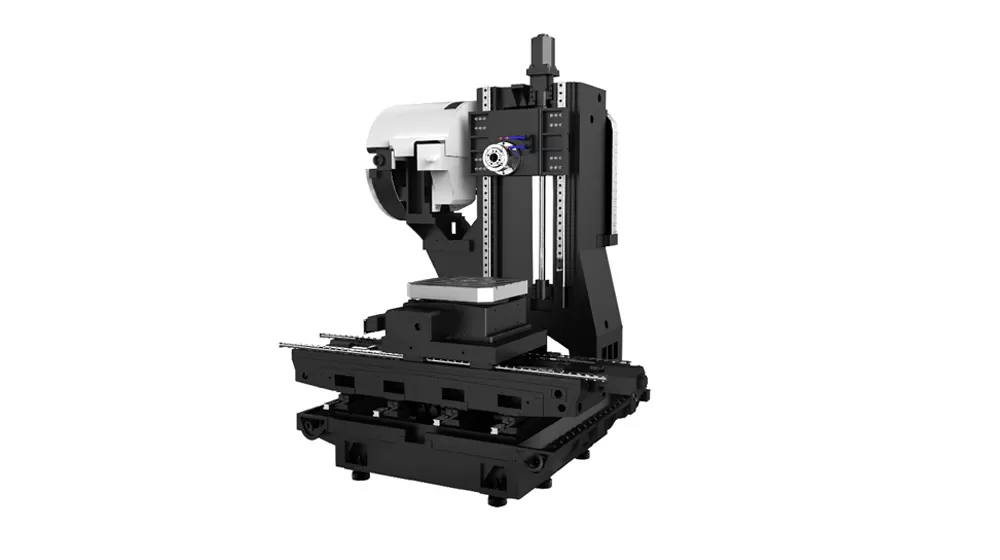

Структура машины

Машина имеет поперечный скользящий стол и фиксированную структуру колонны. Он оборудован с сверхразмерным, стабилизированным основанием и высоко-ригидностью, столбцом крупн-пяди. Ключевые компоненты изготовлены из высокопрочных чугунных материалов для повышения прочности и стабильности.

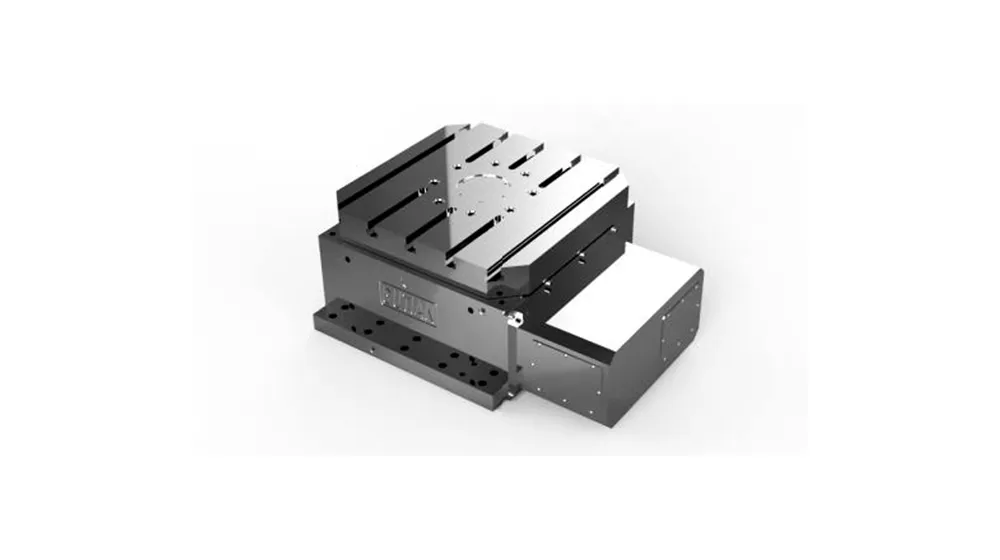

Кулачк-Тип CNC роторный стол

Минимальная индексация: Поворотный стол предлагает минимальную индексацию 0001 °.
Высокая точность и скорость: Поворотный стол с ЧПУ кулачкового типа использует движущую поверхность с постоянной скоростью кулачка и предварительно нагруженный контакт качения между поверхностью кулачка и игольчатым подшипником на башне, обеспечивая высокую точность, высокую скорость, нулевой люфт и способность обрабатывать тяжелые грузы.

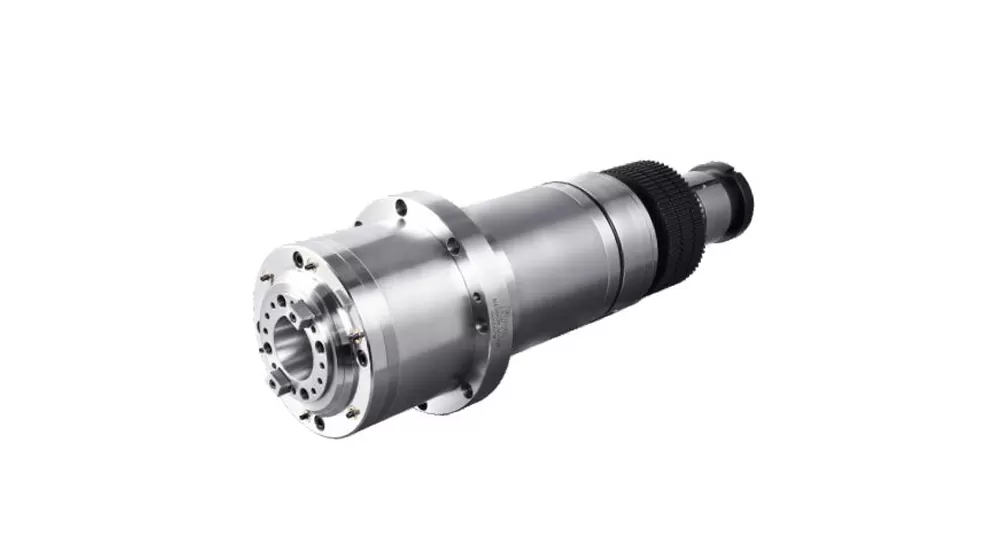

BT40-12000rpm Блок шпинделя с прямым приводом

Система охлаждения масла: оснащена системой охлаждения масла для предотвращения тепловой деформации шпинделя, обеспечивая стабильную работу.
Конструкция носа лабиринтного типа: имеет носовую часть лабиринтного типа с функцией защиты от воздушной завесы для предотвращения проникновения охлаждающей жидкости, повышения прочности и точности шпинделя.

24T Диск Инструмент Журнал

Управление угловым энкодером: использует угловой энкодер для управления изменением инструмента, обеспечивая стабильные и надежные сигналы для плавной и точной смены инструмента.
Механизм с кулачковым приводом: магазин для инструментов с кулачковым приводом гарантирует высокоточное вращение, обеспечивая плавную работу даже с тяжелыми инструментами.
Полностью закрытая конструкция: полностью закрытая конструкция предотвращает попадание металлических опилок на инструментальный магазин, защищая инструменты и поддерживая точность обработки, одновременно повышая общую стабильность.

BT40-12000rpm Блок шпинделя с прямым приводом

Применение горизонтального обрабатывающего центра HT-H11

Станок подходит для многономенклатурной, мелкосерийной обработки сложных деталей, таких как корпусные элементы среднего и малого размера, пластины, диски, клапаны, корпуса и пресс-формы. Он широко используется в таких отраслях, как производство прецизионных деталей, продукция 5G, метизы, автомобильные компоненты и медицинские устройства.

Горизонтальный обрабатывающий центр с ЧПУ

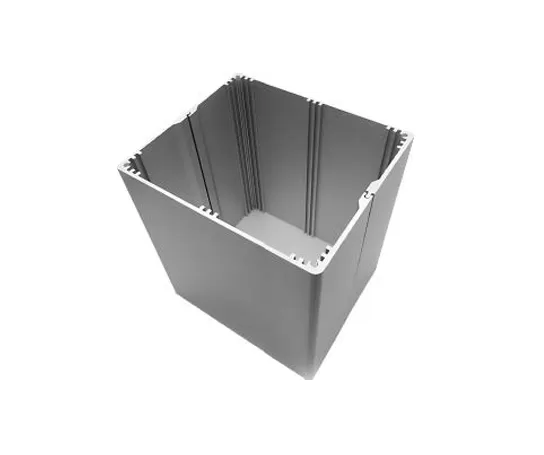

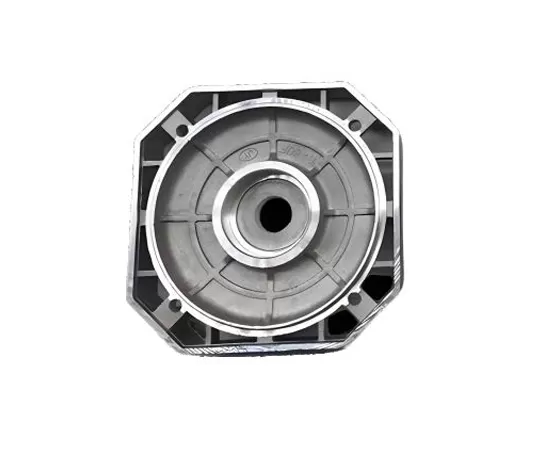

Пример заготовки 1

Пример заготовки 2

Пример заготовки 3

Пример заготовки 4

Пример заготовки 5

Технические характеристики горизонтального обрабатывающего центра HT-H11

Name		Unit	HT-H11	Примечания
Перемещение	Перемещение стола (ось X)	mm	1100	Влево-вправо
	Перемещение каретки (ось Z)	mm	650	Вперед-назад
	Перемещение шпиндельной бабки (ось Y)	mm	600	Вверх-вниз
	Расстояние от торца шпинделя до центра стола	mm	175～825
	Расстояние от оси шпинделя до поверхности стола	mm	20～620
	Макс. диаметр вращения заготовки	mm	1200
	Макс. допустимая высота заготовки	mm	720	Рабочая поверхность
Стол	Размер стола	mm	500*500
	Макс. нагрузка	Kg	500
	Т-образный паз (количество пазов - ширина паза * шаг)	mm	5-18*100
	Центрирующее отверстие	mm	Φ100H7
	Точность деления	arc.sec	±15
	Повторяемость	arc.sec	±8
	Давление фиксации	кг/см2	35
	Макс. скорость	rpm	40
	Мин. единица деления	град(°)	0.001
Шпиндель	Мощность двигателя (номинальная/кратковременная)	kw	7.5/11
	Крутящий момент двигателя (номинальный/кратковременный)	N.m	35.8/95.5
	Скорость	об/мин	12000 (прямое соединение)
	Диаметр шпинделя	mm	φ150
	Характеристики инструментальной оправки		BT40
	Спецификация заклепки		P40T-I (MAS403)
Скорость	Диапазон скоростей рабочей подачи	мм/мин	1-10000
Скорость	Скорость быстрого перемещения по осям X, Y, Z	м/мин	36
Точность	Точность позиционирования (X/Y/Z)	mm	0.01	GB/T 18400.4 (полный ход)
Точность	Повторяемость позиционирования (X/Y/Z)	mm	0.007
Инструментальный магазин	Ёмкость инструментального магазина	T	24

Информация на данной странице представлена исключительно для ознакомления. Технические характеристики и детали могут быть изменены в связи с модернизацией или усовершенствованием продукции. Для получения дополнительной информации свяжитесь с нами.
