Вертикальный обрабатывающий центр vs. Горизонтальный обрабатывающий центр: объяснение ключевых различий

Перевод начинается: Вертикальный обрабатывающий центр (VMC) и горизонтальный обрабатывающий центр (HMC) — два основных типа обрабатывающих центров с ЧПУ, используемых в современном производстве. Основное различие заключается в ориентации шпинделя: VMC имеют вертикально установленный шпиндель, а HMC — горизонтальный.

Вертикальные обрабатывающие центры широко используются для прецизионной обработки, изготовления пресс-форм и мелко- и среднесерийного производства благодаря своей гибкости, более низкой стоимости и простоте настройки. Горизонтальные обрабатывающие центры, с другой стороны, предназначены для крупносерийного и тяжелого машиностроения, обеспечивая лучшее удаление стружки, более длительный срок службы инструмента и более высокий потенциал автоматизации.

Понимание различий между VMC и HMC помогает производителям выбирать правильное решение для обработки, чтобы повысить производительность, точность обработки и общую эффективность производства.

Сравнительная таблица VMC и HMC

Ключевые различия между вертикальными и горизонтальными обрабатывающими центрами

Наиболее существенное различие между вертикальными (VMC) и горизонтальными (HMC) обрабатывающими центрами заключается в ориентации шпинделя и вытекающей динамике обработки.

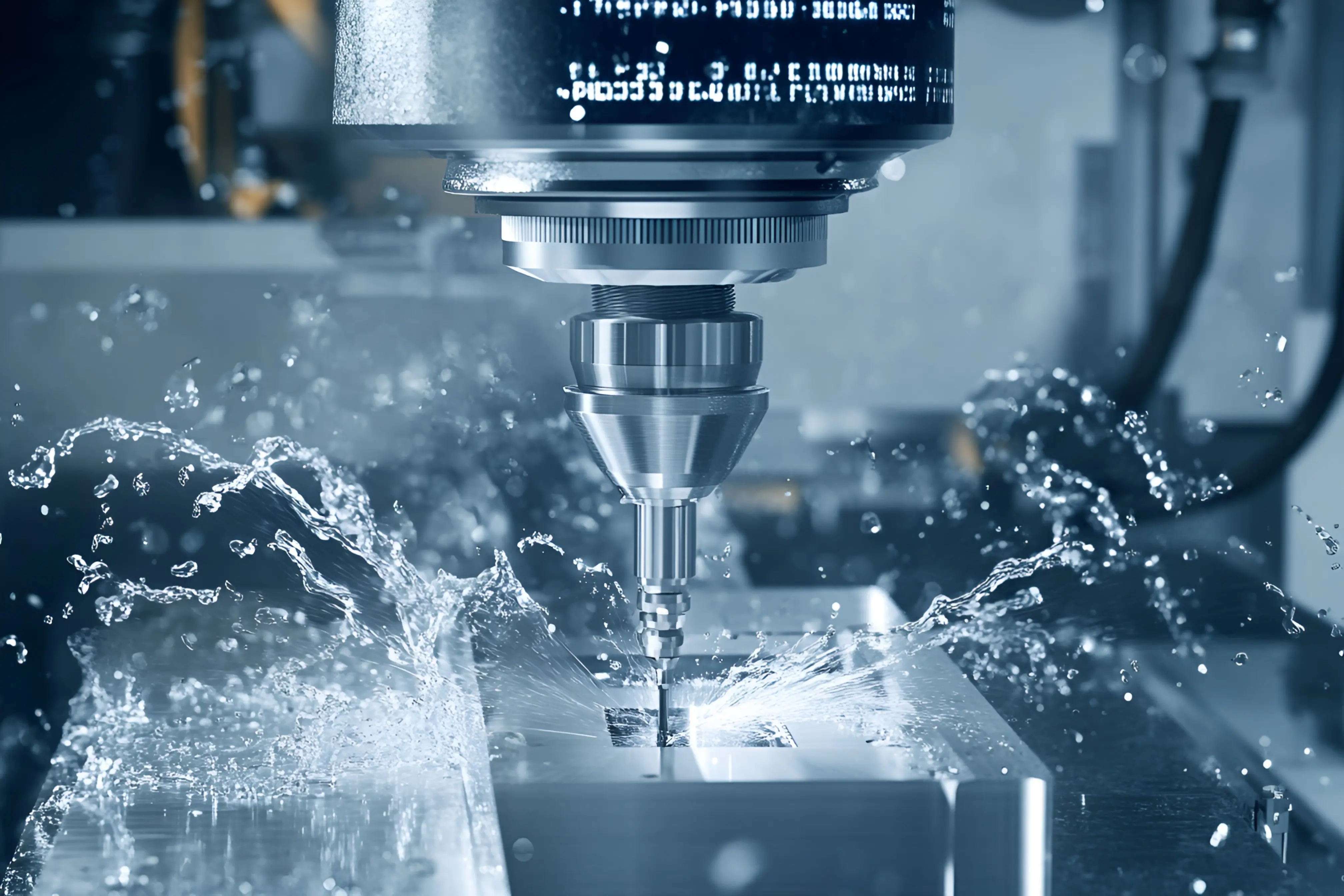

In a вертикальный обрабатывающий центр, шпиндель перемещается вертикально по оси Z, позволяя операторам четко видеть зону резания. Эта обзорность упрощает настройку и контроль, делая VMC особенно подходящими для точной обработки и производства сложных деталей.

Напротив, HMC располагают шпиндель горизонтально. Такая конструкция позволяет стружке падать из зоны резания, уменьшая скопление стружки и повышая стабильность обработки. В результате HMC часто обеспечивают лучший срок службы инструмента и широко используются в крупносерийном производстве.

Еще одно структурное различие — система крепления заготовок. VMC обычно используют плоские столы, что делает настройку приспособлений простой и гибкой. HMC часто применяют приспособления типа "панель", позволяющие обрабатывать несколько деталей за одну установку, повышая производительность.

Преимущества вертикальных обрабатывающих центров с ЧПУ

Вертикальные обрабатывающие центры с ЧПУ (VMC) широко применяются в современном производстве благодаря своей гибкости, точности и простоте эксплуатации. Вертикальная конструкция шпинделя обеспечивает отличную обзорность и доступность, делая их подходящими для обработки сложных компонентов с жесткими допусками.

Ключевые преимущества VMC

1. Отличная обзорность и легкая настройка

Вертикальная ориентация шпинделя позволяет операторам четко наблюдать зону резания. Это повышает эффективность настройки и облегчает контроль операций обработки и корректировку параметров при необходимости.

2. Идеальны для сложных и точных деталей

VMC хорошо подходят для обработки сложной геометрии и точных компонентов. Такие отрасли, как авиакосмическая, пресс-формы и потребительская электроника, полагаются на VMC для высокоточной обработки.

3. Эффективная обработка легких материалов

Вертикальные обрабатывающие центры особенно хорошо работают при обработке таких материалов, как алюминий, пластики и легкие сплавы. Высокая скорость шпинделя позволяет вести эффективную высокоскоростную обработку и повысить производительность.

4. Простота эксплуатации и гибкое производство

Современные VMC часто оснащаются удобными интерфейсами ЧПУ и продвинутой интеграцией ПО. Это упрощает программирование, сокращает время обучения операторов и позволяет производителям быстро адаптироваться к различным производственным задачам. Например, Taikan Machine предлагает ряд решений VMC, включая серии S, H и M, разработанные для поддержки различных требований обработки в разных отраслях.

Преимущества горизонтальных обрабатывающих центров

Горизонтальные обрабатывающие центры (HMC) разработаны для высокоэффективной и тяжелой обработки. Горизонтальная конструкция шпинделя улучшает удаление стружки и поддерживает стабильную обработку крупных компонентов и крупносерийное производство.

Ключевые преимущества HMC

1. Превосходное удаление стружки

Благодаря горизонтальному расположению шпинделя стружка естественным образом падает из зоны резания. Это предотвращает скопление стружки, уменьшает износ инструмента и повышает стабильность обработки.

2. Подходят для крупных и тяжелых заготовок

HMC обеспечивают прочную конструктивную поддержку для обработки более крупных и тяжелых компонентов. Горизонтальная конструкция более эффективно распределяет силы резания и снижает риск деформации детали.

3. Более высокая производительность в массовом производстве

Горизонтальные обрабатывающие центры обычно используются в условиях крупносерийного производства, таких как автомобильная и энергетическая отрасли. Их эффективность помогает поддерживать постоянную пропускную способность и стабильность производства.

4. Расширенные возможности автоматизации

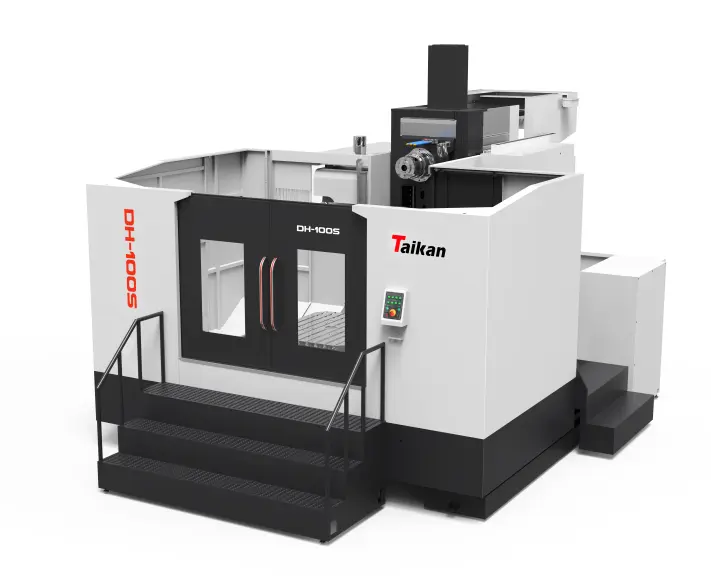

Многие современные HMC оснащены сменщиками паллет и автоматизированными системами крепления заготовок, что позволяет вести обработку без участия оператора и непрерывные производственные циклы. Это значительно повышает производительность и снижает затраты на рабочую силу. Taikan’sгоризонтальный обрабатывающий центринтегрирует жесткие конструкции станков и передовые технологии автоматизации для поддержки сложных промышленных применений.

Когда выбирать вертикальный, а не горизонтальный обрабатывающий центр

Выбор между вертикальным (VMC) и горизонтальным (HMC) обрабатывающим центром зависит главным образом от производственных требований, характеристик деталей и условий производства.

В целом, VMC предпочтительны для гибкости и точной обработки, в то время как HMC лучше подходят для крупносерийного производства и тяжелых компонентов.

Правильный выбор обрабатывающего центра может повысить производительность, эффективность и конкурентоспособность.Taikan Machineсочетает передовые технологии, надежное оборудование и экспертные рекомендации, чтобы помочь производителям выбрать наиболее подходящее решение, балансируя первоначальные инвестиции с долгосрочной эффективностью производства.

Готовы оптимизировать производство?Свяжитесь с намисегодня, чтобы обсудить ваши потребности в обработке и найти идеальное решение для вашего предприятия. Наши эксперты готовы предоставить индивидуальную консультацию и гарантировать, что ваши инвестиции принесут максимальную отдачу.
