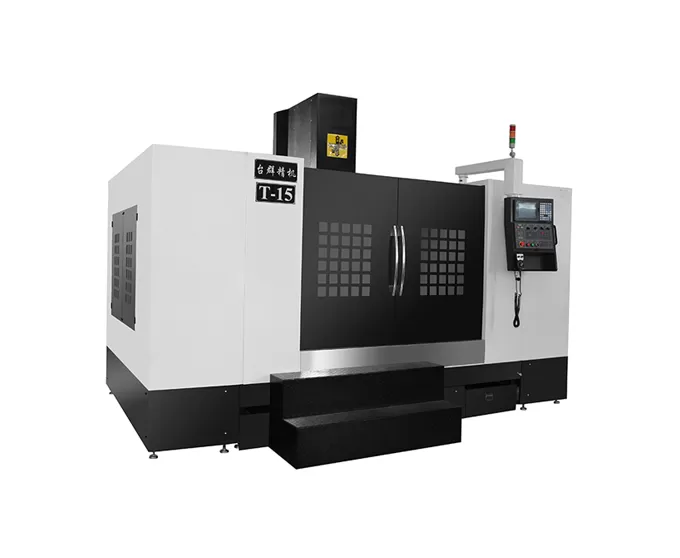

Name: HT-15 Вертикальный обрабатывающий центр с коробчатыми направляющими
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Характеристика вертикального обрабатывающего центра HT-15 с направляющими коробчатого типа

Структура машины

Фиксированная конструкция поперечного скольжения колонны с негабаритным стабильным основанием для обеспечения высокой несущей способности.

Изготовлен из высокопрочного чугуна, обеспечивающего отличную жесткость и стабильную точность.

Направление для трехосной коробки

Оси X, Y и Z оснащены прецизионно закаленными направляющими из чугуна, с поверхностным композитным покрытием, соединенным с покрытием из ПТФЭ (политетрафторэтилена).

Эта конструкция обеспечивает высокую жесткость и отличную амортизацию, что делает ее идеальной для тяжелой резки литейной стали с высокой твердостью.

Шпиндель

Высокоскоростной шпиндельный блок (BT50, 8000 об/мин) с лабиринтной конструкцией и защитой от воздушной завесы, предотвращающей попадание охлаждающей жидкости в подшипники шпинделя.

Противовес оси Z

Противовес с центральной направляющей помогает движению передней бабки

Оптимизация нагрузочных характеристик оси Z

Применение вертикального обрабатывающего центра HT-15 с направляющими скольжения

В основном используется в производстве пресс-форм, а также широко применяется в аэрокосмической промышленности, энергетическом оборудовании, автомобилестроении, производстве медицинских приборов и других отраслях.

Пример заготовки 1

Вертикальный обрабатывающий центр машина

Пример заготовки 2

Пример заготовки 3

Пример заготовки 4

Технические характеристики вертикального обрабатывающего центра с коробчатыми направляющими HT-15

Item			Unit	HT-15	Примечания
Перемещения	Перемещение стола (ось X)		mm	1500
	Перемещение салазок (ось Y)		mm	800
	Перемещение шпиндельной бабки (ось Z)		mm	700
	Расстояние от торца шпинделя до стола		mm	170～870
	Расстояние от оси шпинделя до колонны		mm	810
Стол	Размер стола		mm	1700×800
	Максимальная нагрузка на стол		kg	1500
	Т-образные пазы (Кол-во — Ширина × Шаг)		mm	5-22×135
Шпиндель	Мощность двигателя (продолж./30 мин)		kW	15/18.5
	Диапазон частот вращения		rpm	50～8000 (ремённый привод)
	Диаметр шпинделя		mm	φ155
	Тип инструментального патрона		–	BT50
	Тип тягового болта		–	P50T-I (MAS403)
Скорости	Диапазон подач		мм/мин	1-10000
Скорости	Скорость быстрых перемещений (X/Y/Z)		м/мин	41255
Точность	Точность позиционирования (X/Y/Z)		mm	0.02	GB/T18400.4 (полный ход)
Точность	Повторяемость (X/Y/Z)		mm	0.01
Прочее	Система ЧПУ		–	Mitsubishi M80VA
	Подача воздуха	Flow	л/мин	≥280 (ANR)
	Подача воздуха	Давление	MPa	0.6~0.8
	Электропитание		kVA	35
	Объём бака СОЖ		л	350
	Габаритные размеры станка		mm	437032003500	по осям X/Y/Z
	Масса станка (прибл.)		kg	11300

Информация на данной странице предназначена только для ознакомления. Технические характеристики и детали могут изменяться в связи с модернизацией или усовершенствованием продукции. Для получения дополнительной информации обращайтесь к нам.
