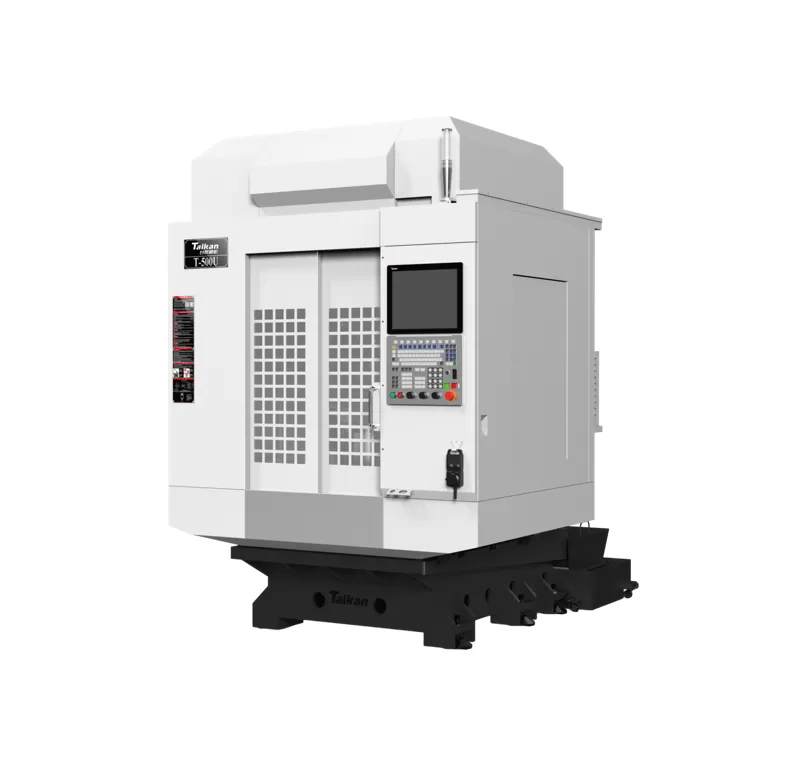

Name: HT-500U 5-осевой одновременный сверлильно-резьбонарезной обрабатывающий центр
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Характеристика HT-500U 5-осевого резьбонарезного обрабатывающего центра

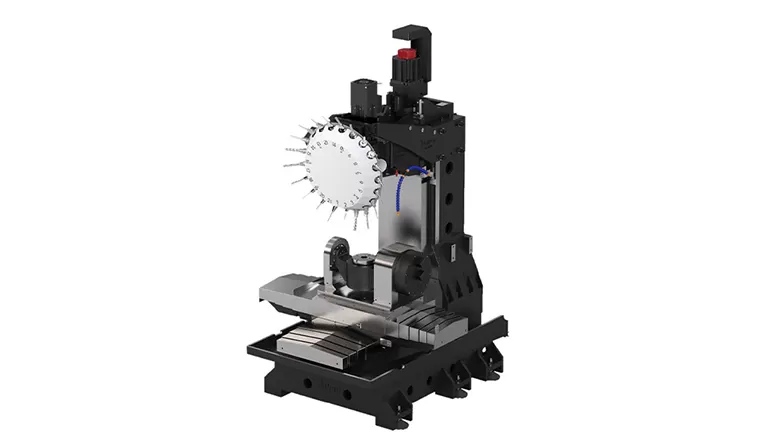

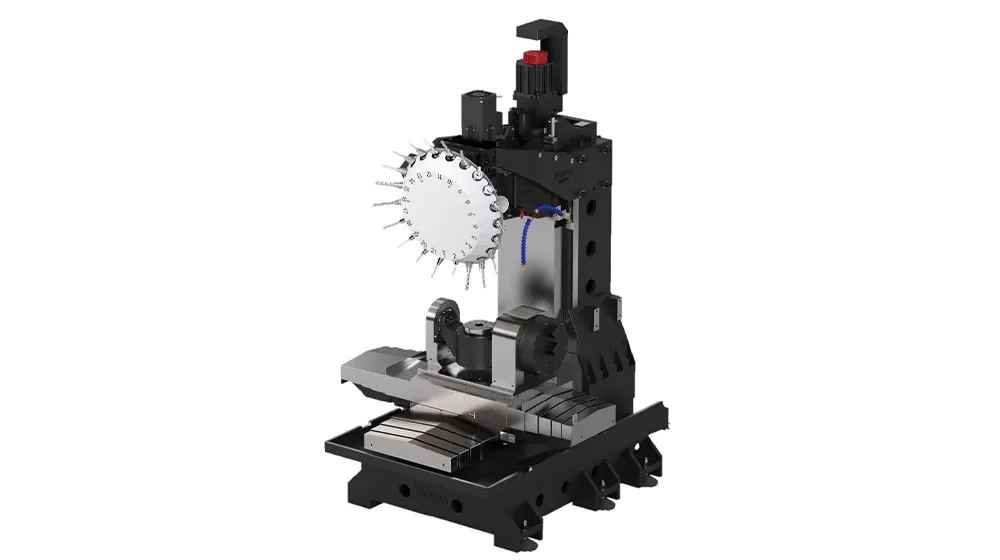

Стабильная структура

Базовая структура принимает 6 опорных ног с помощью цифрового анализа и специальной конструкции.
Чугун использует процесс литья Meehanite и полностью термообработан для устранения внутреннего напряжения, значительно улучшая жесткость и виброустойчивость машины, обеспечивая хорошую стабильность во время высокоскоростного или тяжелого процесса резки.
Станок имеет модульную конструкцию и может быть сериализован и настроен в соответствии с рыночным спросом.

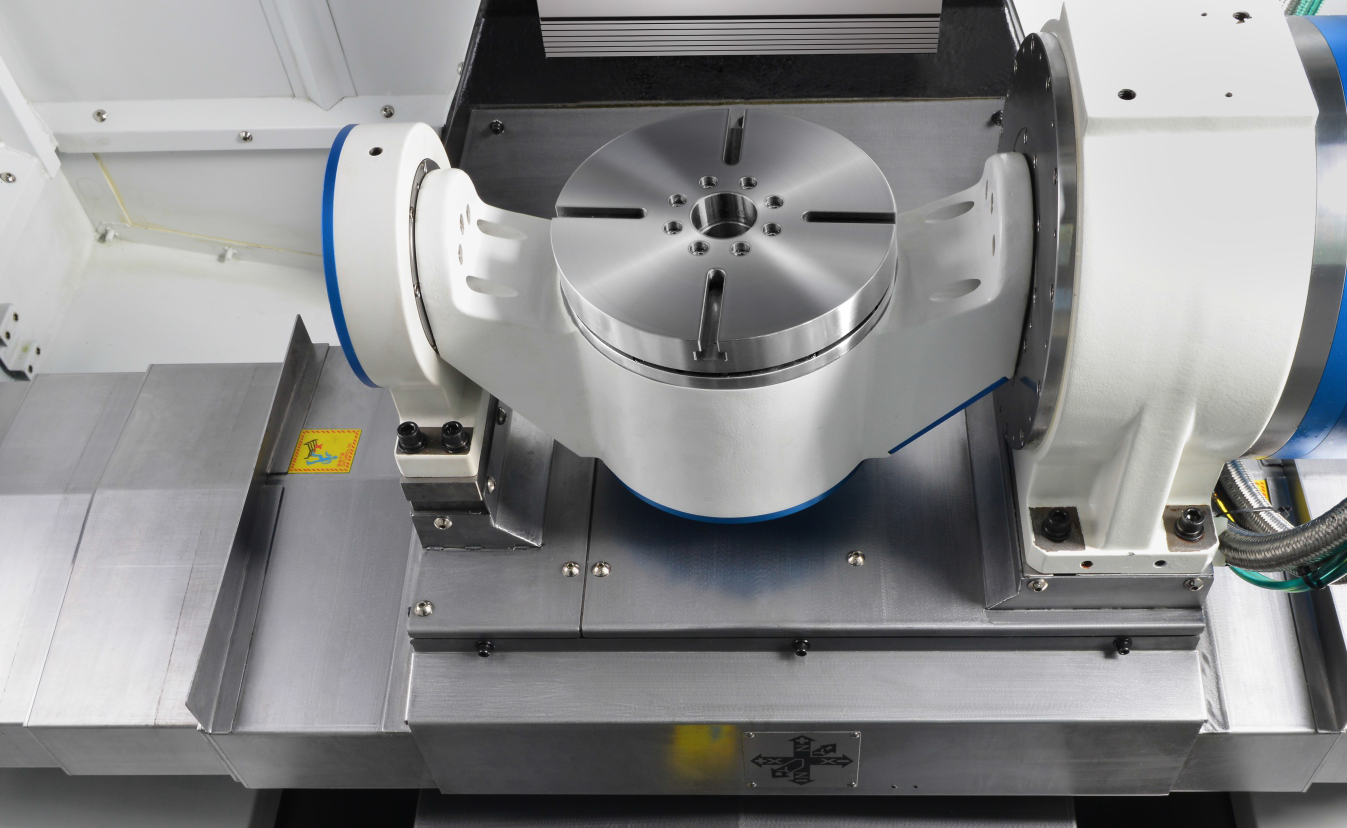

Высокоскоростной поворотный стол

Ось A/C использует поворотный стол с прямым приводом DD. Поворотный стол использует моментный двигатель для прямого привода нагрузки. Он не имеет тормозного устройства и имеет компактную конструкцию. Он может достигать высокоскоростной резки с высоким крутящим моментом, с более высокой скоростью и более высокой точностью;
Угол поворота оси кондиционера поворотного стола: ± 110/360 °, что соответствует потребностям обработки большинства деталей; Максимальная скорость оси кондиционера составляет 200/250 об/мин, что значительно повышает эффективность обработки.

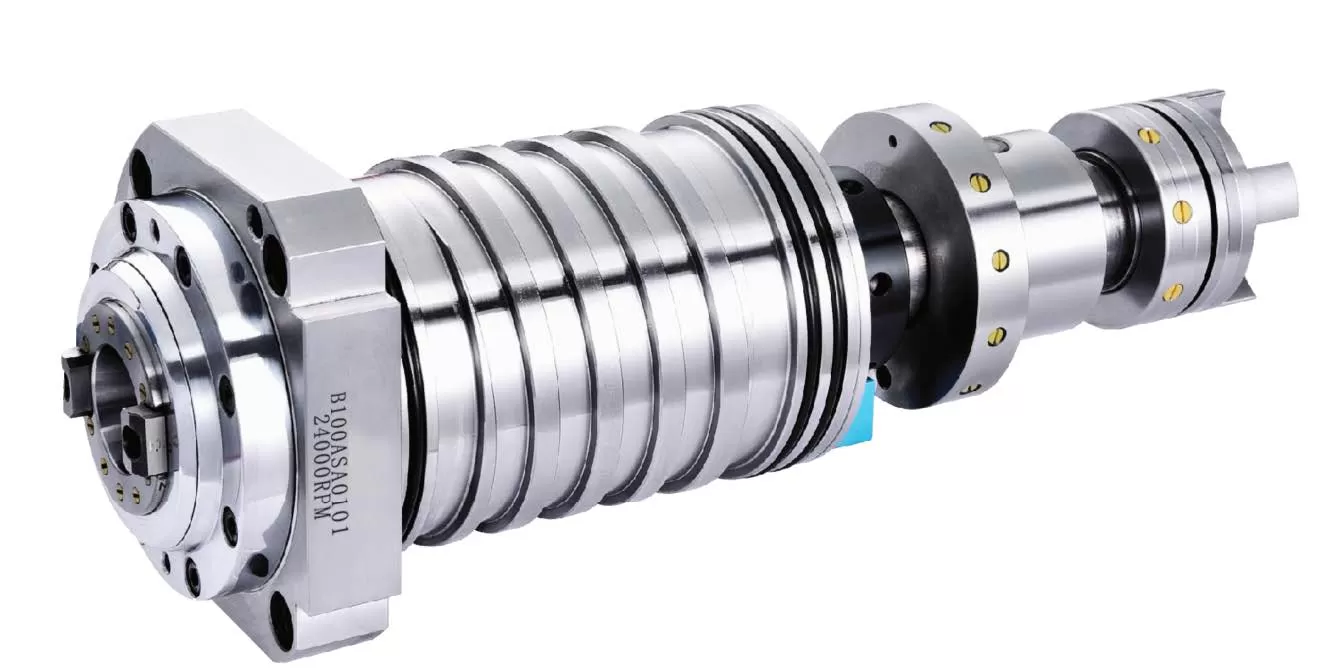

Высокоскоростной шпиндель собственной разработки

Стандартный прецизионный шпиндель с прямой связью 24000 об/мин, разработанный Taikan, был проверен на 90 000 единиц, имеет высокую скорость и высокую скорость отклика. В сочетании с керамическими шарикоподшипниками он значительно продлевает срок службы шпинделя.
Двигатель шпинделя и шпиндель приводятся в движение прямым соединением, что снижает погрешность резьбы на высокой скорости. Высокая выходная сила в значительной степени используется при высокоскоростной и эффективной обработке.

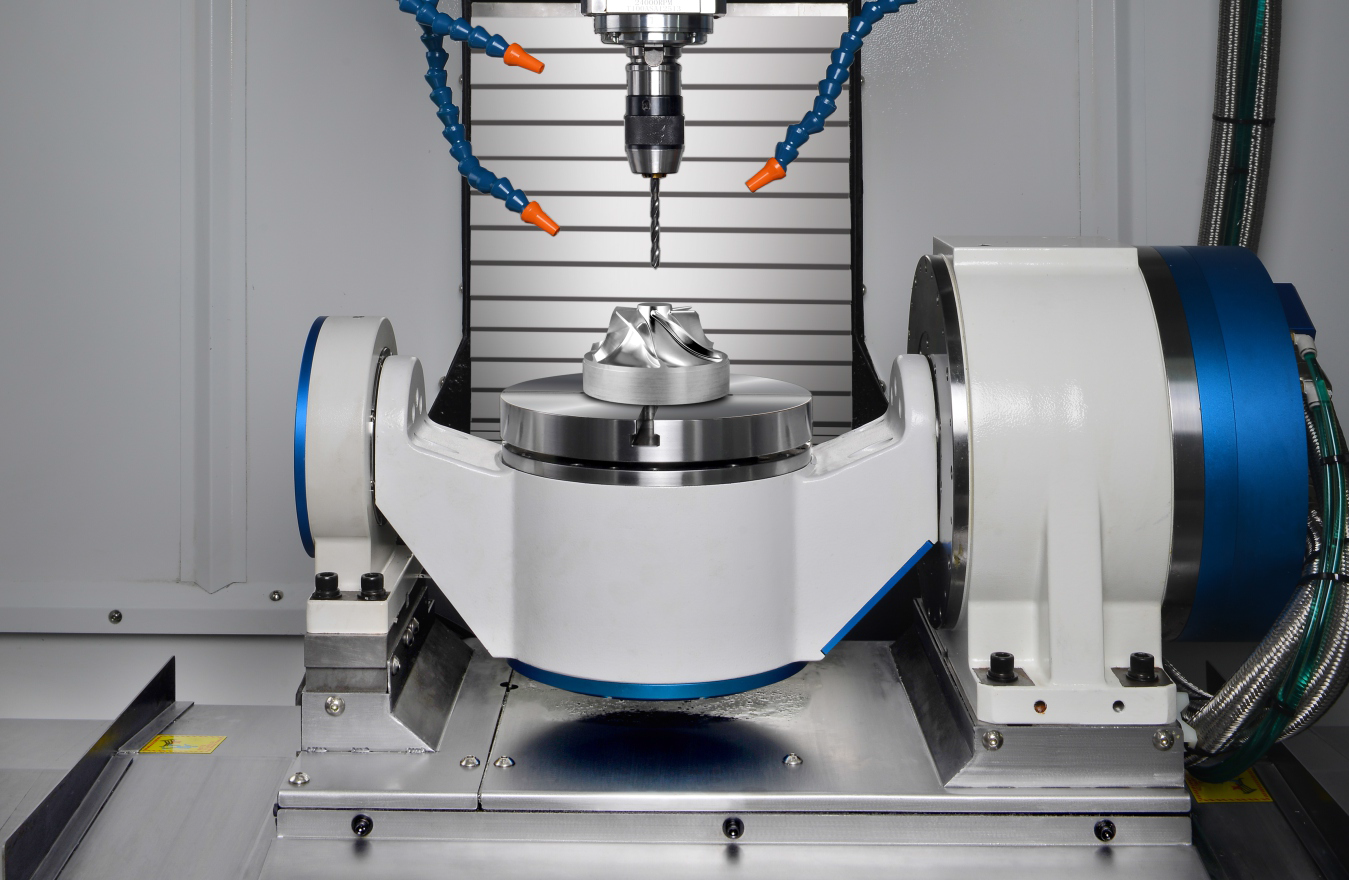

Модульный дизайн

Станок имеет модульную конструкцию, что позволяет сериализовать и адаптировать его в соответствии с рыночным спросом.
Стоимость адаптации для разных клиентов ниже.

Высокоскоростной шпиндель собственной разработки

Применение 5-осевого обрабатывающего центра HT-500U для одновременного сверления и нарезания резьбы

Пятиосевая синхронная обработка, однократное закрепление для эффективной многосторонней обработки. Высокоскоростная и высокоточная обработка сложных криволинейных поверхностей и сложных полостейЭкономия затрат на пространство, экономично и практично.

Пример заготовки 1

Пример заготовки 2

Пример заготовки 3

Пример заготовки 4

Пример заготовки 5

Пример заготовки 6

Пример заготовки 7

Характеристики 5-осевого резьбонарезного обрабатывающего центра HT-500U

NAME			UNIT	Характеристики	Примечания
Перемещение диапазон	Перемещение стола (ось X)		мм	500
	Перемещение каретки (ось Y)		мм	400
	Перемещение шпиндельной бабки (ось Z)		мм	350
	Расстояние от носика шпинделя до поверхности стола		мм	60～410
	Расстояние от центра шпинделя до посадочной поверхности направляющей колонны		мм	474
Поворотный Стол	Тип привода		/	Поворотный стол с двойным крутящим моментом Dd
	Поворотный размер стола		мм	Φ200
	Макс. диаметр обработки		мм	Φ350
	Количество Т-образных рабочих столов - ширина		мм	4*12
	Поворотный столГрузоподъемность		кг	Вертикально 35 / Горизонтально 45
	Номинальная мощность (A/C)		кВт	3.29/0.975
	Угол наклона		°	±110
	Макс. скорость (A/C)		об/мин	250/250
	Номинальный крутящий момент (A/C)		Н·м	105/35.5
Шпиндель	Мощность двигателя (номинальная/кратковременная)		кВт	3.7/5.5
	Крутящий момент двигателя (номинальный/кратковременный)		Н·м	11.6/17.4
	Скорость шпиндельного двигателя		об/мин	20-24000
	Диаметр шпинделя		мм	Ф100
	Конус шпинделя		/	BT30
Скорость	Диапазон подачи резания		мм/мин	1-15000
Скорость	Быстрая подача по осям X/Y/Z		м/мин	48/48/48
Точность	Точность позиционирования (X/Y/Z)		мм	0.006	GB/T18400.4 （Полный ход）
	Повторяемость (X/Y/Z)		мм	0.004	GB/T18400.4 （Полный ход）
	Точность позиционирования (A/C)		угл. сек	±10
	Повторяемость (A/C)		угл. сек	5
Инструмент магазин	Емкость инструментального магазина		T	21
	Макс. вес инструмента		кг	3
	Макс. длина инструмента		мм	300
	Макс. диаметр (полный/соседний пустой инструмент)		мм	Ф60/Ф80
Прочее	Система ЧПУ			Huazhong Система 848D	Комплектация B
	Источник воздуха	Расход	л/мин	≥200（ANR）
	Источник воздуха	Давление воздуха	МПа	0.6-0.8
	Мощность оборудования		кВА	20
	Макс. емкость бака СОЖ		л	145
	Габаритные размеры станка		мм	170024202520	Соответствующие осям XYZ
	Общий вес (приблизительно)		кг	3300

Информация на этой странице предназначена только для ознакомления. Характеристики и детали могут изменяться в связи с модернизацией или улучшением продукции. Для получения дополнительной информации свяжитесь с нами.
