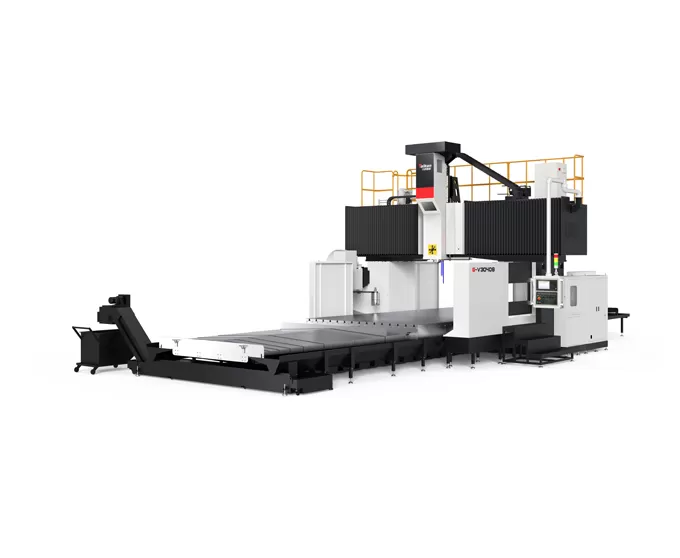

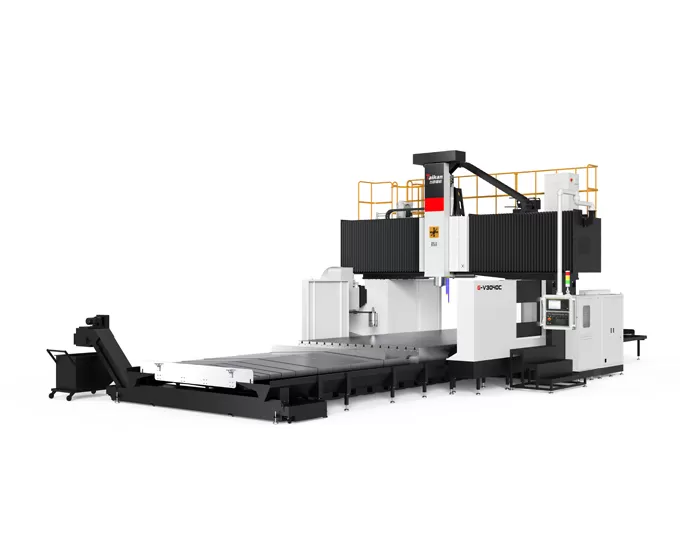

Name: HG-V3040 A/B/C/Z Трехосевой портальный обрабатывающий центр с линейными направляющими
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Характеристика 3-х осевого обрабатывающего центра с линейными направляющая A/B/C/Z

Структура машины

Машина отличает структурой рамки портала фиксированной с мовинг ворктабле.
Высокая жесткость балки: балка имеет прямоугольную конструкцию арки большого поперечного сечения. Отношение высоты к ширине оптимизировано с помощью имитационного анализа, что значительно повышает его сопротивление изгибу и кручению, обеспечивая прецизионную стабильность.
Большой бур поперечного сечения: баран имеет размер поперечного сечения 420x420 мм, поддерживаемый четырьмя линейными направляющими в полузакрытом расположении. Это обеспечивает высокопрочную опору с низким сопротивлением трению, обеспечивая нулевую ползучесть на низких скоростях, минимальную вибрацию, быстрый отклик и отличные динамические и статические характеристики, низкие требования к техническому обслуживанию и длительный срок службы.
Множественная таблица поддержки: Таблица поддержана множественными близко расположенными скольжениями, обеспечивающ стабилизированное и надежное представление нагрузк-подшипника с превосходным удерживанием точности.

Разнообразные варианты шпинделей

Различные варианты привода
Настраивается с ременным приводом, зубчатой головкой, электрическим шпинделем и автоматической угловой фрезерной головкой.
Шпиндель с зубчатым приводом
Имеет интерфейс BT50 с максимальной скоростью 6000 об/мин и выходным крутящим моментом до 1331 Нм. Коробка переменных передач и главный двигатель отделены от шпинделя, что эффективно сводит к минимуму проблемы с точностью, вызванные выделением тепла.
Моторизованный шпиндель
Мощный, сверхмощный BT50-10000rpm электрический шпиндель, обеспечивающий высокий крутящий момент, высокую скорость и низкий уровень вибрации, обеспечивая исключительные впечатления от обработки.
Шпиндель с ременным приводом
Использует высокоскоростной шпиндельный блок BT50-6000rpm, обеспечивающий эффективную резку.
Контроль температуры
Стандарт с системой охлаждения масла для снижения температуры шпинделя, продления срока службы подшипника и минимизации воздействия тепловой деформации на точность обработки.

Система подачи

Трехлинейные рельсы: все три оси (XYZ) используют сверхмощные роликовые линейные направляющие, которые просты в обслуживании, имеют низкое сопротивление трению, быструю реакцию от движущихся частей, нулевую ползучесть на низких скоростях и отличные динамические и статические характеристики.
Ременный привод: двигатели с осью XY используют уменьшение ремня для увеличения крутящего момента передачи, снижения инерции нагрузки, повышения производительности привода и обеспечения простого и экономичного обслуживания.
Шестеренчатый привод: двигатель уменьшен за счет редуктора с низким люфтом, увеличивая передачу крутящего момента. В сочетании с большими ходовыми винтами это обеспечивает высокую скорость привода, стабильную работу и высокую точность (ось X ≥ 4200 мм/ось Y ≥ 3700 мм).
Балансировка азотом: система привода по оси Z использует серводвигатель, непосредственно соединенный с шарико-винтовой шариковой передачей, с двухцилиндровой системой балансировки с обеих сторон цилиндров для обеспечения плавного реверса подачи по оси Z и быстрого динамического отклика.
Тепловая компенсация: шариковый винт имеет предварительно напряженную конструкцию на обоих концах, эффективно устраняя потери точности, вызванные тепловым расширением.

Бак для удаления стружки и охлаждающей жидкости

Спиральный конвейер для стружки: по одному комплекту с каждой стороны рабочего стола с диаметром винта 120 мм и большим квадратным стальным поперечным сечением, быстро вытесняя стружку за пределы машины.
Цепной подъемный конвейер для стружки: расположен на конце машины, с наклоном 45 градусов, более широкой цепной пластиной и пилообразными скребками, быстро собирая стружку в небольшой конвейер для стружки.
Малый чип конвейер: собирает и транспортирует чипы.
Танк хладоагента: Многослойная система фильтрации для того чтобы фильтровать примеси и обеспечить ровную подвергать механической обработке.

Бак для удаления стружки и охлаждающей жидкости

Применение 3-осевого обрабатывающего центра с линейными направляющая A/B/C/Z

Серия машин в основном используется для высокоскоростной и высокоточной обработки деталей в таких отраслях, как автомобильные компоненты, пресс-формы, строительная техника, клапаны, железнодорожный транспорт, энергетика, сельскохозяйственная техника и оборудование для добычи угля.

Технические характеристики портального обрабатывающего центра с линейными направляющими по 3 осям HG-V3040 A/B/C/Z

Item			Unit	HG-V3040B	HG-V3050B	HG-V3060B	HG-V3080B	HG-V3040C	HG-V3050C	HG-V3060C	HG-V3080C
Перемещение	Перемещение по оси X		mm	4200	5200	6200	8400	4200	5200	6200	8400
	Перемещение по оси Y		mm	3700				3700
	Перемещение по оси Z		mm	1000(Опц. 1250)				1000(Опц. 1250)
	Расстояние от торца шпинделя до стола		mm	250～1250(Опц. 250～1500)			200～1200	100～1100(Опц. 100～1350)
	Эффективная ширина портала		mm	3480				3480
Стол	Размер стола (Д×Ш)		mm	3000*4000	3000*5000	3000*6000	3000*8000	3000*4000	3000*5000	3000*6000	3000*8000
	Макс. нагрузка		kg	24000	28000	32000	36000	24000	28000	32000	36000
	Т-образный паз (Ширина×Шаг×Кол-во)		mm	2820015				2820015
Шпиндель	Тип привода		/	Редукторный привод(Опц. Ременной привод)				Моторизованный шпиндель
	Макс. скорость шпинделя		об/мин	6000				10000(Опц. 15000, 18000)
	Мощность шпинделя (Номин./Пик.)		kW	22/35				26/45
	Выходной крутящий момент (Номин./Пик.)		N.m	790/1258				305/623
	Сечение ползуна (Квадратный ползун)			420420(Опц. направляющие скольжения оси Z 400400, 450*450)				420*420
	Конус шпинделя		/	BT50				BT50(Опц. BBT40, HSK-A63)
Автосмена инструмента (Опц.)	Количество инструментов		T	24(40)				24(40)
	Макс. диаметр инструмента (Полный/Соседний)		mm	φ110/φ200				φ110/φ200
	Макс. длина инструмента		mm	350				350
	Макс. вес инструмента		kg	18				18
Скорость	Диапазон подачи (Рабочая)		м/мин	8/8/8	6/6/6	6/6/6	6/6/6	8/8/8	6/6/6	6/6/6	6/6/6
	Скорость быстрого хода (ось X/Y/Z)		м/мин	10/12/15	10/12/15	10/12/15	8/12/15	10/12/15	10/12/15	10/12/15	8/12/15
Точность	Точность позиционирования (Без/С линейкой)	X	mm	0.032/0.028	0.036/0.032	0.041/0.037	0.054/0.049	0.032/0.028	0.036/0.032	0.041/0.037	0.054/0.049
		Y	mm	0.029/0.025				0.029/0.025
		Z	mm	0.018/0.014				0.018/0.014
	Повторяемость (Без/С линейкой)	X	mm	0.020/0.018	0.023/0.021	0.025/0.023	0.031/0.028	0.020/0.018	0.023/0.021	0.025/0.023	0.031/0.028
		Y	mm	0.017/0.015				0.017/0.015
		Z	mm	0.012/0.011				0.012/0.011
Прочее	Противовес оси Z		/	Гидравлический + азотный балансир				Гидравлический + азотный балансир
	Система ЧПУ		/	FANUC 0I-MF PLUS (Опц. Siemens 828D)				FANUC 0I-MF PLUS (Опц. Siemens 828D)
	Подача воздуха	Flow	л/мин	300				300
		Давление	MPa	0.6~0.8				0.6~0.8
	Общая электрическая мощность		kVA	70				70
	Объем бака СОЖ		л	800				800
	Габариты станка	Длина	mm	10142	12164	14645	19100	10142	12164	14645	19100
		Ширина	mm	7281				7281
		Высота	mm	5200(5900 при опциональной оси Z)				5200(5900 при опциональной оси Z)
	Защитное ограждение		-	Полузакрытое ограждение из листового металла (только рабочая зона)				Полузакрытое ограждение из листового металла (только рабочая зона)

Примечания:

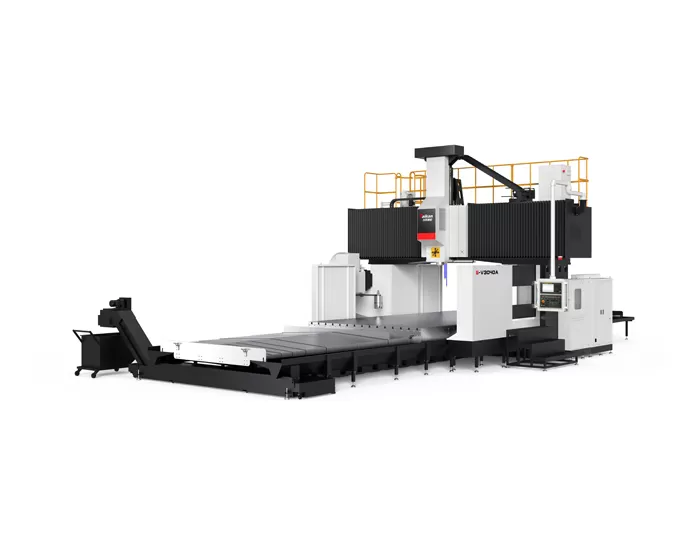

1：G-V3040A、G-V3050A、G-V3060A、G-V3080A – Опциональный шпиндель с ременным приводом 6000 об/мин, выходной крутящий момент 186/297 Н·м.

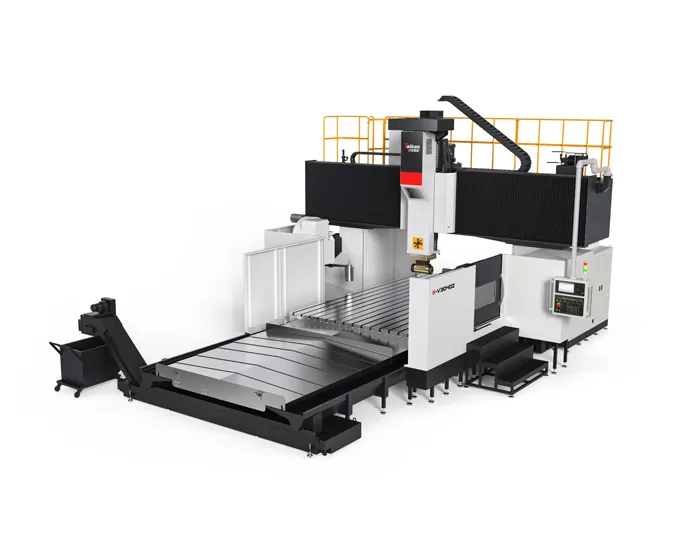

2：G-V3040Z、G-V3050Z、G-V3060Z、G-V3080Z – Опциональная полностью автоматическая угловая фрезерная головка с ходом по оси Y 4200 мм.

3：G-R3040B、G-R3050B、G-R3060B、G-R3080B – Опциональный квадратный ползун оси Z (Z = 1000 мм, высота станка 5600 мм; Z = 1250 мм, высота станка 6300 мм).

4：G-R3040Z、G-R3050Z、G-R3060Z、G-R3080Z – Опциональный квадратный ползун оси Z + автоматическая угловая фрезерная головка (ход по оси Y 4200 мм; Z = 1000 мм, высота станка 5600 мм; Z = 1250 мм, высота станка 6300 мм).
