Name: HT-V1375S Высокоскоростной и высокоэффективный вертикальный обрабатывающий центр
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

HT-V1375S Высокоскоростной и высокоэффективный вертикальный обрабатывающий центр

Стандартная версия с тремя линейными направляющими рельсами

Высокая скорость и высокая эффективность — классический шедевр

Характеристики T-V1375S Высокоскоростной и высокоэффективный вертикальный обрабатывающий центр

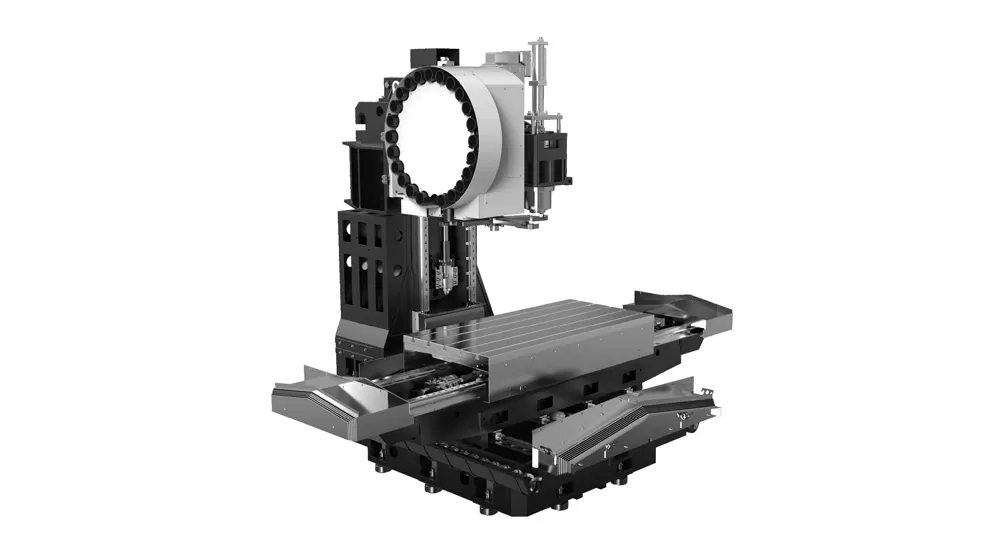

Структура машины

Фиксированная колонна, скользящий стол поперечного типа: эта конструкция обеспечивает прочную опору и подходит для высокоскоростной резки.

Большое, стабилизированное основание, высоко-ригидность, столбец широк-пяди-форменный: Уменьшает вибрацию и деформацию, обеспечивающ высокую ригидность.

Литье в песчаные формы из высококачественной смолы, высокопрочное чугун: обеспечивает жесткость и стабильность машины, снижает деформацию и сохраняет долгосрочную точность.

Направляющие и шариковые винты

Роликовые линейные направляющие: высокая жесткость, низкое трение и низкий уровень шума.

C3-class шариковые винты, конструкция предварительного натяжения: снижает эффекты теплового расширения, обеспечивает более стабильную точность, а самосмазывающиеся подшипники продлевают срок службы.

Механическая обработка.

Шпиндель

Высокоскоростной шпиндель (BT40-12000r/мин): Передняя часть шпинделя, оснащенная головкой с прямым подключением, имеет лабиринтную конструкцию с защитой от воздушной завесы для предотвращения попадания охлаждающей жидкости в подшипники шпинделя.

Журнал Инструмент

Магазин инструментов рычажного типа с 24 карманами: хорошая стабильность, надежная смена инструмента и непрерывность.

Применение T-V1375S Высокоскоростной и высокоэффективный вертикальный обрабатывающий центр

Станок подходит для многослойной мелкосерийной обработки сложных деталей, таких как коробчатые компоненты среднего и малого размера, пластины, диски, клапаны, корпуса и пресс-формы. Он широко используется в таких отраслях, как прецизионные детали, продукты 5G, оборудование, автомобильные детали и медицинские устройства.

Вертикальный обрабатывающий центр Vmc850

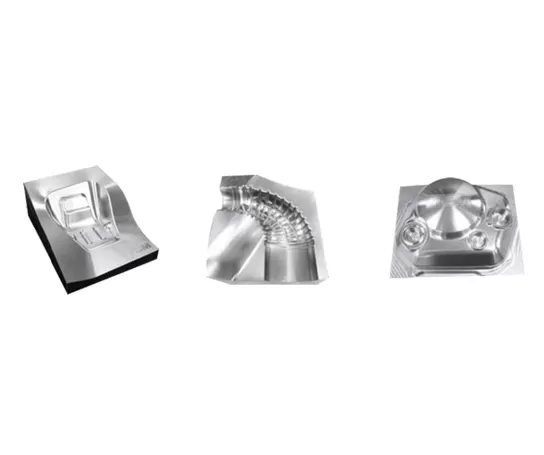

Пример заготовки 1

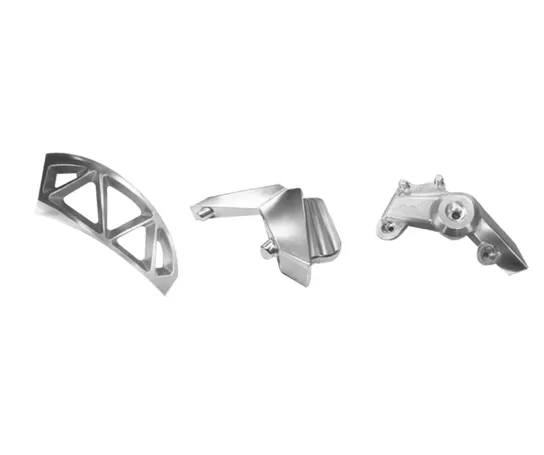

Пример заготовки 2

Технические характеристики высокоскоростного и высокоэффективного вертикального обрабатывающего центра HT-V1375S

Item			Unit	HT-V1375S	Примечания
Перемещения	Перемещение стола (ось X)		mm	1350
	Перемещение салазок (ось Y)		mm	750
	Перемещение шпиндельной бабки (ось Z)		mm	750
	Расстояние от торца шпинделя до поверхности стола		mm	120～870
	Расстояние от центра шпинделя до направляющих колонны		mm	826
Рабочий стол	Размер стола		mm	1500*750
	Макс. нагрузка (равномерная)		kg	1300
	Т-образный паз (количество пазов - ширина паза * шаг)		mm	5-18*150
Шпиндель	Мощность двигателя (номинальная/кратковременная)		kW	15/18.5
	Крутящий момент двигателя (номинальный/кратковременный)		N.m	143/191
	Диапазон частоты вращения		об/мин	50～6000(belt)
	Диаметр шпинделя		mm	Φ190
	Конус шпинделя		/	BT50
	Тип тяги		/	P50T-I（MAS403）
Скорость	Диапазон рабочих подач		мм/мин	1-10000
Скорость	Скорость быстрых перемещений по осям X/Y/Z		м/мин	24/24/20
Точность	Точность позиционирования (X/Y/Z)		mm	0.015	GB/T18400.4（Full travel）
Точность	Повторяемость (X/Y/Z)		mm	0.008	GB/T18400.4（Full travel）
Инструментальный магазин	Ёмкость магазина		pcs	24
	Макс. вес инструмента		kg	15
	Макс. длина инструмента		mm	300
	Макс. диаметр инструмента (при заполнении / с пустыми соседними)		mm	Φ105/Φ210
Прочее	Противовес оси Z			Азотный балансир
	Система ЧПУ		/	FANUC 0i-MF Plus(5)
	Источник сжатого воздуха	Flow	л/мин	280（ANR）
	Источник сжатого воздуха	Давление воздуха	MPa	0.6~0.8
	Потребляемая мощность		KVA	35
	Ёмкость бака СОЖ		л	400
	Габариты станка		mm	5050×3680×3440	С педалью конвейера стружки
	Масса (приблиз.)		Kg	10500

Информация на данной странице представлена исключительно для ознакомления. Технические характеристики и детали могут изменяться в связи с модернизацией или улучшением продукции. Для получения дополнительной информации свяжитесь с нами.
