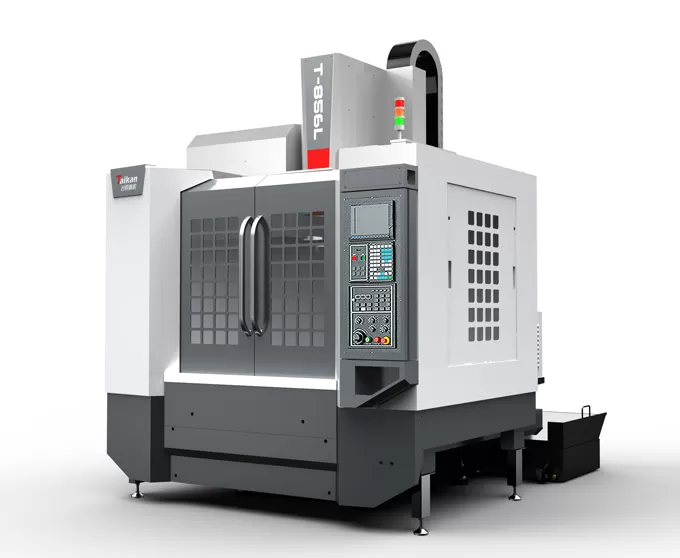

Характеристика высокоскоростного и высокоточного вертикального обрабатывающего центра HT-856L

Структурное проектирование

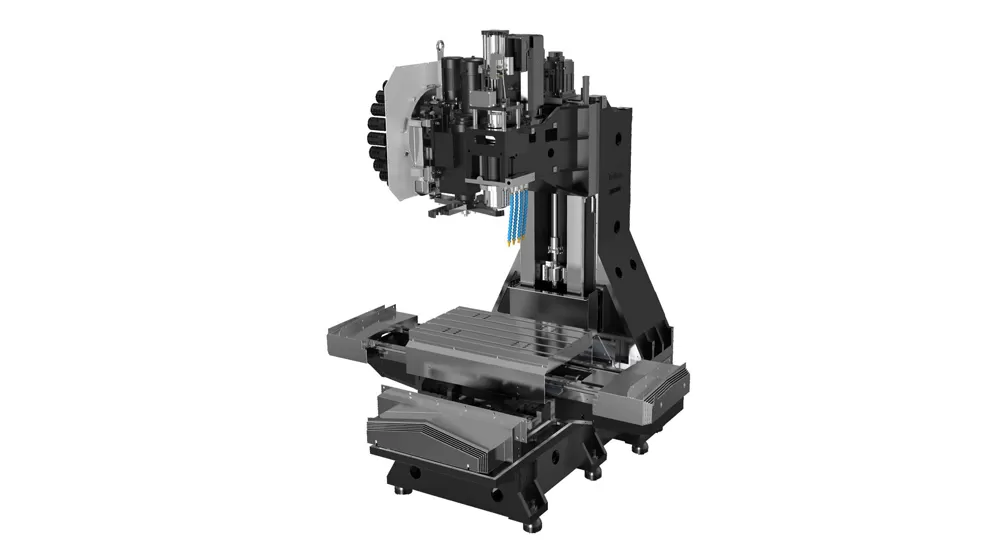

Столбец-тип и структура таблицы крестн-скольжения обеспечивают стабильность и высокую точность машины.

Большое, стабильное основание и высокая жесткость А-рамной колонны помогают уменьшить вибрацию и деформацию во время высокоскоростной резки.

Направляющая система

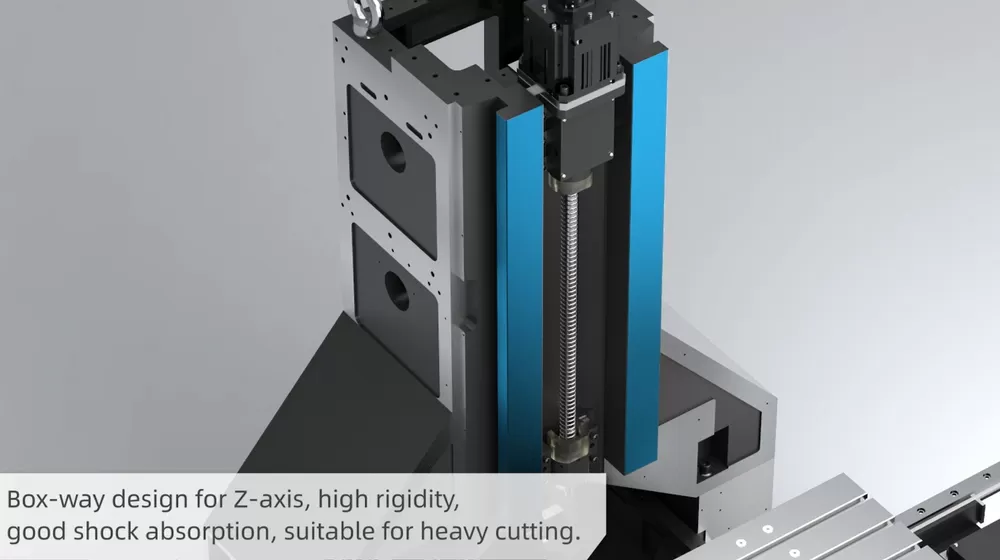

Оси X и Y оснащены высокоточными роликовыми линейными направляющими большой спецификации, в то время как ось Z использует прямоугольные жесткие рельсы высокой жесткости, сочетающие высокоскоростные возможности с высокой жесткостью. Эта установка подходит для тяжелой резки и обеспечивает хорошее демпфирование вибрации.

Шпиндель

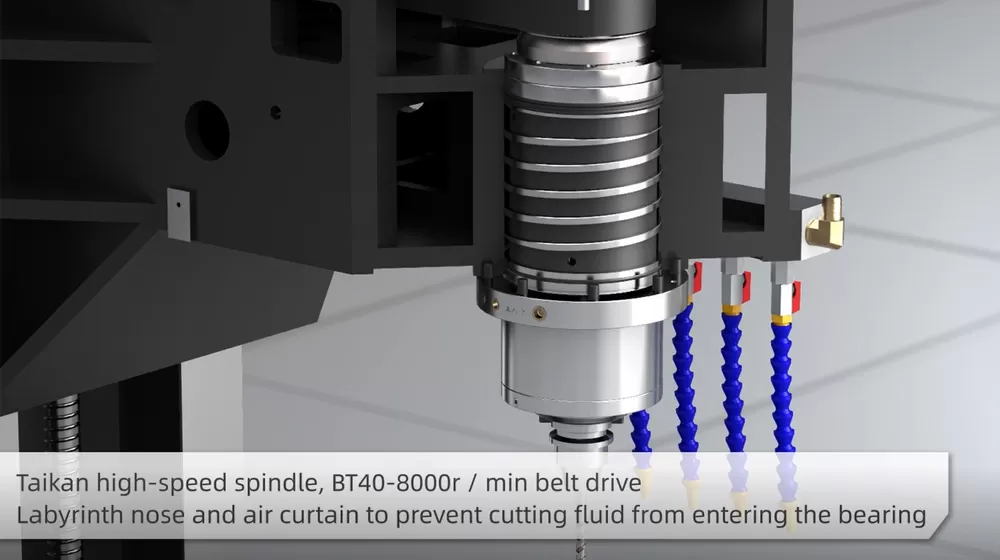

Высокоскоростной блок шпинделя (BT40, 8000 об/мин) с лабиринтной конструкцией и защитой от воздушной завесы, предотвращающей попадание охлаждающей жидкости в подшипники шпинделя.

Журнал Инструмент

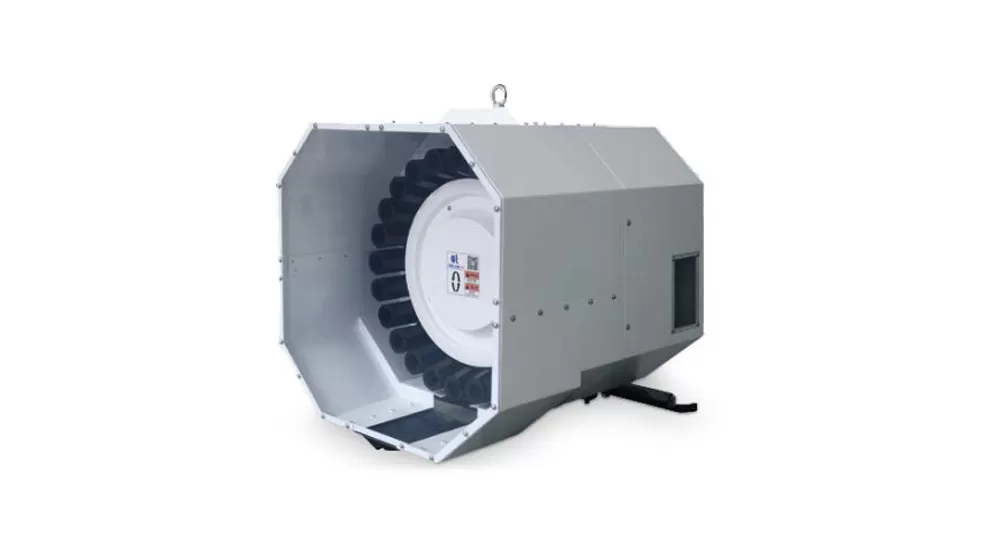

Магазин инструментов с 24 инструментами рычажного типа от Taikan известен своей высокой стабильностью и надежной работой.

Применение высокоскоростного и высокоточного вертикального обрабатывающего центра HT-856L

Станок обладает улучшенной динамической отзывчивостью, позволяющей выполнять высокоскоростную резку и низкоскоростную работу без ползучести. Он идеально подходит для многономенклатурной мелкосерийной обработки сложных деталей, таких как небольшие и средние корпуса, плиты, диски, клапаны, кожухи и пресс-формы. Данный станок широко применяется в таких отраслях, как точное производство деталей, продукция 5G, метизы, автомобильные компоненты и медицинские устройства.

Разница между горизонтальным и вертикальным обрабатывающий центр

Пример заготовки 1

Пример заготовки 2

Характеристики HT-856L Высокоскоростного и высокоточного вертикального обрабатывающего центра

Item			Unit	HT-856L	Примечания
Перемещение	Перемещение стола (ось X)		mm	800
	Перемещение каретки (ось Y)		mm	500
	Перемещение шпиндельной бабки (ось Z)		mm	600
	Расстояние от носика шпинделя до поверхности стола		mm	125～725
	Расстояние от центра шпинделя до направляющей станины		mm	565
Рабочий стол	Размер стола		mm	1000*500
	Макс. нагрузка (равномерное распределение)		kg	500
	Т-образный паз (количество пазов – ширина паза * шаг)		mm	5-18*100
Шпиндель	Мощность двигателя (номинальная/кратковременная)		kW	7.5/11
	Крутящий момент (номинальный/кратковременный)		N.m	35.8/95.5
	Диапазон частоты вращения		об/мин	50~8000 (ременной привод)
	Диаметр шпинделя		mm	φ150
	Конус шпинделя		/	BT40
	Спецификации заклёпки		/	P40T-I（MAS403）
Скорость	Диапазон скорости подачи резания		мм/мин	1-10000
Скорость	Скорость быстрого перемещения по осям X/Y/Z		м/мин	36/36/24
Точность	Точность позиционирования (X/Y/Z)		mm	0.008/0.008/0.01	GB/T18400.4 (Полный ход)
Точность	Повторяемость позиционирования (X/Y/Z)		mm	0.005/0.005/0.008	GB/T18400.4 (Полный ход)
Магазин инструментов	Ёмкость магазина		pcs	24
	Макс. вес инструмента		kg	7
	Макс. длина инструмента		mm	250
	Макс. диаметр инструмента (полный/смежный свободный)		mm	Φ75/Φ150
Прочее	Система ЧПУ		/	Mitsubishi M80VB
	Источник воздуха	Flow	л/мин	≥280（ANR)
	Источник воздуха	Давление воздуха	MPa	0.6~0.8
	Вместимость оборудования		KVA	25
	Вместимость бака охлаждающей жидкости		л	300
	Размеры станка		mm	224031443033	Соответствует осям XYZ
	Вес (приблизит.)		Kg	4800

Информация на данной странице предназначена только для ознакомления. Характеристики и детали могут изменяться в связи с модернизацией или улучшением продукции. Для получения более подробной информации свяжитесь с нами.
