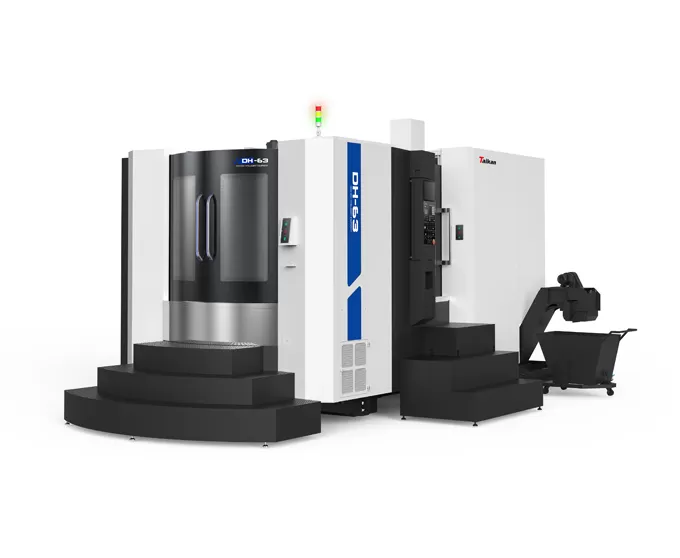

HDH-63 Горизонтальный обрабатывающий центр

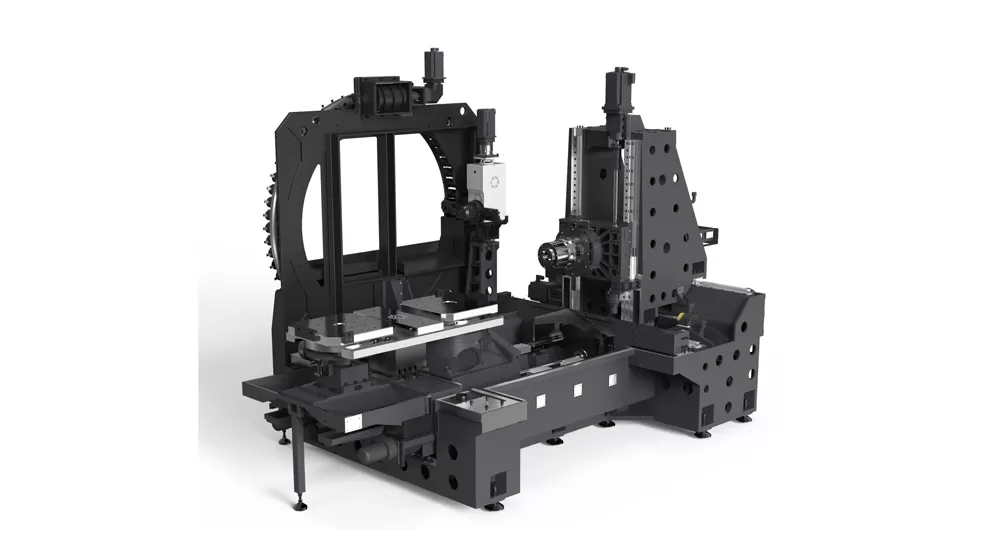

• Интегрированная кровать: Оптимизированная конструкция внутренних нервюр используя анализ ФЭМ, обеспечивая превосходную стабильность.

• Облегченный столбец: Двухслойный дизайн структуры стены для столбца, с многоточечным радиальным расположением ребра и планом поперечного сечения большой-пяди на дне, предлагая облегченную и высокую ригидность.

• Высокие динамические оси подачи: трехосные линейные направляющие со ступенчатой компоновкой для оси X в сочетании с легкой стойкой высокой жесткости, обеспечивающей отличные динамические характеристики.

• Cam-Type APC: Стабильная и быстрая система замены поддонов.

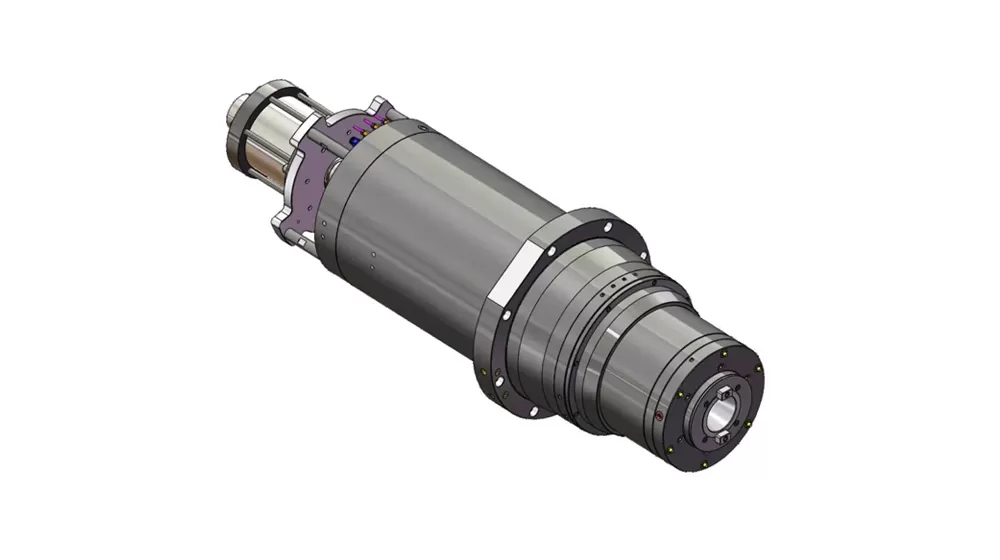

• Оснащен мощным электрическим шпинделем BT50 с автоматическим переключением с двойной обмоткой, способным удовлетворить различные требования к высокой скорости и высокому крутящему моменту. Шпиндель обеспечивает высокую скорость, высокую точность и низкий уровень шума.

• Стандартная система охлаждения с регулируемой температурой эффективно снижает температуру шпинделя, предотвращая тепловую деформацию и поддерживая стабильную точность обработки во время длительных операций.

• Кроме того, доступны различные варианты шпинделя для работы в различных условиях эксплуатации, обеспечивая эффективную и стабильную работу в различных производственных средах.

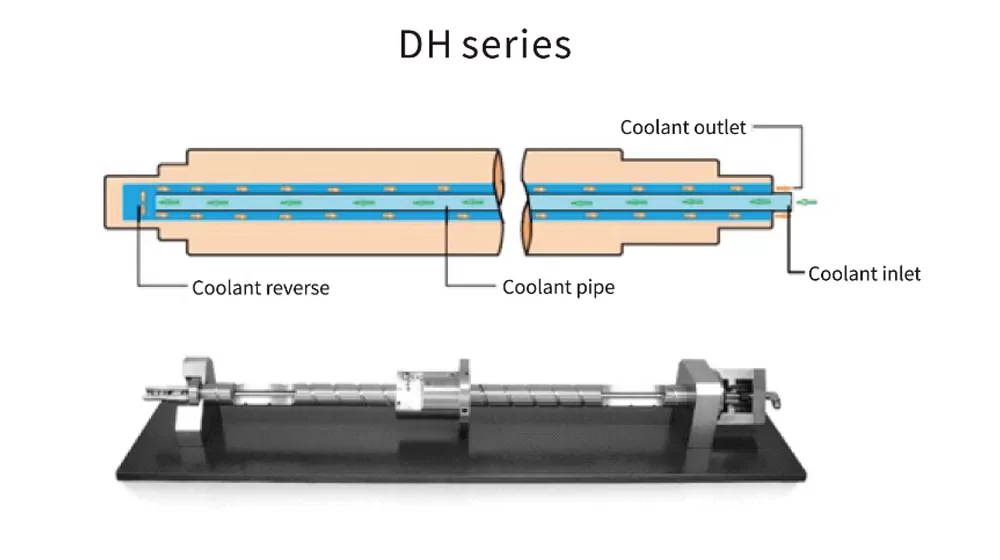

Трехосные шариковые винты имеют полую охлаждающую конструкцию с охлаждающим устройством, циркулирующим охлаждающую жидкость с контролируемой температурой через ось винта. Это быстро снижает повышение температуры шарико-винтовой передачи при высокоскоростной подаче, поддерживая постоянную температуру и обеспечивая стабильную точность обработки.

• В системе используются высокоточные конические позиционирующие штифты в сочетании с гидравлическим механизмом блокировки наддува, чтобы обеспечить прочное зажатие рабочего стола, сохраняя стабильность и производительность без вибрации во время обработки.

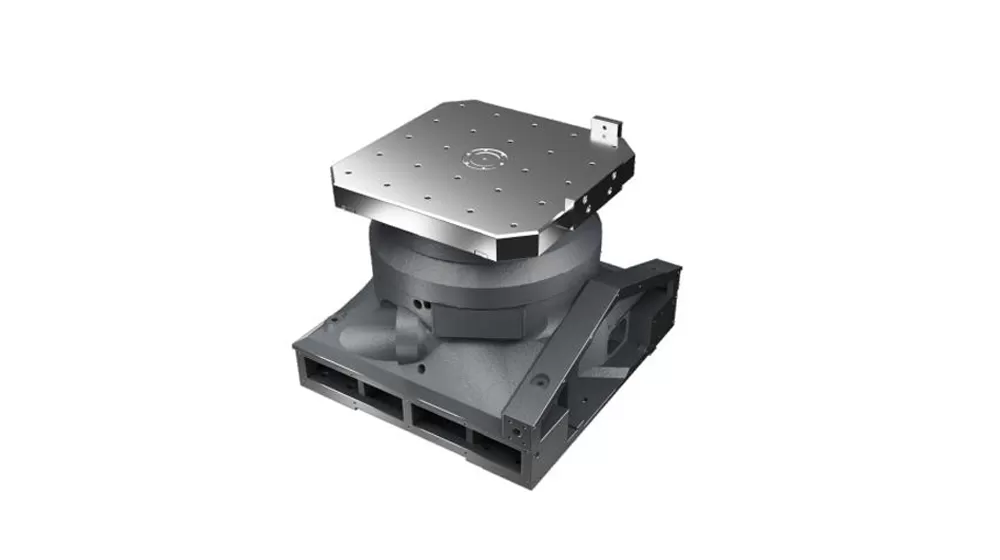

• Поворотный стол с ЧПУ кулачкового типа имеет изогнутую поверхность привода с постоянной скоростью кулачка и предварительно нагруженную контактную передачу качения с игольчатыми подшипниками на башне, что обеспечивает высокую точность, высокую скорость, нулевой люфт и способность выдерживать тяжелые грузы.

• Кроме того, в качестве опции доступен высокоточный поворотный стол с прямым приводом, оснащенный бескаркасным двигателем с высоким крутящим моментом, высокоточными подшипниками поворотного стола большого диаметра и круговой решеткой Renishaw для повышения точности и стабильности.
