Топ-8 неисправностей станков с ЧПУ и способы их устранения

В высокоавтоматизированном мире механического производства стабильная работа станка с ЧПУ (числовым программным управлением) является прямым фактором, определяющим производительность и точность обработки. По мере перехода отрасли к интеллектуальному производству диагностика неисправностей оборудования эволюционирует от традиционного «реактивного обслуживания» к управляемой данными «предиктивной диагностике».

Для инженеров полевого обслуживания и руководителей цехов появление аварийного кода или аномалий при обработке требует не просто быстрого исправления; необходимо понимание лежащего в основе механизма. В этой статье представленанализ коренных причинанализ восьми распространенных неисправностей станков с ЧПУ. Мы рассмотрим основные причины, логику диагностики и системные решения, которые помогут предприятиям максимизировать общую эффективность оборудования (OEE).

1. Неисправности системы ЧПУ: совместная аппаратная и программная диагностика

Механизм отказа:
Система ЧПУ — это «мозг» станка. Зависание системы или черный экран обычно вызываются аппаратной схемой сторожевого таймера, повреждением логики системного ПО или потерей критических параметров. Отображение кода тревоги — это функция самодиагностики системы, выявляющая конкретную аномалию.

Углубленная диагностика и решения:

• Аппаратный уровень:Сначала проверьте стабильность источника питания (постоянный ток 5В/24В) блока NCU или PCU. Колебания напряжения могут вызывать нестабильную работу ЦП. Если неисправность сохраняется после перезагрузки, проверьте напряжение батареи материнской платы; низкое напряжение может привести к потере параметров в SRAM (статической памяти с произвольным доступом).

• Программное обеспечение и параметры:В случае сбоев запуска системы рассмотрите возможность «полной очистки» или инициализации (например, сброс NCK на системах Siemens или очистка PSRAM на FANUC). Для устранения ложных тревог используйте функцию мониторинга релейно-контактных схем ПЛК (программируемого логического контроллера). Отслеживание состояния сигналов (по таблицам состояний входов/выходов) позволяет быстро локализовать неисправные внешние входные датчики или исполнительные механизмы.

• Отраслевой взгляд:Современные высококлассные системы ЧПУ оснащены встроенной удаленной диагностикой. Отслеживая системные журналы в реальном времени через промышленный интернет вещей (IIoT), специалисты могут выполнять удаленную настройку параметров и устранять уязвимости.

2. Неисправности шпинделя: вибрационный анализ и оптимизация привода

Механизм отказа:
Являясь силовым ядром станка, аномальная вибрация шпинделя часто вызвана механическим дисбалансом (например, плохой динамической балансировкой инструмента/оправки), износом подшипников (приводящим к увеличению зазора) или потерей натяжения в приводных компонентах (ремнях/шестернях). Нестабильная скорость обычно связана с неправильными параметрами контура скорости в сервоприводе или помехами в сигнале обратной связи от энкодера.

Углубленная диагностика и решения:

• Механическая диагностика:Используйте вибранализатор для обнаружения характеристических частот подшипников шпинделя, различая плохую смазку (высокочастотная вибрация) и усталость дорожек качения (низкочастотные удары). Для ременных приводов проверьте натяжение в соответствии со спецификациями производителя с помощью измерителя натяжения.

• Электрическая диагностика:При колебаниях скорости обратите внимание на кабель обратной связи энкодера. Убедитесь, что он использует экранированную витую пару и имеет отдельное заземление для предотвращения помех. Выполните функцию «Автонастройка» на приводе для оптимизации ПИД-параметров контуров скорости и тока, идеально согласуя характеристики двигателя с механической нагрузкой.

• Критичность технического обслуживания:Для моторизованных шпинделей строго соблюдайте указанный тип смазки и интервалы повторной смазки. Избыток смазки может быть так же вреден, как и недостаток, приводя к плохому теплоотводу и заклиниванию.




3. Неисправности системы подачи: компенсация люфта и согласование сервопривода

Механизм отказа:
Скачкообразное движение оси (заедание-скольжение) в основном вызвано значительной разницей между статическим и динамическим коэффициентами трения или недостаточной жесткостью сервосистемы для стабильности на низких скоростях. Неточность позиционирования обычно связана с износом механической передачи (например, снижением предварительного натяга шарико-винтовой пары, ослаблением муфт) или неправильно настроенной ошибкой слежения в сервосистеме.

Углубленная диагностика и решения:

• Механическая компенсация: Регулярно проверяйте точность позиционирования и повторяемость с помощью лазерного интерферометра. Компенсируйте мертвую зону реверса, вводя измеренные значения через параметр ЧПУ «Компенсация люфта». Если люфт чрезмерный (обычно > 0,02-0,03 мм), проверьте предварительный натяг гайки шарико-винтовой пары или замените изношенные компоненты.

• Оптимизация сервопривода: В случае аварийных сигналов превышения хода, помимо ручного восстановления, проверьте параметры программных ограничений (например, параметры FANUC 1320/1321) и надежность аппаратных конечных выключателей.

• Техническое обслуживание с высокой точностью: На тяжелых станках проверьте исправность системы смазки направляющих. Отказ смазки разрушает масляную пленку на направляющих, что приводит к заеданию-скольжению и преждевременному износу.

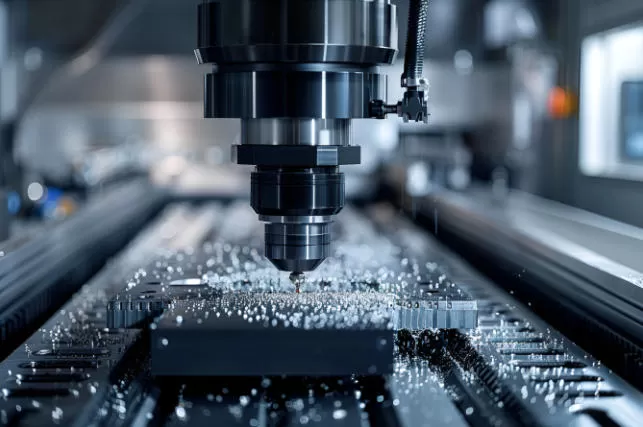

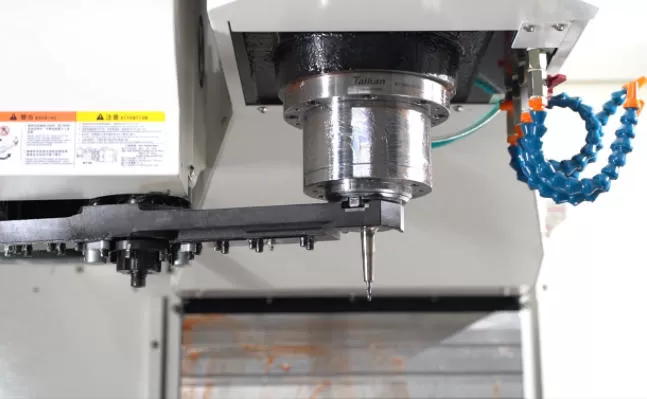

4. Неисправности системы смены инструмента: логический анализ прохождения сигналов и механической связи

Механизм отказа:
Неисправности автоматического сменщика инструмента (ATC) встанки с ЧПУчасто возникают из-за сложного взаимодействия механических и электрических проблем. Невозможность зажать инструмент обычно вызвана усталостью тарельчатых пружин в механизме прижимной штанги или недостаточным ходом цилиндра разжима. Застревание во время смены инструмента вызвано неправильными блокировочными сигналами, которые нарушают последовательные операции, такие как наклон магазина инструментов и поворот или выдвижение рычага манипулятора.

Углубленная диагностика и решения:

• Пневматическая/Гидравлическая логика: Проверьте реле давления в пневматической системе на правильное срабатывание. Осмотрите золотники гидравлических электромагнитных клапанов на предмет заедания. Для гидравлических прижимных штанг проверьте уровень жидкости и уплотнения на наличие внутренних утечек, которые могут снизить усилие зажима.

• Блокировка сигналов: Используйте дисплей состояния ПЛК для контроля последовательности смены инструмента. В случае выпадения инструмента в первую очередь проверьте датчики положения рычага манипулятора (например, магнитные или бесконтактные выключатели) на предмет искажения или задержки сигнала. Убедитесь, что ориентация шпинделя точна и стабильна.

• Точная юстировка: Соосность между рычагом манипулятора, магазином инструментов и шпинделем должна поддерживаться с допусками на уровне микрон. Используйте эталонный инструмент или калибр для точной калибровки исходного положения рычага.

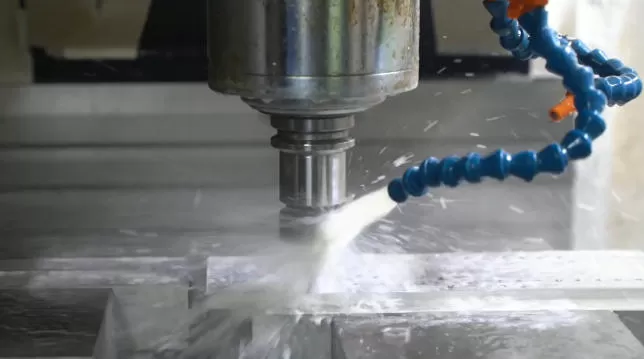

5. Неисправности системы охлаждения: контроль потока и фильтрация

Механизм отказа:
Неисправности системы охлаждения часто возникают из-за «засорения». Стружка, скапливающаяся в охлаждающей жидкости, может забивать трубопроводы или повреждать крыльчатку насоса. Срабатывание защиты от перегрузки двигателя обычно вызвано заклинившим насосом или пропаданием фазы в электропитании.

Углубленная диагностика и решения:

• Электрическая проверка: Измерьте сопротивление трех фаз двигателя насоса охлаждения на предмет баланса и проверьте сопротивление изоляции. Для не запускающегося насоса, помимо проверки основного питания, убедитесь, что тепловое реле перегрузки не сработало и не требует сброса.

• Управление жидкостью: Первым шагом является очистка бака охлаждающей жидкости и замена/очистка фильтров. В случае утечек в трубопроводах определите, вызваны ли они ослаблением фитингов или деградацией шлангов из-за коррозионного воздействия охлаждающей жидкости. Установка датчиков уровня и расхода обеспечивает мониторинг в реальном времени для предотвращения подгорания заготовки из-за нехватки СОЖ.

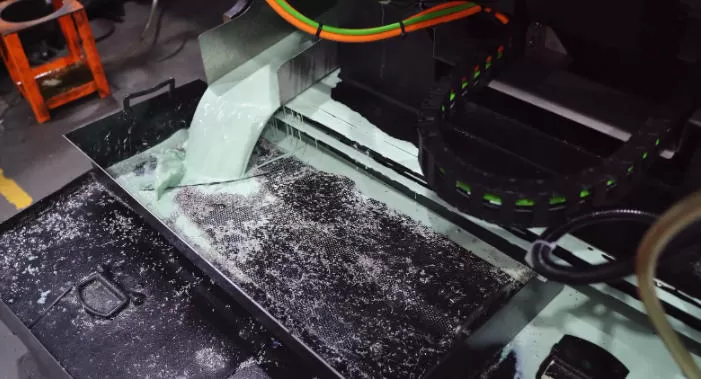

6. Неисправности конвейера стружки: перегрузка по крутящему моменту и механическое заклинивание

Механизм отказа:
Конвейеры стружки (обычно шарнирно-ленточного или шнекового типа) выходят из строя, когда двигатель не работает (проблема с питанием/электричеством) или когда стружка не отводится эффективно (механическая перегрузка). Эта перегрузка часто вызвана слишком большим объемом среза или сходом и заклиниванием цепи из-за неправильного натяжения.

Углубленная диагностика и решения:

• Устранение перегрузки:При возникновении аварийного сигнала конвейера сначала удалите скопившуюся стружку из входного и выходного отверстий. Вручную поверните вал двигателя (или муфту), чтобы определить, не заклинен ли механизм механически.

• Механическое обслуживание:Осмотрите шарнирную ленту на износ и отрегулируйте натяжение цепи в соответствии с руководством (например, некоторыевертикально-фрезерные обрабатывающие центры с ЧПУуказывают провисание ленты 6–10 мм). Хроническая перегрузка может пережечь предохранитель приводного двигателя или повредить ограничитель крутящего момента.

• Интеграция автоматизации:Запрограммируйте конвейер на прерывистую работу синхронно с циклом обработки, предотвращая массированные выбросы стружки, которые могут перегрузить систему.

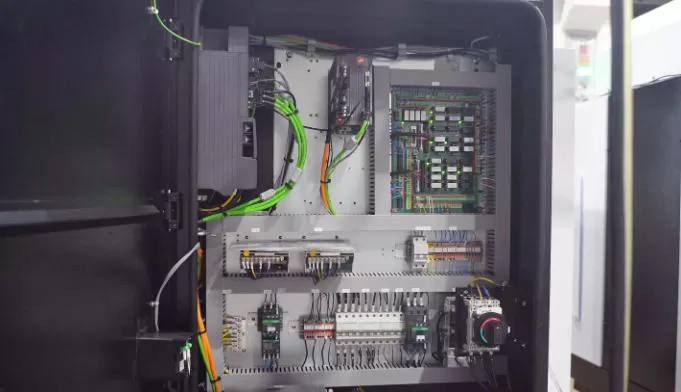

7. Неисправности электрической системы: подавление помех и старение компонентов

Механизм отказа:
Электрические неисправности часто являются самыми случайными. Подгоревшие контакты контакторов приводят к прерывистой цепи, а выход из строя катушки реле может обесточить цепь управления. Помимо отказа компонентов, электромагнитные помехи (EMI) являются основной причиной, часто искажая сигналы энкодера и вызывая «дребезг» оси или дрейф положения.

Углубленная диагностика и решения:

• Проверка на уровне компонентов:Используйте мультиметр для измерения падения напряжения на контактах, чтобы проверить на предмет чрезмерного сопротивления. Для импульсных источников питания измерьте выходное напряжение на предмет повышенной пульсации.

• Меры по борьбе с помехами:Строго соблюдайте правила прокладки проводов, разделяя сигнальные кабели от силовых. Для приводов (частотных преобразователей VFD), создающих помехи, установите фильтры электромагнитной совместимости (EMC) на входе питания и убедитесь, что сопротивление заземления станка составляет менее 1 Ом.

• Предиктивный мониторинг:Использование инфракрасной термографии для сканирования электрического шкафа позволяет эффективно выявлять «горячие точки», вызванные плохими соединениями или выходящими из строя компонентами, до того, как они приведут к остановке.




8. Погрешности точности: компенсация геометрических и тепловых ошибок

Механизм отказа:
Несоответствие допускам детали — сложная, многогранная проблема. Она может быть вызванапотеря геометрической точности(например, изменением уровня станка, износом прямолинейности направляющих),деформация технологической системы(отжатием инструмента/заготовки) илитепловые погрешности(удлинением шпинделя, тепловым расширением шарико-винтовой пары).

Углубленная диагностика и решения:

• Геометрическая калибровка: Используйте электронные уровни и лазерные интерферометры для проверки основных геометрических точностей (например, плоскостности стола, перпендикулярности шпинделя осям). При выходе за допуски корректирующие действия варьируются от точной шабровки до регулировки выравнивающих опор.

• Компенсация тепловых погрешностей: Для дрейфа размеров во время длительных производственных циклов внедрите компенсацию тепловых ошибок. Это включает размещение датчиков температуры (например, термосопротивлений PT100) в ключевых точках, создание модели тепловой деформации (например, с использованием нейронных сетей) и компенсацию перемещения осей в реальном времени системой ЧПУ.

• Оптимизация процесса: Проверьте износ инструмента (который можно контролировать по нагрузке на шпиндель) и убедитесь, что параметры резания (скорости, подачи, глубина резания) оптимальны для предотвращения вибрации или отклонений, вызванных обработкой.




9. Заключение

Сфера диагностики неисправностей станков с ЧПУ уверенно входит в новую, управляемую данными эру. Объединяя глубокое пониманиефизические механизмыс передовымиметоды обработки сигналов(такими как вибрационный анализ и анализ сигнатуры тока двигателя), инженеры могут не только быстрее устранять существующие проблемы, но и прогнозировать и предотвращать будущие с помощью непрерывного мониторинга состояния. Овладение описанной выше логикой диагностики — это ключевой шаг в эволюции от «техника по обслуживанию» до «менеджера по здоровью станка».
