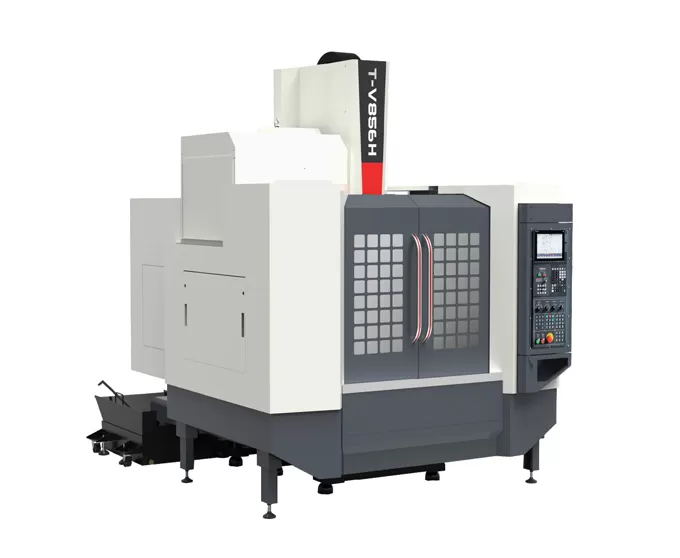

Name: HT-V856H Высокоскоростной и высокоточный вертикальный обрабатывающий центр
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Характеристики высокоскоростного и высокоточного вертикального обрабатывающего центра HT-V856H

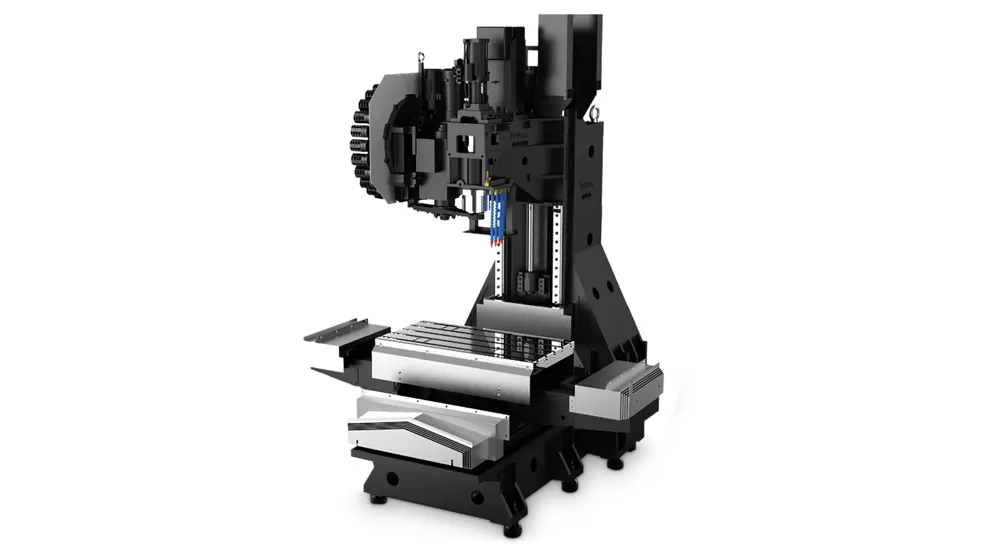

Структура машины

Машина имеет фиксированную структуру колонны с раздвижным столом поперечного типа. Корпус построен с очень большим стабильным основанием и высокой жесткостью, А-образной колонной с широким пролетом, что обеспечивает высокоскоростную резку без вибрации и деформации.

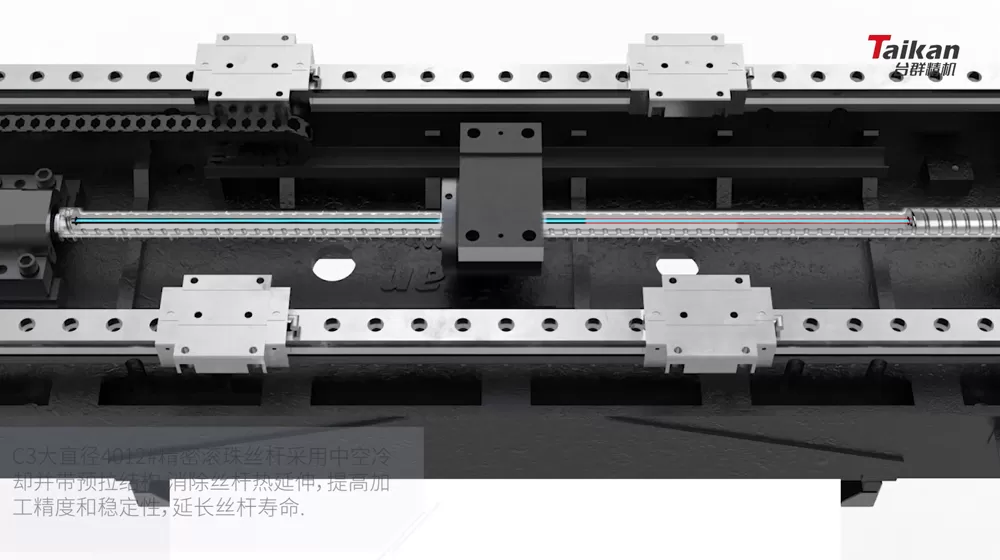

Полые шариковые винты

Полые шариковые винты с предварительно натянутой структурой исключают тепловое расширение, повышая точность машины. Подшипники шарико-винтовые самосмазывающиеся, что продлевает срок их службы.

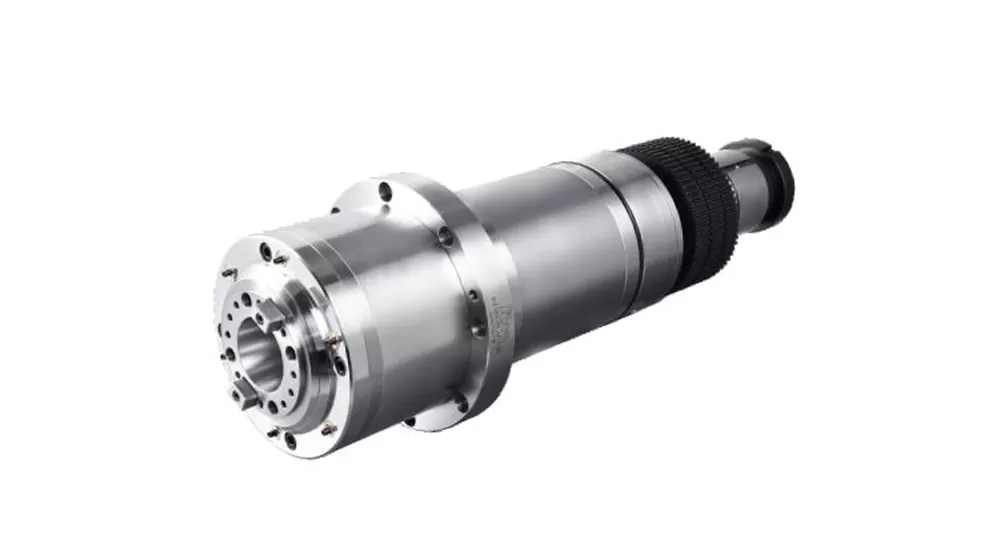

Шпиндель

Станок оснащен высокоскоростным шпиндельным блоком от Taikan, оснащенным головкой с прямым подключением BT40-12000 оборотов в минуту. Передняя часть шпинделя имеет лабиринтную конструкцию с защитой от воздушной завесы, предотвращая попадание смазочно-охлаждающих жидкостей в подшипники шпинделя.

Журнал Инструмент

Машина оснащена магазином инструментов ручного типа с 24 карманами от Taikan, известным своим надежным качеством и стабильной работой.

Применение высокоскоростного и высокоточного вертикального обрабатывающего центра HT-V856H

Станок подходит для многономенклатурной мелкосерийной обработки сложных деталей, таких как корпусные элементы средних и малых размеров, плиты, диски, клапаны, кожухи и пресс-формы. Он широко применяется в таких отраслях, как производство прецизионных деталей, 5G-продукция, метизы, автомобильные компоненты и медицинское оборудование.

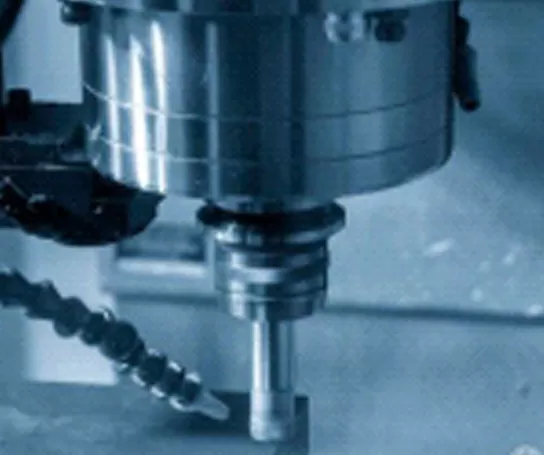

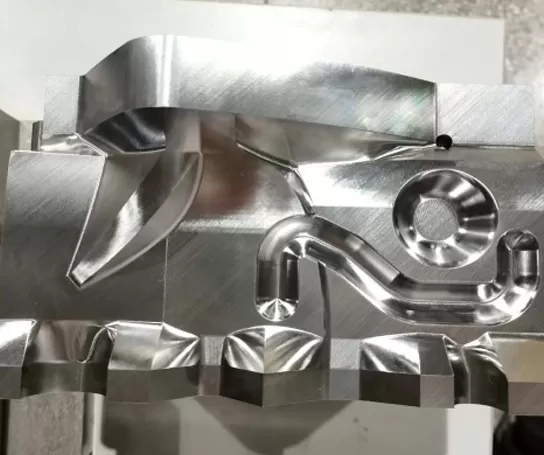

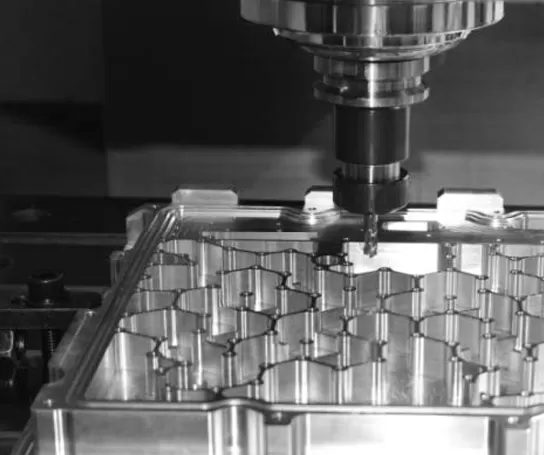

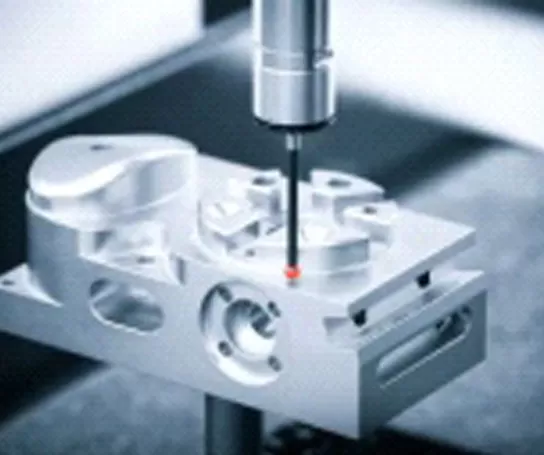

Пример заготовки 1

Пример заготовки 2

Пример заготовки 3

Пример заготовки 4

Технические характеристики высокоскоростного и высокоточного вертикального обрабатывающего центра HT-V856H

Item			Unit	HT-V856H	Примечания
Перемещение	Перемещение стола (ось X)		mm	800
	Перемещение салазок (ось Y)		mm	550
	Перемещение шпиндельной бабки (ось Z)		mm	600
	Расстояние от торца шпинделя до поверхности рабочего стола		mm	125～725
	Расстояние от оси шпинделя до направляющей поверхности колонны		mm	590
Рабочий стол	Размер стола		mm	1000*500
	Макс. нагрузка (равномерно распределенная)		kg	450
	Т-образные пазы (количество пазов - ширина паза * шаг)		mm	5-18*100
Шпиндель	Мощность двигателя (номинальная/кратковременная)		kW	11/15
	Крутящий момент двигателя (номинальный/кратковременный)		N.m	52.5/118
	Диапазон скоростей		об/мин	50~12000 (прямое соединение)
	Диаметр шпинделя		mm	φ150
	Конус шпинделя		/	BT40
	Характеристики заклепок		/	P40T-I (MAS403)
Скорость	Диапазон скоростей подачи резания		мм/мин	1-10000
Скорость	Скорость быстрого перемещения по осям X/Y/Z		м/мин	30/30/30
Точность	Точность позиционирования (X/Y/Z)		mm	0.008	GB/T18400.4 (полный ход)
Точность	Повторяемость (X/Y/Z)		mm	0.005	GB/T18400.4 (полный ход)
Инструментальный магазин	Емкость инструментов		pcs	24
	Макс. масса инструмента		kg	7
	Макс. длина инструмента		mm	250
	Макс. диаметр инструмента (при полной / при пустующих соседних гнездах)		mm	Φ75/Φ150
Прочее	Система ЧПУ		/	Mitsubishi M80VB
	Пневмопитание	Flow	л/мин	≥280 (ANR)
	Пневмопитание	Давление воздуха	MPa	0,6~0,8
	Характеристики оборудования		KVA	25
	Емкость бака СОЖ		л	300
	Габариты станка		mm	224031213026	По осям XYZ
	Масса (приблиз.)		Kg	4600

Информация на этой странице предназначена только для ознакомления. Характеристики и детали могут изменяться в связи с модернизацией или улучшением продукции. Для получения дополнительной информации свяжитесь с нами.
