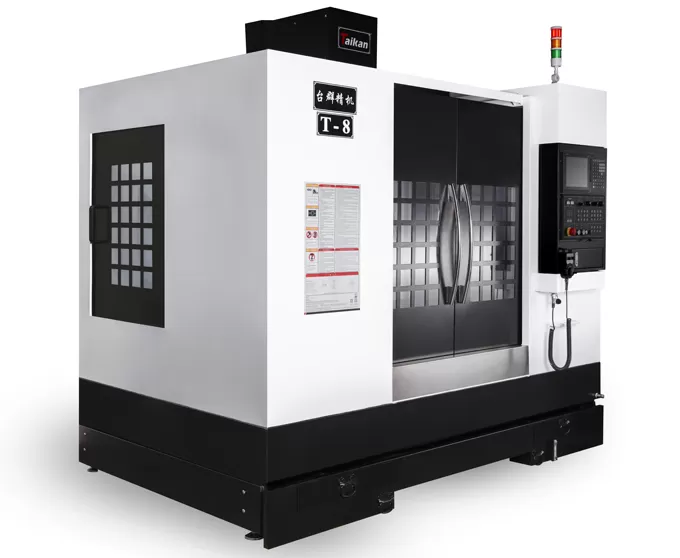

Name: HT-8 Boxway Вертикальный обрабатывающий центр
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Характеристики вертикального обрабатывающего центра HT-8 с направляющими скольжения (Boxway)

Структура машины

Фиксированная конструкция поперечного скольжения колонны с негабаритным стабильным основанием для обеспечения высокой несущей способности.

Изготовлен из высокопрочного чугуна, обеспечивающего отличную жесткость и стабильную точность.

Направление для трехосной коробки

Оси X, Y и Z оснащены прецизионно закаленными направляющими из чугуна, с поверхностным композитным покрытием, соединенным с покрытием из ПТФЭ (политетрафторэтилена).

Эта конструкция обеспечивает высокую жесткость и отличную амортизацию, что делает ее идеальной для тяжелой резки литейной стали с высокой твердостью.

Шпиндель

Высокоскоростной блок шпинделя (BT40, 8000 об/мин) с лабиринтной конструкцией и защитой от воздушной завесы, предотвращающей попадание охлаждающей жидкости в подшипники шпинделя.

Противовес оси Z

Противовес с центральной направляющей помогает движению передней бабки

Оптимизация нагрузочных характеристик оси Z

Применение вертикального обрабатывающего центра HT-8 с направляющими типа Boxway

В основном используется в производстве пресс-форм, а также широко применяется в аэрокосмической отрасли, энергетическом оборудовании, автомобилестроении, производстве медицинских приборов и других отраслях.

Пример заготовки 1

Пример заготовки 2

Пример заготовки 3

Пример заготовки 4

Характеристики вертикального обрабатывающего центра с коробчатыми направляющими HT-8

Item			Unit	HT-8	Примечания
Перемещения	Перемещение стола (ось X)		mm	800
	Перемещение салазок (ось Y)		mm	500
	Перемещение шпиндельной бабки (ось Z)		mm	500
	Расстояние от торца шпинделя до стола		mm	130～630
	Расстояние от центра шпинделя до колонны		mm	500
Стол	Размер стола		mm	1050×500
	Грузоподъемность стола		kg	600
	Т-образные пазы (Кол-во-Ширина×Шаг)		mm	5-18×90
Шпиндель	Мощность двигателя (длит./30 мин)		kW	7.5/11
	Диапазон скоростей		rpm	50～8000 (ременная передача)
	Диаметр шпинделя		mm	φ150
	Тип зажимного патрона		–	BT40
	Тип тяговой шпильки		–	P40T-I (MAS403)
Скорость	Диапазон подач		мм/мин	1-10000
Скорость	Скорость быстрых перемещений (X/Y/Z)		м/мин	16/16/16
Точность	Точность позиционирования (X/Y/Z)		mm	0.008	GB/T18400.4 (по всей длине)
Точность	Повторяемость (X/Y/Z)		mm	0.005
Прочее	Система ЧПУ		–	Mitsubishi M80VA
	Подача воздуха	Flow	л/мин
	Подача воздуха	Давление	MPa
	Требования к электропитанию		kVA	25
	Емкость бака СОЖ		л	200
	Габариты станка		mm	2710×2320×2740	Направления осей X/Y/Z
	Вес станка (прибл.)		kg	4950

Информация на этой странице приведена только для справки. Характеристики и детали могут изменяться в связи с модернизацией или улучшением продукции. Для получения дополнительной информации свяжитесь с нами.
