Диагностика станков с ЧПУ: 12 предупредительных признаков, которые нельзя игнорировать

В современном производстве от станков с ЧПУ ожидают стабильной точности, высокой производительности и бесперебойной работы. Однако большинство серьезных отказов оборудования не происходят без предупреждения. Задолго до выхода из строя шпинделя, появления сервоаварии или непредвиденной остановки станка обычно появляются малозаметные признаки того, что что-то начинает идти не так.

К сожалению, многие цеха реагируют только после фактической поломки. К тому моменту затраты на ремонт, задержки производства и потеря мощностей могут стать значительными.

Эффективная диагностика станков с ЧПУ направлена на выявление аномального поведения оборудования на достаточно раннем этапе, чтобы предотвратить незапланированные простои. Независимо от того, управляете ли вы небольшой механической мастерской или крупным производственным объектом, понимание предупреждающих признаков износа станка помогает продлить срок службы оборудования и повысить общую эффективность производства.

Для предприятий, эксплуатирующих вертикальный обрабатывающий центр, проактивная диагностика часто играет решающую роль в поддержании стабильных производственных графиков и снижении расходов на техническое обслуживание.

Почему важна диагностика станков с ЧПУ

Современные станки с ЧПУ представляют собой высокоинтегрированные системы, состоящие из шпинделей, сервоприводов, шариковых винтов, направляющих, систем смазки, устройств смены инструмента и контроллеров станка. Проблема в любом из этих компонентов может со временем повлиять на качество обработки или надежность станка.

Во многих производственных средах, особенно тех, где используетсявертикальный фрезерный центрa single component issue can quickly escalate into unstable machining performance if not detected early.

Цель диагностики — не просто выявить отказы, а распознать развивающиеся неисправности до того, как они приведут к поломке.

Эффективная программа диагностики помогает производителям:

• Сократить незапланированные простои

• Повысить точность обработки

• Снизить затраты на техническое обслуживание

• Продлить срок службы шпинделя и компонентов

• Улучшить планирование производства

• Повысить общую эффективность оборудования (OEE)

Чем раньше обнаружена проблема, тем, как правило, дешевле её устранить.

Критические предупреждающие признаки станков с ЧПУ, требующие немедленного внимания

Эти признаки часто указывают на развивающиеся механические или электрические неисправности, которые могут напрямую привести к простою станка, если их игнорировать.

1. Чрезмерная вибрация шпинделя

Вибрация шпинделя часто является одним из первых индикаторов развития серьёзной механической проблемы на станке с ЧПУ.

Операторы обычно замечают вибрацию по ухудшению качества обработанной поверхности, необычному шуму станка или ускоренному износу инструмента. Хотя незначительная вибрация может казаться безвредной на начальном этапе, длительная работа создаёт дополнительную нагрузку на подшипники шпинделя и вращающиеся компоненты.

Распространённые причины включают:

• Износ подшипников

• Дисбаланс инструмента

• Неправильную посадку оправки

• Несоосность шпинделя

Отслеживание тенденций вибрации во времени часто более ценно, чем реакция на единичное аномальное показание. Постепенное увеличение вибрации обычно указывает на развивающуюся проблему, которую следует исследовать до возникновения серьёзного повреждения шпинделя.

2. Постоянный перегрев шпинделя

Все шпиндели выделяют тепло во время работы, особенно на высоких оборотах. Однако аномальное повышение температуры никогда не следует игнорировать.

Чрезмерная температура шпинделя часто указывает на проблемы в подшипниковой системе, контуре смазки или механизме охлаждения. Если температура шпинделя продолжает расти за пределы нормального рабочего диапазона, износ компонентов может резко ускориться.

Операторам следует обращать внимание на:

• Необычно горячий корпус шпинделя

• Частые температурные аварийные сигналы

• Усиление вибрации, сопровождающееся нагревом

• Снижение стабильности обработки

Своевременное устранение перегрева может предотвратить дорогостоящий ремонт шпинделя и длительные простои.

3. Частые аварийные сигналы сервоприводов

Сервоаварии относятся к числу наиболее распространённых индикаторов развивающихся проблем в системе управления станка.

Хотя единичные аварии могут быть следствием временных рабочих условий, повторяющиеся сигналы часто указывают на скрытые неисправности в системе управления движением.

Возможные причины включают:

• Перегрузку двигателя

• Неисправности энкодера

• Отказы привода

• Чрезмерное механическое сопротивление

Многократный сброс аварийных сигналов без выяснения первопричины может привести к усугублению проблемы и, в конечном счёте, к остановке станка.

4. Дрейф точности позиционирования

Станок, постепенно теряющий точность позиционирования, может продолжать работать неделями, прежде чем проблема станет очевидной.

Многие производители впервые обнаруживают проблемы с позиционированием, когда размеры деталей начинают дрейфовать к границам допусков или проверки качества выявляют несоответствия.

Типичные причины включают:

• Износ шариковых винтов

• Неточности энкодеров

• Тепловое расширение

• Проблемы с настройкой сервоприводов

Поскольку точность позиционирования напрямую влияет на качество продукции, даже небольшие отклонения заслуживают незамедлительного расследования.

Проблемы производительности станков с ЧПУ, влияющие на качество обработки

Эти признаки могут не останавливать производство немедленно, но они способны существенно повлиять на качество деталей и эффективность производства.

5. Быстрый износ инструмента

Неожиданное сокращение срока службы инструмента часто указывает на проблемы, связанные со станком, а не только с самим инструментом. Когда инструменты изнашиваются значительно быстрее ожидаемого, первопричина может заключаться в вибрации станка, биении шпинделя, проблемах жёсткости или неправильных режимах резания. Мониторинг расхода инструмента даёт ценную информацию о состоянии станка и помогает выявить развивающиеся механические проблемы до того, как они станут серьёзными.

6. Плохое качество поверхности

Качество обработанной поверхности служит ценным индикатором общего состояния станка.

Станок, который стабильно выдаёт гладкую поверхность, но вдруг начинает создавать следы дробления, грубую текстуру или неоднородный рельеф, возможно, испытывает механическую нестабильность.

Возможные причины включают:

• Вибрацию шпинделя

• Проблемы с оправкой

• Износ направляющих

• Ослабление конструкции

Изменения качества поверхности часто появляются раньше, чем более очевидные механические симптомы.

7. Проблемы с повторяемостью

Повторяемость измеряет способность станка воспроизводить идентичные результаты многократно в одних и тех же условиях.

Когда одинаковые программы обработки дают различающиеся результаты, повторяемость станка, вероятно, ухудшается.

Типичные способствующие факторы:

• Механический износ

• Термическая нестабильность

• Нестабильность сервоприводов

• Развитие люфта

Проблемы с повторяемостью могут постепенно снижать однородность продукции и увеличивать затраты на контроль качества.

Проблемы технического обслуживания, которые усугубляются со временем

Эти проблемы часто начинаются как мелкие замечания по обслуживанию, но могут перерасти в серьёзные отказы, если ими пренебрегать.

8. Неисправности автоматической смены инструмента (ATC)

Автоматическая смена инструмента критически важна для поддержания эффективности производства. Медленная смена, пропуски инструмента или периодические ошибки позиционирования могут указывать на развивающиеся механические неисправности или проблемы с датчиками.

Игнорирование ранних признаков неполадок ATC может привести к непредвиденным остановкам производства и дорогостоящим поискам неисправностей.

9. Проблемы с системой подачи СОЖ

Системы СОЖ играют важнейшую роль в контроле температуры, смазке и эвакуации стружки.

Снижение эффективности СОЖ может привести к:

• Ухудшению качества поверхности

• Повышенному износу инструмента

• Тепловым деформациям

• Накоплению стружки

Регулярный осмотр насосов, фильтров, форсунок и качества СОЖ может предотвратить многие проблемы обработки до того, как они повлияют на производство.

10. Износ шариковых винтов

Шариковые винты отвечают за преобразование вращательного движения в точное линейное перемещение. По мере нарастания износа позиционирование станка становится менее стабильным, и может начать развиваться люфт.

Распространённые предупреждающие признаки:

• Нестабильные размеры

• Нарушения перемещения по осям

• Увеличение люфта

• Снижение точности позиционирования

Регулярный осмотр помогает выявить износ до того, как пострадает точность обработки.

11. Износ направляющих

Направляющие обеспечивают стабильность и жёсткость, необходимые для прецизионной обработки. Со временем загрязнение, недостаточная смазка или чрезмерная нагрузка могут ускорить износ.

По мере износа направляющих производители могут столкнуться с:

• Снижением жёсткости

• Усилением вибрации

• Падением точности обработки

• Проблемами качества поверхности

Правильное управление смазкой остаётся одним из наиболее эффективных способов продления срока службы направляющих.

12. Нарушения в работе системы смазки

Многие серьёзные отказы станков с ЧПУ могут быть связаны с недостаточной смазкой. Когда система смазки не обеспечивает надлежащего распределения масла, критически важные компоненты испытывают ускоренный износ и повышенное трение.

Предупреждающие признаки часто включают:

• Необычный шум станка

• Повышенные рабочие температуры

• Усиленный износ компонентов

• Аварийные сигналы смазки

Регулярные проверки смазки относятся к самым простым и экономически эффективным практикам профилактического обслуживания.

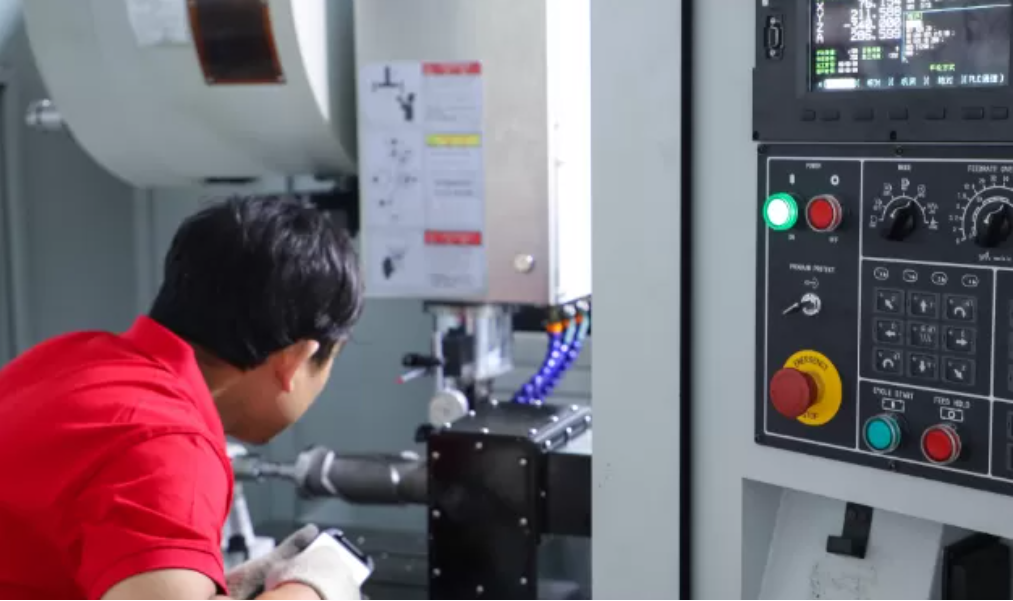

Чек-лист проверки технического состояния станков с ЧПУ

Структурированная программа осмотров помогает ремонтным службам выявлять развивающиеся проблемы до того, как они повлияют на производство.

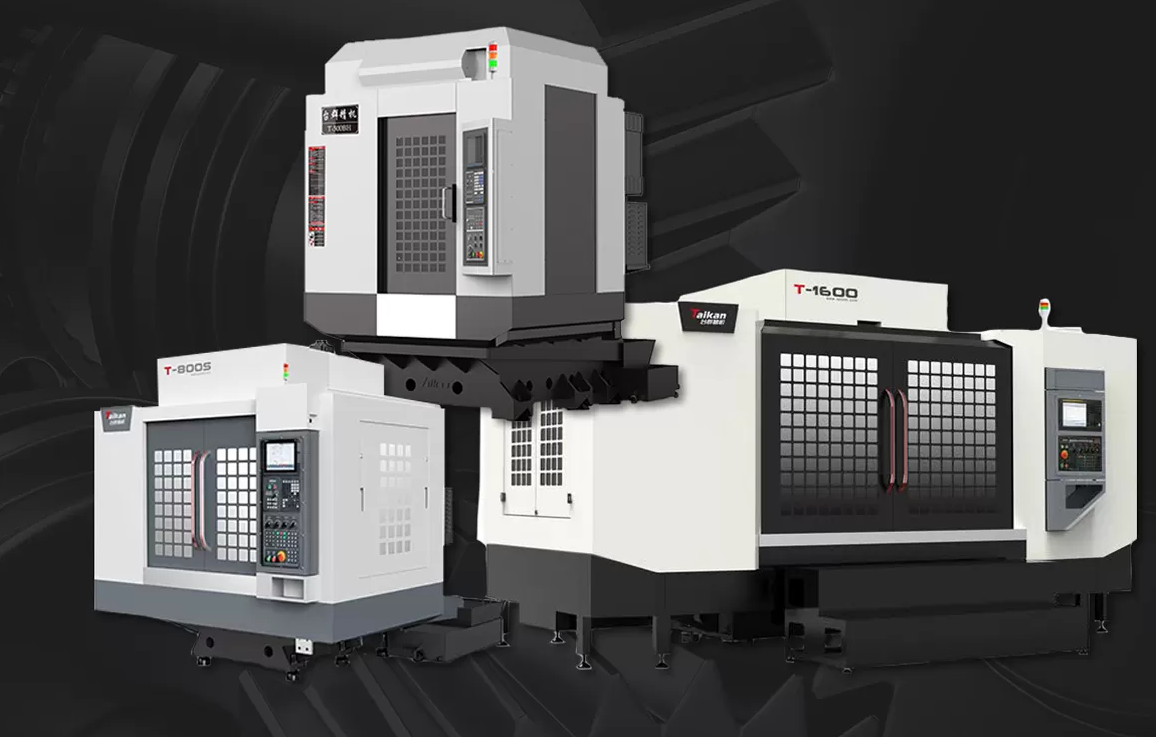

Предприятия, эксплуатирующиефрезерно-сверлильный центрoften benefit significantly from structured inspection programs because these machines frequently run at high spindle speeds and demanding production cycles.

Профилактическое обслуживание против реактивного обслуживания

Многие производители по-прежнему полагаются на корректирующее обслуживание, ремонтируя станки только после возникновения отказов. Хотя такой подход может показаться экономически эффективным на первый взгляд, он часто приводит к более высоким долгосрочным расходам.

Наиболее успешные производители сочетают регулярные осмотры, мониторинг состояния и стратегии предиктивного обслуживания для сокращения непредвиденных отказов.

Как современные станки с ЧПУ поддерживают продвинутую диагностику

По мере движения производства к среде умного завода диагностика станков становится всё более совершенной.

Современные платформы ЧПУ теперь включают такие функции, как:

• Мониторинг шпинделя в реальном времени

• Анализ нагрузки сервоприводов

• Термокомпенсация

• Управление ресурсом инструмента

• Возможности удалённой диагностики

• Функции предиктивного обслуживания

Эти технологии позволяют производителям выявлять развивающиеся неполадки на более ранних стадиях и принимать решения по обслуживанию, основываясь на фактическом состоянии оборудования, а не на фиксированных интервалах.

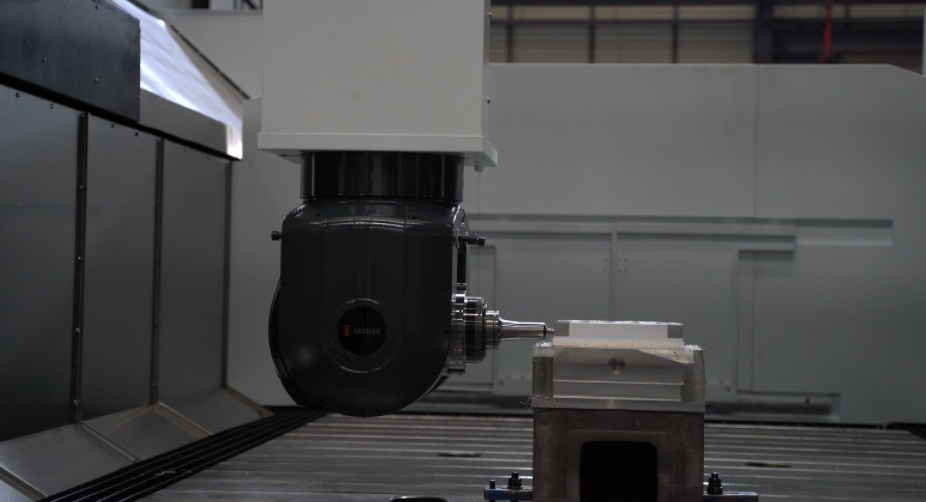

Для более крупных производственных сред продвинутые системы портальных обрабатывающих центров всё чаще интегрируют интеллектуальные технологии мониторинга, повышающие доступность и эксплуатационную надёжность оборудования.

Часто задаваемые вопросы

Что такое диагностика станков с ЧПУ?

Диагностика станков с ЧПУ — это процесс мониторинга и анализа производительности станка для выявления развивающихся механических, электрических или проблем системы управления до того, как они приведут к отказу оборудования.

Какую проблему станка с ЧПУ следует решать в первую очередь?

Проблемы, связанные с вибрацией шпинделя, перегревом, точностью позиционирования и повторяющимися сервоавариями, как правило, должны иметь наивысший приоритет, поскольку они могут быстро привести к серьёзным простоям или дорогостоящему ремонту.

Как часто следует проводить осмотр станков с ЧПУ?

Базовые эксплуатационные проверки следует выполнять ежедневно, в то время как более тщательные осмотры — ежемесячно, ежеквартально и ежегодно в зависимости от загрузки станка.

Может ли предиктивное обслуживание сократить простои станков с ЧПУ?

Да, программы предиктивного обслуживания помогают производителям выявлять развивающиеся неисправности до того, как произойдёт отказ, сокращая незапланированные простои и повышая эффективность технического обслуживания.

Какие компоненты станков с ЧПУ требуют обслуживания чаще всего?

Подшипники шпинделя, шариковые винты, сервосистемы, системы смазки, направляющие, системы СОЖ и устройства автоматической смены инструмента относятся к наиболее часто обслуживаемым компонентам.

Заключение

Большинство отказов станков с ЧПУ не происходят внезапно. Они развиваются постепенно через предупреждающие признаки, которые операторы и ремонтные службы могут заметить задолго до серьёзной поломки.

Отслеживая вибрацию шпинделя, перегрев, точность позиционирования, сервоаварии, износ инструмента, эффективность СОЖ, состояние смазки и другие критически важные индикаторы, производители могут значительно сократить время простоя и повысить надёжность оборудования.

По мере развития предиктивного обслуживания и умного производства эффективная диагностика станков с ЧПУ останется одной из самых ценных стратегий для максимальной производительности, продления срока службы оборудования и защиты производственных мощностей.
