Как улучшить точность и аккуратность в обработке на станках с ЧПУ?

В областях, требующих высочайшей точности — таких как производство высокотехнологичного оборудования, прецизионное изготовление пресс-форм и аэрокосмическая отрасль, — способность обработки на микронном уровне напрямую определяет эксплуатационные характеристики и срок службы изделий. Однако стабильно высокая точность не достигается случайно. Это системная инженерная дисциплина, включающая учет собственных характеристик станка, контроль теплового режима, стратегии процесса резания и замкнутую обратную связь в реальном времени. Как один из ведущих публично котируемыхcnc machine tool manufacturersспециализирующихся на высокотехнологичных исследованиях, разработках и производстве, компания Taikan систематически излагает углубленные методы и передовые технические практики, применяемые для повышения точности обработки по всем ключевым направлениям прецизионности.

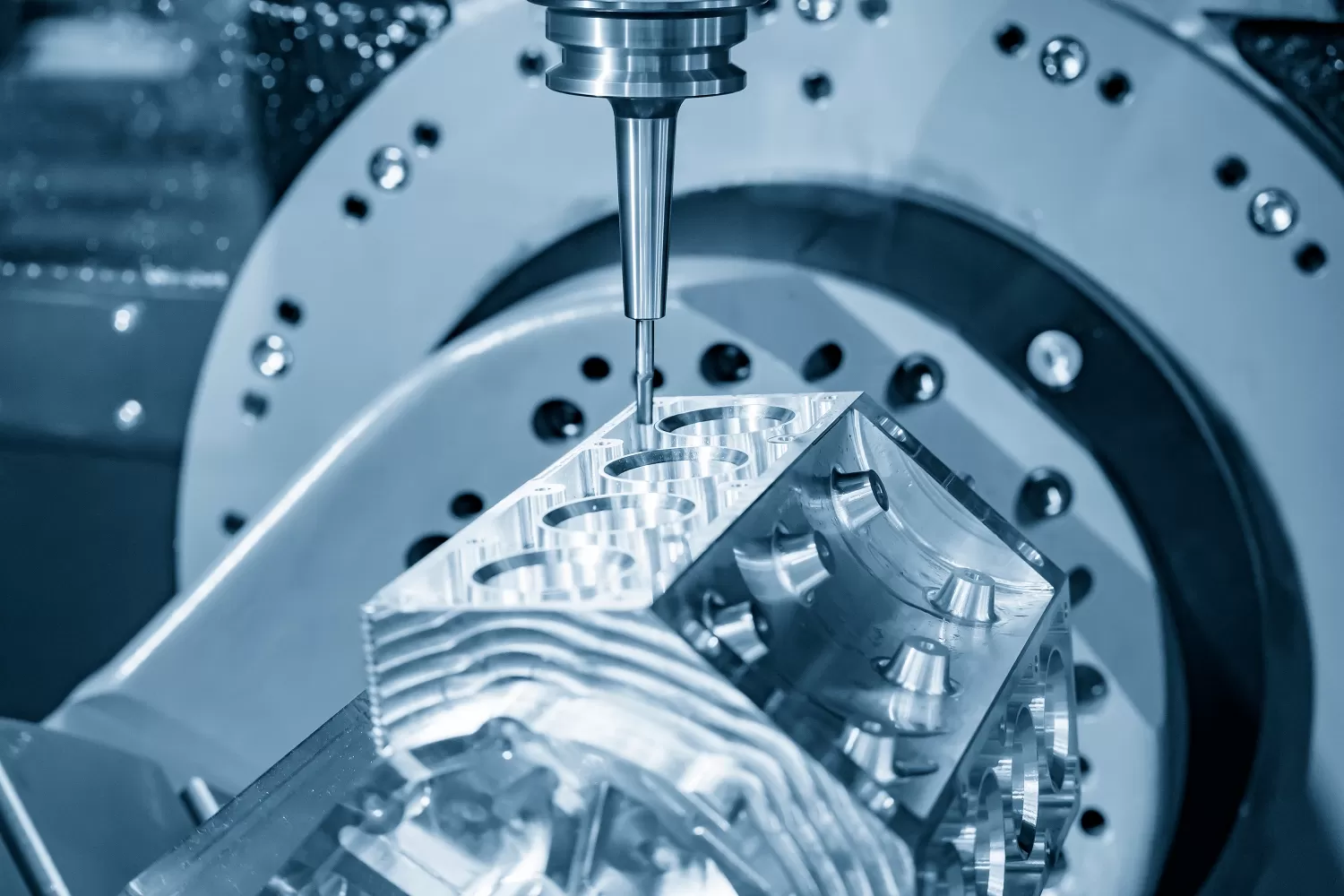

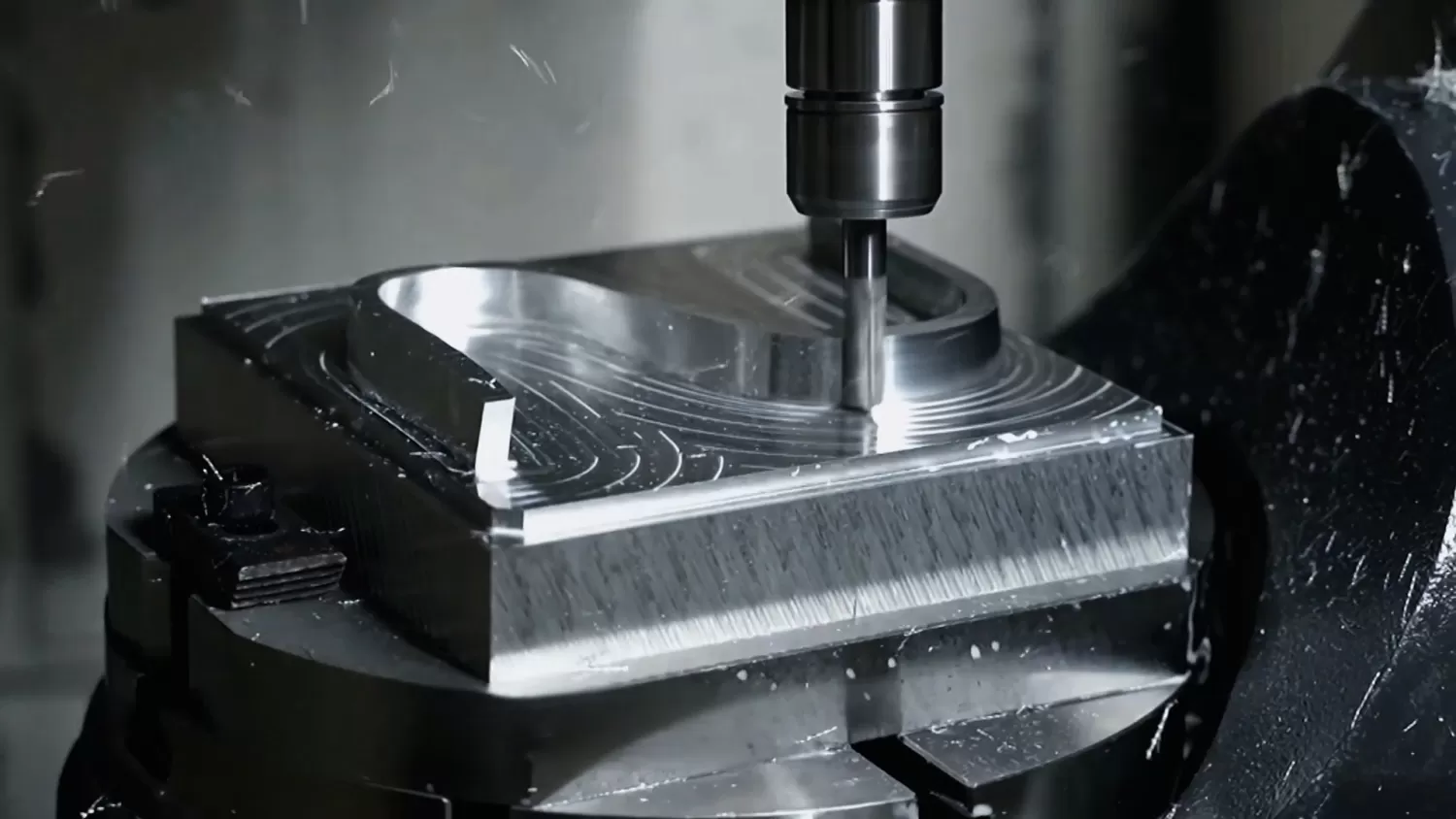

Понимание точности обработки: от макрогеометрии к микроцелостности поверхности

Точность обработки означает не только степень соответствия фактических геометрических параметров детали ее проектным значениям, но также включает точность размеров, точность формы, точность положения и микрогеометрический рельеф поверхности. В контексте прецизионной обработки стремление к точности выходит за рамки простого соблюдения допусков, охватывая скрытые показатели, определяющие срок службы, такие как состояние остаточных поверхностных напряжений и контроль повреждений подповерхностного слоя.

Углубленный анализ факторов, влияющих на точность обработки с ЧПУ

Достижение улучшения точности на микронном уровне требует тщательного анализа источников ошибок. Помимо очевидных геометрических погрешностей, следующие скрытые факторы часто являются первопричинами потери точности.

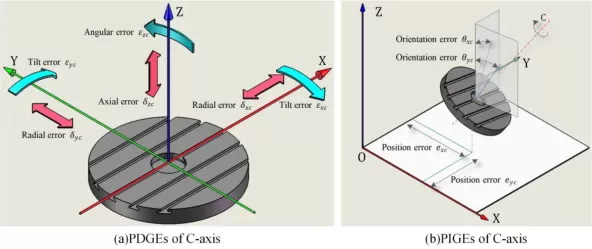

1. Геометрические и кинематические погрешности станка

Геометрическая точность станка является краеугольным камнем прецизионной обработки. Прямолинейность и перпендикулярность направляющих, а также радиальное биение и осевое смещение поворотных осей через кинематическую цепь непосредственно переносятся на контуры обрабатываемой детали. Многочисленные примеры монтажа показывают, что после длительной эксплуатации и незначительных смещений фундамента показатели статической точности большинстваvertical CNC machinesзначительно отклоняются от заводских стандартов, причем снижение точности в первую очередь вызвано нестабильностью установочного фундамента и релаксацией внутренних напряжений конструкции. Технология компенсации объемных ошибок позволяет с помощью лазерных интерферометров и шариковых штанг точно картировать 21 компонент геометрических погрешностей станка (погрешности позиционирования, прямолинейности, угловые погрешности каждой линейной оси и неперпендикулярность между осями) и осуществлять коррекцию пространственного вектора в реальном времени в системе ЧПУ. Это ключевой технический метод повышения собственной точности станка.

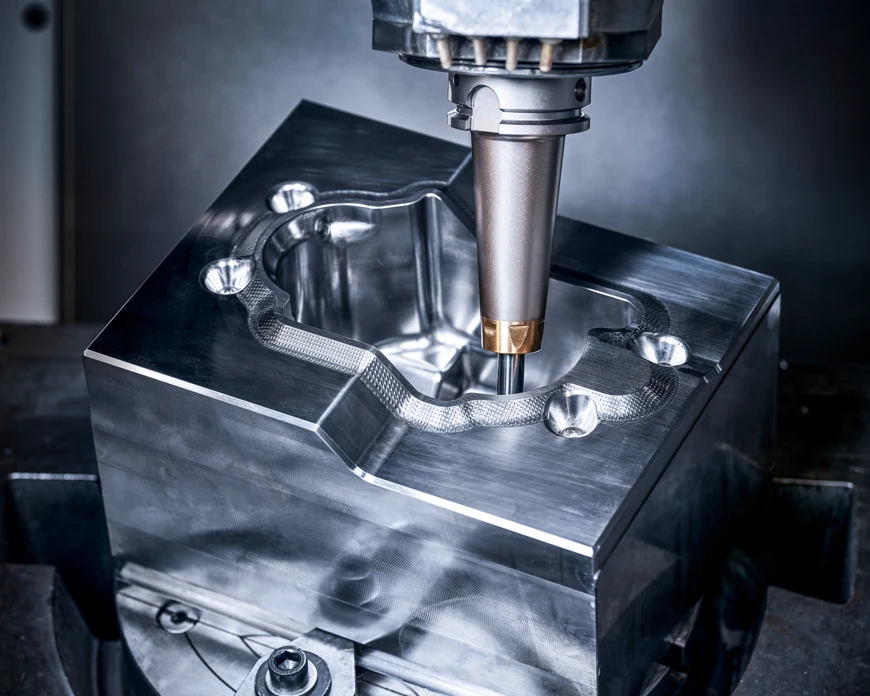

2. Тепловая деформация — невидимый убийца точности

Колебания температуры являются наиболее трудно моделируемым источником погрешностей в прецизионной обработке. Теплота трения подшипников шпинделя, теплота перемешивания шариков в шарико-винтовой паре, теплота из зоны резания и градиенты температуры окружающей среды в цехе вызывают термоупругую деформацию конструкции станка. В частности, когда шарико-винтовая передача испытывает осевое тепловое расширение из-за повышения температуры, при полузамкнутом управлении возникает прямое отклонение фактического перемещения от заданного, что приводит к постепенному дрейфу размеров при серийном производстве. Передовые решения по обеспечению тепловой стабильности включают: применение охлаждения полого винта и прецизионного масляного циркуляционного термостатирования шпинделя, установку датчиков температуры в критических точках конструкции и создание моделей компенсации тепловых погрешностей в реальном времени, чтобы гарантировать сохранение микронной тепловой стабильности станка при длительной непрерывной работе.

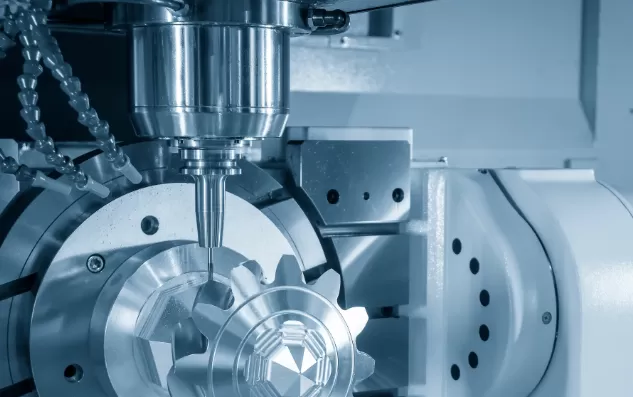

3. Люфты и динамическое запаздывание сервопривода

Люфт — это потерянное движение, возникающее при изменении направления координатной оси, вызванное механическими зазорами и упругой деформацией в приводной цепи. В полузамкнутой сервосистеме механические зазоры за шарико-винтовой парой находятся вне обратной связи по положению и непосредственно создают погрешности позиционирования, вызывая характерные выбросы при реверсе (квадрантные скачки) в точках смены квадранта при круговой интерполяции. Применение параметров компенсации люфта в ЧПУ обеспечивает базовую коррекцию, в то время как высококлассные решения стремятся к использованию прямых приводов или механических конструкций с двойным предварительным натягом, чтобы физически устранить мертвую зону реверса и гарантировать строгую двустороннюю повторяемость.

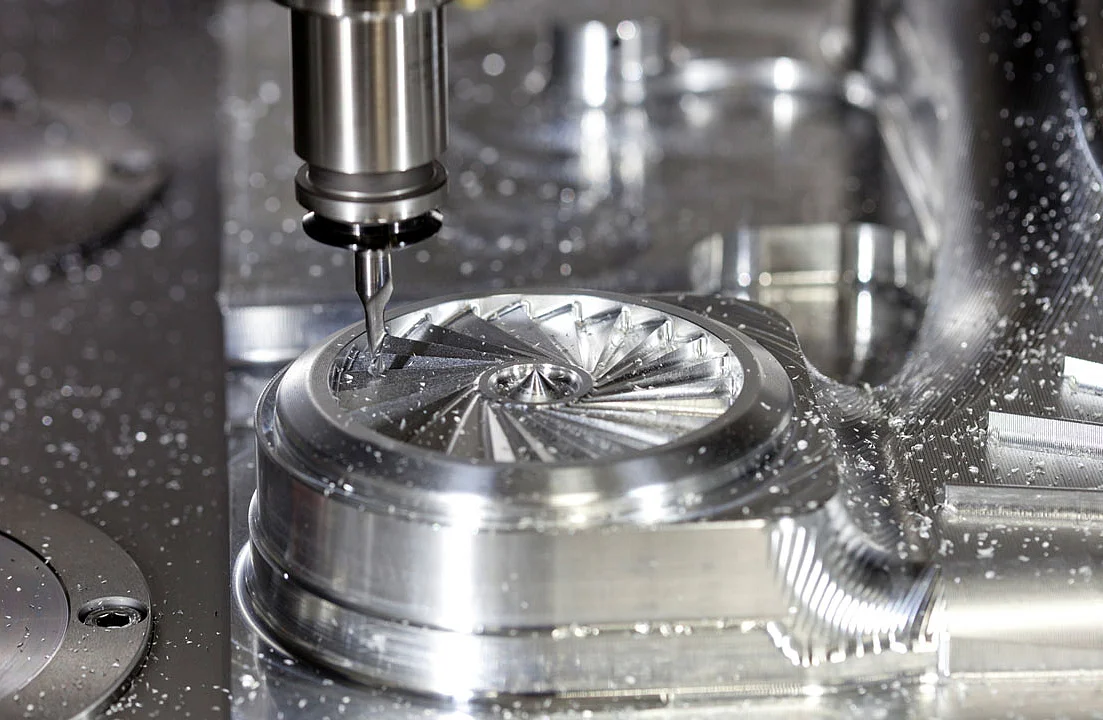

4. Динамические погрешности, вызванные недостаточной жесткостью привода

Крутильная жесткость приводной цепи не только усиливает влияние люфта, но и увеличивает ошибку слежения при высокоскоростной интерполяции, усугубляя квадрантные выступы и искажения контура при круговых траекториях. Повышение жесткости привода требует использования шарико-винтовых пар с двойной гайкой и предварительным натягом, муфт с высокой крутильной жесткостью и надлежащего согласования инерции сервопривода для обеспечения линейной передачи заданного крутящего момента и подавления волнистости поверхности, вызванной микровибрациями.

Стратегии и практические методы повышения точности обработки

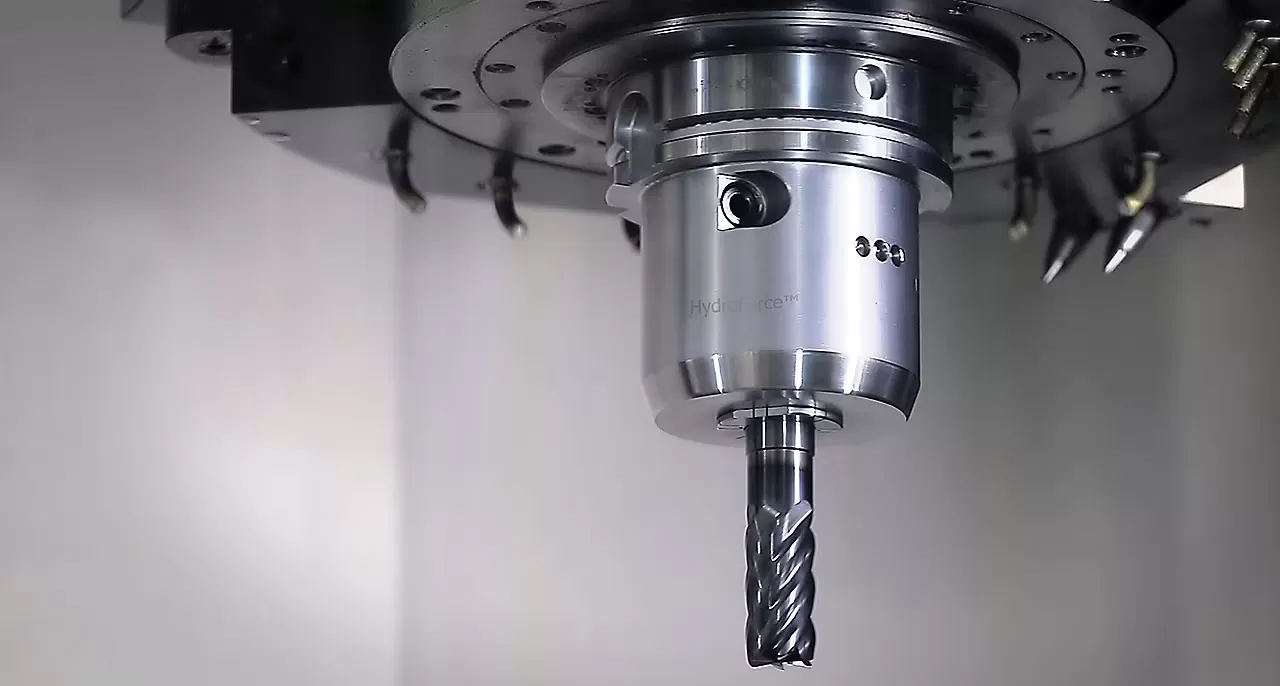

1. Тщательная проработка траекторий входа и выхода инструмента

Способ входа и выхода режущего инструмента в заготовку напрямую влияет на следы на поверхности и точность кромок. Следует использовать тангенциальные дуговые траектории входа/выхода, чтобы избежать мгновенных ударных нагрузок на контур. Скорость подачи при входе должна плавно изменяться, обеспечивая переход от одного слоя резания к другому без резких пауз, которые создают следы остановки. Одновременно с этим применение стратегий с постоянной нагрузкой резания (постоянная скорость резания при точении и адаптивная подача при фрезеровании) поддерживает стабильность сил резания и предотвращает отклонение инструмента, вызванное резкими изменениями.

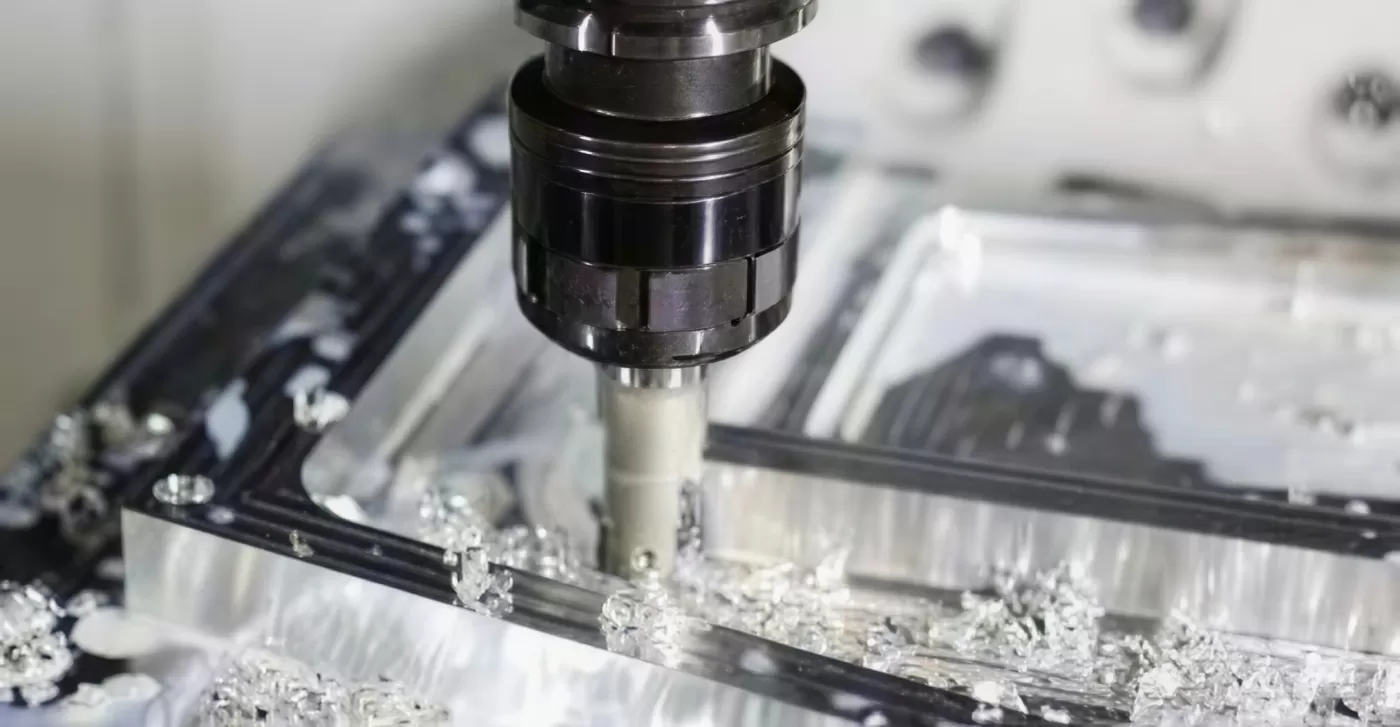

2. Научно обоснованный выбор методов и стратегий резания

При чистовой обработке предпочтительным методом фрезерования должно быть попутное фрезерование, так как оно направляет силы резания в сторону стола, гасит вибрации и обеспечивает превосходное качество поверхности. При точении валов в идеале весь непрерывный контур (наружные диаметры, торцы и дуговые переходы) должен обрабатываться одним инструментом, чтобы исключить следы стыковки. Для прерывистых поверхностей необходимо соблюдать упорядоченную последовательность точения от внешней стороны к внутренней, чтобы предотвратить локальные геометрические ступеньки, вызванные интерференцией инструмента. При обработке дуговых поверхностей выбор меньшего радиуса при вершине резца эффективно подавляет радиальную силу резания и повышает точность контура.

3. Применение высокоэффективных прецизионных инструментов и систем их крепления

Режущий инструмент является конечным исполнительным звеном в прецизионном производстве. Использование передовых пластин с покрытием из твердого сплава, кубического нитрида бора (CBN) или керамики значительно снижает силы резания и тепловыделение. Не менее важным является интерфейс соединения инструмента со станком: термозажимные и гидравлические оправки обеспечивают радиальное биение закрепленного инструмента ≤3 мкм, а в сочетании с высокожестким коническим интерфейсом гарантируют стабильную концентричность инструмента на высоких скоростях вращения. Это является обязательным условием для достижения зеркального фрезерования и высокоточного получения отверстий.

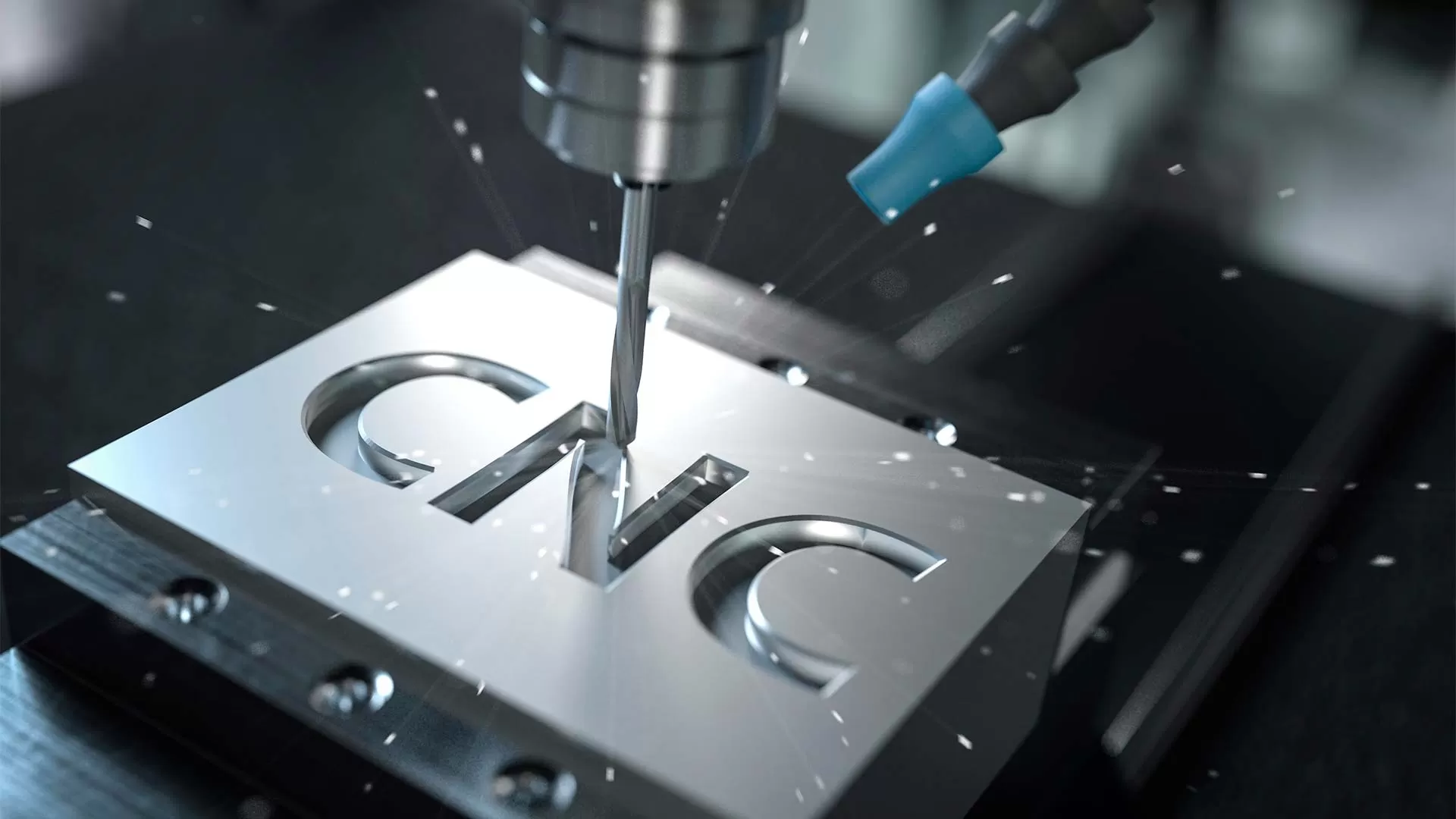

4. Интеграция систем внутристаночного измерения и автоматической настройки инструмента

Цифровой замкнутый контур — это рывок к достижению стабильного прецизионного производства. Глубокая интеграция внутристаночной измерительной системы вTaikan machine tools, автоматическая привязка заготовки и точная установка системы координат, а также внутрипроцессный контроль критических элементов для обнаружения дрейфа размеров в реальном времени и автоматического обновления систем координат или коррекций на инструмент. Согласованная работа щупа автоматической настройки инструмента быстро измеряет длину и диаметр инструмента, обнаруживает его поломку и создает замкнутую систему управления параметрами инструмента, значительно сокращая непроизводительное время и исключая брак.

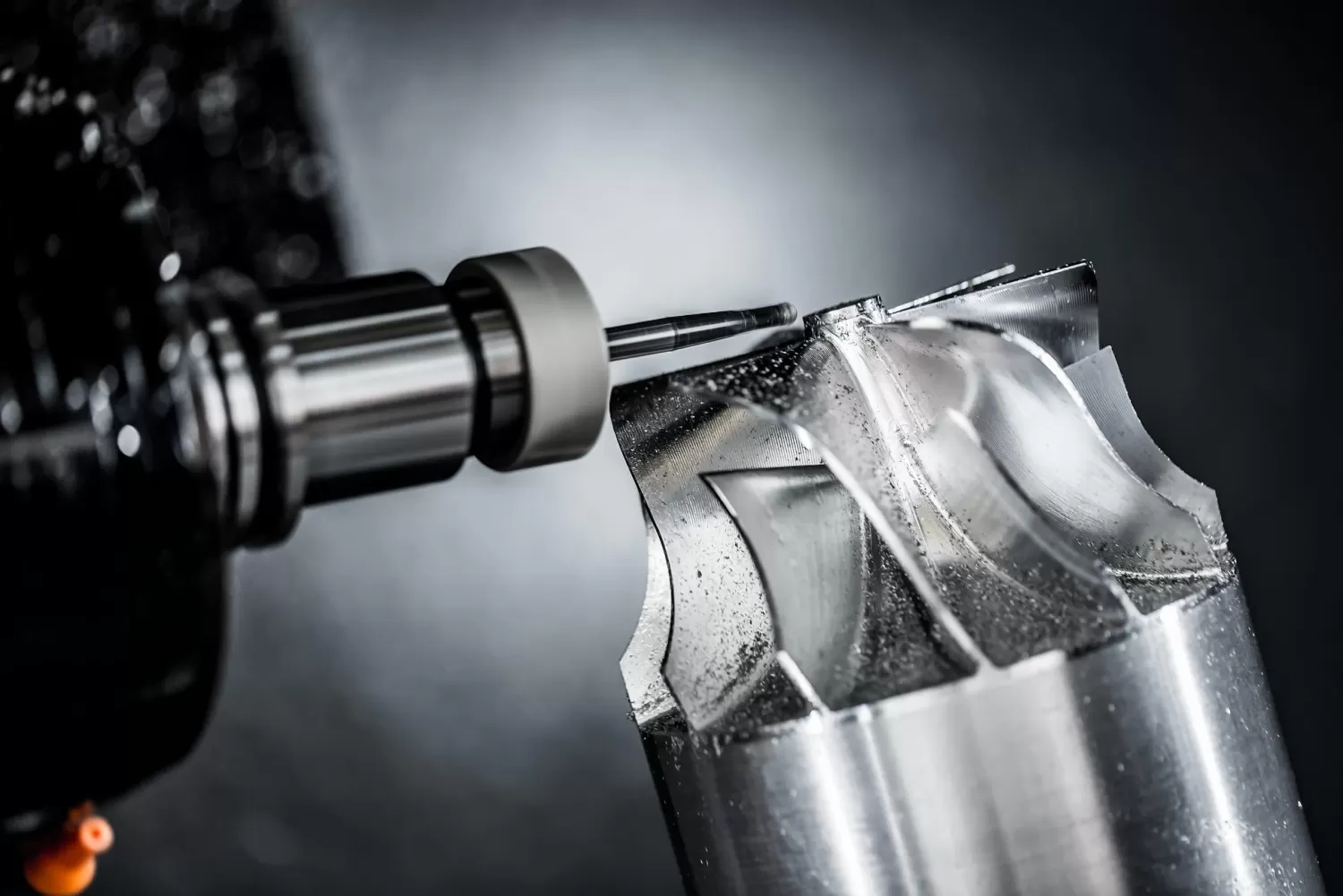

5. Оптимизация точности за счет превосходного программирования

Управляющая программа не только задает движение, но и реализует стратегию точности. Превосходное CAM-программирование должно использовать следующие методы:

• Плавная интерполяция и упреждающее управление: с помощью аппроксимации кривыми NURBS в сочетании с большим количеством кадров упреждающего просмотра в ЧПУ ограничиваются ускорение и рывок, чтобы избежать врезания в углах и вибраций станка.

• Интеллектуальное замедление на углах: автоматически оптимизирует скорость подачи на резких переходах для сохранения четкого и точного контура.

• Интеграция макропрограммирования и измерительного щупа: написание макропрограмм для вызова щупа и проведения последовательного контроля элементов с автоматической коррекцией на инструмент на основе измеренных отклонений позволяет реализовать адаптивную обработку, что значительно повышает индекс воспроизводимости процесса (Cpk).

Заключение

Повышение точности обработки с ЧПУ эволюционировало от сосредоточения исключительно на статической точности к многомерной системной инженерии, объединяющей электромехано-тепловой анализ, согласование жесткости технологической системы, замкнутые внутрипроцессные измерения и интеллектуальную компенсацию. Как производитель высококлассных станков с ЧПУ, компания Taikan последовательно стремится к глубокой интеграции прецизионных производственных процессов с интеллектуальными метрологическими технологиями, предоставляя пользователям по всему миру комплексные решения по точности — от станков до готовых деталей — и помогая обрабатывающей промышленности совершить решающий скачок от десятков микрон к истинной микронной точности.
