Полное руководство по диагностике и устранению зависаний руки АСИ на обрабатывающих центрах

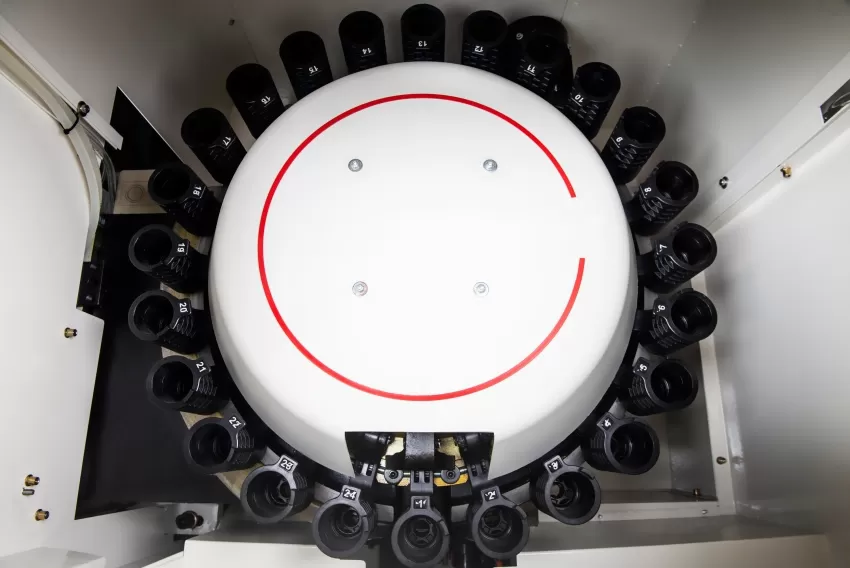

В области прецизионного производства манипуляторное устройство автоматической смены инструмента (УАСИ) обрабатывающего центра является критически важным компонентом, напрямую определяющим эффективность обработки и способность к непрерывной работе. Когда происходит «зависание при смене инструмента» (часто называемое «авария при смене инструмента» или «заклинивание манипулятора УАСИ»), это не только прерывает производственный цикл, но и может привести к необратимому повреждению прецизионных компонентов, таких как конус шпинделя и кулачковая коробка манипулятора УАСИ. В данной статье представлен систематический анализ коренных причин зависаний манипуляторных УАСИ с интегрированной электромеханической и программной точки зрения. Также приводится стандартизированная процедура поиска и устранения неисправностей и стратегии профилактического обслуживания, помогающие предприятиям повысить общую эффективность оборудования.

I. Механизм и анализ коренных причин отказов при зависании смены инструмента

Зависание при смене инструмента по сути указывает на несоответствие пространственного положения, последовательности движений или сигналов состояния между манипулятором УАСИ, шпинделем и инструментальным гнездом в течение цикла смены инструмента. Причины можно свести к следующим пяти категориям:

1. Внешние факторы среды и прерывание питания

Система ЧПУ зависит от непрерывных, стабильных управляющих сигналов и источников питания во время выполнения макропрограммы смены инструмента. Внезапный сбой питания, падение давления сжатого воздуха ниже номинального значения оборудования (обычно 0,5–0,7 МПа, в зависимости от спецификаций производителя), вызывающее неисправность цилиндра разжима, или потеря гидравлического давления — всё это может привести к остановке манипулятора УАСИ на полпути во время фазы захвата или зажима, что вызывает механическую блокировку в промежуточном положении.

2. Ненадлежащее вмешательство оператора

Если оператор нажимает кнопку Аварийного останова (E-STOP) или СБРОС во время выполнения цикла смены инструмента, это прерывает команды управления последовательностью, выдаваемые Программируемым машинным контроллером (PMC). В этот момент двигатель манипулятора УАСИ останавливается, но такие компоненты, как электромагнитные клапаны и угловое положение манипулятора УАСИ, остаются в промежуточном состоянии, что не позволяет системе автоматически восстановиться.

3. Механическое вмешательство и деформация

Прецизионная посадка между криволинейной поверхностью манипулятора УАСИ и V-образной канавкой держателя инструмента чрезвычайно высока. Столкновение при обработке или неполная посадка инструмента в инструментальном гнезде, приводящая к удару манипулятора УАСИ о держатель инструмента при вращении, может вызвать деформацию манипулятора УАСИ, ослабление рычажного механизма или повреждение роликовых подшипников внутри кулачковой коробки. Эти проблемы приводят к механическому заклиниванию.

4. Электрические проблемы и отклонения в настройке параметров

Положение смены инструмента определяется комбинацией бесконтактных выключателей (например, исходное положение манипулятора УАСИ, положение торможения, положение захвата) и логики PMC или сервопараметров УАСИ. Ошибки могут возникать, если абсолютное положение потеряно из-за низкого напряжения батареи, если смещение положения смены инструмента изменено из-за операционных ошибок или если датчик (бесконтактный выключатель) неисправен из-за загрязнения маслом или стружкой. В таких случаях система выдает аварийный сигнал и прерывает цикл смены инструмента, поскольку не получает правильный сигнал о достижении позиции.

Примечание:Конкретные номера параметров и методы настройки положений смены инструмента различаются в зависимости от производителя оборудования (например, Fanuc, Mitsubishi, Siemens) и типа привода УАСИ (гидравлический, сервоприводный). При техническом обслуживании на месте всегда следует обращаться к разделу «Настройка положения смены инструмента» или «Перечень параметров УАСИ» в руководстве по эксплуатации оборудования.

5. Механический износ и усталостное разрушение

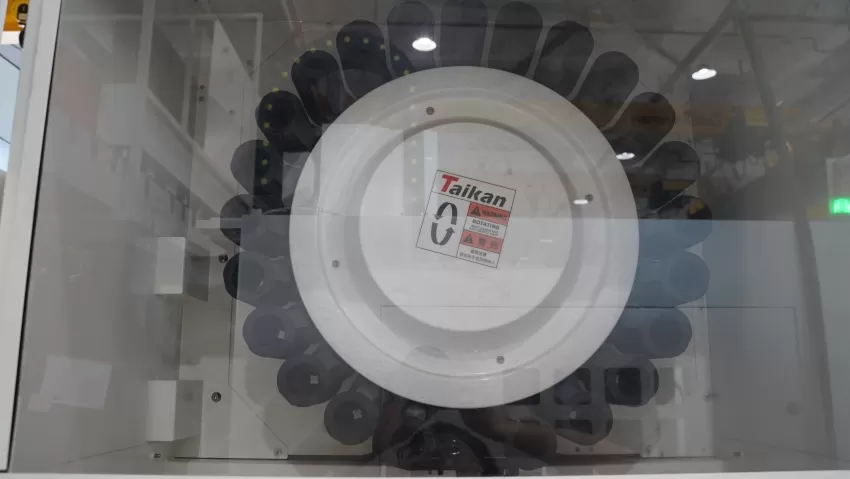

В течение длительных периодов высокочастотной смены инструмента такие компоненты, как поверхности кулачков внутри кулачковой коробки УАСИ, пальцы цепи инструментальных гнезд и механизм зажима инструмента на манипуляторе УАСИ, могут изнашиваться. Когда износ превышает допустимые пределы, повторяемость движения смены инструмента ухудшается, что значительно повышает вероятность таких проблем, как неправильный захват инструмента или выпадение инструмента, что может привести к зависаниям.

II. Стандартизированная процедура поиска и устранения неисправностей

При возникновении зависания смены инструмента следуйте стандартизированной процедуре: «Аварийный останов и изоляция энергии → Подтверждение состояния → Ручной возврат → Проверка сигналов». Избегайте любых принудительных или насильственных действий.

1. Аварийный останов и изоляция энергии

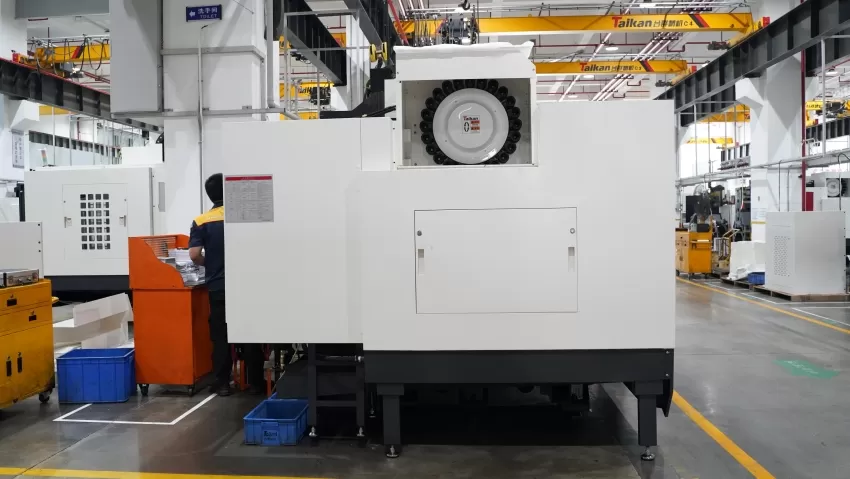

Немедленно нажмите кнопку Аварийного останова, чтобы отключить разрешения серводвигателей. Если присутствуют пневматические или гидравлические источники питания, закройте соответствующие запорные клапаны для предотвращения неожиданногоСтанок VMCперемещения при ручных операциях. Теперь система находится в безопасном, заблокированном состоянии.

2. Наблюдение за неисправностью и диагностика

Войдите в экран диагностики сигналов PMC и запишите текущий код аварийного сигнала и диагностические параметры (например, F-сигналы или G-сигналы). Обратите пристальное внимание на следующее:

• Находится ли манипулятор УАСИ в горизонтальном положении (положение захвата) или вертикальном положении (исходное положение)?

• Был ли активирован выключатель разжима шпинделя?

• Полностью ли опущено инструментальное гнездо (в положении готовности)?

Эта информация помогает определить, произошло ли зависание во время фазы «захват», «зажим» или «возврат в исходное положение» цикла смены инструмента.

3. Ручное перепозиционирование манипулятора УАСИ (метод электрического сброса)

Для манипуляторов УАСИ с сервоприводом сначала попробуйте встроенную функцию системы «Ручной сброс манипулятора УАСИ» (обычно активируется через переключатель PMC или M-код). Если эта функция недоступна, выполните ручную процедуру:

• Подготовка:Войдите в гидравлическую или пневматическую панель управления станка. Используйте клапан ручного управления (или шестигранный ключ для ручного воздействия на золотник электромагнитного клапана), чтобы принудительно разжать шпиндель, убедившись, что манипулятор УАСИ не удерживается конусом шпинделя.

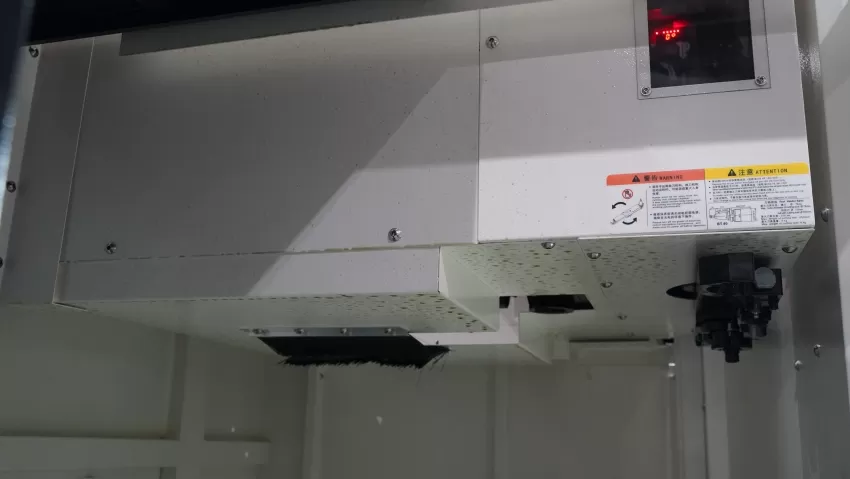

• Операция с валом двигателя:Найдите квадратный привод (или паз) в задней части двигателя манипулятора УАСИ. Используйте соответствующий специализированный гаечный ключ для его вращениямедленно и равномерно. Направление вращения должно соответствовать механическому исходному направлению манипулятора УАСИ (обычно по часовой стрелке или против часовой стрелки; см. руководство по эксплуатации оборудования). Если вы столкнетесь с резким увеличением сопротивления, немедленно остановитесь и проверьте кулачковую коробку на наличие посторонних предметов.

• Извлечение инструмента:После ручного поворота манипулятора УАСИ так, чтобы он вышел из зацепления с конусом шпинделя или инструментальным гнездом, осмотрите структуру захвата манипулятора УАСИ. Для манипуляторов с пружинно-зажимным механизмом осторожно подденьте пружинную клипсу захвата с помощью плоской отвертки или ослабьте стопорный винт на манипуляторе, чтобы освободить зажимное усилие на тяговом штифте держателя инструмента. При этом поддерживайте инструмент одной рукой и осторожно извлекайте его другой, чтобы предотвратить его падение и повреждение рабочего стола или ограждения станка.

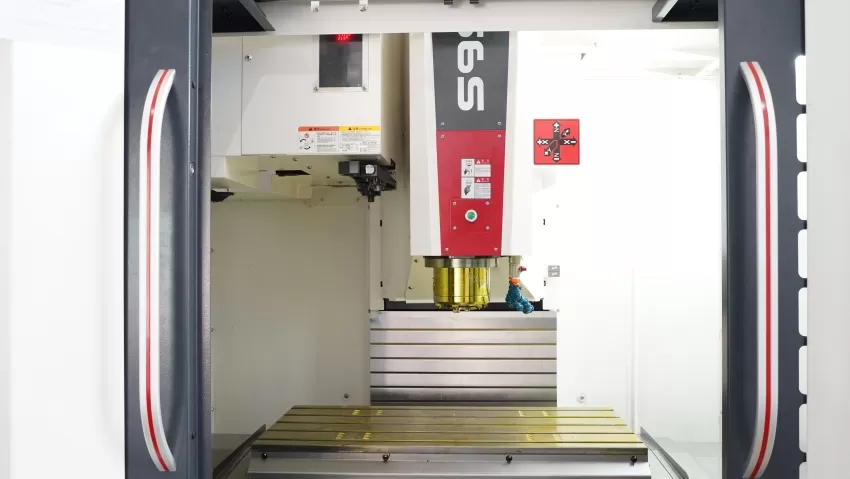

4. Возврат в исходное положение и проверка точности

Как только манипулятор УАСИ вручную возвращен в исходное положение (обычно вертикальное), отпустите кнопку Аварийного останова. В режиме MDI выполните M-коды для возврата инструментального гнезда в магазин и возврата манипулятора УАСИ в исходное положение. Убедитесь, что все индикаторы состояния в норме. Затем выполните пробную смену инструмента вхолостую (без фактического инструмента в манипуляторе), чтобы наблюдать за плавностью движения и прислушиваться к любым необычным шумам. Если положение смены инструмента кажется неправильным, повторно откалибруйте положение смены через интерфейс параметров, указанный изготовителем станка.

Если вышеуказанные шаги не решают проблему, или если вы наблюдаете серьезные аномальные шумы от кулачковой коробки, значительную деформацию манипулятора УАСИ или повреждение конуса шпинделя, немедленно остановитесь и свяжитесь с сервисным инженером производителя оборудования для профессионального ремонта.

III. Систематические стратегии предотвращения и технического обслуживания

Для фундаментального снижения частоты зависаний при смене инструмента рекомендуется создать систему Прогностического технического обслуживания (PdM) на основе мониторинга данных:

1. Периодическая калибровка ключевых компонентов

Ежеквартально калибруйте соосность между манипулятором УАСИ и конусом шпинделя с помощью индикатора часового типа. Для инструментальных магазинов, использующих трехточечную систему позиционирования, убедитесь, что повторяемость инструментального гнезда в положении смены находится в пределах ±0,05 мм. Регулярно проверяйте контур смазки кулачковой коробки, чтобы убедиться, что смазка (например, литиевая смазка) достигает поверхностей кулачков для минимизации трения и износа.

2. Управление резервным копированием электрической системы и параметров

Регулярно создавайте резервные копии параметров ЧПУ, программ PMC и макропрограмм через CF-карту или Ethernet. Это особенно критично для макропеременных, связанных со сменой инструмента (например, серии #1000), и сервопараметров УАСИ для предотвращения позиционных ошибок, вызванных потерей параметров.

3. Операционные стандарты и мониторинг сигналов

Усильте обучение операторов, подчеркивая, что кнопки Аварийного останова или СБРОС ни в коем случае нельзя нажимать во время цикла смены инструмента, особенно когда манипулятор УАСИ находится в движении. Рассмотрите возможность добавления логики «предотвращения прерывания цикла смены инструмента» в релейную программу. Используйте функции осциллографической диагностики системы ЧПУ для периодического мониторинга времени отклика критических сигналов, таких как разжим шпинделя и движение манипулятора УАСИ, что позволит прогнозировать ухудшение производительности электромагнитных клапанов или бесконтактных выключателей.

4. Управление чистотой источника питания

Обеспечьте функциональность блока Фильтр-Регулятор-Лубрикатор (F.R.L.) в системе подачи воздуха. Поддерживайте стабильное давление в пределах номинального диапазона (обычно 0,5–0,7 МПа, строго следуйте спецификациям оборудования). Регулярно сливайте конденсат из ресивера сжатого воздуха. Недостаточное давление воздуха является основной причиной неполного разжима шпинделя, медленного наклона инструментального гнезда или невозможности позиционирования манипулятора УАСИ. Это должно быть ключевым пунктом ежедневных проверок.

Заключение

Стабильность манипуляторного устройства автоматической смены инструмента является основным показателем надежности обрабатывающего центра. При возникновении неисправности зависания смены инструмента применение научных и тщательных методов поиска и устранения неисправностей в сочетании с регулярной калибровкой точности и мониторингом состояния может эффективно сократить Среднее время восстановления и продлить срок службы оборудования. Создавая надежные операционные стандарты и комплексную систему технического обслуживания, производители могут значительно повысить возможности непрерывной работы своих автоматизированных производственных линий, обеспечивая прочную основу для высокоточного, высокоэффективного интеллектуального производства.
