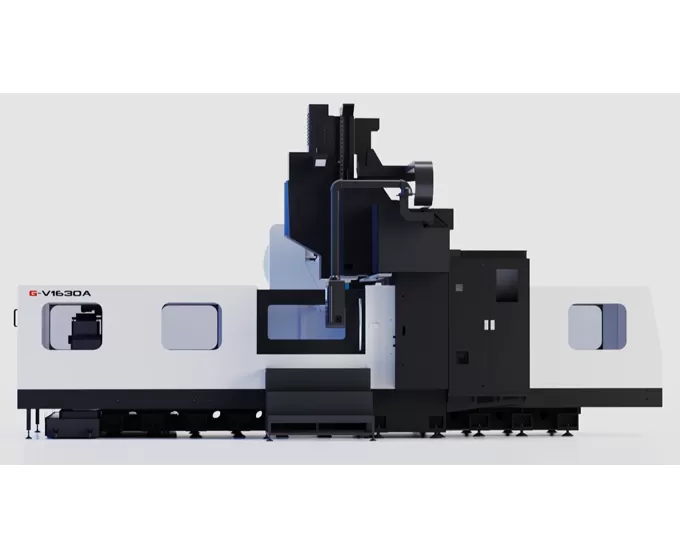

Name: HG-V1630 A/B/C 3-Axis Linear Guides Gantry Machining Center
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Применение HG-V1630 A/B/C 3-осевого портального обрабатывающего центра с линейными направляющими

Станок подходит для многономенклатурной и мелко-среднесерийной обработки сложных деталей, таких как корпусные детали среднего размера, пластины, диски, клапаны и корпуса.

Технические характеристики 3-осевого портального обрабатывающего центра с линейными направляющими HG-V1630 A/B/C

Item			Unit	HG-V1630A	HG-V1630B	HG-V1630C
Перемещения	Перемещение по оси X (продольное перемещение стола)		mm	3200
	Перемещение по оси Y (поперечное перемещение поперечины)		mm	1800
	Перемещение по оси Z (вертикальное перемещение ползуна)		mm	800
	Расстояние от торца шпинделя до стола		mm	100～900		70～870
	Ширина портала		mm	1800
Стол	Размер стола (Д×Ш)		mm	3000×1600
	Макс. нагрузка		kg	8000
	Т-образный паз (ширина×шаг×количество)		mm	22×160×9
Шпиндель	Тип привода		/	Ременный привод	Зубчатый привод	Мотор-шпиндель
	Макс. частота вращения шпинделя		об/мин	6000	6000	15000
	Мощность шпинделя (номинальная/максимальная)		kW	15/18.5		15/22
	Крутящий момент (номинальный/максимальный)		N.m	191/315	573/945	45.7/73.6
	Конус шпинделя		/	BT50		BBT40
Автоматическая смена инструмента (опция)	Количество инструментов		Шт.	24
	Макс. диаметр инструмента (полный/соседний)		mm	Φ110/Φ200		Φ80/Φ150
	Макс. длина инструмента		mm	350		250
	Макс. масса инструмента		kg	18		8
Скорость	Диапазон скоростей подачи (резание)		м/мин	10
	Скорость быстрого хода (оси X/Y/Z)		м/мин	16/16/12
Точность	Точность позиционирования		mm	0.02/0.015/0.012
	Повторяемость		mm	0.012/0.008/0.008
Прочее	Противовес оси Z		/	Азотная балансировка
	Система ЧПУ		/	FANUC 0i-MF PLUS (опционально Mitsubishi M80, Siemens 828D)
	Подача воздуха	Flow	л/мин	280 (ANR)
		Давление	MPa	0.5～0.8
	Общая электрическая мощность		kVA	40
	Емкость бака СОЖ		л	400
	Размеры станка	Длина	mm	7800
		Ширина	mm	5400
		Высота	mm	4550
	Ограждение станка		-	Полное периметральное металлическое ограждение

Информация на данной странице предназначена только для ознакомления. Технические характеристики и детали могут изменяться в связи с модернизацией или улучшением продукции. Для получения дополнительной информации свяжитесь с нами.
