Name: HT-V1285W Высокоточный и высокоэффективный обрабатывающий центр для ступиц колес
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

HT-V1285W Высокоточный и высокоэффективный обрабатывающий центр для ступиц колес

Серия по обработке колесных ступиц

Высокоскоростной, высокоэффективный и специализированный — специализированный шедевр

Характеристики T-V1285W Высокоточный и высокоэффективный обрабатывающий центр ступицы колеса

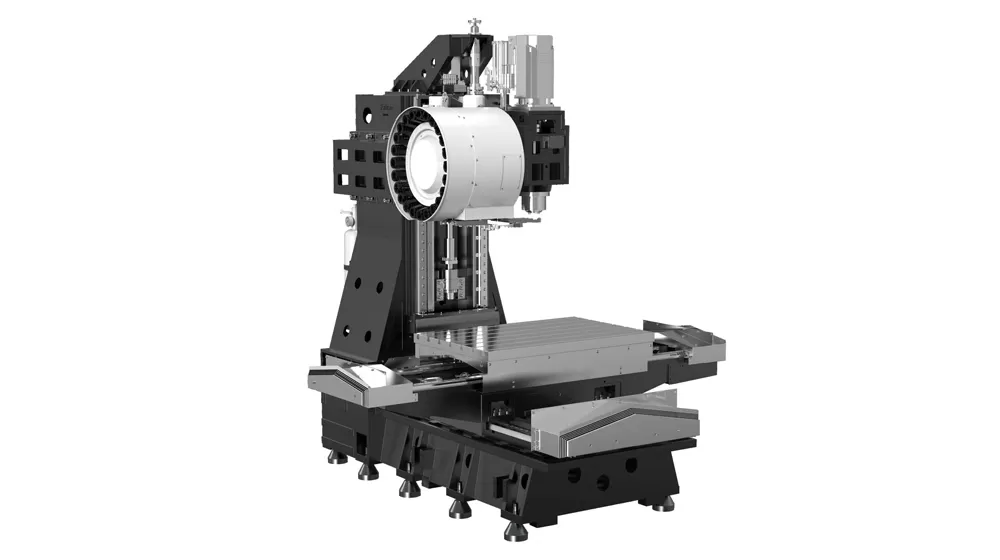

Структура машины

Разработан специально для обработки ступиц автомобильных колес размером до 26 дюймов, с широким ходом, высокой скоростью обработки, высокой жесткостью и точностью.

Фиксированная структура крестн-скольжения столбца, стабилизированное основание, и столбцы-рамки большой-пяди не обеспечивают никакие вибрацию или деформацию во время высокоскоростного вырезывания.

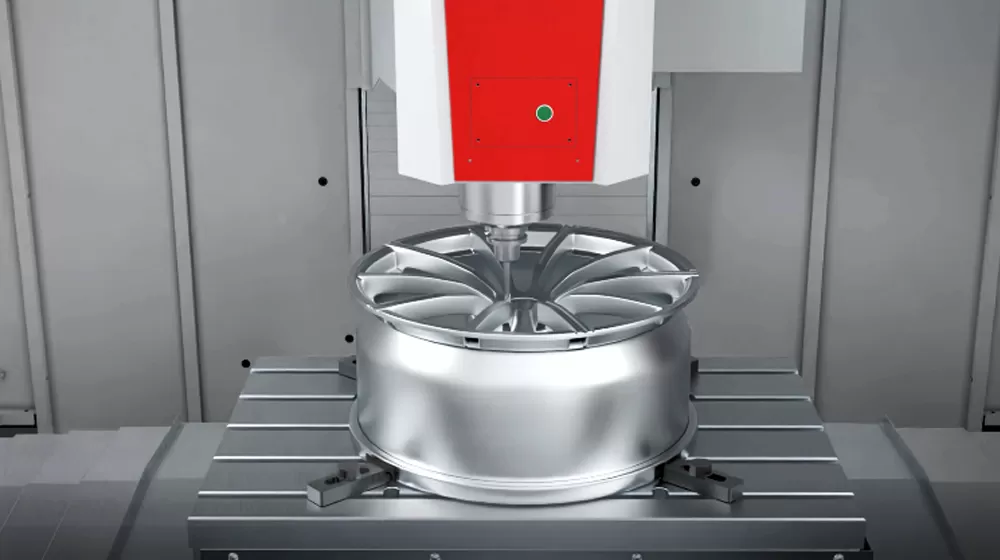

Оптимизированная ось Z-

Ось Z отличается балансировкой азота и шестиблочной конструкцией, что обеспечивает плавное высокоскоростное движение и делает ее идеальной для обработки поверхностей с высоким блеском.

Шпиндель

Станок оснащен высокоскоростным шпиндельным блоком от Taikan, оснащенным головкой с прямым подключением BT40-12000 оборотов в минуту. Передняя часть шпинделя имеет лабиринтную конструкцию с защитой от воздушной завесы, предотвращая попадание смазочно-охлаждающих жидкостей в подшипники шпинделя.

Журнал Инструмент

Машина оснащена магазином инструментов ручного типа с 24 карманами от Taikan, известным своим надежным качеством и стабильной работой.

Применение T-V1285W Высокоточный и высокоэффективный обрабатывающий центр ступицы колеса

Заработка может автоматически и непрерывно выполнять несколько операций обработки, включая фрезерование, сверление, расточку, рассверливание, зенковка, точечную облицовку и нарезание резьбы в одной установке. Благодаря конструкции с длинным ходом по оси Y, эта система особенно подходит для обработки квадратных или круглых деталей и широко применяется в производстве ступиц колес новых энергетических транспортных средств с диагональю 26 дюймов, в которых используются процессы литья/ковки и технология полутвердой штамповки.

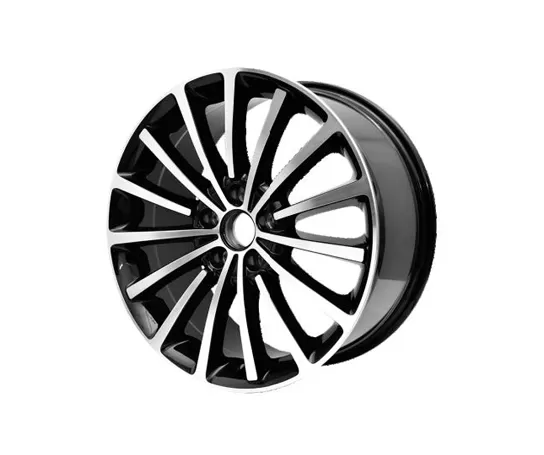

Пример заготовки 1

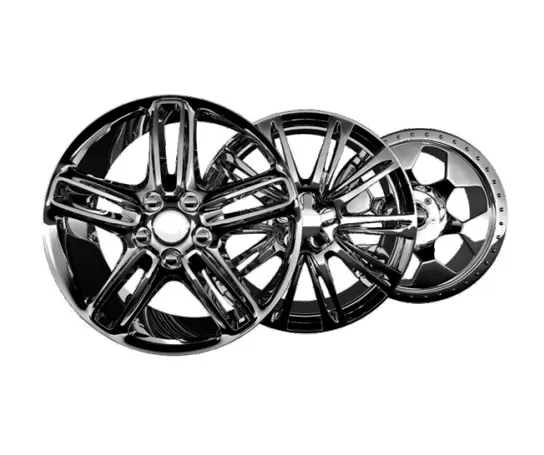

Пример заготовки 2

Технические характеристики HT-V1285W

Item			Unit	HT-V1285W	Примечания
Перемещения	Перемещение стола (ось X)		mm	1200
	Перемещение салазок (ось Y)		mm	850
	Перемещение шпиндельной бабки (ось Z)		mm	700
	Расстояние от торца шпинделя до поверхности стола		mm	80-780
	Расстояние от центра шпинделя до направляющей поверхности колонны		mm	921
Рабочий стол	Размер стола		mm	1300×850
	Макс. нагрузка (равномерно распределенная)		kg	1000
	Т-образный паз (количество пазов - ширина паза * шаг)		mm	7-18×125
Шпиндель	Мощность двигателя (номинальная/кратковременная)		kW	11/15
	Крутящий момент двигателя (номинальный/кратковременный)		N.m	52.5/118
	Диапазон частоты вращения		об/мин	50~12000 (прямое соединение)
	Диаметр шпинделя		mm	φ150
	Конус шпинделя		/	BT40
	Характеристики заклёпки		/	P40T-I（MAS403）
Скорость	Диапазон скорости рабочей подачи		мм/мин	1-10000
Скорость	Скорость быстрого перемещения по осям X/Y/Z		м/мин	24/24/16
Точность	Точность позиционирования (X/Y/Z)		mm	0.01	GB/T18400.4(полный ход)
Точность	Повторяемость (X/Y/Z)		mm	0.007	GB/T18400.4(полный ход)
Инструментальный магазин	Ёмкость инструментального магазина		pcs	24
	Макс. вес инструмента		kg	7
	Макс. длина инструмента		mm	250
	Макс. диаметр инструмента (полная загрузка / соседнее гнездо пусто)		mm	Φ75/Φ150
Прочее	Система ЧПУ		/	FANUC 0I-MF
	Пневмосистема	Flow	л/мин	≥280(ANR)
	Пневмосистема	Давление воздуха	MPa	0.6~0.8
	Ёмкость оборудования		KVA	40
	Объём бака для СОЖ		л	350
	Габариты станка		mm	3000×4080×3200	Соответствует осям XYZ
	Вес (приблизительно)		Kg	9200

Информация на этой странице предназначена только для ознакомления. Технические характеристики и детали могут изменяться в связи с модернизацией или улучшением продукции. Для получения дополнительной информации свяжитесь с нами.
