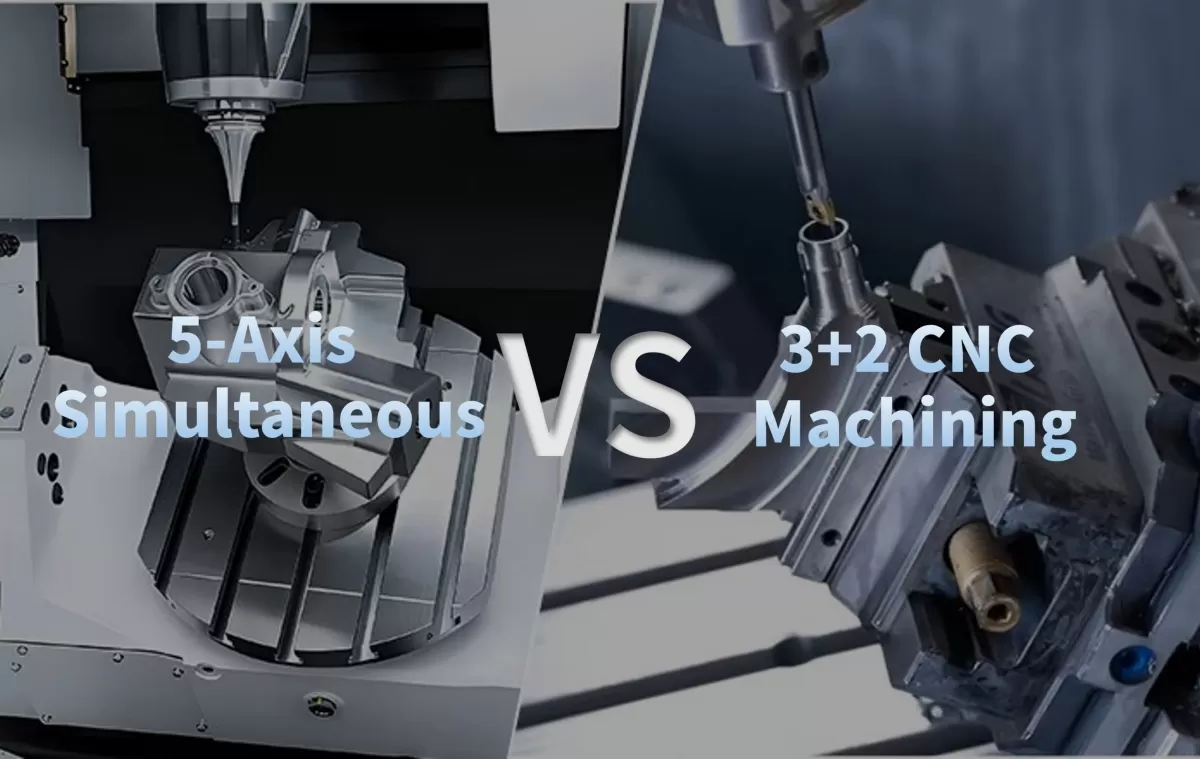

Истинная 5-осевая одновременная обработка против 3+2-осевой обработки на ЧПУ: подробное сравнение

Когда 5-осевой станок не является по-настоящему 5-осевым? Ответ прост:Когда он позиционируется по 5 осям, но режет только по 3.

, в высокоточных отраслях, таких как аэрокосмическая, медицинская, автомобильная и штамповочно-прессовая промышленность, термин «5-осевой» часто используется вольно. Эта понятийная путаница в итоге стоит механическим цехам реальных денег, драгоценного времени и точности.

At Taikan Machine, мы стремимся устранить этот пробел. Как ведущий публичный производитель станков с ЧПУ, обладающий глубоким опытом в многоосевой обработке, мы хотим предоставить четкий и понятный разбортехнология истинной 5-осевой одновременной обработкипротивпозиционирование 3+2 осичтобы помочь вам сделать правильные инвестиции для вашего производства.

1. Ключевое различие: динамическая компенсация против статического позиционирования

Фундаментальное различие между этими двумя методами полностью сводится к тому, как система ЧПУ рассчитывает перемещение.

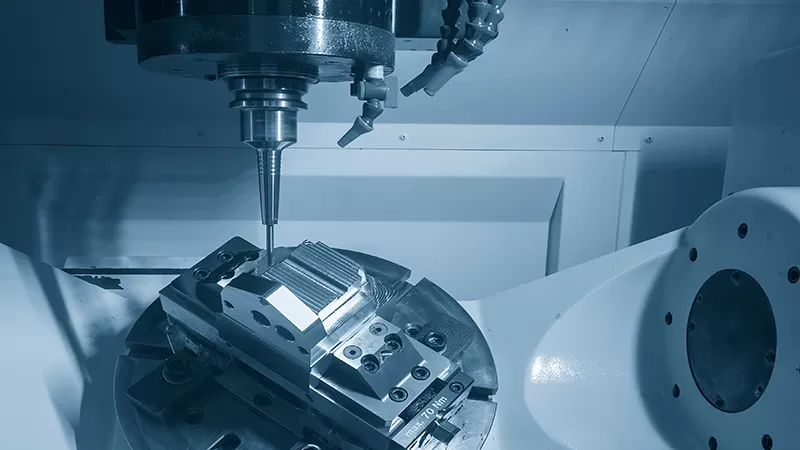

Обработка 3+2 (позиционная)

По своей сути, обработка 3+2 — это стандартная 3-осевая операция, которая использует две вращательные оси исключительно для ориентации.

• Как это работает:Поворотный стол или шпиндель наклоняет заготовку на заданный угол. После фиксации вся резка выполняется строго по осям X, Y и Z.

• Недостаток:Траектория обработки превращается в серию сегментированных, ступенчатых подходов. При каждом новом повороте создается новая настройка, что неизбежно накапливает погрешности позиционирования, требует частой ручной корректировки рабочих смещений и добавляет скрытые простои, которые редко учитываются в оценках времени цикла.

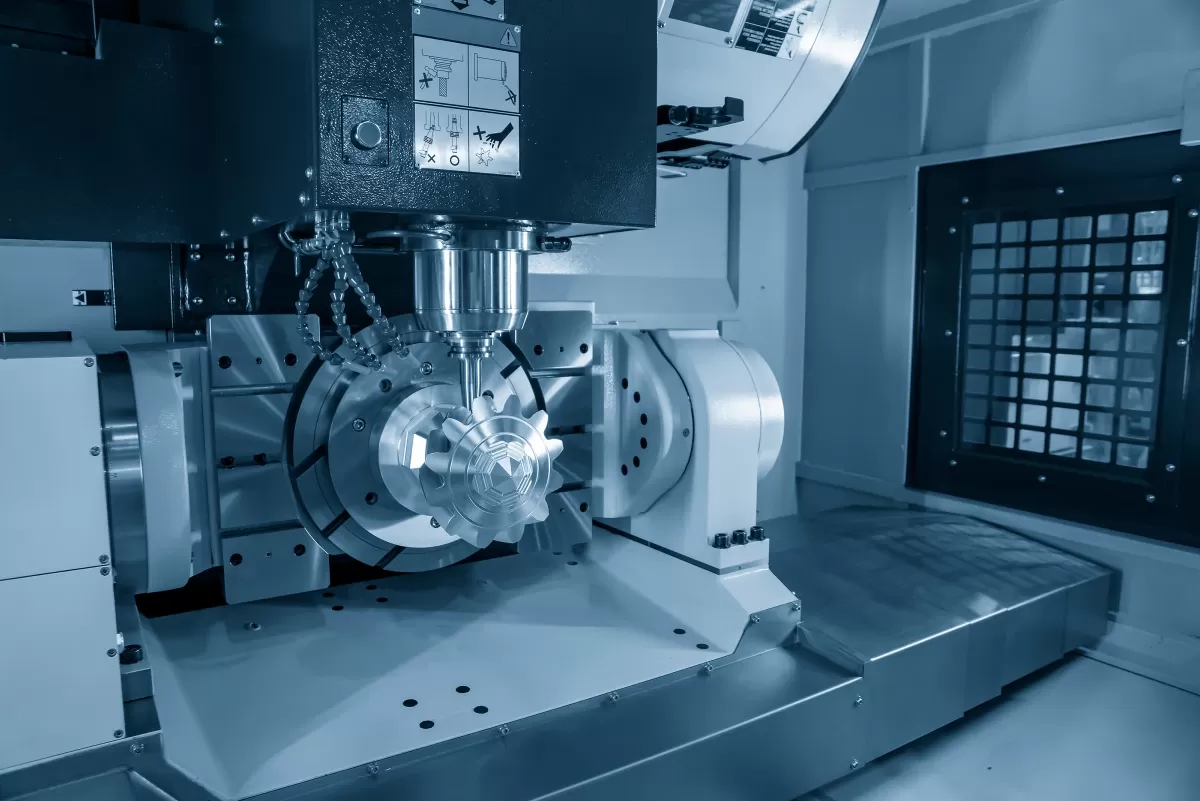

Полноценная 5-осевая одновременная обработка

Настоящая 5-осевая обработка обеспечивает активную интерполяцию и движение всех пяти осей во время резания.

• Как это работает:Каждый станок Taikan5-осевой обрабатывающий центр с ЧПУработает на собственной архитектуре ЧПУ с функциейRTCP (Rotated Tool Center Point)управления.

• Преимущество:Система непрерывно вычисляет пространственное смещение вершины инструмента, вызванное вращательными движениями, в реальном времени. Она автоматически компенсирует длину шпинделя и геометрию стола. Вершина инструмента безупречно следует запрограммированному контуру — даже когда заготовка поворачивается и вращается по сложным составным кривым.

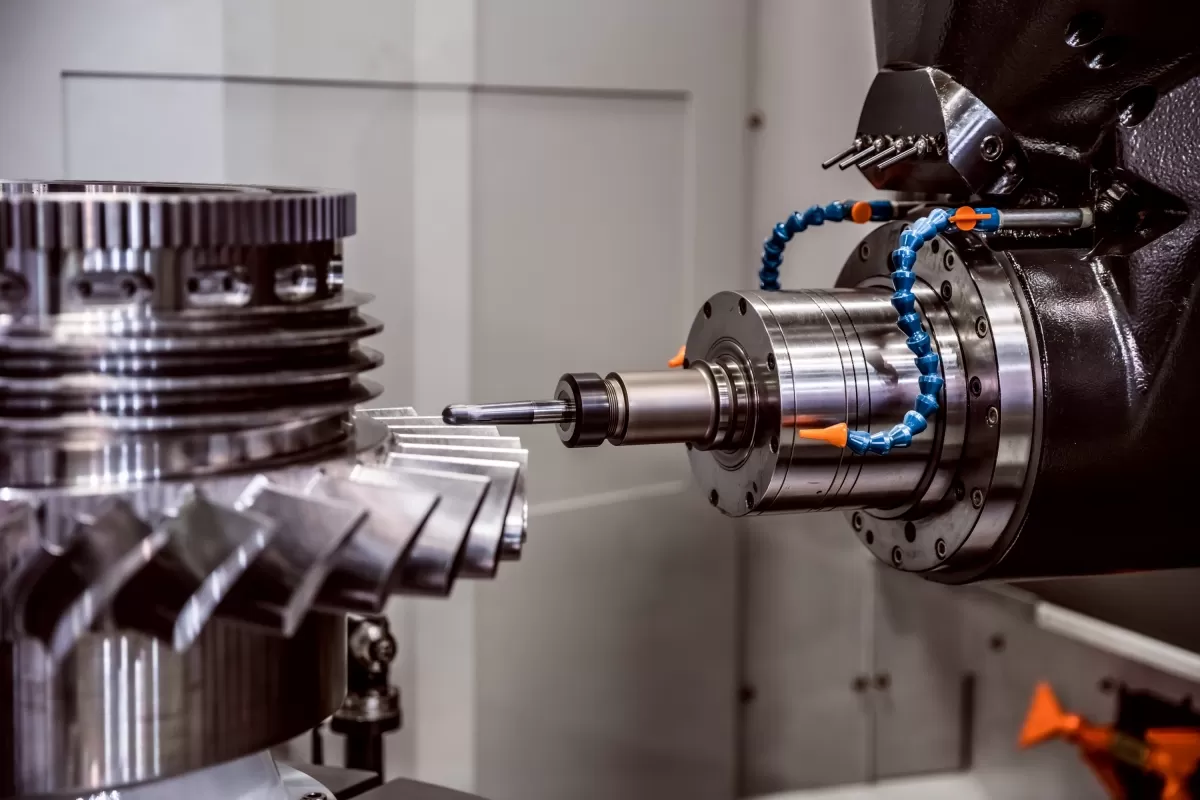

2. Геометрия и качество поверхности: сложные контуры против простых плоскостей

Выбор между этими двумя технологиями напрямую влияет на чистоту обработки и время цикла готовых деталей.

Ограничения обработки 3+2

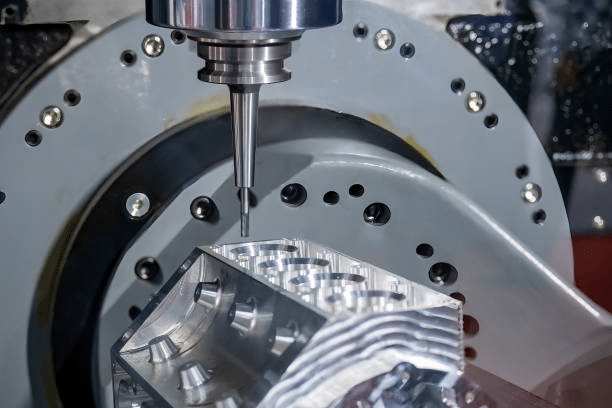

Схема 3+2 отлично подходит для призматических деталей — например, крышек корпусов или коллекторных блоков, — требующих обработки на нескольких плоских гранях. Вы индексируете деталь, затем эффективно сверлите, нарезаете резьбу или фрезеруете карманы.

Однако, когда требуется обработка поверхностей произвольной формы, таких как лопатки турбин, ортопедические имплантаты или аэрокосмические конструкционные элементы, логика нарушается:

• Поскольку система не может постоянно подстраивать угол инструмента относительно криволинейной поверхности, CAM-система вынуждена аппроксимировать форму с помощью мозаики дискретных 3-осевых траекторий.

• Это приводит к перекрытию до40% перекрытия траекторий, означая, что станок тратит почти половину времени на повторную резку одного и того же материала.

• Результат — видимые «линии смыкания» и более грубая поверхность, требующая затратной ручной полировки впоследствии.

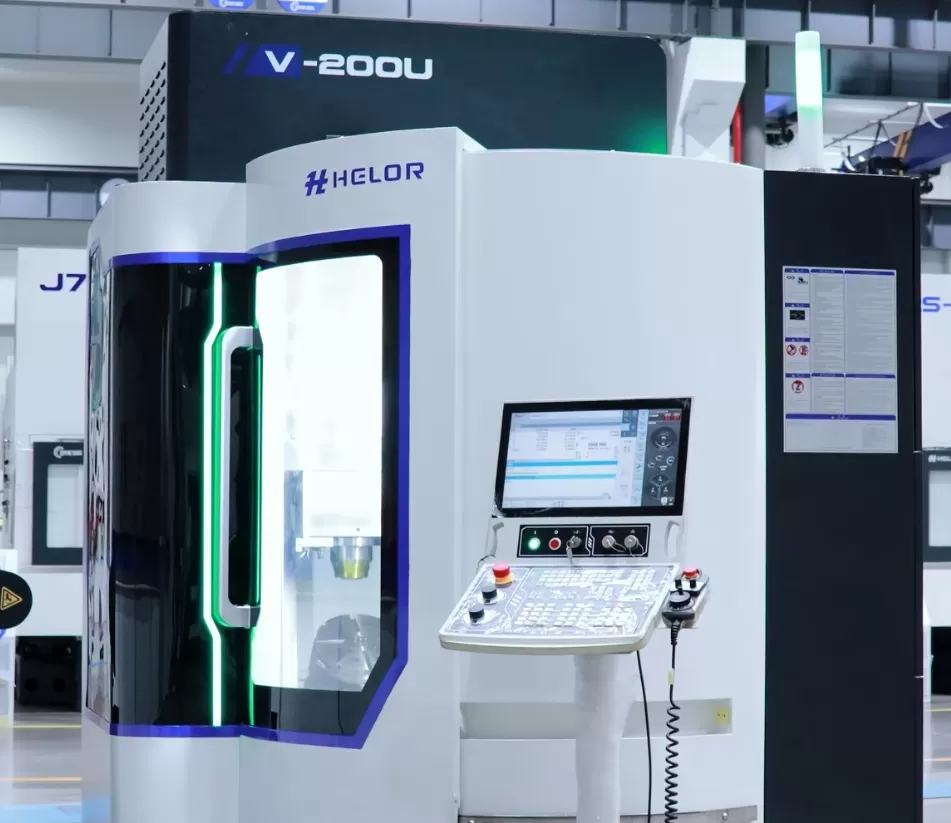

Истинный 5-осевой поток

5-осевые синхронные платформы Taikan устраняют эти вторичные операции, объединяя многоэтапную фиксацию в единый плавный процесс.

• Эффективность одной установки:На сложных компонентах, таких как силовые корпуса электротранспорта, более десяти отдельных операций, включая непрерывное контурное фрезерование и угловое сверление, выполняются заодно закрепление.

• Превосходная целостность поверхности:Ориентация инструмента динамически адаптируется к контурам поверхности, поддерживая постоянную нагрузку на режущую кромку и оптимальную скорость резания. Это исключает следы смыкания, обеспечивая первозданную чистоту поверхности прямо со станка.

• Доступ в глубокие полости:Конструкция нашего удлинённого шпинделя в сочетании с высокожёстким поворотным столом люлечного типа позволяет использовать более короткие, жёсткие инструменты, которые легко проникают в глубокие полости, повышая скорость съёма металла и стабильность инструмента.

3. Скрытая экономика: стоимость жизненного цикла против начальной цены

Хотя станок 3+2 имеет более низкую начальную стоимость, он часто привносит скрытые эксплуатационные расходы, которые незаметно снижают вашу прибыль с течением времени.

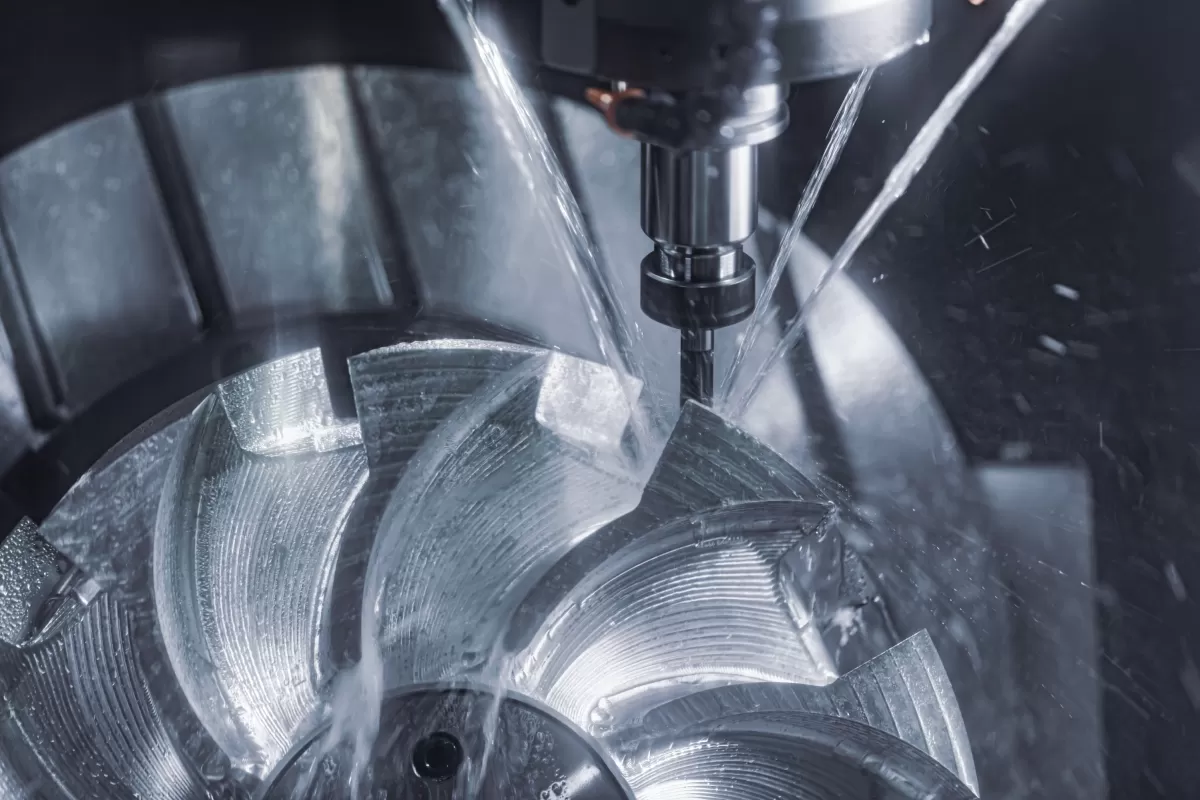

Где 3+2 незаметно истощает прибыль:

• Разрастание оснастки:Обработка детали с пятью различно-наклонными гранями часто требует множества специальных приспособлений или сложной оснастки. Это увеличивает время на проектирование, материальные затраты и текущие трудозатраты на калибровку.

• Ускоренный износ инструмента:Из-за фиксированной оси инструмента в схеме 3+2 цеха вынуждены использовать длинные, удлинённые концевые фрезы для доступа к глубоким элементам без столкновений. Такие инструменты сильно подвержены прогибу, вибрации и преждевременному выходу из строя.

• Риск, связанный с качеством работы оператора:Каждое ручное перезакрепление и наладка вносят человеческую ошибку. Процент брака неизбежно растёт, когда полагаются на ручное вмешательство оператора, а не на автоматизированную кинематику станка.

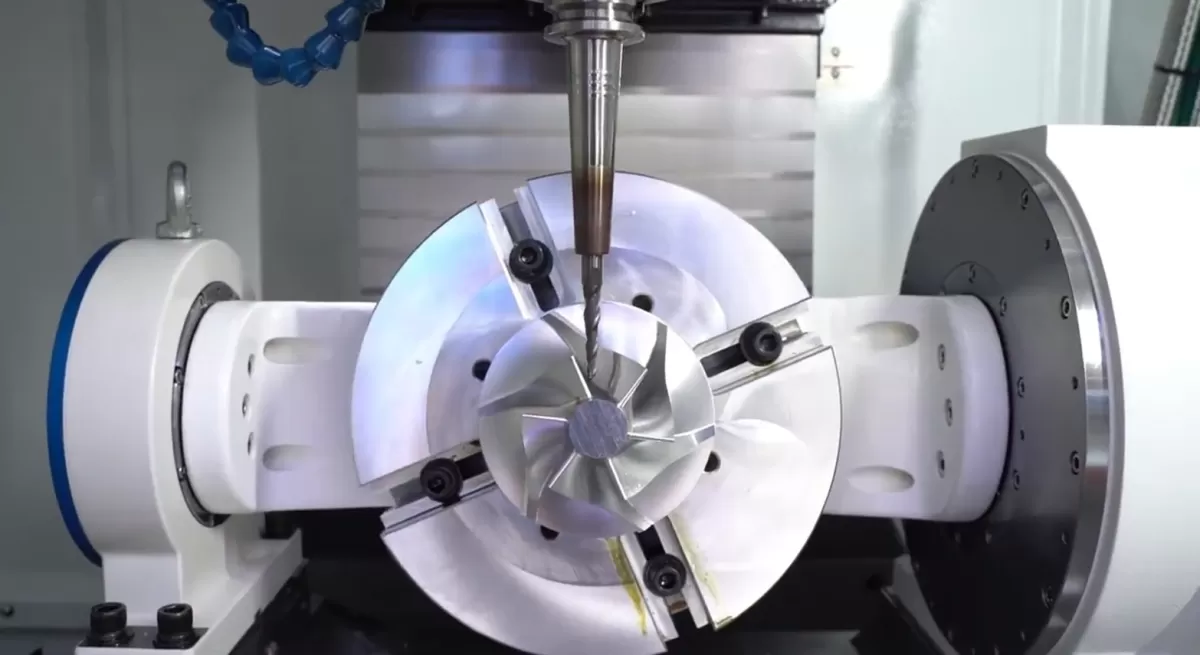

Как полноценная 5-осевая обработка Taikan меняет расчёты:

5-осевые синхронные станки Taikan спроектированы для сниженияобщей стоимости детали, максимизируя вашу долгосрочную окупаемость инвестиций:

• Минимизированное время простоя:Оснащённый быстросменным инструментальным магазином свременем смены инструмента 2 секунды, наши станки обеспечивают минимальное прерывание работы шпинделя.

• Упрощённая фиксация:Поскольку RTCP автоматически обрабатывает динамические преобразования координат, операторам не нужно идеально выставлять заготовку по оси люльки. Это сокращает время наладки с часов до минут.

• Увеличенный срок службы инструмента:Динамически наклоняя заготовку, станок позволяет использовать более короткие, жёсткие инструменты. Это резко снижает прогиб инструмента, продлевает срок его службы и сокращает ваши ежемесячные расходы на расходные материалы.

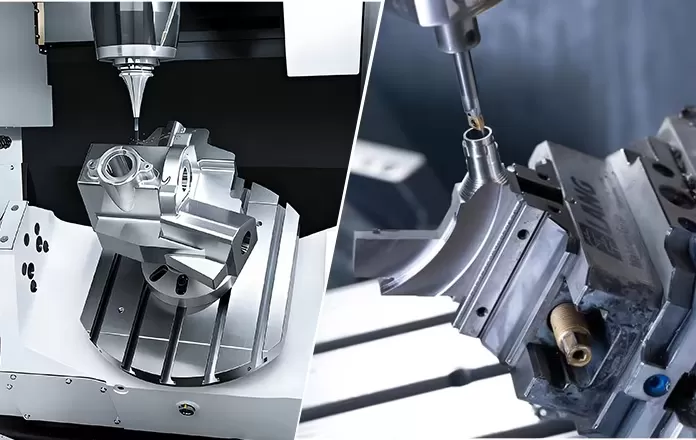

4. Преимущество Taikan: создано для реальной производительности

В Taikan Machine мы не просто устанавливаем поворотные столы на стандартные 3-осевые платформы. Наши 5-осевые обрабатывающие центры с синхронным управлением проектируются с нуля с интегрированной собственной архитектурой ЧПУ. Кинематические модели, сервоконтуры и алгоритмы RTCP идеально синхронизированы для выполнения безупречной пространственной интерполяции кривых без рывков и микроотклонений.

Как публичная компания с развитой глобальной инфраструктурой поддержки,taikanпредлагает проверенную в производстве 5-осевую технологию, доступную не только гигантам первой величины, но и малым и средним предприятиям.

По мере того как конструкции деталей эволюционируют в сторону более тонких стенок, органических форм и более жёстких допусков, истинная 5-осевая синхронизация — это уже не роскошь, а базовое условие для сохранения конкурентоспособности. Смотрите дальше начальной закупочной цены и оценивайте общую стоимость жизненного цикла. Когда все пять осей оживлены и синхронизированы, сложность перестаёт быть проблемой и становится вашим нечестным преимуществом.

5. Часто задаваемые вопросы

1) В чём фундаментальное различие между истинной 5-осевой синхронной обработкой и обработкой по осям 3+2?
3+2 фиксирует вращательные оси в позиции и режет только по X, Y и Z, строя траекторию из сегментированных, статических шагов. Полноценные 5-осевые синхронные станки Taikan сохраняют координацию всех пяти осей во время резания, используя RTCP для динамической компенсации положения вершины инструмента в едином непрерывном движении.

2) Есть ли у обработки по осям 3+2 место в современном цехе?
Да — она остаётся эффективной для призматических деталей, элементы которых перпендикулярны нескольким наклонным граням. Однако, как только геометрия включает поверхности произвольной формы или глубокие полости,3-осевой обрабатывающий центрработающий в конфигурации 3+2, упирается в кинематический потолок, для преодоления которого и создана подлинная 5-осевая синхронная технология.

3) Что такое RTCP?
RTCP (Rotated Tool Center Point) — это алгоритм управления в реальном времени, который автоматически компенсирует смещение вершины инструмента при каждом перемещении вращательной оси. Именно эта динамическая коррекция позволяет 5-осевому станку Taikan удерживать объёмную точность в диапазоне ±0.005 мм — допуск, который статическое позиционирование 3+2 не может надёжно выдержать при множестве угловых установок.

4) Почему 5-осевая обработка даёт лучшее качество поверхности на сложных контурах?
3+2 заставляет CAM-систему аппроксимировать поверхность произвольной формы участками с фиксированным углом, часто вызывая до 40% перекрытия траекторий и шероховатость поверхности в районе Ra 6.3 мкм. Полноценная 5-осевая обработка удерживает инструмент перпендикулярным к поверхности за один непрерывный проход, обеспечивая гораздо более высокую целостность поверхности и часто исключая ручную доводку.

5) Разве полноценный 5-осевой станок не намного дороже? Как обосновать такую инвестицию?
Начальная цена выше, но 3+2 скрывает существенные затраты на специализированную оснастку, ускоренный износ инструмента из-за длинных фрез и повторяющиеся ручные наладки. Объединяя множество операций в одну установку с сокращённым временем смены инструмента, 5-осевой синхронный станок Taikan обычно обеспечивает более низкую общую стоимость детали на протяжении её жизненного цикла.

6) Какие области применения выигрывают больше всего от полноценного 5-осевого синхронного станка Taikan?
Любая деталь, требующая сегодня множества установок, сглаживания контуров или доступа в глубокие полости — аэрокосмические турбины, силовые корпуса электромобилей, медицинские имплантаты и точные пресс-формы возглавляют список. Если сложность оснастки и трудозатраты на ручную доводку сокращают вашу маржу, вы уже находитесь на территории полноценной 5-осевой обработки.

Уэйн Чжао

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
