Руководство по покупке 5-осевого станка с ЧПУ: как выбрать правильное решение для точного производства

В современном высокоточном производстве спрос на сложные геометрические формы, более жесткие допуски и ускоренные производственные циклы продолжает расти. Такие отрасли, как потребительская электроника (3C), новые энергетические транспортные средства, аэрокосмическая промышленность и оборудование связи 5G, требуют компонентов сложной формы и чрезвычайно высокой точности.

Традиционные 3-осевые станки часто не могут эффективно удовлетворить эти требования. Поэтому 5-осевая обработка с ЧПУ стала необходимой для производителей, стремящихся повысить производительность, сократить количество установок и улучшить точность обработки.

Для мировых производителей, дистрибьюторов и менеджеров по закупкам выбор правильного 5-осевого станка с ЧПУ — это стратегическая инвестиция. В этом руководстве рассматривается, как работает 5-осевая обработка, ее преимущества и ключевые факторы, которые следует учитывать при выборе оптимального решения для ваших производственных задач.

Почему 5-осевая обработка с ЧПУ стала отраслевым стандартом для сложных деталей?

По мере усложнения конструкций изделий производители вынуждены выпускать компоненты с криволинейными поверхностями, глубокими полостями и многоугольными элементами. Традиционная обработка обычно требует нескольких установок для доступа к разным сторонам заготовки, что увеличивает время производства и вносит погрешности позиционирования. A5-осевой станок с ЧПУрешает эту задачу, позволяя режущему инструменту или заготовке одновременно перемещаться по пяти различным осям. Эта возможность обеспечивает обработку практически под любым углом за одну установку. По данным Американского общества инженеров-механиков (ASME), многоосевая обработка значительно повышает точность изготовления и снижает количество ошибок, вызванных повторным позиционированием детали. (Источник: ASME – Что такое 5-осевая обработка?) Производители, внедряющие 5-осевую обработку, могут достичь большей свободы проектирования, повышенной производительности и более высокой точности обработки по сравнению с традиционными методами.

Понимание 5-осевых станков с ЧПУ

A5-осевой станок с ЧПУработает, используя пять осей движения: три линейные оси (X, Y и Z) в сочетании с двумя вращательными осями. Эти дополнительные вращательные движения позволяют режущему инструменту подходить к заготовке с разных направлений, что делает возможной обработку сложных геометрических форм и многогранных деталей за одну установку. По сравнению с традиционной 3-осевой обработкой эта многонаправленная возможность значительно снижает ошибки позиционирования и повышает точность обработки, особенно при изготовлении деталей с криволинейными поверхностями, глубокими полостями или сложными углами.

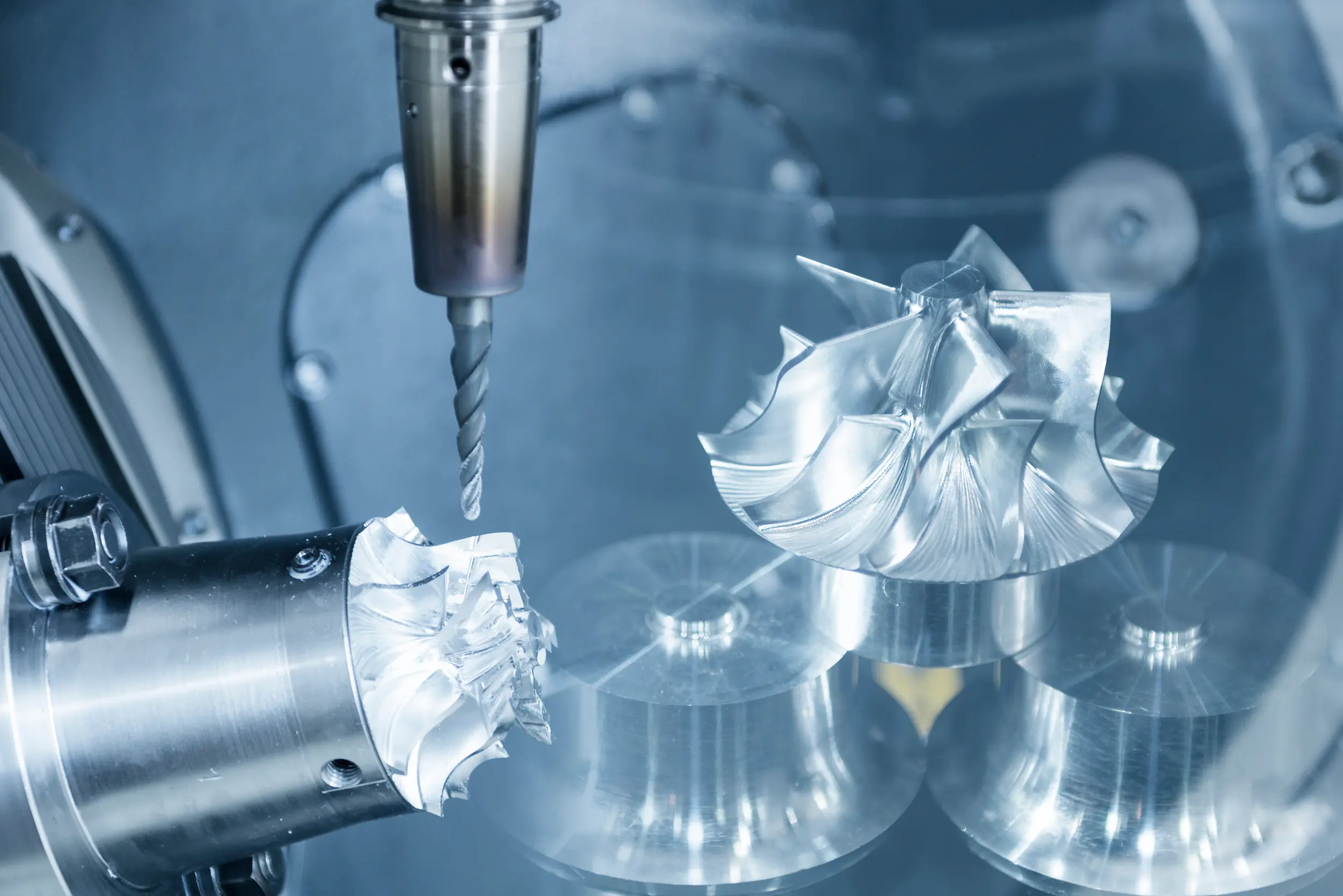

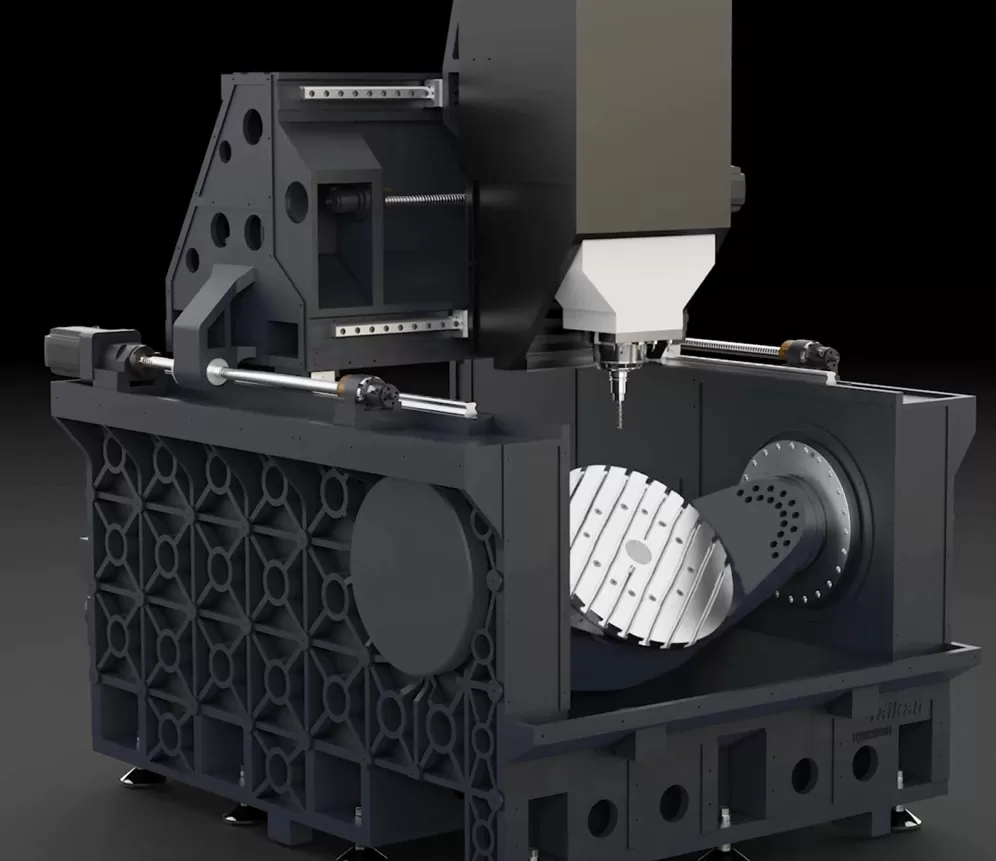

Распространенные конфигурации 5-осевых станков

Различные конструкции станков разработаны для удовлетворения различных требований обработки. К наиболее распространенным конфигурациям относятся:

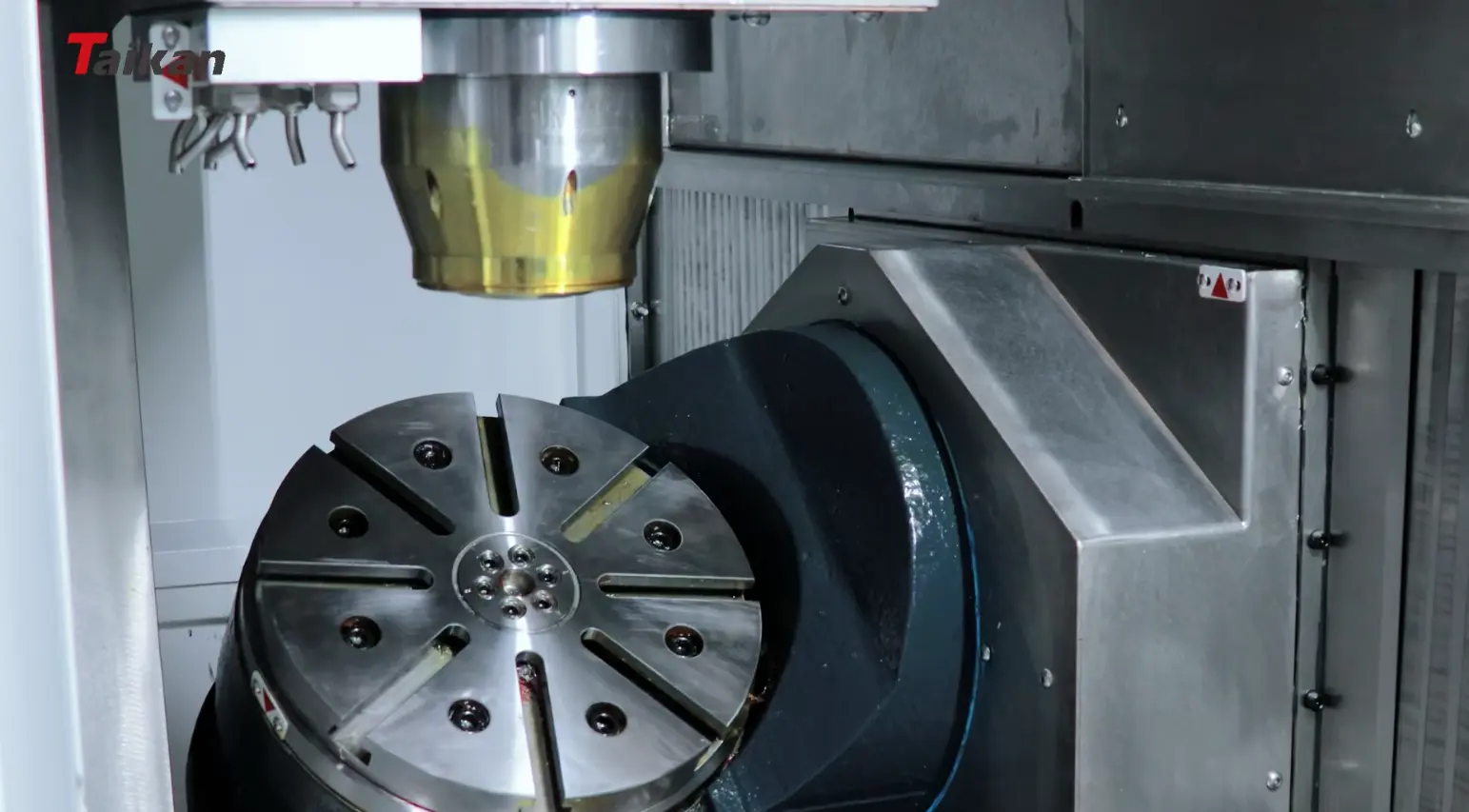

• Станки с поворотно-наклонным столом
  В этой конфигурации стол вращается и наклоняется, а шпиндель остается неподвижным. Станки с поворотно-наклонным столом широко используются для высокоточной обработки небольших и средних компонентов, особенно в аэрокосмической промышленности и производстве пресс-форм.

• Станки с поворотной головкой
  В данной конфигурации вращательные движения выполняет шпиндельная головка. Такая конструкция обеспечивает большую гибкость при обработке крупных или высоких заготовок, что делает ее подходящей для сложных структурных деталей.

• Портальные станки


5-осевой портальный обрабатывающий центроснащены мостовой конструкцией, обеспечивающей превосходную жесткость и стабильность. Они обычно используются для крупных компонентов и тяжелых операций обработки в таких отраслях, как автомобилестроение и машиностроение.

Решения Taikan для 5-осевой обработки

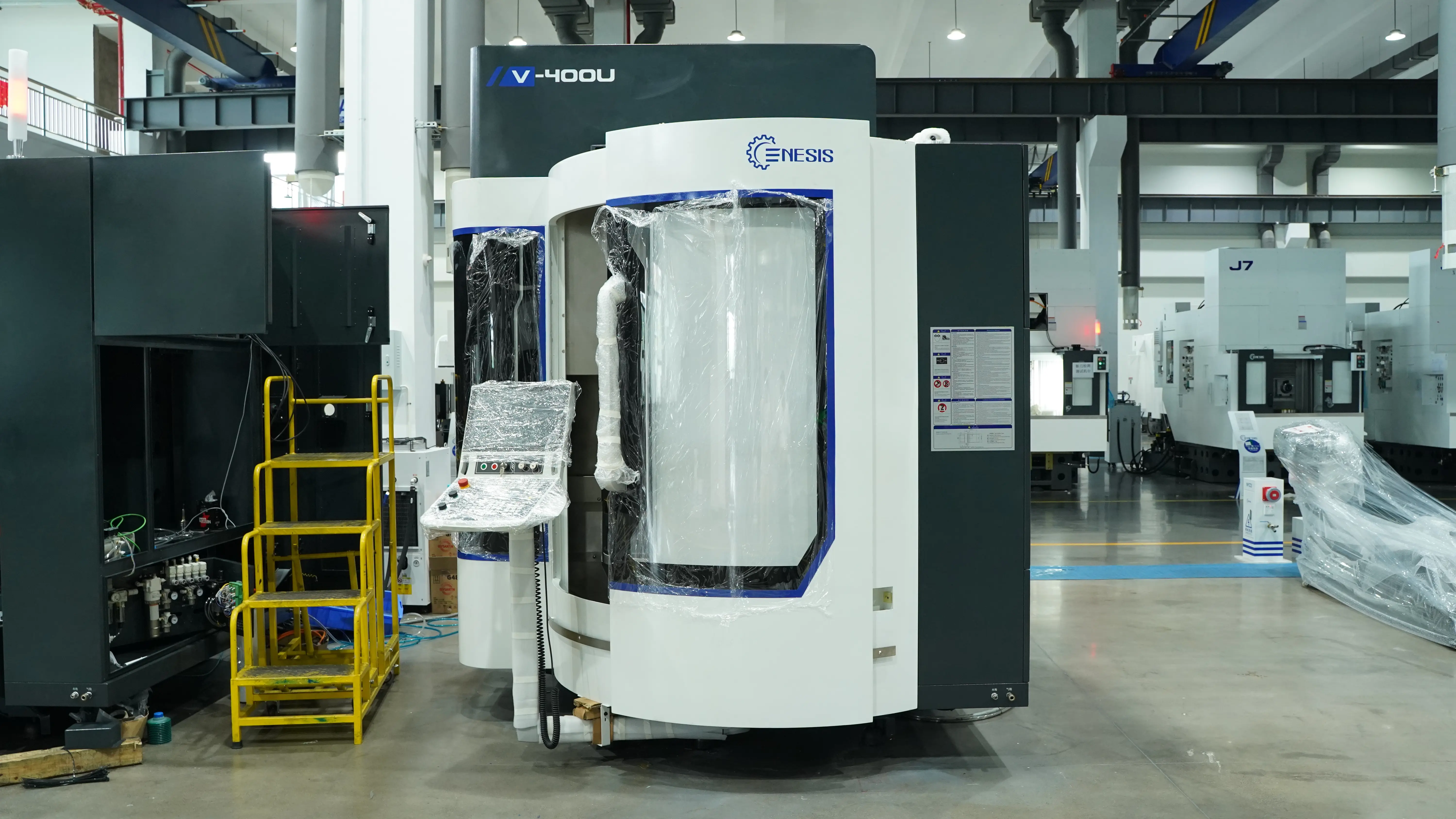

Чтобы удовлетворить растущий спрос на высокоточное производство сложных деталей, компания Taikan Machine предлагает несколько передовых решений для 5-осевой обработки. Например,5-осевой вертикальный обрабатывающий центрразработан для высокоточной многогранной обработки сложных компонентов.

Кроме того, Taikan предлагает интегрированные возможности фрезерной и токарной обработки с помощью серии FH5-осевые обрабатывающие центры для фрезерной и токарной обработки, что позволяет выполнять несколько процессов обработки за одну установку. Для крупносерийного точного производства Taikan также предлагает портальные 5-осевые обрабатывающие центры, которые обеспечивают жесткость и стабильность, необходимые для обработки крупных заготовок.

Оснащенные передовыми системами ЧПУ и технологией высокоскоростного шпинделя, эти станки разработаны для обеспечения эффективной и стабильной обработки в сложных промышленных условиях.

Ключевые преимущества 5-осевой обработки

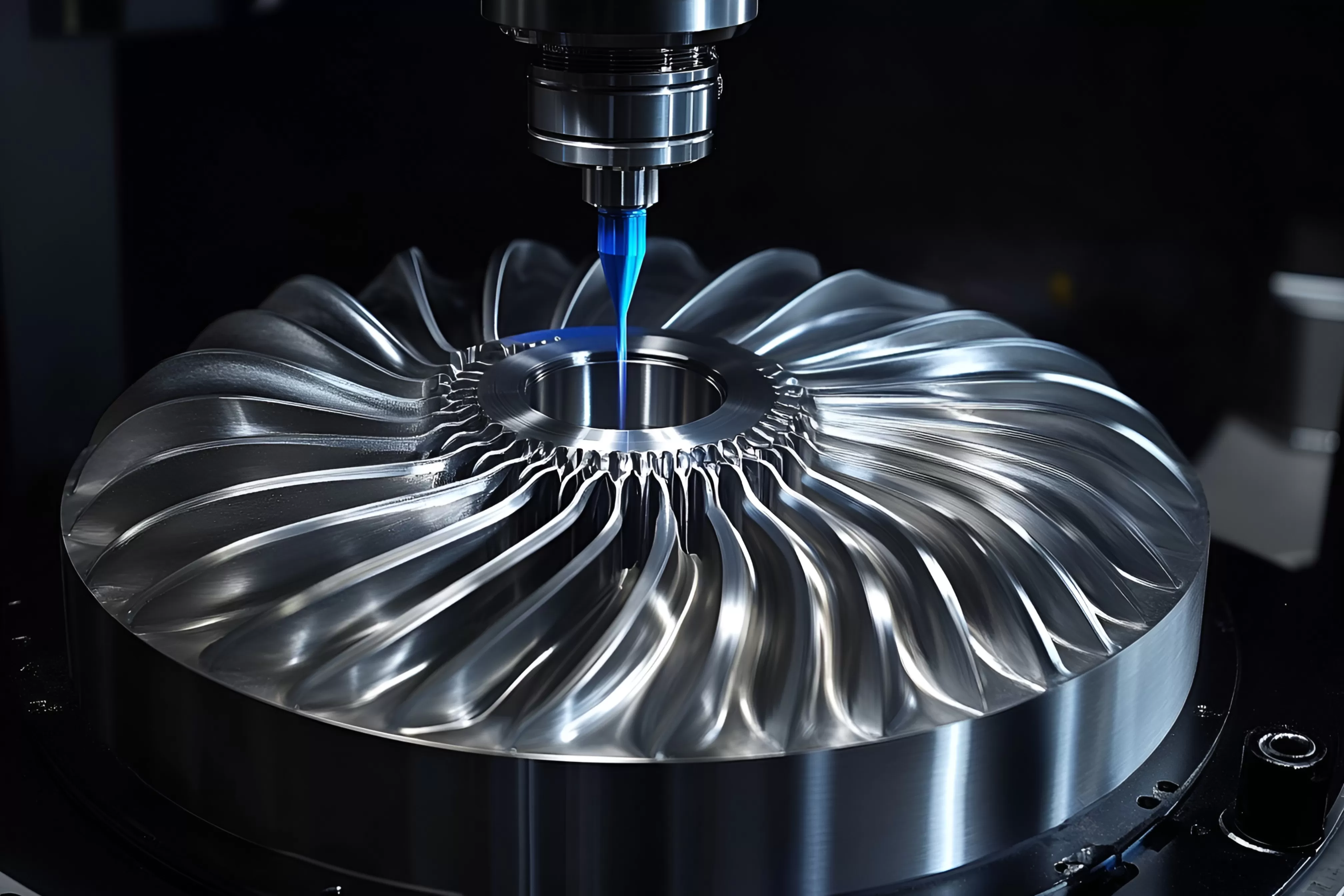

Главное преимущество 5-осевого станка с ЧПУ — это способность обрабатывать сложные детали за одну установку, перемещая режущий инструмент по пяти различным осям. Это снижает ошибки позиционирования, повышает точность обработки и общую эффективность производства.

• Сокращение количества установок

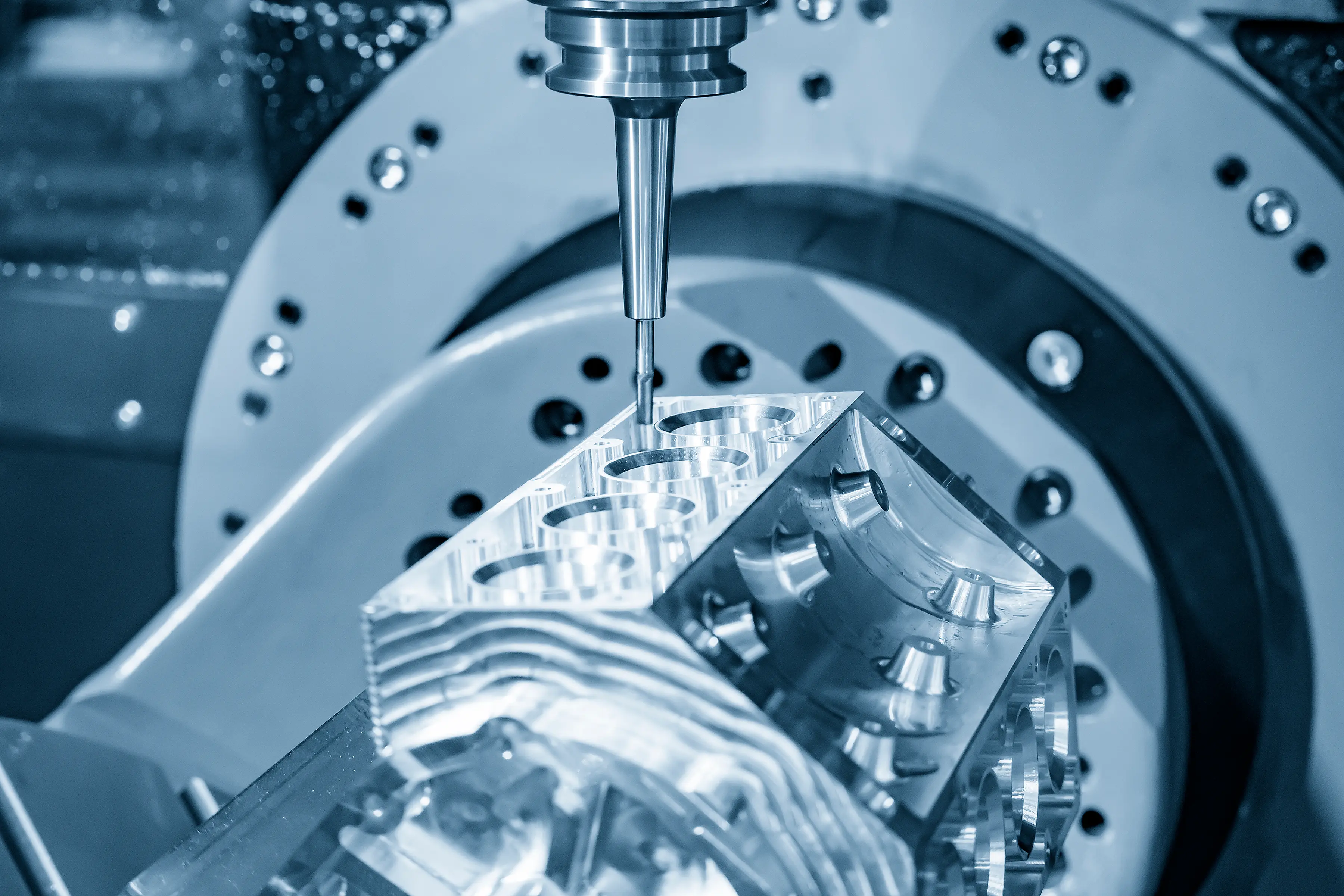

За счет доступа к нескольким граням заготовки при одном зажиме 5-осевая обработка исключает повторное позиционирование, сокращая время наладки и повышая точность.

• Улучшенное качество поверхности

Непрерывные траектории инструмента помогают избежать следов, вызванных переустановкой детали, обеспечивая более гладкую и однородную поверхность.

• Повышенная точность

Дополнительные вращательные оси позволяют использовать более короткие режущие инструменты, уменьшая прогиб и вибрацию инструмента и обеспечивая более жесткие допуски обработки.

• Повышение эффективности

Меньшее количество установок и непрерывные операции обработки сокращают производственные циклы и повышают производительность.

• Универсальность для сложных геометрических форм

5-осевая обработка позволяет создавать подрезы, глубокие полости и многогранные структуры, которые трудно или невозможно получить на традиционных 3-осевых станках.

3-осевая, 4-осевая и 5-осевая обработка с ЧПУ: ключевые различия

Как выбрать подходящий 5-осевой станок с ЧПУ для вашего завода?

Выбор правильного5-осевой станок с ЧПУзависит от баланса требований к обработке, объема производства и долгосрочных производственных целей.

• Размер и сложность деталей

Начните с анализа размера, веса и геометрической сложности деталей, которые вы планируете производить. Для небольших точных компонентов часто подходят станки с поворотно-наклонным столом, в то время как для крупных структурных деталей могут потребоваться портальные станки с более высокой жесткостью.

• Требуемая точность и допуски

Различные отрасли предъявляют разные требования к допускам обработки. Такие приложения, как 3C-электроника, прецизионные пресс-формы и аэрокосмические компоненты, часто требуют высокой точности позиционирования и стабильной работы обработки.

• Производительность шпинделя

Скорость, мощность и крутящий момент шпинделя определяют возможности обработки. Высокоскоростные шпиндели идеальны для алюминия и точных компонентов, в то время как для более твердых материалов требуется более высокий крутящий момент.

• Система ЧПУ

Надежная система ЧПУ с хорошими возможностями 5-осевой интерполяции и синхронизации обеспечивает плавные траектории инструмента и стабильное многоосевое движение во время сложных операций обработки.

• Жесткость станка и термостабильность

Жесткая конструкция станка и стабильный тепловой контроль необходимы для поддержания точности обработки в течение длительных производственных циклов.

• Стоимость и долгосрочная ценность

Помимо первоначальных инвестиций, производителям следует оценивать долгосрочные преимущества повышения эффективности, сокращения количества установок и увеличения производительности.

• Опыт поставщика и техническая поддержка

Сотрудничество с опытнымпроизводителем станков с ЧПУ из Китая, например, с Taikan, открывает доступ к профессиональному обучению, постоянной поддержке по обслуживанию и технической помощи на протяжении всего жизненного цикла станка.

FAQs

В: Что такое 5-осевая обработка с ЧПУ?

О: Это процесс, при котором станок перемещается по пяти осям (три линейные, две вращательные) для обработки сложных деталей с разных сторон за одну установку.

В: Чем 5-осевая обработка отличается от 3-осевой?

О: Основное отличие — добавление двух вращательных осей. В то время как 3-осевые станки перемещаются только по направлениям X, Y и Z, 5-осевые станки могут наклонять и вращать инструмент или заготовку. Это обеспечивает лучший доступ к сложным поверхностям, сокращает количество установок и повышает точность обработки.

В: Подходит ли 5-осевая обработка с ЧПУ для небольших заводов?

О: Да, с такими моделями, как серия T-U от Taikan, она доступна для точных работ в секторах 3C или машиностроения, обеспечивая масштабируемость.

В: Какие отрасли больше всего выигрывают от 5-осевой обработки с ЧПУ?

О: Больше всего выигрывают отрасли, требующие сложной геометрии и высокой точности. К ним относятся аэрокосмическая отрасль, новые энергетические транспортные средства (NEV), потребительская электроника (3C), медицинское оборудование и передовое машиностроение.

В: Какое техническое обслуживание требуется для 5-осевого станка с ЧПУ?

О: Регулярное техническое обслуживание обычно включает проверку производительности шпинделя, систем смазки, выравнивания осей и компонентов ЧПУ. Правильное техническое обслуживание помогает поддерживать точность обработки и продлевает срок службы станка.

В: Почему стоит выбрать 5-осевой станок Taikan с ЧПУ?

О: Обладая 20-летним опытом, патентами и глобальной поддержкой, Taikan предлагает надежные, настраиваемые решения.
