Решения для обработки на станках с ЧПУ для низковысотной экономики: переосмысление производства компонентов БПЛА и eVTOL

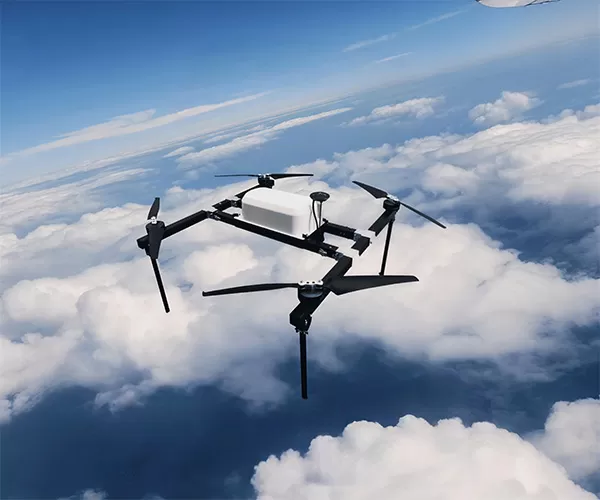

По мере того как «экономика низких высот» занимает стратегические позиции на глобальной арене, быстрое развитие беспилотных летательных аппаратов (БПЛА) и электрических самолётов вертикального взлёта и посадки (eVTOL) меняет современную логистику и городскую мобильность. В основе этой революции лежит потребность в конструктивных элементах, которые сочетают предельно малый вес с бескомпромиссной механической прочностью.

Taikan Machine, лидер в области высокоинтеллектуального оборудования, предлагает комплексные решения по обработке с ЧПУ для ключевых конструктивных элементов низковысотных летательных аппаратов. Объединяя глубокие технические знания и передовые производственные процессы, мы помогаем нашим партнёрам достигать высокой точности, эффективности и стабильного серийного производства.

Преодоление сложности материалов и обеспечение жёсткости конструкции

Компоненты низковысотных летательных аппаратов требуют широкого спектра высокопроизводительных материалов, включая аэрокосмические алюминиевые сплавы, титан, композиты из углеродного волокна и высокопрочную нержавеющую сталь. Taikan Machine классифицирует их по трём основным направлениям обработки, каждое из которых оптимизировано для максимальной производительности и точности.

1. Сложные полости: высокая скорость и эффективность благодаря 4-осевой интеграции

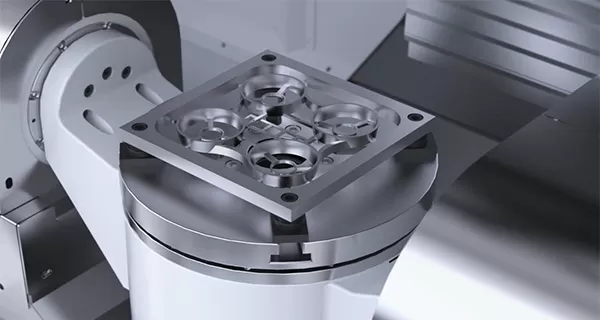

Каркасы планера, корпуса аккумуляторов и рамные конструкции часто имеют тонкостенные геометрии, глубокие полости и сложные выемки для снижения веса. Традиционная обработка часто сталкивается с вибрацией инструмента и излишне длительными циклами.

Решение Taikan: T-500S / T-600S Series High-Speeddrilling machining centerЭти станки, разработанные для высокоэффективного удаления металла, являются основой производства рам БПЛА.

• Подавление вибрации и целостность поверхности: Благодаря высокожёстким станочным станинам и приводам прямого вращения шпинделя со скоростью до 24 000 об/мин, серия Т эффективно подавляет резонанс при обработке тонкостенных деталей. Это обеспечивает превосходное качество поверхности дна и стенок карманов, сводя к минимуму необходимость ручной доработки.

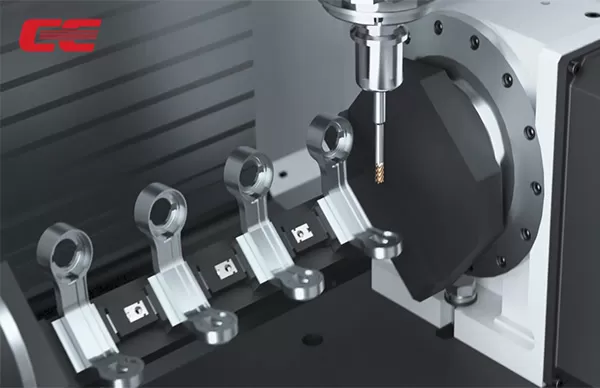

• 4-осевая одновременная обработка: Благодаря интеграции высокоточных поворотных столов мы переходим от стандартной 3-осевой обработки к многосторонней 4-осевой. Для таких деталей, как крепления двигателей и коннекторы рычагов, это позволяет выполнять фрезерование и сверление с разных сторон за одну установку, повышая общую эффективность более чем на 30%.

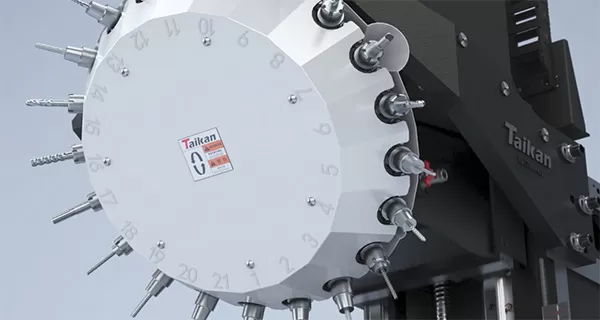

• Быстрое управление инструментом: Большой магазин на 21 инструмент и высокоскоростной автоматический сменщик инструмента (ATC) минимизируют время простоя, обеспечивая частую смену инструментов — от концевых фрез до свёрл и метчиков, необходимых для обработки сложных полостей.




2. Аэродинамические поверхности: точность 5-осевой одновременной обработки

Детали с произвольными поверхностями, глубокими наклонными полостями и сложными пространственными элементами имеют решающее значение для аэродинамических характеристик. Традиционная обработка с многократными переустановками приводит к накоплению ошибок, ухудшающих стабильность полёта.

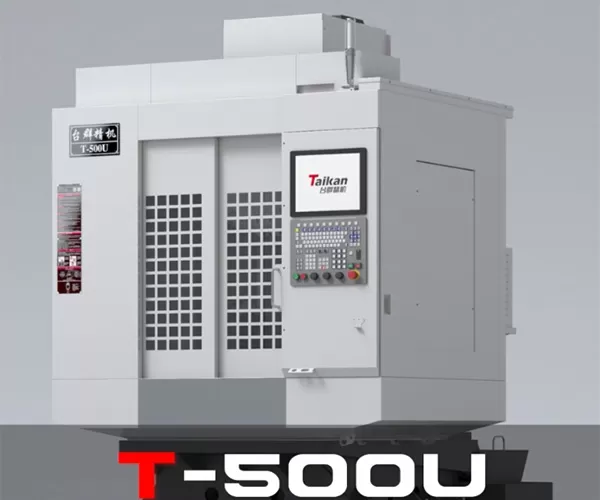

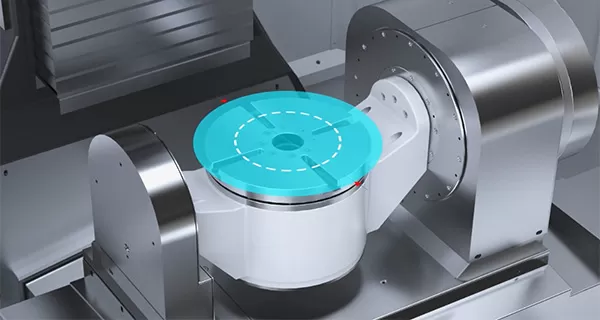

Решение Taikan:T-500U 5-Axis Simultaneous drilling and tapping machining centerиспользующий поворотно-качающуюся конструкцию типа «люлька» (оси A/C), этот5 axis machining centerдостигает обработки «за один установ» для самых сложных геометрий.

• Оптимизированное положение инструмента: 5-осевая связка гарантирует, что инструмент сохраняет идеальный угол резания относительно сложных кривых. Для обтекателей БПЛА и аэродинамических кожухов это исключает «следы пиков» или «стыковочные линии», возникающие при многократных установках, обеспечивая плавные переходы, необходимые для эффективности полёта.




• Повышенная жёсткость за счёт избегания интерференции: Возможность наклона заготовки позволяет использовать более короткие и жёсткие режущие инструменты, избегая столкновений с оснасткой. Короткие инструменты значительно уменьшают прогиб и вибрации, особенно при обработке сложных материалов, таких как титан или высокопрочный алюминий.




• Пространственная точность для полётных систем: Для обеспечения надёжности управления полётом монтажные позиции двигателей требуют чрезвычайно жёстких пространственных допусков. T-500U обеспечивает необходимое высокоточное координатное управление для создания стабильной механической основы силовой установки летательного аппарата.




3. Прецизионные вращающиеся детали: высокостабильная токарная обработка швейцарского типа

Двигательные системы и системы управления полётом БПЛА опираются на множество валов и штифтов малого диаметра с высоким коэффициентом гибкости и жёсткими допусками.

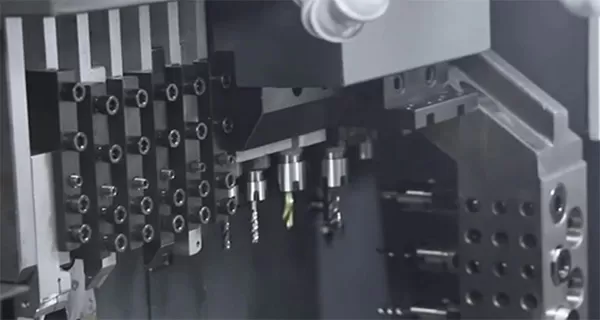

Решение Taikan: токарные станки швейцарского типа серии ST-2031 / ST-2631 Серия ST специально разработана для массового производства тонких, высокоточных вращающихся деталей.

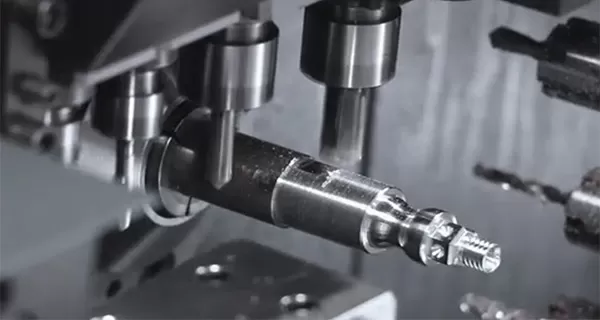

• Превосходство продольной обработки: Благодаря использованию скользящей передней бабки и направляющей втулки, точка резания постоянно остаётся вблизи точки опоры. Это практически исключает прогиб заготовки — распространённую проблему при обработке длинных тонких валов двигателей и приводных штифтов, используемых в БПЛА.




• Исключительная универсальность материалов: Будь то обработка нержавеющей стали 316L для внутренних компонентов двигателей или высокопрочных легированных сталей для крепёжных штифтов, серия ST обеспечивает термическую стабильность и жёсткую конструкцию, необходимые для стабильной точности размеров при круглосуточном производстве.




Обеспечение успеха, определяемого заказчиком

В Taikan Machine мы понимаем, что будущее низковысотной экономики зависит от простоты производства, точности и масштабируемости. Предлагая полную экосистему решений по обработке — от высокоскоростного сверления и 5-осевой одновременной фрезеровки до прецизионной точения — мы создаём технологическую инфраструктуру, необходимую нашим партнёрам для лидерства на конкурентном мировом рынке.

Taikan Machine: Точность в движении, превосходство в полёте.

Уэйн Чжао

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
