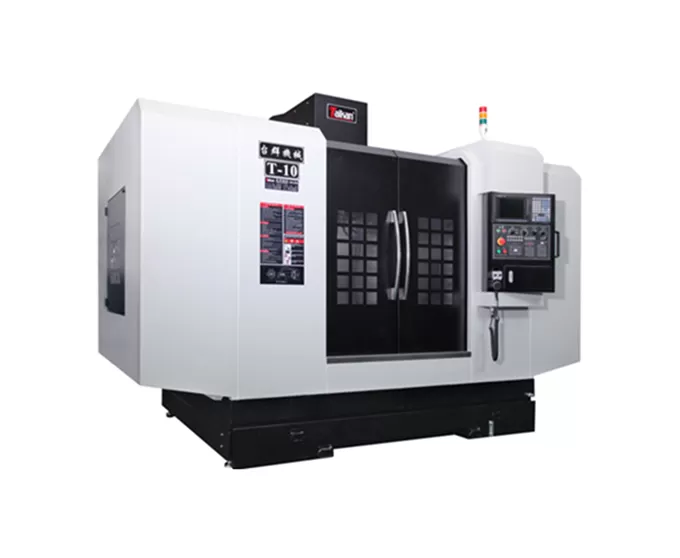

Name: HT-10 Вертикальный обрабатывающий центр с коробчатыми направляющими
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Характеристика вертикального обрабатывающего центра HT-10 с коробчатыми направляющими (Boxway)

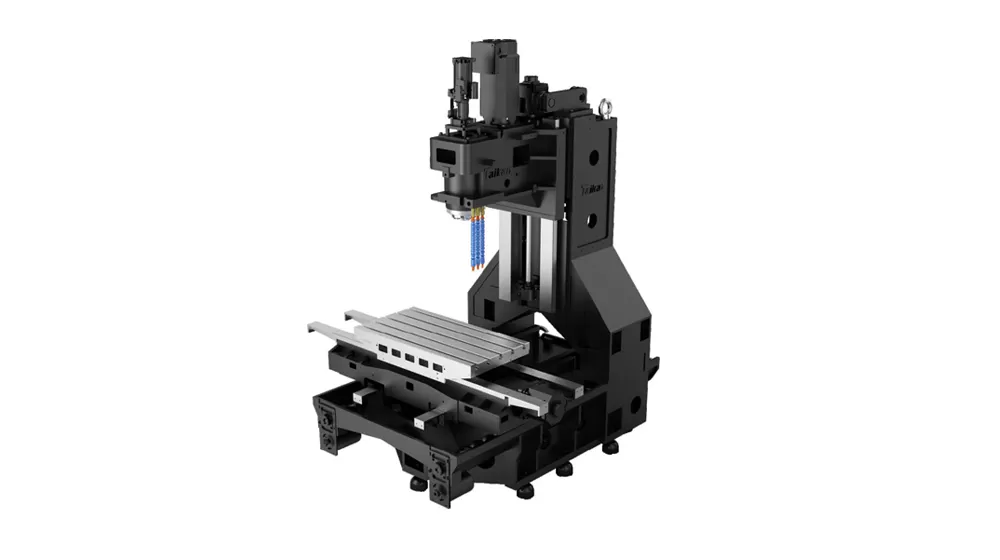

Структура машины

Фиксированная конструкция поперечного скольжения колонны с негабаритным стабильным основанием для обеспечения высокой несущей способности.

Изготовлен из высокопрочного чугуна, обеспечивающего отличную жесткость и стабильную точность.

Направление для трехосной коробки

Оси X, Y и Z оснащены прецизионно закаленными направляющими из чугуна, с поверхностным композитным покрытием, соединенным с покрытием из ПТФЭ (политетрафторэтилена).

Эта конструкция обеспечивает высокую жесткость и отличную амортизацию, что делает ее идеальной для тяжелой резки литейной стали с высокой твердостью.

Шпиндель

Высокоскоростной блок шпинделя (BT40, 8000 об/мин) с лабиринтной конструкцией и защитой от воздушной завесы, предотвращающей попадание охлаждающей жидкости в подшипники шпинделя.

Противовес оси Z

Противовес с центральной направляющей помогает движению передней бабки

Оптимизация нагрузочных характеристик оси Z

Применение вертикального обрабатывающего центра HT-10 с коробчатыми направляющими

В основном используется в производстве пресс-форм, а также широко применяется в аэрокосмической промышленности, энергетическом оборудовании, автомобилестроении, медицинских устройствах и других отраслях.

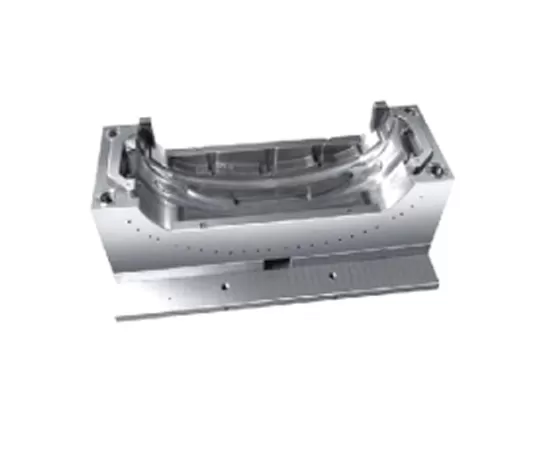

Пример заготовки 1

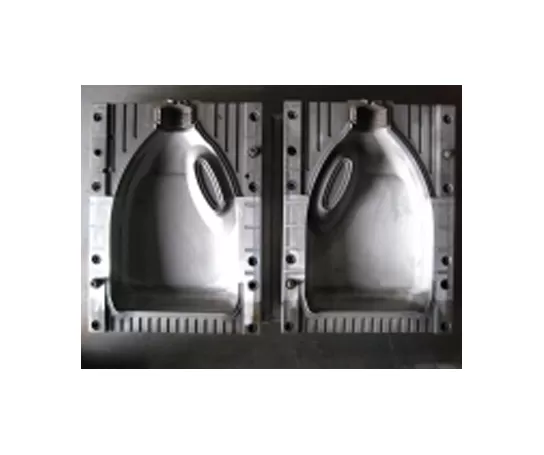

Пример заготовки 2

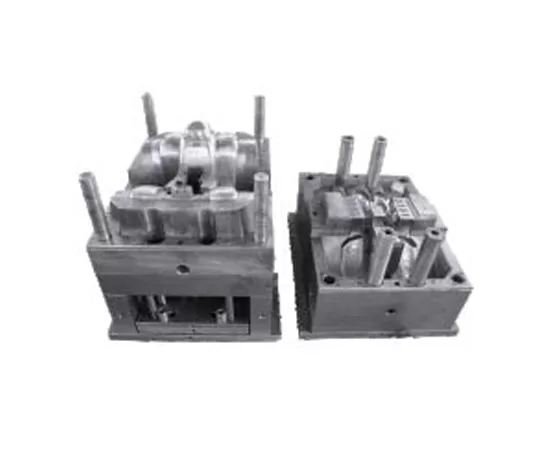

Пример заготовки 3

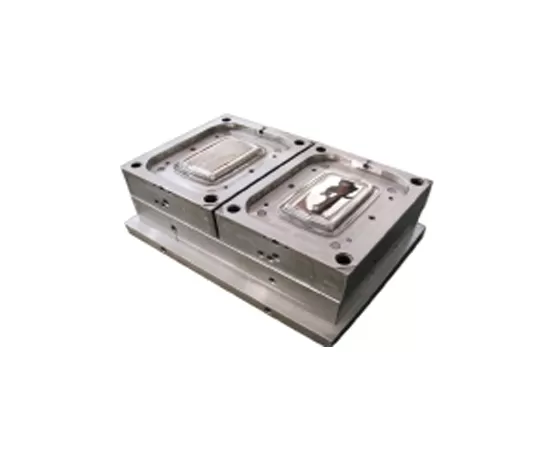

Пример заготовки 4

Технические характеристики вертикального обрабатывающего центра с коробчатыми направляющими HT-10

Item			Unit	HT-10	Примечания
Перемещения	Перемещение стола (ось X)		mm	1000
	Перемещение салазок (ось Y)		mm	600
	Перемещение шпиндельной бабки (ось Z)		mm	600
	Расстояние от носика шпинделя до стола		mm	180～780
	Расстояние от центра шпинделя до колонны		mm	600
Стол	Размер стола		mm	1300×600
	Грузоподъемность стола		kg	800
	Т-образные пазы (Кол-во-Ширина×Шаг)		mm	5-18×120
Шпиндель	Мощность двигателя (Продолж./30мин)		kW	7.5/11
	Диапазон частот вращения		rpm	50～8000 (Ременный привод)
	Диаметр шпинделя		mm	ø150
	Тип инструментального конуса		–	BT40
	Тип тяговой шпильки		–	P40T-I (MAS403)
Скорость	Диапазон подач		мм/мин	1-10,000
Скорость	Скорость быстрых перемещений (X/Y/Z)		м/мин	16/16/16
Точность	Точность позиционирования (X/Y/Z)		mm	0.008	GB/T18400.4 (Полный ход)
Точность	Повторяемость (X/Y/Z)		mm	0.005
Прочее	Система ЧПУ		–	Mitsubishi M80VA
	Подача воздуха	Flow	л/мин	≥280 (ANR)
	Подача воздуха	Давление	MPa	0.6-0.8
	Потребляемая мощность		kVA	25
	Емкость бака СОЖ		л	350
	Габариты станка		mm	3380×2610×2850	Направления осей X/Y/Z
	Масса станка (прибл.)		kg	6900

Информация на данной странице предназначена только для ознакомления. Технические характеристики и детали могут изменяться в связи с модернизацией или улучшением продукции. Для получения дополнительной информации свяжитесь с нами.
