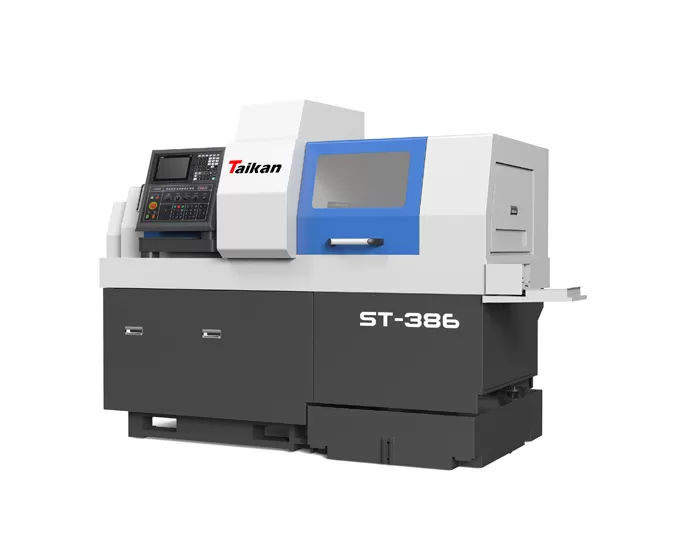

Name: ST-386 Высокоточный токарный станок с ЧПУ швейцарского типа
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Характеристика ST-386 Высокоточный токарный станок с ЧПУ для резки

Двойной шпиндель, двойная система
6 линейных осей подачи, скорость быстрого хода 32 m/min
Механический шпиндель

Сменный с направляющей втулкой и без нее
Вторичная разработка системы Mitsubishi. Компенсация холодной и горячей машины

Применение ST-386 высокой точности CNC разрезая токарный станок

Пример заготовки 1

Один шпиндель Автоматический токарный станок

Пример заготовки 2

Автоматический токарный станок с одной шпинделем

Пример заготовки 3

Один Шпиндель Автоматический Токарный Станок Трауб Машина

Пример заготовки 4

Пример заготовки 5

Технические характеристики ST-386 Высокоточный токарный станок с ЧПУ для резки

Пункт	ST-386
Максимум. Диаметр обработки	Ø 38 мм
Максимум. Длина обработки	240 мм
Передний сверля диаметр	Максимум. Ø13 (медь)
Емкость передней резьбы	Макс. M8
Шпиндель через-отверстие	Ø 40 мм
Система управления	Система Мицубиси М80ЛА
Скорость шпинделя (макс.)	8000 об/мин
Боковое фрезерование Макс. Бурение	Максимум. Ø13 (медь)
Боковое фрезерование Макс. нарезание резьбы	Максимум. M8 (медь)
Боковое фрезерование Макс. Скорость	5 000 об/мин
Задний шпиндель Макс. Зажим	Ø 36 мм
Диаметр заднего инструмента сверля	Макс. Ø10
Задняя резьба шпинделя	Макс. M8
Скорость заднего шпинделя (макс.)	8000 об/мин

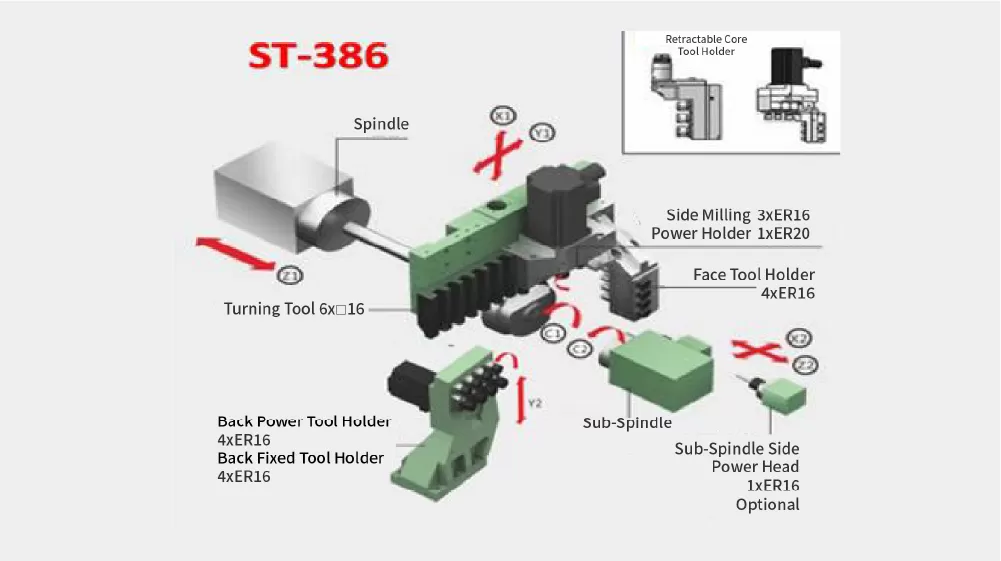

Токарные инструменты	6 × □ 16 мм (квадратный хвостовик)
Сторона фрезерования Мощность инструмента	3 × ER16 1 × ER20
Передние фиксированные держатели инструмента	4 × ER16
Задний шпиндель лицо инструмент Держатели	4 × ER16 фиксированный 4 × ER16 поворотный
Быстрая скорость траверсы	Y1/X2: 32 м/мин, X1/Y2: 20 м/мин, Z1/Z2: 24 м/мин
Сила мотора шпинделя	3,7 кВт/5,5 кВт
Сила мотора Суб-шпинделя	1,5 кВт/2,2 кВт
Боковое фрезерование & заднее лицо фрезерование мощность	1,0 кВт (боковой фрезерование), 0,75 кВт (фрезерование задней стороны)
Мощность двигателя подачи	1,0 кВт (X1/Y1/Z1/X2/Z2), 0,75 кВт (Y2)
Общая мощность машины	12 кВт
Вес машины	3100 кг

Информация на этой странице предназначена только для справки. Технические характеристики и детали могут измениться из-за обновлений или улучшений продукта. Для получения дополнительной информации свяжитесь с нами.
