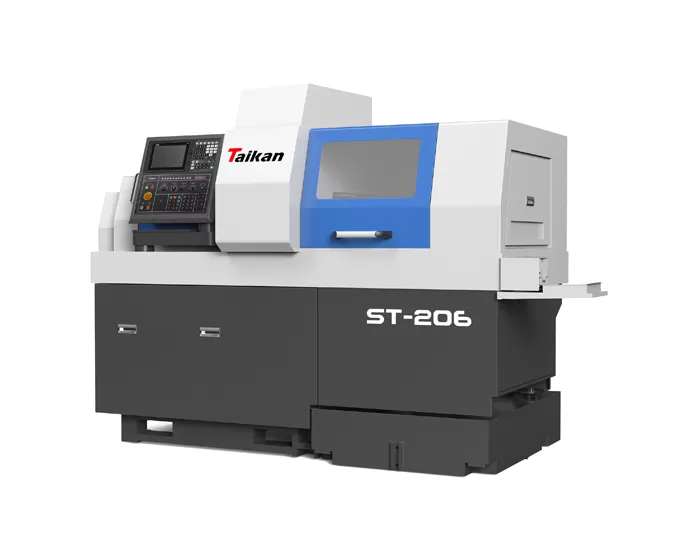

Name: ST-206 Высокоточный токарный станок с ЧПУ швейцарского типа
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Характеристика ST-206 Высокоточный токарный станок с ЧПУ для резки

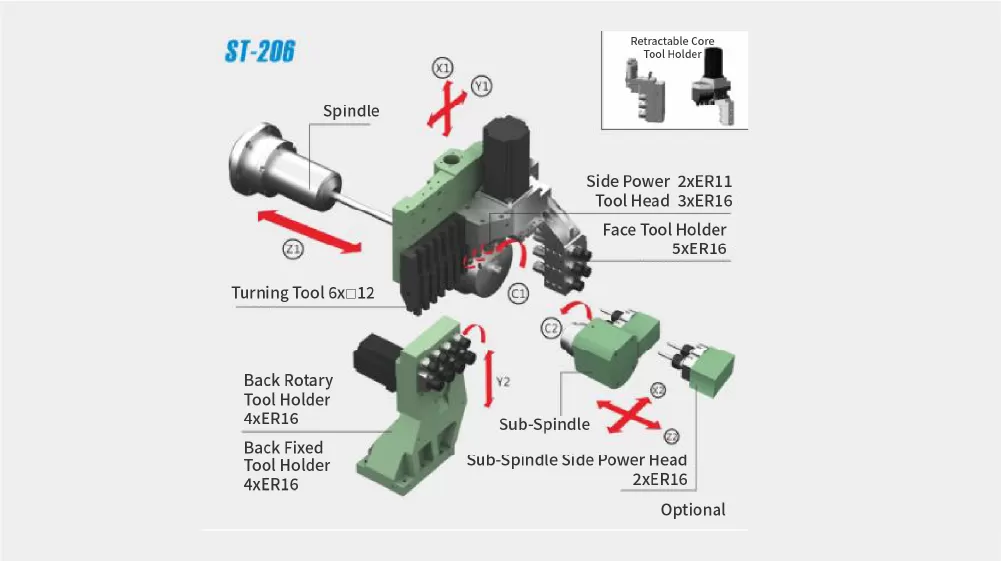

Двойной шпиндель, двойная система
6 линейных осей подачи, скорость быстрого хода 32 m/min
5 электроинструментов, 5 инструментов для торцевых отверстий.

Встроенный моторизованный шпиндель.

Сменный с направляющей втулкой и без нее

Вторичная разработка системы Mitsubishi. Компенсация холодной и горячей машины

Применение ST-206 высокой точности CNC разрезая токарный станок

Пример заготовки 1

Автоматический токарный станок с одной шпинделем

Пример заготовки 2

Один Шпиндель Автоматический Токарный Станок

Пример заготовки 3

Один Шпиндель Автоматический Токарный Станок Трауб Машина

Пример заготовки 4

Пример заготовки 5

Технические характеристики ST-206 Высокоточный токарный станок с ЧПУ для резки

Пункт	ST-206
Максимум. Диаметр обработки	Ø 20 мм
Максимум. Длина обработки	240 мм
Передний сверля диаметр	Макс. Ø10
Емкость передней резьбы	Макс. M8
Шпиндель через-отверстие	Ø 23 мм
Система управления	Система Мицубиси М80ЛА
Скорость шпинделя (макс.)	8000 об/мин
Боковое фрезерование Макс. Бурение	Макс. Ø10
Боковое фрезерование Макс. нарезание резьбы	Максимум. M8 (медь)
Боковое фрезерование Макс. Скорость	5 000 об/мин
Задний шпиндель Макс. Зажим	20 мм
Задний шпиндель Макс. Расширение	50 мм
Задний шпиндель Макс. Бурение	Макс. Ø10
Задняя резьба шпинделя	Максимум. M8 (медь)
Скорость заднего шпинделя (макс.)	8000 об/мин
Диаметр заднего инструмента сверля	Макс. Ø10
Токарные инструменты	5 ×□ 12 1 ×□ 16
Сторона фрезерования Мощность инструмента	2 × ER11 3 × ER16 (2 единицы быстрой замены)
Передние фиксированные держатели инструмента	5 × ER16
Задний шпиндель лицо инструмент Держатели	4 × ER16 фиксированный 4 × ER16 поворотный
Держатели лицевого инструмента (опционально)	3 × ER11 3 × ER16 двунаправленный (опционально)
Быстрая скорость траверсы	Y1/X2: 32 м/миль, X1/Y2: 20 м/мин, Z1/Z2: 24 м/мин
Сила мотора шпинделя	3,7 кВт/5,5 кВт
Сила мотора Суб-шпинделя	3,7 кВт/5,5 кВт
Бортовая филируя сила	1,0 кВт (боковой фрезерование), 0,75 кВт (фрезерование задней стороны)
Мощность двигателя подачи	1,0 кВт (X1/Y1/Z1/X2/Z2) , 0,75 кВт (Y2)
Общая мощность машины	12 кВт
Вес машины	2800 кг

Информация на этой странице предназначена только для справки. Технические характеристики и детали могут измениться из-за обновлений или улучшений продукта. Для получения дополнительной информации свяжитесь с нами.
