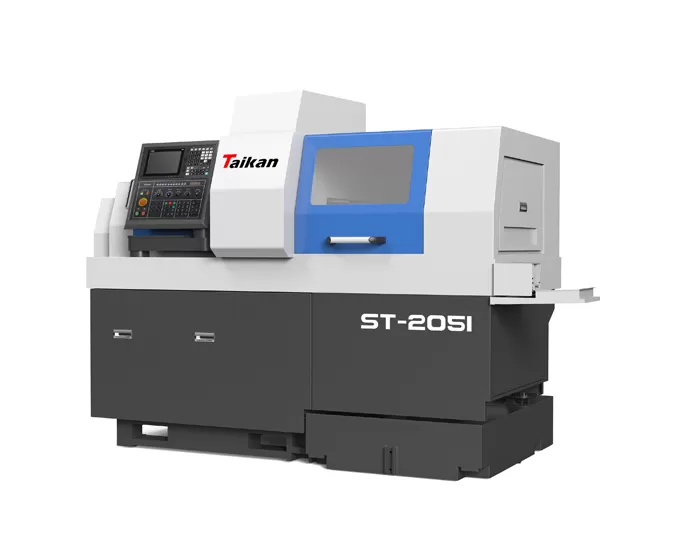

Name: ST-205 Ⅰ Высокоточный токарный станок с ЧПУ швейцарского типа
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Характеристика ST-205 Ⅰ Высокоточный токарный станок с ЧПУ для резки

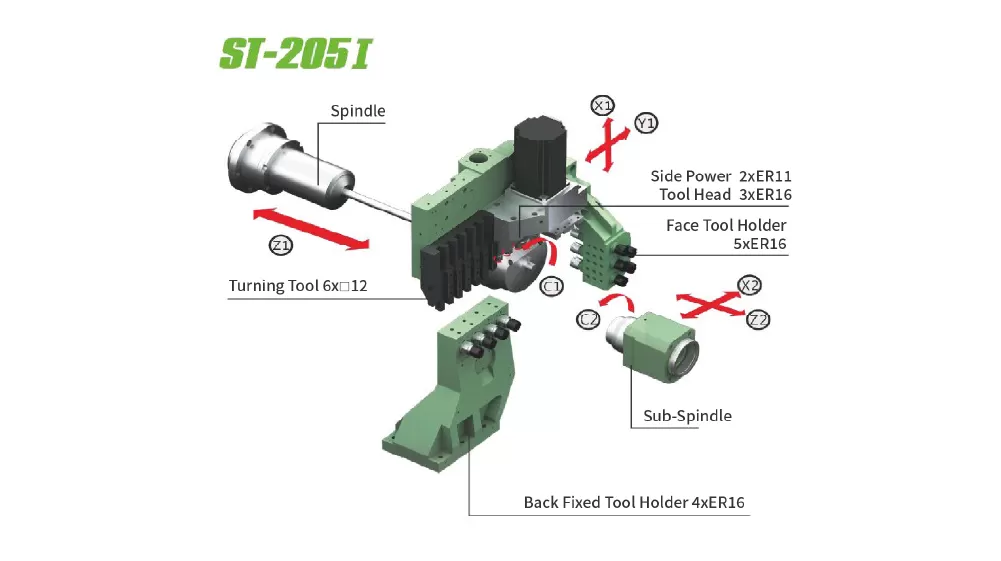

Двойной шпиндель, двойная система
5 линейных осей подачи, скорость быстрого хода 32 m/min
5 электроинструментов, 5 инструментов для торцевых отверстий.
Шпиндель без боковой фрезерный управляемый инструмент вариант

Встроенный моторизованный шпиндель.

Сменный с направляющей втулкой и без нее
Вторичная разработка системы Mitsubishi. Компенсация холодной и горячей машины

Применение ST-205 Ⅰ высокой точности CNC разрезая токарный станок

Пример заготовки 1

Один шпиндель Автоматический токарный станок

Пример заготовки 2

Пример заготовки 3

Автоматический токарный станок с одной шпинделем Traub Machine

Пример заготовки 4

Пример заготовки 5

Технические характеристики ST-205 Ⅰ Высокоточный токарный станок с ЧПУ для резки

Спецификация	ST-205 Ⅰ
Максимум. Диаметр обработки	Ø20
Максимум. Длина обработки	240 мм
Передний сверля диаметр	Макс. Ø10
Емкость передней резьбы	Макс. M8
Диаметр сквозного отверстия шпинделя	23 мм
Система управления	Система Мицубиси М80ЛА
Скорость шпинделя	Максимум. 8000 об/мин
Боковое фрезерование Макс. Бурение	Макс. Ø10
Боковое фрезерование Макс. нарезание резьбы	Максимум. M8 (медь)
Боковое фрезерование Макс. Скорость	Максимум. 5000 об/мин
Задний шпиндель Макс. Диаметр зажима	20 мм
Задний шпиндель Макс. Расширение	50 мм
Задний шпиндель Макс. Бурение	Макс. Ø10
Задняя резьба шпинделя	Максимум. M8 (медь)
Задняя скорость шпинделя	Максимум. 8000 об/мин
Диаметр заднего инструмента сверля	Макс. Ø10
Токарные инструменты	5 ×□ 12 1 ×□ 16
Боковые фрезерные держатели электроинструмента	2 × ER11 3 × ER16 (2 единицы быстрой замены)
Передние фиксированные держатели инструмента	5 × ER16
Задние фиксированные держатели инструмента шпинделя	4 × ER16 фиксированный (с возможностью расширения до 6 × ER16)
Быстрая скорость траверсы	32 м/мин (Y1/X2), 20 м/мин (X1), 24 м/мин (Z1/Z2)
Сила мотора шпинделя	3,7 кВт/5,5 кВт
Сила мотора Суб-шпинделя	3,7 кВт/5,5 кВт
Боковые фрезерные Мощность двигателя	1,0 кВт
Мощность двигателя подачи	1,0 кВт (X1/Y1/Z1/X2/Z2)
Общая мощность машины	12 кВт
Вес машины	2600 кг

Информация на этой странице предназначена только для справки. Технические характеристики и детали могут измениться из-за обновлений или улучшений продукта. Для получения дополнительной информации свяжитесь с нами.
