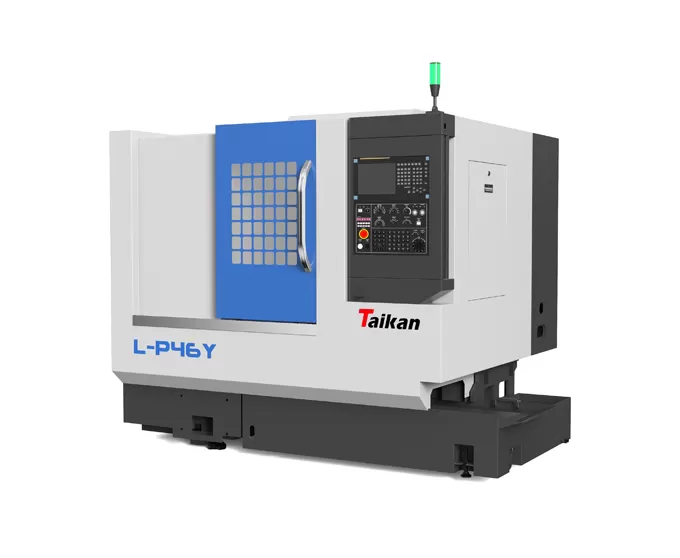

L-P46Y Высокоточный горизонтальный токарный (фрезерный) токарный станок с ЧПУ

Он совместим с серией токарных станков с револьверной головкой, что позволяет гибко сочетать высокие и низкие модели для удовлетворения разнообразных требований клиентов к механической обработке.

Характеристика L-P46Y Высокоточный горизонтальный токарный (фрезерный) токарный станок с ЧПУ

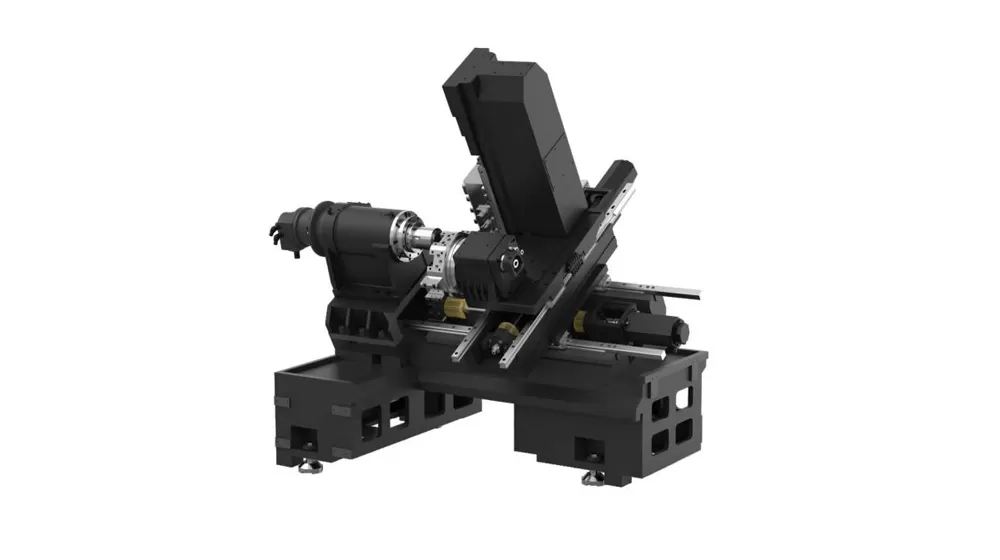

Общий

L-P46Y-это основной тип станков для обработки компаунда. В дополнение к функциям токарных станков с ЧПУ, он также может выполнять плоское фрезерование, сверление, нарезание резьбы, прямой паз, спиральное фрезерование и т. Д.

Направляющая

Две оси напрямую соединены серводвигателем и прецизионным шариковым винтом через эластичную муфту, с хорошей силой и высокой точностью позиционирования.
В осях X и Z используются линейные направляющие высокой жесткости. Рассчитаны, что получает пядь между рельсами самую лучшую пядь, низкое сопротивление, высокую ригидность, высокую точность, и скорость смещения может достигнуть 30 м/мин, которая улучшает эффективность работы и сокращает время обработки.

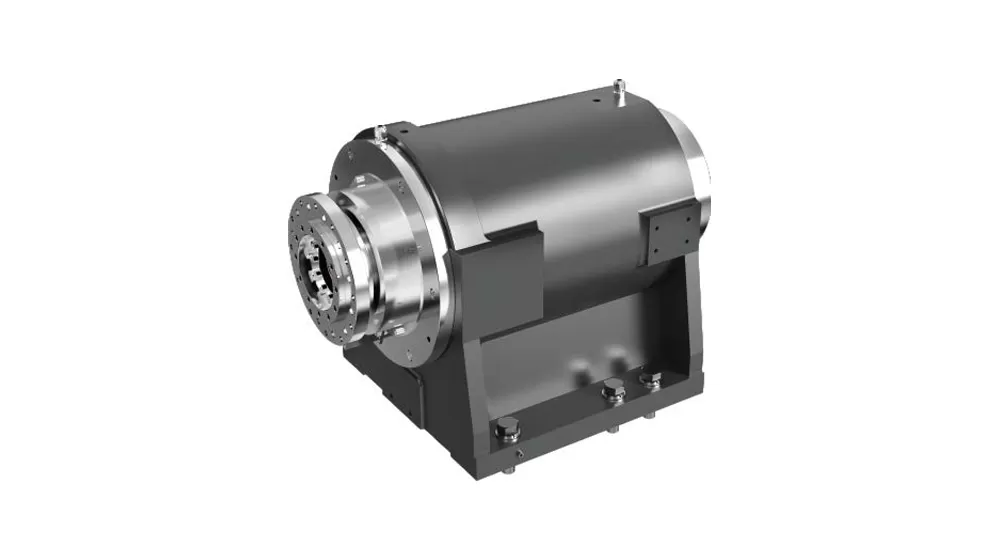

Шпиндель

Машина принимает интегральный шпинделя втулки, импортированные подшипники шпинделя точности, и привод мотора сервопривода шпинделя для того чтобы достигнуть высокой точности, высокой ригидности, и стабильности скорости. Конструкция коробки шпинделя радиатора оснащена симметричными ребрами армирования для эффективного снижения повышения температуры шпинделя, повышения стабильности шпинделя и увеличения срока службы подшипника.

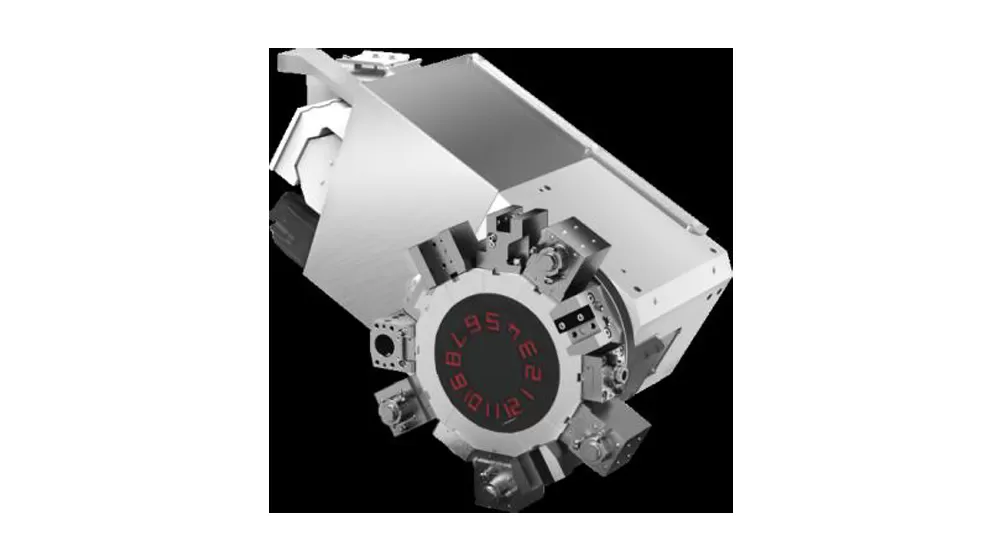

Инструмент Башня

Используйте гидравлическую роторную башенку с восемью станциями, с высокой точностью позиционирования, низкой частотой отказов, быстрой сменой инструмента и местной сменой инструмента.

Применение L-P46Y Высокоточный горизонтальный токарный (фрезерный) токарный станок с ЧПУ

Этот токарный станок удовлетворяет потребности в обработке сложных деталей и широко используется в клапанах, кораблях, машиностроении и других областях, особенно в пользу производителей автомобильных деталей.

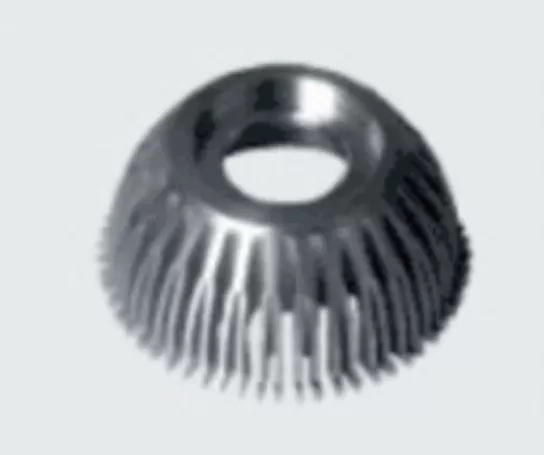

Пример заготовки 1

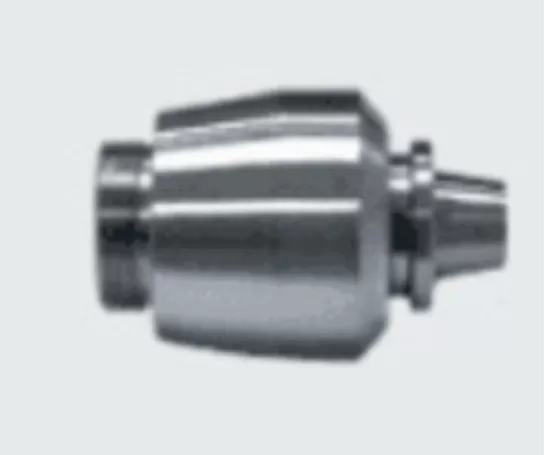

Пример заготовки 2

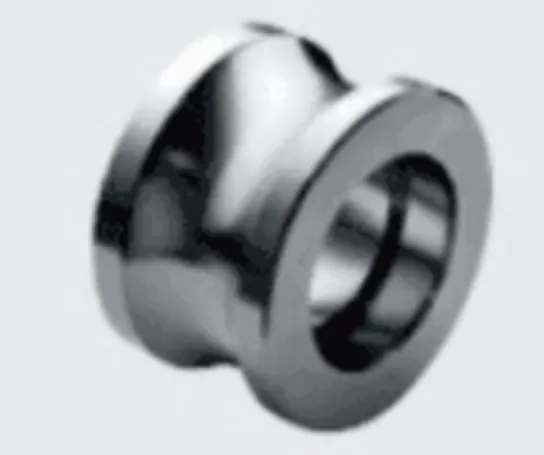

Пример заготовки 3

Пример заготовки 4

Технические характеристики L-P46Y Высокоточный горизонтальный токарный (фрезерный) токарный станок с ЧПУ

Пункт		Единица	L-P46Y	Замечания
Диапазон обработки	Макс. диаметр качания на кровати	Мм	Φ500
	Диаметр обработки (тип диска)	Мм	Φ300
	Диаметр обработки на резце	Мм	Φ160
	Длина обработки	Мм	350
Путешествия	X-ось путешествия	Мм	550
	Мощность двигателя оси X/крутящий момент при остановке	КВт/Нм	1,8/11
	Перемещение по оси Z	Мм	450
	Мощность двигателя оси Z/крутящий момент при остановке	КВт/Нм	1,8/11
	Перемещение по оси Y	Мм	210
	Мощность двигателя оси Y/крутящий момент при остановке	КВт/Нм	1,2/7
Механический шпиндель	Выходная мощность (S1/S6)	КВт	7,5/11
	Форма конца шпинделя		A2-5
	Скорость шпинделя	Об/мин	0-6000
	Шпиндель через диаметр отверстия	Мм	Φ56
	Диаметр сквозного отверстия рулевые тяги	Мм	Φ46
Цанга	Полая цанга	Дюйм	6
Мощность двигателя	Мотор шпинделя номинальной/непрерывной полчаса	КВт	7,5/11
	Двигатель по оси X	КВт	1,8
	Двигатель по оси Y	КВт	1,2
	Двигатель по оси Z	КВт	1,8
	Мотор смены инструмента	КВт	0,75
	Гидравлический мотор	КВт	0,75
	Двигатель насоса охлаждающей жидкости	КВт	0,45
Скорость	Быстрая скорость перемещения (ось X)	М/мин	30
	Быстрая скорость хода (ось Z)	М/мин	30
	Быстрая скорость перемещения (ось Y)	М/мин	20
	Резка скорости подачи	Мм/мин	1 ~ 8000
Держатель инструмента	Форма держателя инструмента		Держатель инструмента сервопривода
	Емкость инструмента	Т	8
	Размер внешнего кругового инструмента	Мм	20 × 20
	Максимум. диаметр расточного инструмента	Мм	Φ25
	Высота центра башни	Мм	63
4 4 силовая головка	Характеристики патрона		ER25
	Ось A/B (4 4 двойных двигателя)	КВт	1,2/1,2
	Ось A/B (4 4 двойных двигателя)	Обороты	0-3000
	Количество электроинструментов по оси А	-	4 × ЭР25
	Количество электроинструментов по оси B	-	4 × ЭР25
Точность станка	Точность позиционирования (ось X)	Мм	0006
	Точность позиционирования (ось Z)	Мм	0006
	Точность позиционирования (ось Y)	Мм	0006
	Повторная точность позиционирования (ось X)	Мм	0006
	Повторная точность позиционирования (ось Z)	Мм	0006
	Повторная точность позиционирования (ось Y)	Мм	0006
	Точность позиционирования по оси C	Секунды дуги/градусы	10/0.003
Другие	Масляный бак	Л	60
	Водяной бак	Л	100
	Размер машины (высота × ширины × длины)	Мм	2200 × 2200 × 2300
	Вес машины (приблизительный вес)	Кг	3100

Информация на этой странице предназначена только для справки. Технические характеристики и детали могут измениться из-за обновлений или улучшений продукта. Для получения дополнительной информации свяжитесь с нами.
