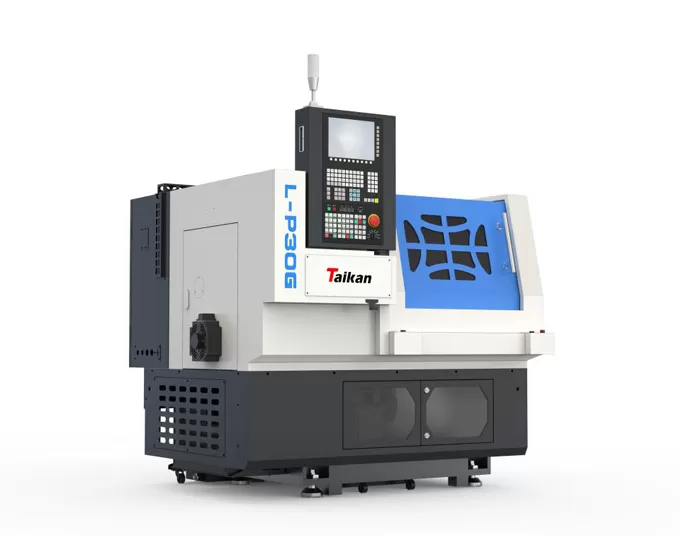

Name: L-P30G Высокоточный токарный станок с ЧПУ
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Характеристика L-P30G Высокоточный токарный станок с ЧПУ

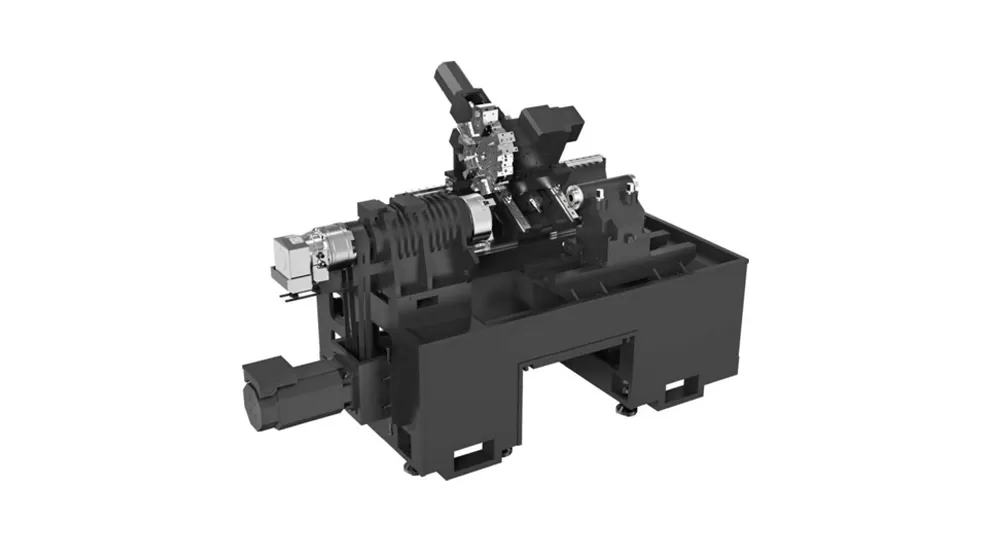

Общий

Этот станок имеет интегрированную механическую, электрическую и гидравлическую компоновку, имеет полностью закрытую защитную крышку, защитную дверцу, открываемую влево, а панель управления ЧПУ расположена в верхней части фиксированной защитной крышки, которая проста в эксплуатации.
Все большие основные детали изготовлены из высококачественного полимерного песка и высокопрочных чугунных материалов, что придает станку высокую жесткость и стабильную точность.

Гидравлический рукав Tailstock

Конструкция конструкции жесткого рельса с большим пролетом отличается высокой жесткостью, высокими характеристиками и высокой несущей способностью. Конструкция «ласточкин хвост» делает нижнюю прижимную пластину более надежной при блокировке.

Шпиндель

Основная система передачи этого станка приводится в действие высокопроизводительный серводвигатель, который приводит в движение шпиндель через ремень. Диапазон скорости шпинделя составляет 0-6000 об/мин.

Инструмент

Используйте инструмент банды.

Применение L-P30G Высокоточный токарный станок с ЧПУ

Эта машина может автоматически завершить поворачивать цилиндров, конусов, ступенчатых валов, дуговых поверхностей, торцевых поверхностей, пазов, сверления и различных метрических и дюймовых прямых и конических резьб. Машина оборудована с серией цыплят весны, которые можно широко использовать в аппаратурах, метрах, легкой промышленности, электронике, медицинском оборудовании, машинном оборудовании фильма и других индустриях.

Пример заготовки 1

Центр токарного станка CNC подвергая механической обработке

Пример заготовки 2

Пример заготовки 3

Пример заготовки 4

Технические характеристики L-P30G Высокоточный токарный станок с ЧПУ Gang Tools

Имя		Единица	L-P30G	Замечания
Диапазон обработки	Максимум. диаметр качания на горке кровати	Мм	Φ240
	Максимум. диаметр поворота на инструментальной базе	Мм	Φ120
	Макс. длина поворота	Мм	100
	Макс. диаметр поворота	Мм	Φ100
	Максимум. диаметр зажима пружинного патрона	Мм	Φ30
Путешествия	X-ось путешествия	Мм	280
	Мощность двигателя оси X/крутящий момент при остановке	КВт/Нм	1/3, 2
	Перемещение по оси Z	Мм	180
	Мощность двигателя оси Z/крутящий момент при остановке	КВт/Нм	1/10
Шпиндель	Тип зажима шпинделя	КВт	Цанговый патрон типа 20
	Тип головки шпинделя		Не-стандартный
	Шпиндель через диаметр отверстия		Φ36
	Максимальная скорость шпинделя		0-6000
	Крутящий момент двигателя шпинделя (номинальный/максимальный	Об/мин	17,7/26,5
	Двигатель шпинделя (S1/S2)	Мм	3,7/5,5
Приспособление	Пружинный патрон	Дюйм	Φ30
Скорость	Быстрая скорость перемещения (ось X)	М/мин	18
	Быстрая скорость перемещения (ось Z)	М/мин	18
	Скорость подачи резки	Мм/мин
Держатель инструмента	Тип держателя инструмента		Инструмент для банд
	Время индексации инструмента	Секунды/бит	/
	Размер корпуса инструмента	Мм	16'16
	Максимум. диаметр расточного инструмента	Мм	25
Точность	Точность позиционирования (ось X)	Мм	<0,01
	Точность позиционирования (ось Z)	Мм	<0,01
	Повторяемость (ось X)	Мм	0002
	Повторяемость (ось Z)	Мм	0002
Другие	Мощность оборудования	КВА	6
	Емкость бака охлаждающей жидкости	Л	50
	Размер машины	Мм	1275 × 1408 × 1532	Ручное удаление стружки бак охлаждающей жидкости
	Вес (прибл.)	Кг	Прибл. 1100

Информация на этой странице предназначена только для справки. Технические характеристики и детали могут измениться из-за обновлений или улучшений продукта. Для получения дополнительной информации свяжитесь с нами.
