Name: L-52SDY Высокоточный горизонтальный токарный (фрезерный) токарный станок с ЧПУ
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

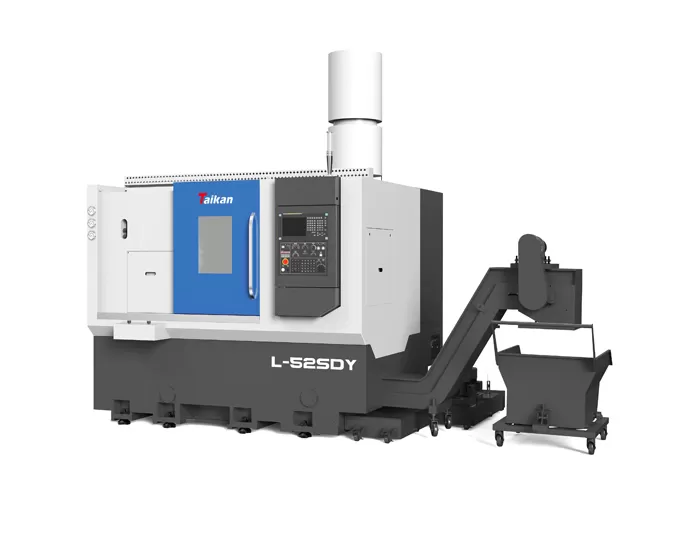

L-52SDY Высокоточный горизонтальный токарный (фрезерный) токарный станок с ЧПУ

CNC Горизонтальная токарная (фрезерная) компаунд с осью Y

Мощная технология, одна машина с множеством функций, несколько разновидностей, небольшие партии

Характеристика L-52SDY Высокоточный горизонтальный токарный (фрезерный) токарный станок с ЧПУ

Общий

Двойной шпиндель и двойной башни CNC токарные и фрезерные станки
Полностью закрытая защита, одна левая раздвижная дверь, дополнительное автоматическое устройство разгрузки, независимый резервуар для сбора стружки, автоматический конвейер стружки, хорошая производительность удаления стружки

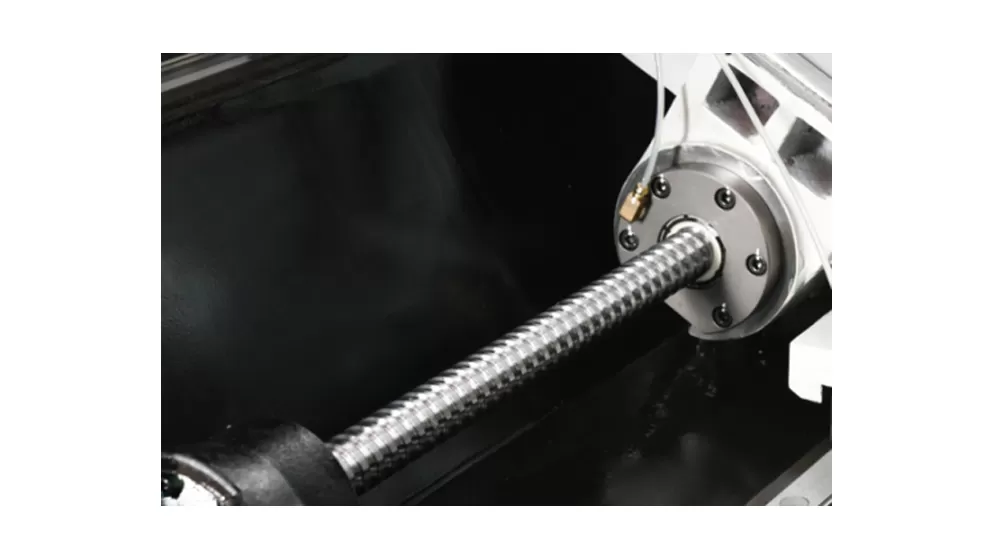

Направляющая

Примите завальцовки японца ТХК или Тайваня ПМИ линейные или ведущие брусья ролика, японский привод винта шарика ТХК или Тайваня ПМИ. Хорошие динамические характеристики, высокая точность и высокая жесткость.
Он принимает подгруженные линейные проводника ролика и винт шарика, который имеет характеристики быстрой скорости и высокой обрабатывая точности.

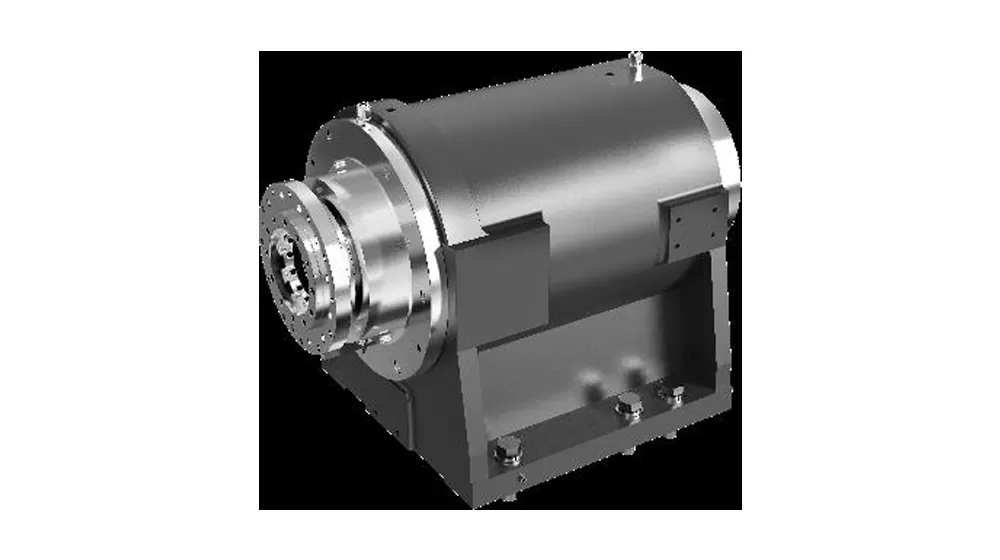

Шпиндель

Синхронный электрический шпиндель с постоянными магнитами имеет хорошие динамические характеристики, высокую точность и высокую жесткость.
Шпиндель синхронного сервопривода электрический имеет высокую точность, быстрое ускорение и замедление, и сохраняет энергию.

Инструмент

Полагающ на башенке силы сервопривода поднимаясь, она имеет высокую точность и быстрая скорость изменения инструмента, может выполнить сложные обрабатывая требования, и может заменить подвергая механической обработке центры и гравировальные станки.

Применение L-52SDY Высокоточный горизонтальный токарный (фрезерный) токарный станок с ЧПУ

Этот токарный станок может обрабатывать заготовки диаметром 20-130 мм и длиной 2,5-130 мм; максимальный диаметр вращения седла составляет 320 мм. Он может обрабатывать детали с коротким валом (или диском) со сложными геометрическими формами, различными размерами и высокими требованиями к точности.

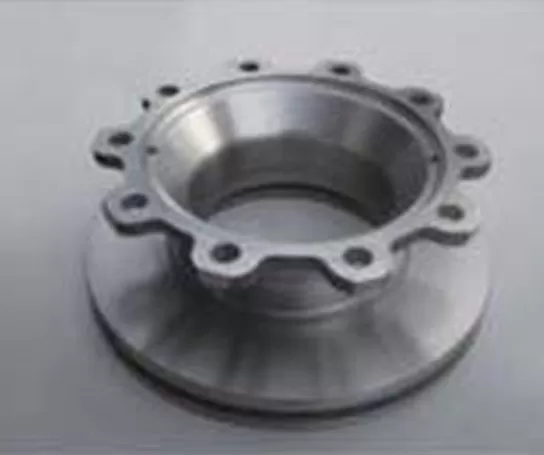

Пример заготовки 1

Пример заготовки 2

Пример заготовки 3

Пример заготовки 4

Технические характеристики L-52SDY Высокоточный горизонтальный токарный (фрезерный) токарный станок с ЧПУ

Пункт		Единица	L-52SDY1
Диапазон обработки	Макс. диаметр качания на кровати	Мм	Φ570
	Максимум. диаметр поворота на седле	Мм	Φ320
	Макс. диаметр поворота	Мм	Φ130
	Макс. длина поворота	Мм	130
Путешествия	Ход оси X1, X2	Мм	200 、 300
	Y1 ось путешествия	Мм	± 50
	Y1 эффективная механическая обработка путешествия	Мм	± 45
	Z1, Z2 оси путешествия	Мм	320 、 300
Главная/Суб-шпиндель	Размер патрона	Дюйм	8 дюймов
	Макс. скорость	Обороты	4500
	Базовая скорость	Обороты	1500
	Тип конца шпинделя		A2-6
	Размер сквозного отверстия шпинделя	Мм	14,5/18
	Мощность моторизованного шпинделя	КВт	Φ67
	Регулируемый диаметр стержня	Мм	Φ52
Фрезерный шпиндель	Макс. скорость	Обороты	4500
	Бурение мощность	Мм	Φ16 × 1,5
	Выстукивая способность	[Мм] x	M12x1, 75
	Выстукивая способность	[Мм]	M12x1, 75
	Фрезерный двигатель шпинделя	КВт	2,3
	Интерфейс турель		BMT45
Скорость подачи	Скорость быстрого перемещения по оси X	Мм/мин	18000
	Быстрая скорость перемещения по оси Z	Мм/мин	18000
	Быстрая скорость перемещения по оси Y	Мм/мин	10000
Мотор	Мотор шпинделя	КВт	> 11
Мотор	Двигатель охлаждающего насоса	КВт	0,75
Источник электричества/воздуха	Емкость источника питания (непрерывная фиксированная скорость)	КВА/кВт	64 кВА/44,75 кВт
Источник электричества/воздуха	Источник воздуха	Л/мин	0,5 МПа/100
Охлаждение	Емкость резервуара для воды	Л	130
Размер/вес	Расстояние от центра шпинделя до земли	Мм	1070
	Высота машины	Мм	2060
	Оккупированная территория (Д×Ш)	Мм×мм	2410 (без стружки конвейера) × 2210
	Вес машины (прибл.)	Кг	5000

Информация на этой странице предназначена только для справки. Технические характеристики и детали могут измениться из-за обновлений или улучшений продукта. Для получения дополнительной информации свяжитесь с нами.
