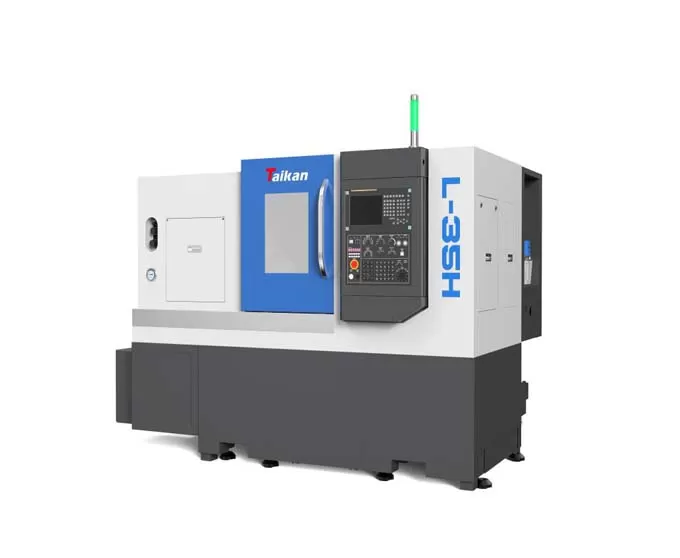

Name: L-35H Высокоточный горизонтальный токарный станок с ЧПУ
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

L-35H Высокоточный горизонтальный токарный станок с ЧПУ

Мощная технология, несколько функций одного зажима могут выполнять различную обработку для удовлетворения индивидуальных потребностей производства на рынке.

Характеристика L-35H Высокоточный горизонтальный токарный станок с ЧПУ

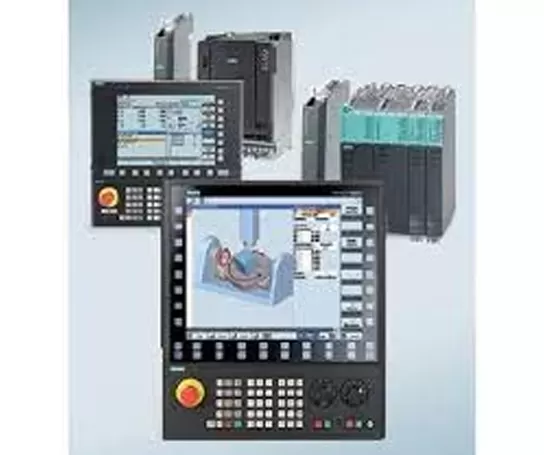

Общий

Двухкоординатный двухосевой рычаг, полузамкнутый контур станка с ЧПУ. Интегрированная механическая, электрическая и гидравлическая компоновка.
Каждая ось подачи сервопривода использует высокоскоростной бесшумный шарико-винт, напрямую соединенный эластичной муфтой, с быстрой скоростью движения, низким уровнем шума, высокой точностью позиционирования и повторяемостью;

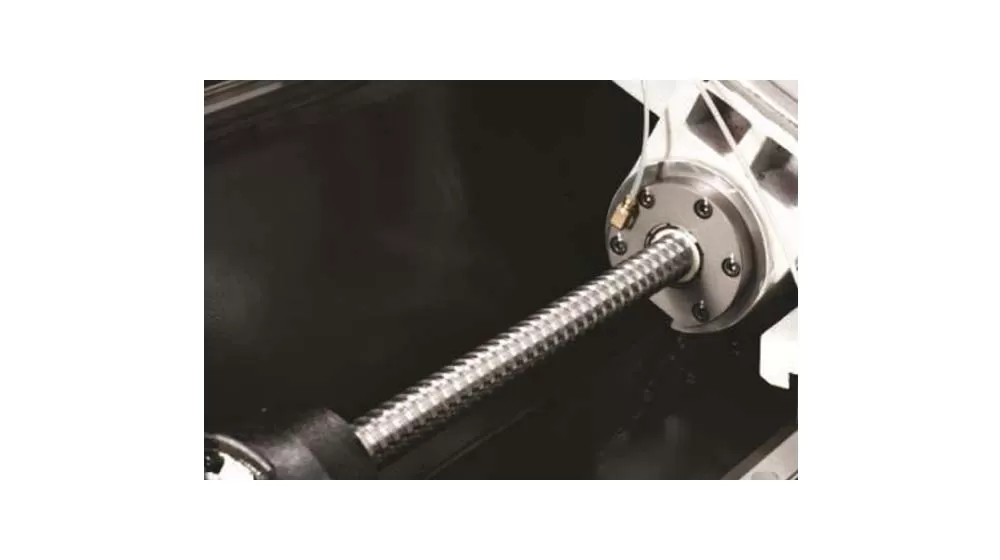

Направляющая рейка

Принять конструкцию направляющей качения и высокоскоростной бесшумный шариковый винт, который обладает такими преимуществами, как высокая скорость, низкое тепловыделение и высокая точность позиционирования;

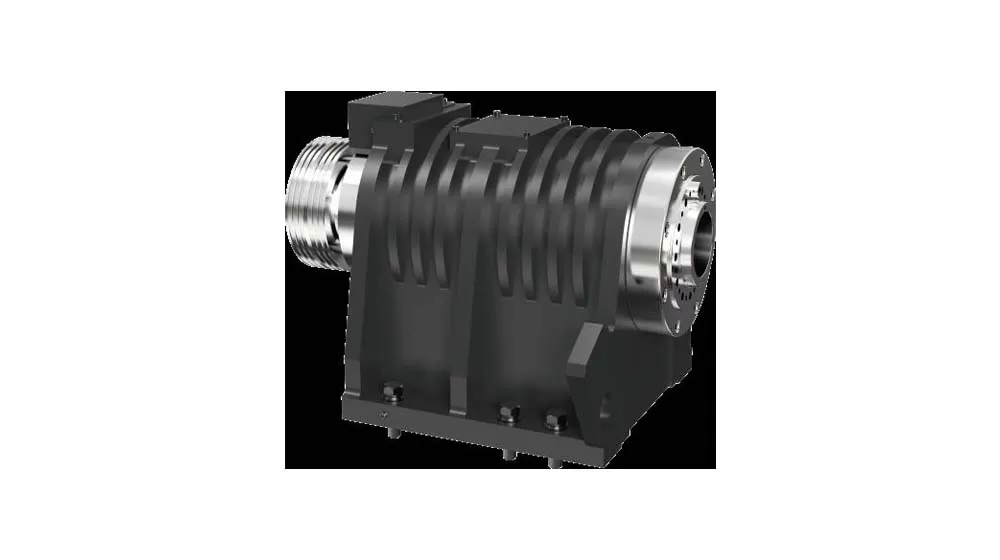

Шпиндель

Приводимый в действие высокопроизводительной серводвигателем, шпиндель приводится в движение ремнем, а диапазон скоростей шпинделя составляет 0-4000 об/мин.

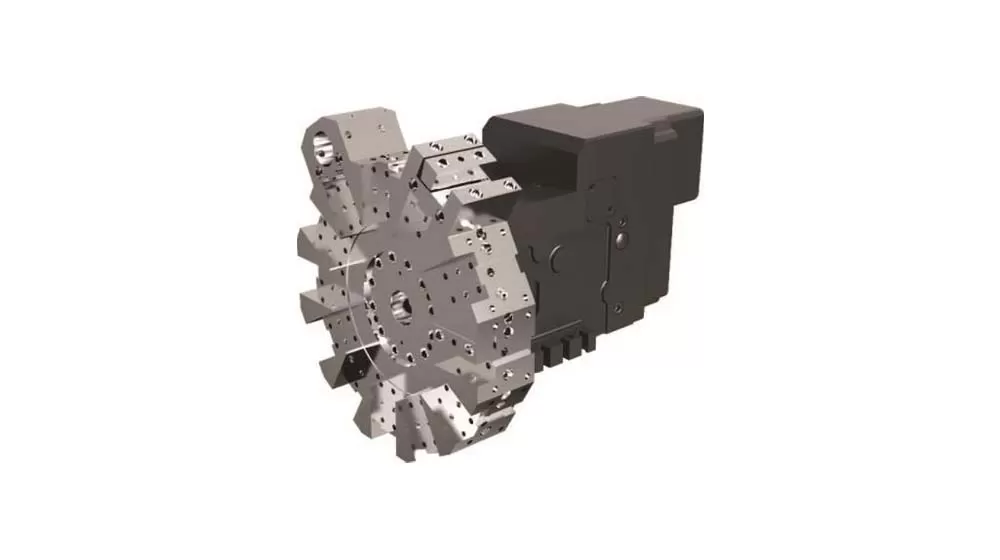

Инструмент

Этот станок использует револьверную головку сервопривода, которая имеет скорость быстрого изменения инструмента и высокую надежность.

Применение L-35H Высокоточный горизонтальный токарный станок с ЧПУ

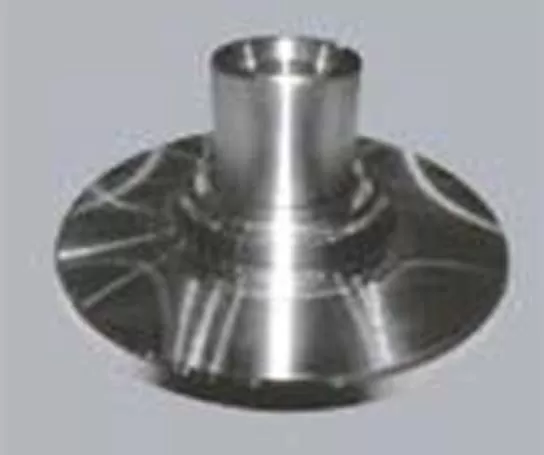

Горизонтальная машина токарного станка CNC

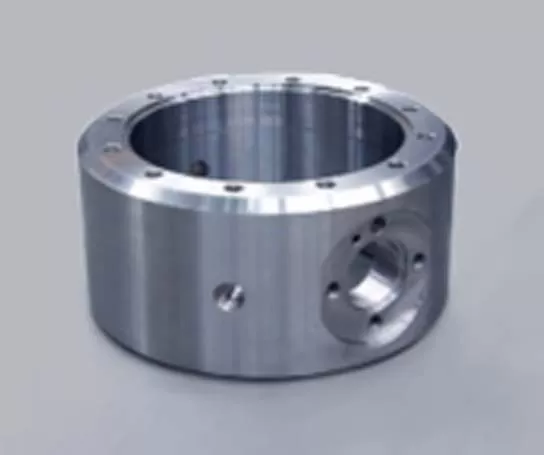

Пример заготовки 1

Пример заготовки 2

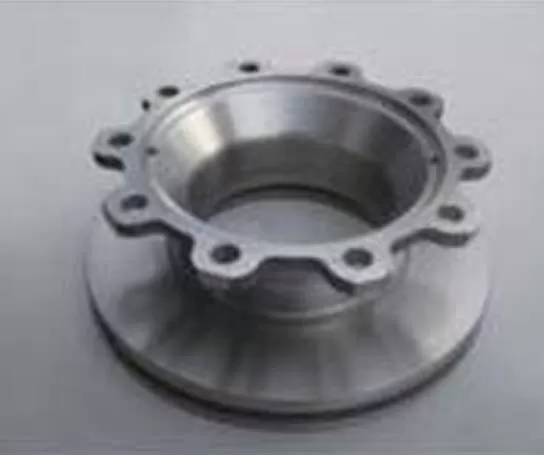

Пример заготовки 3

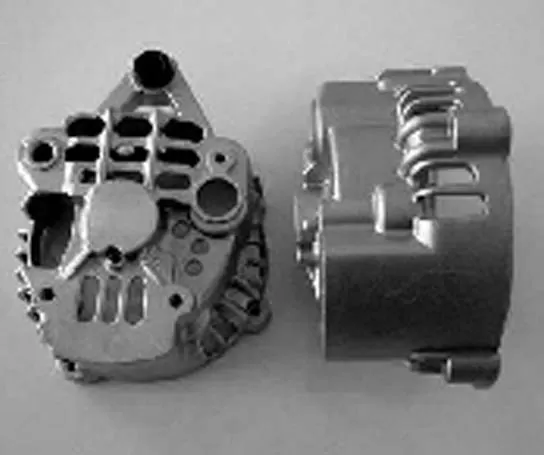

Пример заготовки 4

Технические характеристики L-35H Высокоточный горизонтальный токарный станок с ЧПУ

Имя		Единица	L-35H	Замечания
Диапазон обработки	Макс. диаметр качания на кровати	Мм	Φ520
	Макс. диаметр обработки (вал/диск)	Мм	Φ300/φ350
	Макс. длина обработки	Мм	450
	Максимум. диаметр стержня	Мм	Φ52
Путешествия	X-ось путешествия	Мм	190
	Мощность двигателя оси X/крутящий момент при остановке	КВт/Нм	1,8/11
	Перемещение по оси Z	Мм	500
	Мощность двигателя оси Z/крутящий момент при остановке	КВт/Нм	1,8/11
Шпиндель	Выходная мощность (S1/S6)	КВт	11/15
	Форма конца шпинделя		A2-6
	Скорость шпинделя	Об/мин	0-4000
	Шпиндель через диаметр отверстия	Мм	Φ63
Патрон	Гидравлический трехкулачковый патрон	Дюйм	8	Полые
Задняя бабка	Диаметр втулки задней бабки/ход	Мм	Φ70/100	Необязательно
Задняя бабка	Tailstock рукав конусности отверстие конусности	Морзе	Морзе 4 #	Живой топ
Скорость	Быстрая скорость перемещения (ось X)	М/мин	30
	Быстрая скорость перемещения (ось Z)	М/мин	30
	Скорость подачи резки	Мм/мин	1 ~ 8000
Держатель инструмента	Емкость инструмента	Т	12
	Время индексации инструмента	Секунды/бит	0,5
	Размер корпуса инструмента	Мм	25 × 25
	Максимум. диаметр расточного инструмента	Мм	40
Точность	Точность позиционирования (ось X)	Мм	0006
	Точность позиционирования (ось Z)	Мм	0008
	Повторяемость (ось X)	Мм	0004
	Повторяемость (ось Z)	Мм	0004
Другие	Мощность оборудования	КВА	12
	Емкость бака охлаждающей жидкости	Л	150
	Размер машины	Мм	250017001680	Ручное удаление стружки бак охлаждающей жидкости
	Вес (прибл.)	Кг	3400

Информация на этой странице предназначена только для справки. Технические характеристики и детали могут измениться из-за обновлений или улучшений продукта. Для получения дополнительной информации свяжитесь с нами.
