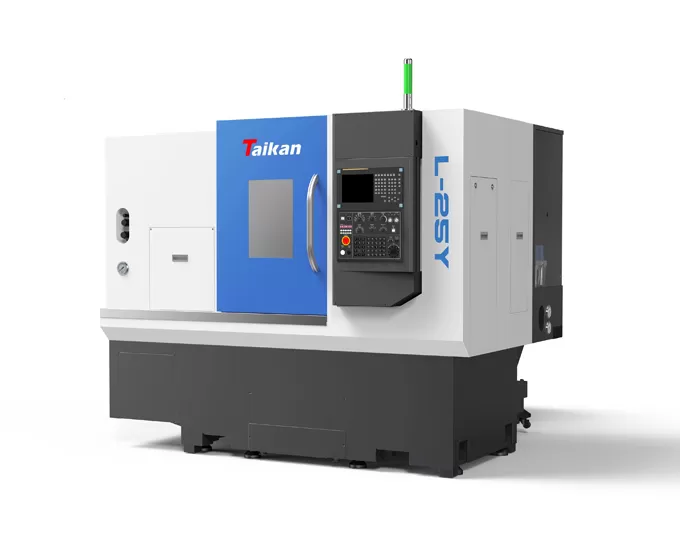

Name: L-25Y Высокоточный горизонтальный токарный (фрезерный) токарный станок с ЧПУ
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Характеристика L-25Y Высокоточный горизонтальный токарный (фрезерный) токарный станок с ЧПУ

В целом

Машина полностью закрыта для защиты, с автоматическим удалением стружки, смазкой и системами охлаждения. Основные компоненты отлиты с использованием высококачественных песчаных форм из смолы и высокопрочных чугунных материалов, что обеспечивает высокую жесткость и стабильную точность машины.

Направляющая рейка

Направляющие имеют тип качения, а в компонентах привода используются высокоскоростные бесшумные шарико-винтовые передачи, обеспечивающие высокие скорости, низкое тепловыделение и высокую точность позиционирования.

Шпиндель

Система основного привода этого станка использует высокопроизводительный, высокоскоростной механический ременный привод шпинделя, а диапазон скоростей шпинделя составляет 0-6000 об/мин. Передняя опора шпинделя оснащена тремя радиально-упорными шарикоподшипниками, а задняя опора оснащена двумя радиально-упорными шарикоподшипниками для удовлетворения требований к осевым и радиальным силам резания.

Инструмент

Оснащен револьверной головкой BMT45 с приводом, которая отличается быстрой скоростью смены инструмента и высокой надежностью.

Применение L-25Y Высокоточный горизонтальный токарный (фрезерный) токарный станок с ЧПУ

Этот токарный станок удовлетворяет потребности в обработке сложных деталей и широко используется в клапанах, кораблях, машиностроении и других областях, особенно в пользу производителей автомобильных деталей.

Пример заготовки 1

Пример заготовки 2

Пример заготовки 3

Пример заготовки 4

Технические характеристики L-25Y Высокоточный горизонтальный токарный (фрезерный) токарный станок с ЧПУ

Элементы		Единица	L-25Y	Замечания
Диапазон обработки	Макс. диаметр вращения	Мм	Φ520
	Максимум. диаметр обработки (ось/пластина)	Мм	Φ200/Φ250
	Максимум. длина обработки	Мм	330
	Максимум. диаметр стержня	Мм	Φ52
Путешествия	X-ось путешествия	Мм	190
	Мощность двигателя оси X/крутящий момент при остановке	КВт/Нм	1,8/11
	Перемещение по оси Y	Мм	100(± 50)
	Мощность двигателя оси Y/крутящий момент при остановке	КВт/Нм	1,8/11
	Перемещение по оси Z	Мм	400
	Мощность двигателя оси Z/крутящий момент при остановке	КВт/Нм	1,8/11
Шпиндель	Выходная мощность (S1/S6)	КВт	7,5/11
	Форма конца шпинделя		A2-5
	Скорость вращения шпинделя	Об/мин	0-6000
	Диаметр отверстия	Мм	Φ67
Патрон	Гидравлический 3-кулачковый патрон	Дюйм	6	Полые
Задняя бабка	Диаметр втулки задней бабки/ход	Мм	Φ70/100	Необязательно
Задняя бабка	Хвостовая втулка коническим отверстием	Морзе	Морзе 4 #	Живой центр
Скорость	Скорость быстрого перемещения по оси X	М/мин	30
	Быстрая скорость перемещения по оси Y	М/мин	10
	Быстрая скорость перемещения по оси Z	М/мин	30
	Скорость подачи резки	Мм/мин	1-8000
Держатель инструмента	Емкость инструмента	Т	12
	Мощность главного двигателя мощность/стойла крутящий момент	КВт	2.7 кВт/12-46Н	Αi S 12/4000-B
	Максимальная скорость электроинструмента	Об/мин	4000
	Технические характеристики держателя инструмента	Мм	BMT45
	Характеристики держателя токарного инструмента	Мм	25 × 25
	Максимальный диаметр держателя расточного инструмента	Мм	Φ32
Мощность обработки держателя инструмента	Максимальная фрезерная способность электроинструмента		Диаметр фрезы × глубина фрезерования × подача φ 20 мм × 10 мм × 40 (мм/мин)	45 Сталь
	Максимальная мощность сверления электроинструмента		Диаметр сверла × скорость подачи φ14 (мм) × 0,15 (мм/г)	45 Сталь
	Максимальная мощность резьбы электроинструмента		М10 × 1,5	45 Сталь
Точность	Точность позиционирования оси X	Мм	0006
	Точность позиционирования оси Y	Мм	0,02
	Точность позиционирования по оси Z	Мм	0006
	Точность позиционирования оси C	Arc Sec	51
	Повторяемость оси X	Мм	0004
	Повторяемость оси Y	Мм	0005
	Повторяемость оси Z	Мм	0004
	Повторяемость оси C	Arc Sec	20
Другие	Мощность электропитания	КВА	25
	Объем охлаждающей жидкости	Л	150
	Размер	Мм	250031002100
	Общий вес	Кг	3800

Информация на этой странице предназначена только для справки. Технические характеристики и детали могут измениться из-за обновлений или улучшений продукта. Для получения дополнительной информации свяжитесь с нами.
