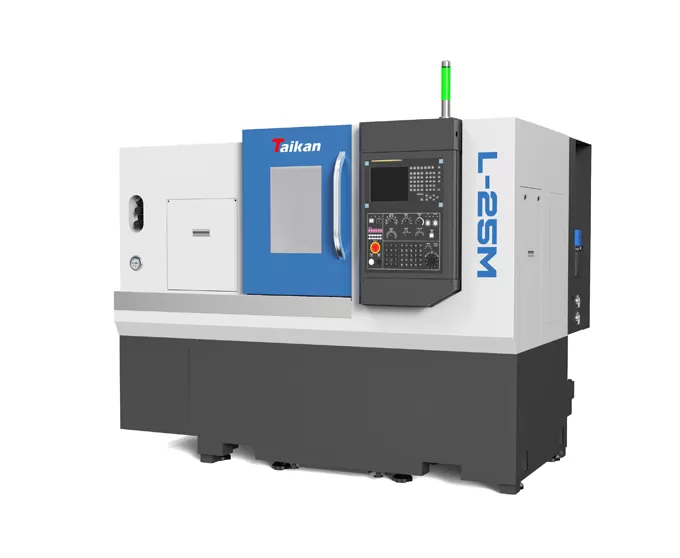

Name: L-25M Высокоточный горизонтальный токарный (фрезерный) токарный станок с ЧПУ
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Характеристика L-25M Высокоточный горизонтальный токарный (фрезерный) токарный станок с ЧПУ

Общий

Машина полностью закрыта для защиты, с автоматическим удалением стружки, смазкой и системами охлаждения. Основные компоненты отлиты с использованием высококачественных песчаных форм из смолы и высокопрочных чугунных материалов, что обеспечивает высокую жесткость и стабильную точность машины.

Направляющая

Направляющие имеют тип качения, а в компонентах привода используются высокоскоростные бесшумные шарико-винтовые передачи, обеспечивающие высокие скорости, низкое тепловыделение и высокую точность позиционирования.

Шпиндель

В системе привода шпинделя используется высокопроизводительный механический шпиндель с высоким крутящим моментом. Диапазон скоростей шпинделя составляет 0-5300 об/мин.

Инструмент Башня

Оснащен револьверной головкой BMT45 с приводом, которая отличается быстрой скоростью смены инструмента и высокой надежностью.

Применение L-25M Высокоточный горизонтальный токарный (фрезерный) токарный станок с ЧПУ

Этот токарный станок удовлетворяет потребности в обработке сложных деталей и широко используется в клапанах, кораблях, машиностроении и других областях, особенно в пользу производителей автомобильных деталей.

Пример заготовки 1

Пример заготовки 2

Пример заготовки 3

Пример заготовки 4

Технические характеристики L-25M Высокоточный горизонтальный токарный (фрезерный) токарный станок с ЧПУ

Пункт		Единица	L-25M	Замечания
Диапазон обработки	Макс. диаметр вращения	Мм	Φ520
	Максимум. диаметр обработки (ось/пластина)	Мм	Φ200/φ250
	Максимум. длина обработки	Мм	400
	Максимум. диаметр стержня	Мм	Φ45
Путешествия	X-ось путешествия	Мм	190
	Мощность двигателя оси X/крутящий момент при остановке	КВт/Нм	2,4/11
	Перемещение по оси Z	Мм	430
	Мощность двигателя оси Z/крутящий момент при остановке	КВт/Нм	2,4/11
Шпиндель	Выходная мощность (S1/S6)	КВт	7,5/11,25
	Форма конца шпинделя		A2-5
	Скорость вращения шпинделя	Об/мин	5300
	Диаметр отверстия	Мм	Φ57
Патрон	Гидравлический 3-кулачковый патрон	Дюйм	6	Полые
Задняя бабка	Диаметр втулки задней бабки/ход	Мм	Φ70/100	Необязательно
Задняя бабка	Хвостовая втулка коническим отверстием	Морзе	Морзе 4 #	Живой центр
Скорость	Скорость быстрого перемещения по оси X	М/мин	30
	Быстрая скорость перемещения по оси Z	М/мин	30
	Скорость подачи резки	Мм/мин	1 ~ 8000
Держатель инструмента	Емкость инструмента	Т	12
	Фрезерная головка мощность двигателя/крутящий момент стойла	КВт	2,3/11-34
	Фрезерный инструмент макс. скорость	Об/мин	4000
	Спецификация ручки фрезерного инструмента	Мм	BMT45
	Спецификация токарного держателя инструмента	Мм	25 × 25
	Максимум. диаметр расточного инструмента	Мм	Φ32
Точность	Точность позиционирования оси X	Мм	0006
	Точность позиционирования по оси Z	Мм	0006
	Точность позиционирования оси C	Arc Sec	51
	Повторяемость оси X	Мм	0004
	Повторяемость оси Z	Мм	0006
	Повторяемость оси C	Arc Sec	20 дюймов
Другие	Мощность электропитания	КВА	25
	Объем охлаждающей жидкости	Л	150
	Размер	Мм	230018801800
	Общий вес	Кг	3600

Информация на этой странице предназначена только для справки. Технические характеристики и детали могут измениться из-за обновлений или улучшений продукта. Для получения дополнительной информации свяжитесь с нами.
