Горизонтальный обрабатывающий центр

Серия горизонтальных обрабатывающих центров TAIKAN включает в себя небольшую серию, серию двойных столов DH и серию больших одинарных столов DHS, способных обрабатывать заготовки до φ 2000 мм. Машины предлагают разнообразие структурные конструкции, конфигурации поворотного стола, варианты шпинделя, и персонализированные конфигурации, делая их пригодными для мульти-разнообразия, мелкосерийного и крупносерийного производства.
Серия широко используется в таких отраслях, как автомобилестроение, Коробка переменных передач, корпуса двигателей и другая обработка деталей коробочного типа, и совместима с такими материалами, как алюминиевые сплавы, чугун и сталь.

 CONTACT_NOW!

Типы горизонтального обрабатывающего центра

T-H11 Горизонтальный обрабатывающий центр

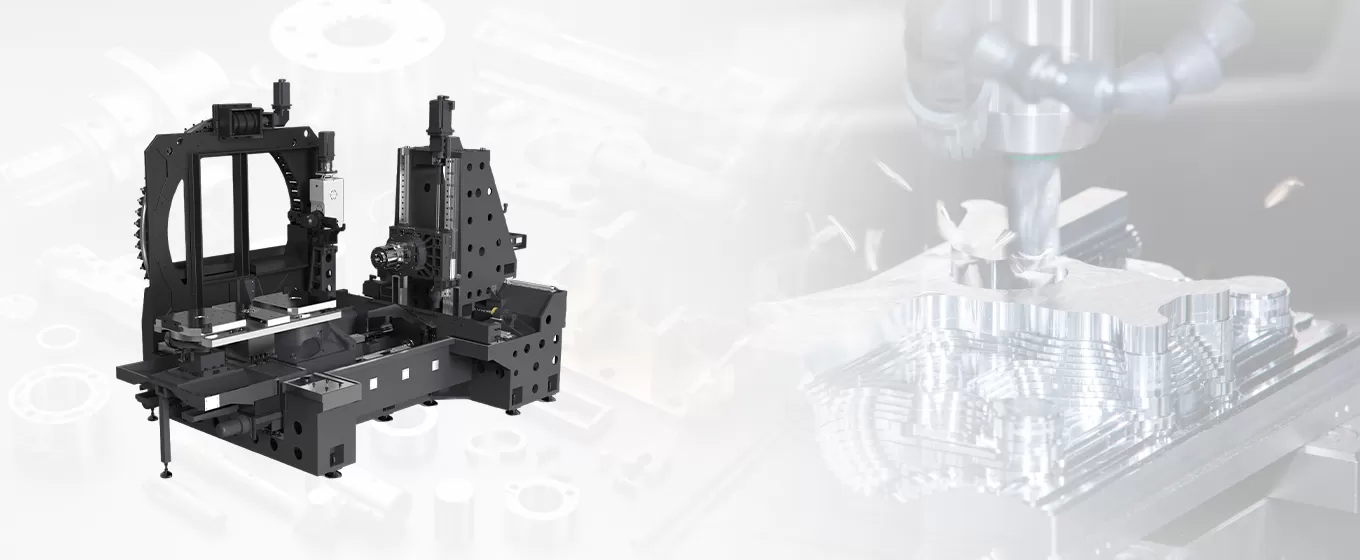

Преимущества горизонтального обрабатывающего центра

T-H11: фиксированная колонной поперечная скользящая структура, компактная и быстрая
DH-63: Структура кровати высокой ригидности положительная Т типа с двойным прибором АПК ворктабле для того чтобы улучшить эффективность.
DH-100S: Перевернутая Т-образная подвижная конструкция с высокой жесткостью и просторной зоной обработки, идеально подходящая для многогранной обработки больших компонентов коробочного типа.

Горизонтальный обрабатывающий центр

Пункт	Единица	T-H11	DH-63	DH-100S
Размер паллета	Мм	500 × 500	630 × 630	1 000 × 1,250
X/Y/Z трехосный ход	Мм	1100/600/650	1 050/800/1 000	2000/1300/1200
Максимум. размер заготовки	Мм	Ø 1 200	Ø 1 000 × 1 000, 000	Ø 2 000 × 1,800
Макс. скорость шпинделя	Об/мин	12 000 (прямое соединение)	10 000	10 000
Технические характеристики держателя инструмента	/	БТ40	БТ50	БТ50
Емкость инструмента	Т	24	60	40

Особенности горизонтального обрабатывающего центра

Универсальные структурные конструкции

Структура поперечного скольжения колонного типа: Небольшой горизонтальный обрабатывающий центр серии T-H, компактный и быстрый для высокоэффективной обработки.
Подвижная конструкция скольжения колонны Т-образного типа APC кулачкового типа: горизонтальный обрабатывающий центр с двумя столами серии DH, недавно оптимизированная конструкция со стабильным повышением производительности.
Перевернутая Т-образная подвижная структура скольжения колонны: большой горизонтальный обрабатывающий центр с одним столом серии DHS, предлагающий большое вращающееся пространство для расширения возможностей обработки.

Разнообразные конфигурации поворотного стола

Высокоточный поворотный стол с прямым приводом: привод от двигателя с высоким крутящим моментом и системой обратной связи с круглой решеткой, обеспечивающей высокую точность, высокую скорость и нулевой люфт.
Высокоточный поворотный стол с кулачком: оснащен приводом с кулачковым роликом, коническими штифтами локатора и гидравлическим мульти-замковым механизмом для обеспечения высокой жесткости и сверхмощной обработки.
Разделительная поворотная таблица зубчатого типа: минимальный угол индексации 1 °, со встроенным гидравлическим самоблокирующимся механизмом для высокой жесткости и высокой грузоподъемности.

Комплексные варианты шпинделя для различных условий работы

Оснащен шпинделями с прямым приводом, шпинделями с ременным приводом, моторизованными шпинделями, зубчатыми шпинделями и моторизованными шпинделями с высоким крутым механизмом.
Поддерживает ряд спецификаций шпинделя, таких как BT40, BBT40, BT50 и другие.
Совместимость с несколькими системами ЧПУ, такими как Mitsubishi, FANUC, Siemens, отвечающие различным потребностям клиентов.

Персонализированные функциональные модули и гибкие конфигурации

Станок может быть настроен от стандартных конфигураций до высококачественных конфигураций для удовлетворения различных требований к обработке.
Система водяного охлаждения шарикового винта: обеспечивает более высокую точность обработки и более быструю термическую стабилизацию, быстро достигая теплового равновесия.
Система обратной связи для положения конца: Оборудованный с опционной решетчатой обратной связью масштаба, поддерживает полное управление по обратной связи для осей кс, ы, з, и б, обеспечивающ высокую располагая точность.
Система внутренней циркуляции охлаждения инструмента: обеспечивает точное охлаждение инструментов, продлевает срок службы инструмента, особенно во время обработки глубоких отверстий за счет удаления тепла и стружки.
Автоматическое измерение инструмента и осмотр Воркпьесе онлайн: Поддерживает контактное или внеконтактное высокоточное измерение инструмента, автоматически обнаруживая диаметр инструмента, длину, носку, и обрыв, так же, как онлайн осмотр воркпьесе.

Широкий спектр применения

Горизонтальный обрабатывающий центр TAIKAN широко используется во многих отраслях промышленности, особенно в:

Автомобильная промышленность: обработка корпусов двигателей, корпусов и других компонентов.
Прессформа и механическое производство: Подвергать механической обработке больших коробк-типа и компонентов раковины.
Железнодорожный транспорт и производство масляного клапана: подходит для обработки деталей коробочного типа и цилиндров в железнодорожной и нефтяной промышленности.
Горное оборудование и общее оборудование: идеально подходит для тяжелой техники и обработки сложных деталей.
