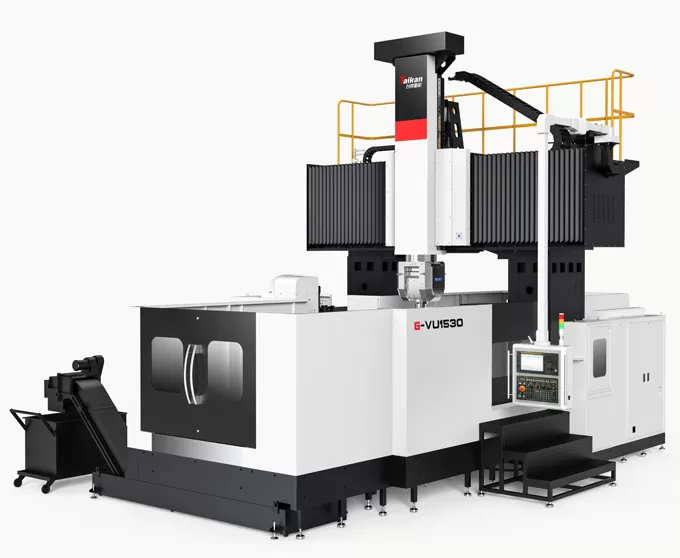

Name: G-VU1530 5-осевой портальный обрабатывающий центр
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Характеристика 5-осевого портального обрабатывающего центра G-VU1530

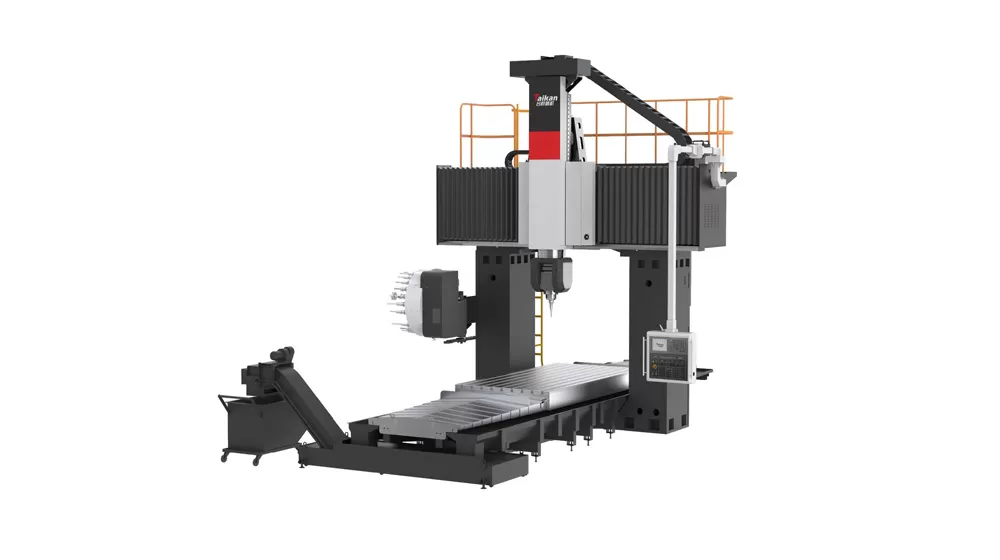

Конфигурация Gantry

Машина принимает портальную фиксированную структуру с конфигурацией движения стола, обеспечивая оптимальную стабильность для эффективных операций резки.

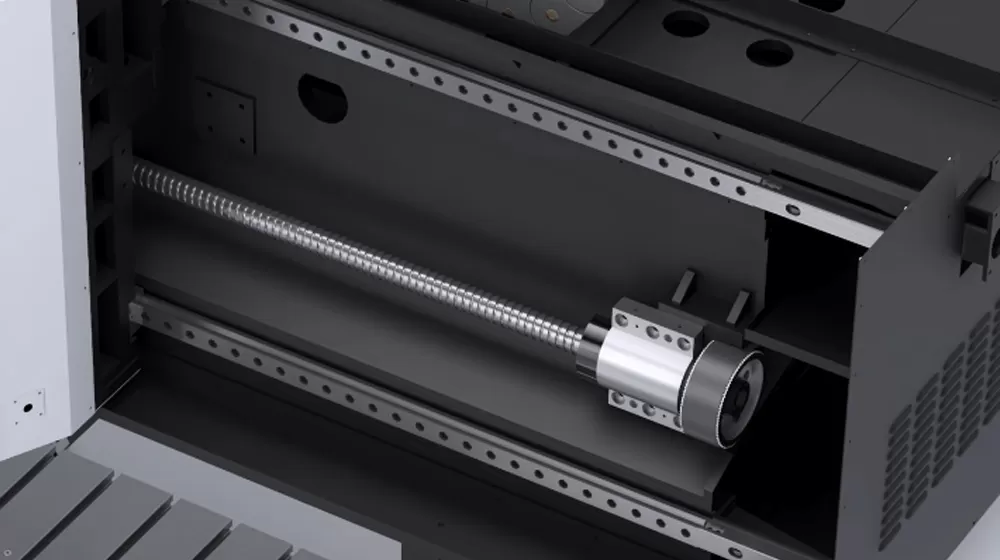

Ступенчатые направляющие рельсы

Направляющие балки расположены в ступенчатой компоновке, увеличивая пролет направляющей и улучшая несущую способность, обеспечивая хорошую несущую способность и стабильную резку во время обработки.

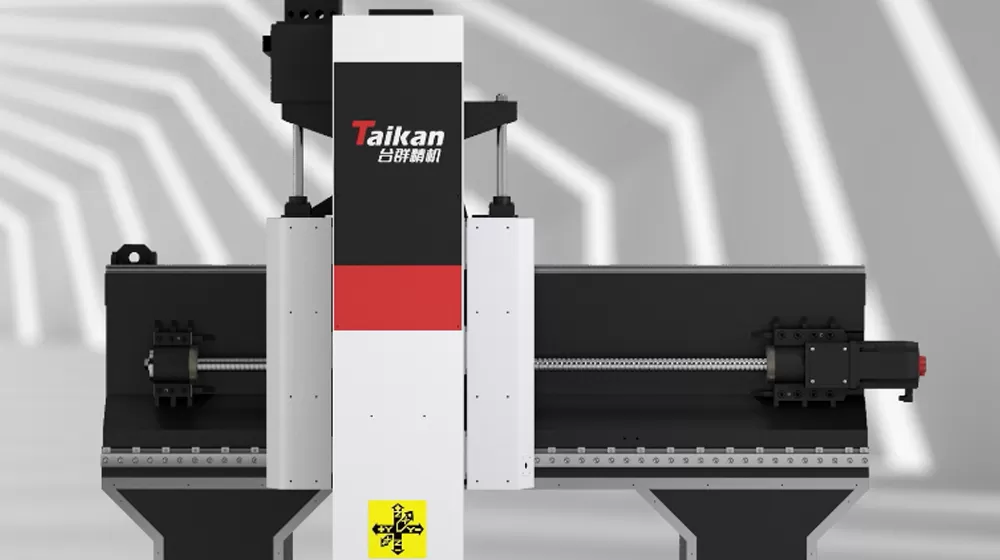

Балансировка азота

Ось Z использует цилиндр балансировки азота, чтобы сбалансировать вес барана.

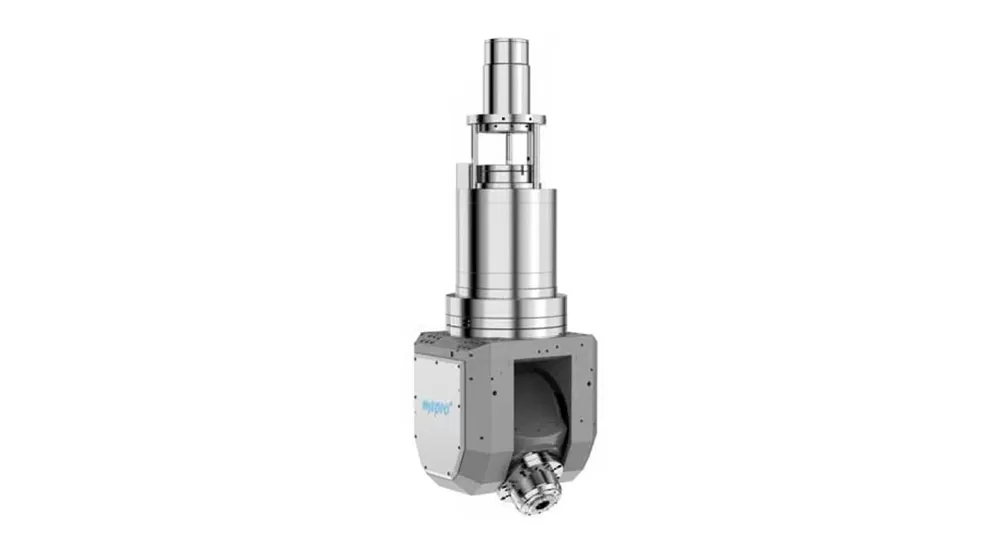

Блок шпинделя

Блок шпинделя использует Zhongke Ibeg T70.5 5-осевой связанной A/C двойной поворотной фрезерной головкой, которая может достичь 5-осевой связанной обработки сложных поверхностей.
С помощью высокоточных энкодеров и гидравлической системы зажима оси A и C могут быть зажаты под любым углом в пределах их рабочего диапазона (ось C ± 360 °, ось A ± 110 °).
Стандартный моторизованный шпиндель 18000 об/мин, способный к высокоточной, быстрой и непрерывной резке.

Применение 5-осевого портального обрабатывающего центра

В основном используется для обработки сложных деталей, алюминия и его сплавов, а также труднообрабатываемых материалов. Он способен выполнять высокоточную и высокоэффективную обработку сложных пространственных поверхностей.

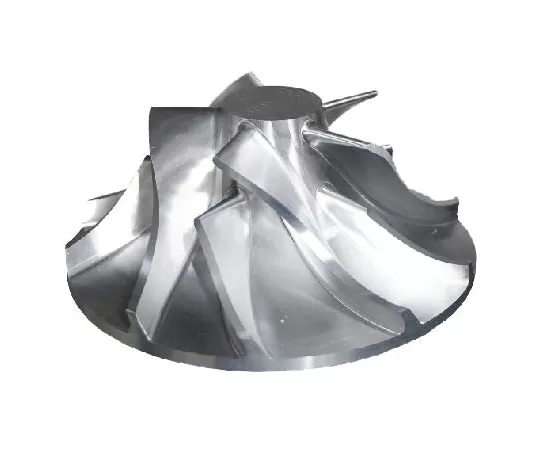

Пример заготовки 1

5 оси портального типа обрабатывающий центр

Пример заготовки 2

Пример заготовки 3

Технические характеристики 5-осевого портального обрабатывающего центра

Пункт			Единица	G-VU1530	Замечания
Путешествия	Перемещение стола (ось X)		Мм	3200
	Ход седла (ось Y)		Мм	2700
	Перемещение Рам (ось Z)		Мм	1000
	Расстояние между носом шпинделя и столом		Мм	100 ~ 1100
	Свес шпинделя		Мм	329,2
	Эффективная ширина портала		Мм	2450
Таблица	Размер стола		Мм	1500*3000
	Макс. нагрузка		Кг	10000
	Т-слот		Мм	28
Шпиндель	Мощность шпинделя		КВт	30
	Макс. скорость		Об/мин	18000
	Выход крутящего момента		Нм	72Нм-С1, 85Нм-С6
	Конус шпинделя			HSK-A63
	Угол поворота по оси A			± 110 °
	C-ось вращения			± 360 °
	Макс. скорость по оси A/C		Обороты	60
Скорость	Диапазон скорости подачи (резка)		Мм/мин	10000/10000/10000
Скорость	Быстрая скорость перемещения (ось X/Y/Z)		Мм/мин	15000/15000/15000
Точность	Точность позиционирования (со шкалой)		Мм	0023/0021/0014	Стандартная линейная шкала Фагора
	Повторяемость (со шкалой)		Мм	0015/0013/0011	Стандартная линейная шкала Фагора
	Точность позиционирования по оси A			8 ″(VD13441)
	Повторяемость по оси A			4 ″(VD13441)
	Точность позиционирования по оси C			8 ″(VD13441)
	Повторяемость оси C			4 ″(VD13441)
Другие	Противовес по оси Z			Гидравлический баланс азота

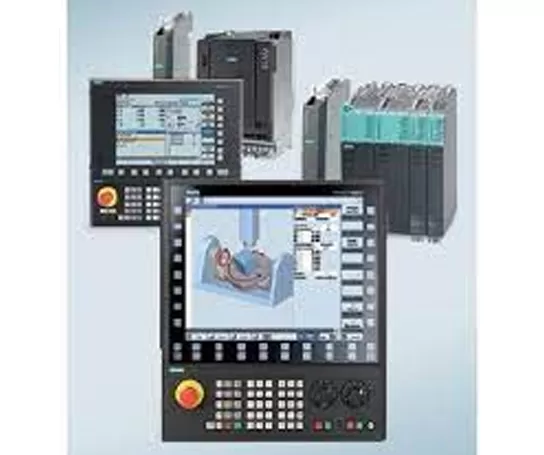

	Система ЧПУ			СИМЕНС ОДИН	5-осевое одновременное управление
	Подачу воздуха	Поток	Л/мин	500
	Подачу воздуха	Давление	МПа	0,6 ~ 0,8
	Емкость бака охлаждающей жидкости		Л	750
	Размер машины (Л×В×Х)		Мм	780061006000
	Корпус машины		Набор	Полный периметр листового металла	Без верхней крышки

Информация на этой странице предназначена только для справки. Технические характеристики и детали могут измениться из-за обновлений или улучшений продукта. Для получения дополнительной информации свяжитесь с нами.
