Тайкан ЧПУ: G-V Двухстоечный обрабатывающий центр серии Производитель и поставщик

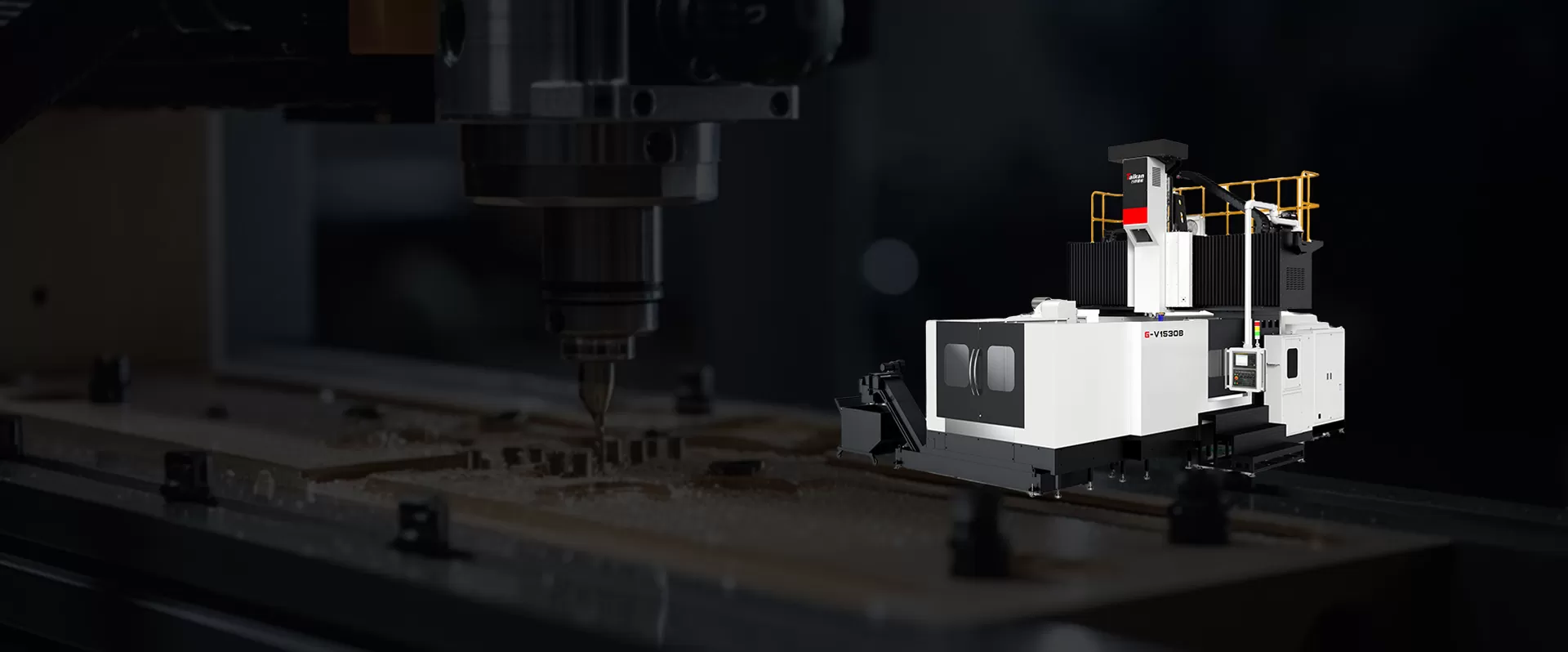

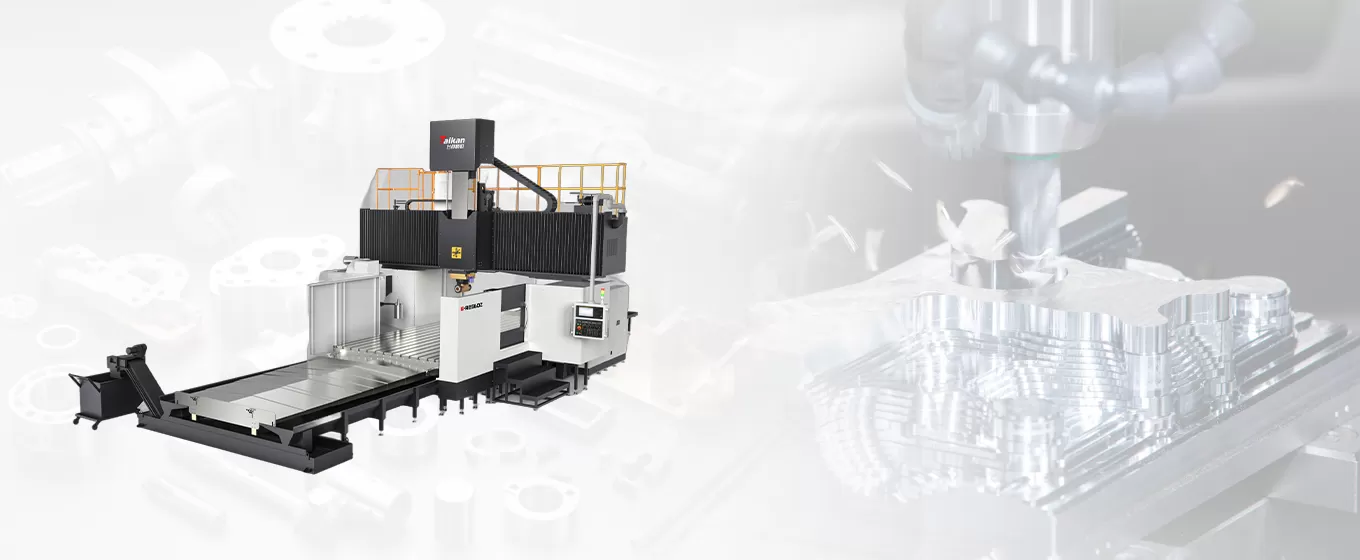

Типы 3-осевой линейной направляющей серии G-V

Подвижная конструкция рабочего стола с фиксированной колонной и поперечной балкой; Оси X, Y и Z используют линейные направляющие. По желанию ось Z может быть оснащена направляющей для бокса Т-образного типа.
Включая модели шпинделя с прямым приводом, модели шпинделя с ременным приводом и модели шпинделя с зубчатым приводом.

Пункт	Единица	G-V1220D/V1225D/V1230D	G-V1630D	G-V1018A	G-V1220A/V1225A/V1230A
X-ось путешествия	Мм	2100/2600/3150	3150	1800	21,00/2600/3200
Перемещение по оси Y	Мм	1525	1800	1200	1525
Перемещение по оси Z	Мм	700	700	800	800
Эффективная ширина двери	Мм	1560	1800	1,1,60	1560
Ширина рабочего стола	Мм	1250	1800	1 000	1250
Длина рабочего стола	Мм	2 000/2 500/3 000	3 000	1800	2 000/2 500/3 000
Технические характеристики держателя инструмента	/	BBT40/BT40	BBT40/BT40	БТ50	БТ50
Макс. скорость шпинделя	Об/мин	12 000 (прямое соединение)	12 000 (прямое соединение)	6 000	6 000
Мощность двигателя шпинделя	КВт	11/15	11/15	15/18, 5	15/18, 5
Выходной крутящий момент шпинделя	Н. м	52/95	52/95	191/315	191/315

Пункт	Единица	G-V1520B/V1530B/V1540B	G-V2030B/V2040B/V2050B	G-V2540B/V2050B/V2560	G-V3050B/V3060B/V3080B
X-ось путешествия	Мм	2200/3200/4200	3200/4200/5200	4200/5200/6200	5200/6200/8400
Перемещение по оси Y	Мм	2200	2700	3200	3700
Перемещение по оси Z	Мм	1 000	1 000	1 000	1 000
Эффективная ширина двери	Мм	1950	2450	2950	3450
Ширина рабочего стола	Мм	1500	2 000	2500	3 000
Длина рабочего стола	Мм	2 000/3 000/4 000	3 000/4 000/5 000	4 000/5 000/6 000	5 000/6 000/8 000
Технические характеристики держателя инструмента	/	БТ50	БТ50	БТ50	БТ50
Макс. скорость шпинделя	Об/мин	6 000	6 000	6 000	6 000
Мощность двигателя шпинделя	КВт	15/18, 5	22/35	22/35	22/35
Выходной крутящий момент шпинделя	Н. м	807/1,331	790/1,258	790/1,258	790/1,258
