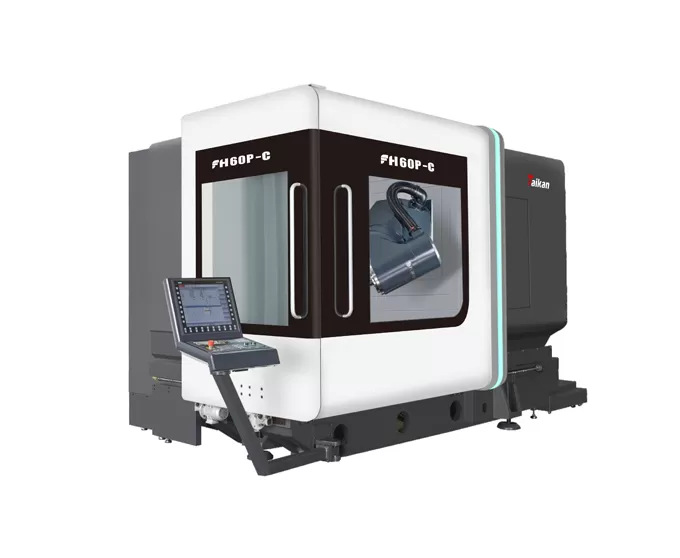

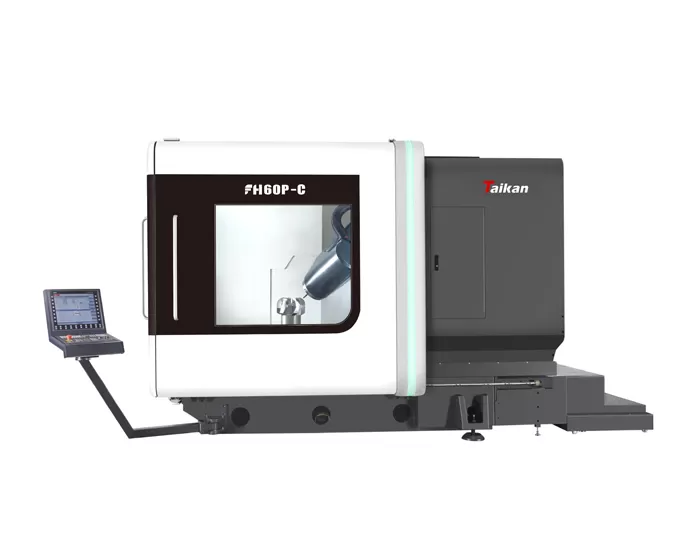

Name: FH60P-C 5-осевой фрезерный и токарный обрабатывающий центр
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Характеристика FH-60P-C 5-осевого фрезерно-токарного обрабатывающего центра

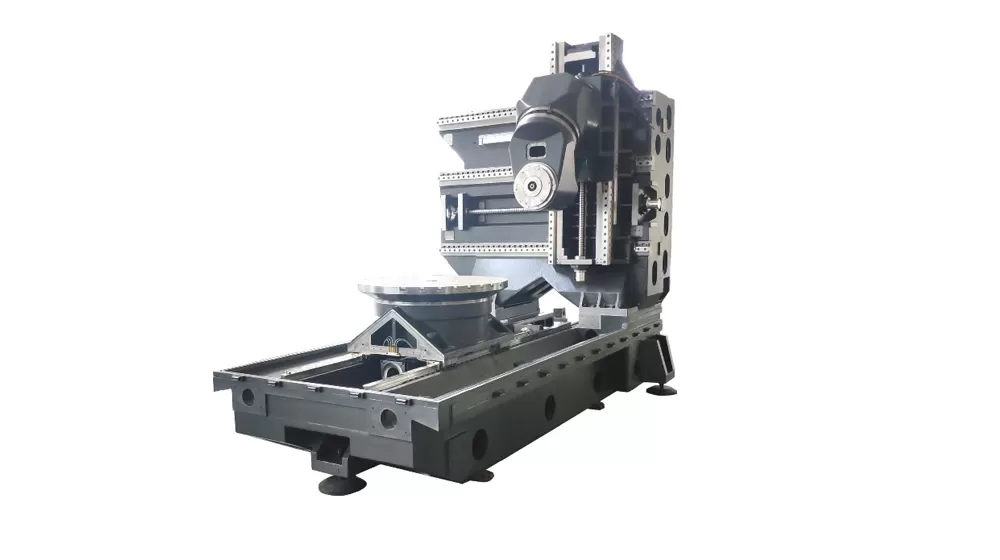

Оптимальная Конструкция Механического Литья

Постель изготовлена из новой минеральной литейной конструкции, в то время как в подвижных частях используется высококачественный чугун Meehanite.
Закаленный и естественно состаренный для устранения внутренних напряжений.
Материалы с собственной частотой для устранения технологических напряжений, вызванных вибрацией.
Конструкция колонны с высокой жесткостью большой площади эффективно улучшает жесткость и статическую/динамическую точность.
Трехосный полый охлаждающий шарико-винтовой привод.

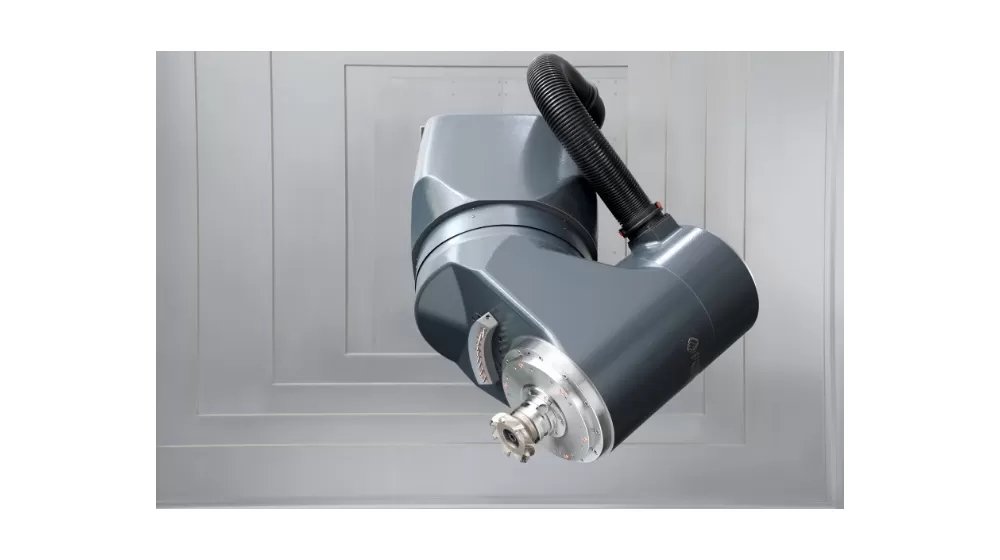

Мощная 5-осевая фрезерная головка

ЗНАЧИТЕЛЬНО УЛУЧШЕННЫЙ И УЛУЧШЕННЫЙ ПРОФИЛЬ И ПРАВИЛЬНОСТЬ ИНТЕРФЕРЕНЦИИ

B-ось с прямым приводом двигателя DD улучшает жесткость за счет большего подшипника YRT, который может реализовать резку с высоким крутящим моментом в состоянии рычага.

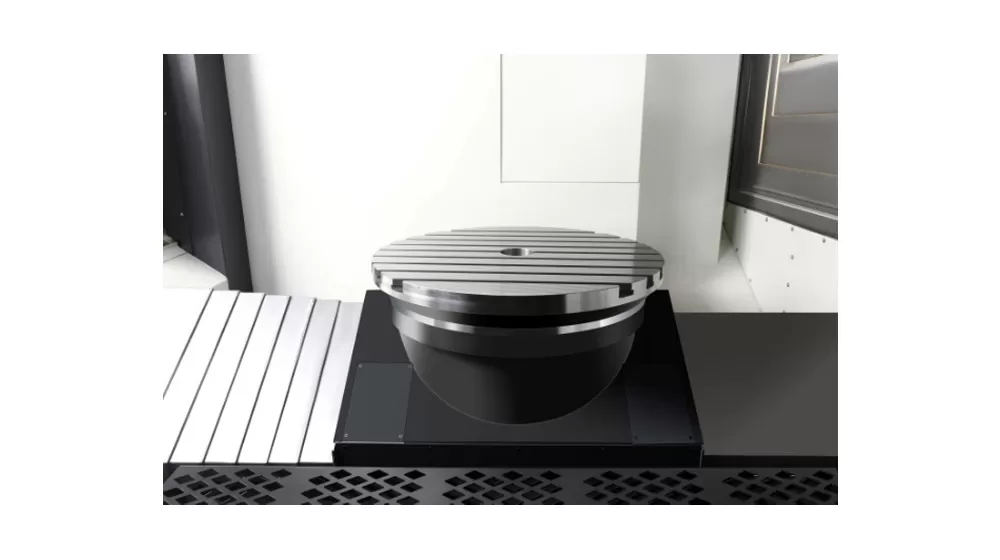

Токарно-фрезерный стол

Независимо спроектирован и изготовлен.
Внутренний двигатель DD с нулевым люфтом, конструкция с прямым приводом.
Высокие характеристики отклика на ускорение и замедление.
Увеличенные подшипники YRT для повышения жесткости.
Высокий номинальный крутящий момент привода с позиционированием и зажимным устройством для рабочего стола.
Поддерживает как фрезерные, так и токарные операции, уменьшая обработку заготовки и повышая точность продукта.

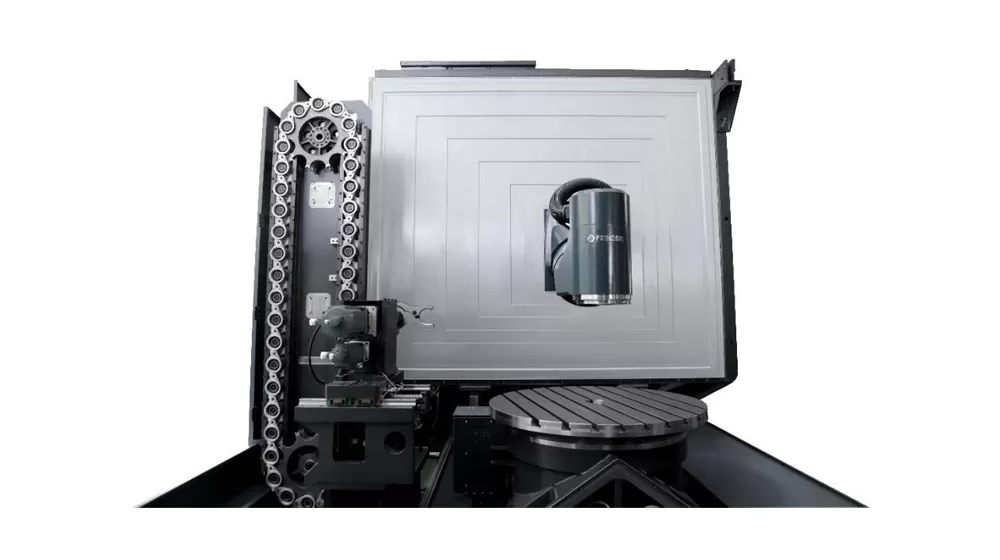

Система автоматической смены инструмента

Выбор и замена инструмента контролируются серводвигателем для более стабильной и точной работы.

Благодаря функции управления инструментами Siemens ONE управление инструментами становится более эффективным.

Оптимальная Конструкция Механического Литья

Система автоматической смены инструмента

Применение FH-60P-C 5-осевого фрезерно-токарного обрабатывающего центра

Усовершенствованный и высокостабильный 5-осевой механизм станка с простым человеко-машинным режимом работы фокусируется на повышении точности, производительности и эффективности на 30% каждый, достигая высочайших характеристик обработки и точности деталей в высоких динамических условиях. От твердосплавных материалов в авиационной промышленности до самых высоких требований к качеству поверхности в индустрии производства пресс-форм, пятиосевой одновременный фрезерно-токарный обрабатывающий центр Feihong обеспечивает наилучшие условия. Feihong пятиосевой рычажный токарный и фрезерный обрабатывающий центр может реализовать многофункциональное использование: вертикальное и горизонтальное преобразование, фрезерование и токарная обработка, одноразовый зажим, многопроцессорная и многоугольная обработка и формовка.

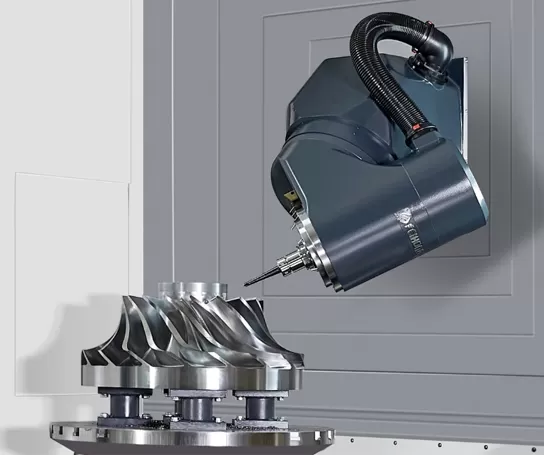

Обработка аэрокосмической крыльчатки

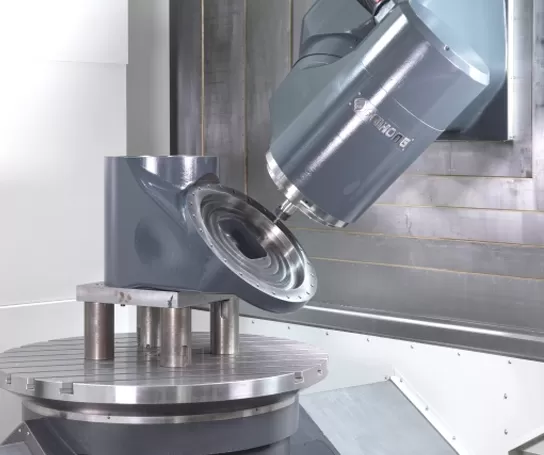

Обработка наклонной поверхности 45 °

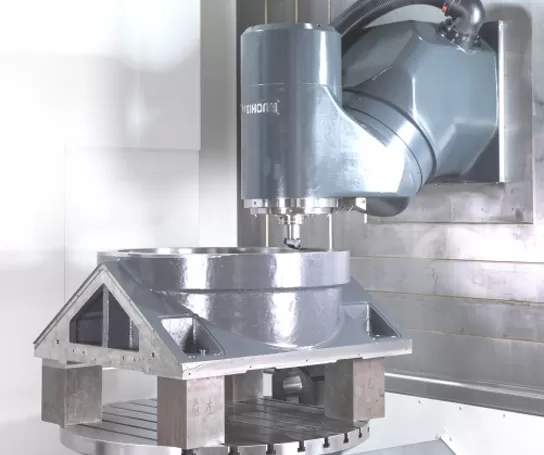

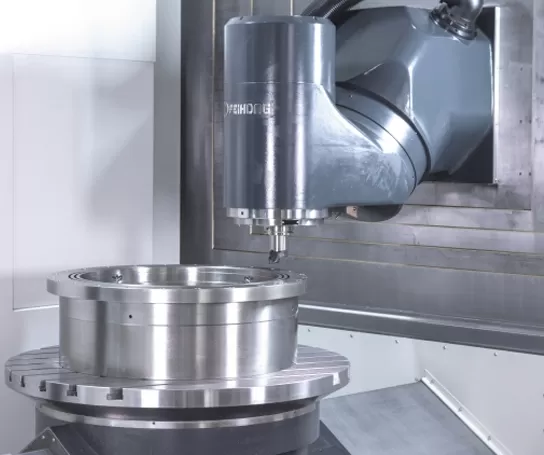

Токарные и фрезерные соединения один зажим

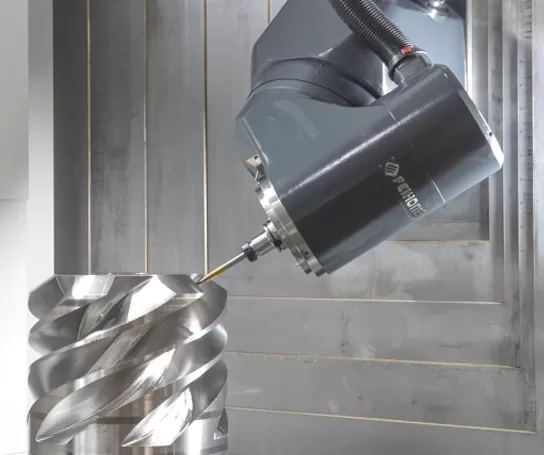

Винтовая обработка ротора

Функция вертикального поворота

Технические характеристики 5-осевого фрезерно-токарного обрабатывающего центра

Пункт	FH60P-C
Ход по осям X/Y/Z	600 × 800 × 600 мм
Расстояние от горизонтальной фрезерной головки От центра к рабочему столу	30 ~ 630 мм
Скорость поворотного стола	350 об/мин
Размер рабочего стола	Φ 660 мм
Максимальная загрузка стола	Фрезерование 2000 кг Токарная 1000 кг
Поворотная фрезерная головка (ось B)	Стандарт
Диапазон поворота (0 = по вертикали/180 = уровень)	-15 ° ~ + 180 °
Номинальная скорость оси B	50 об/мин
Расстояние от вертикальной торца шпинделя до стола	150 ~ 750 мм
Электрический шпиндель Макс. скорость	12000 об/мин
Мощность (S1-100 %/40% постоянного тока)	34/42 кВт
Крутящий момент (S1-100 %/40% постоянного тока)	132/192 Нм
Конус шпинделя	Конус 1:10
Интерфейс инструмента	HSK-A63
Емкость инструментального магазина	40T
Макс. диаметр/длина/вес инструмента	Φ 85 мм/300 мм/8 кг
Время смены инструмента (от инструмента к инструменте)	4S
Бурение (нормализация среднеуглеродистой стали)	Φ 40 мм
Нарезание резьбы (нормализация среднеуглеродистой стали)	М24
Быстрый ход	40 м/мин
Точность позиционирования X/Y/Z	0006 мм
Точность повторного позиционирования X/Y/Z	0004 мм
B/C точность позиционирования	8 дюймов
Точность повторного позиционирования B/C	4 дюйма
Инфракрасный зонд	Ренишоу OMP60
Датчик настройки инструмента (Измерение инструмента в зоне обработки)	Ренишоу NC4F230
Высота машины (стандартная машина)	2985 мм
Основной корпус занимаемой площади (L * W)	4300 × 2600 мм
Зона, занимаемая магазином инструмента (Д * Ш)	2100 × 1250 мм
Заниманная площадь конвейера стружки (Д * Ш)	3070 × 1065 мм
Зона, занимаемая резервуаром для воды (Д * Ш)	1785 × 1355 мм
Полная занимаемая машина площадь (Без резервуара для воды) (Д * Ш)	5200 × 3550 мм
Вес машины	23000 кг
Система управления	Сименс ОДИН

Информация на этой странице предназначена только для справки. Технические характеристики и детали могут измениться из-за обновлений или улучшений продукта. Для получения дополнительной информации свяжитесь с нами.
