Name: DT50 Высокоточный вертикальный обрабатывающий центр
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Характеристика DT50 высокой точности вертикальный обрабатывающий центр

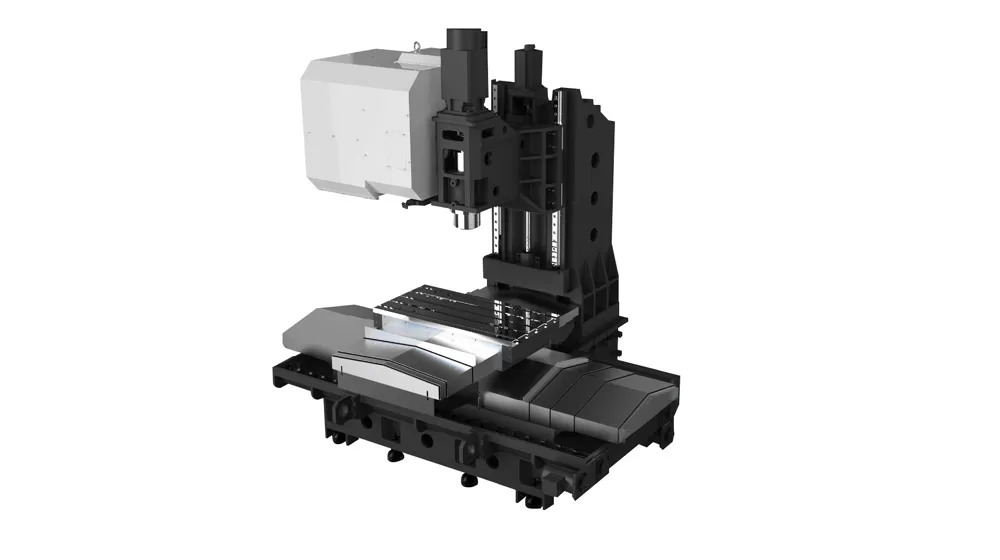

Полная структура поддержки путешествий

Машина имеет Т-образную кровать, с седлом, движущимся влево и вправо по оси X, а столом, движущимся вперед и назад по оси Y. Полная поддержка перемещения стола и седла устраняет боковой свес традиционных вертикальных обрабатывающих центров C-типа, обеспечивая лучшие динамические характеристики и стабильность резки.

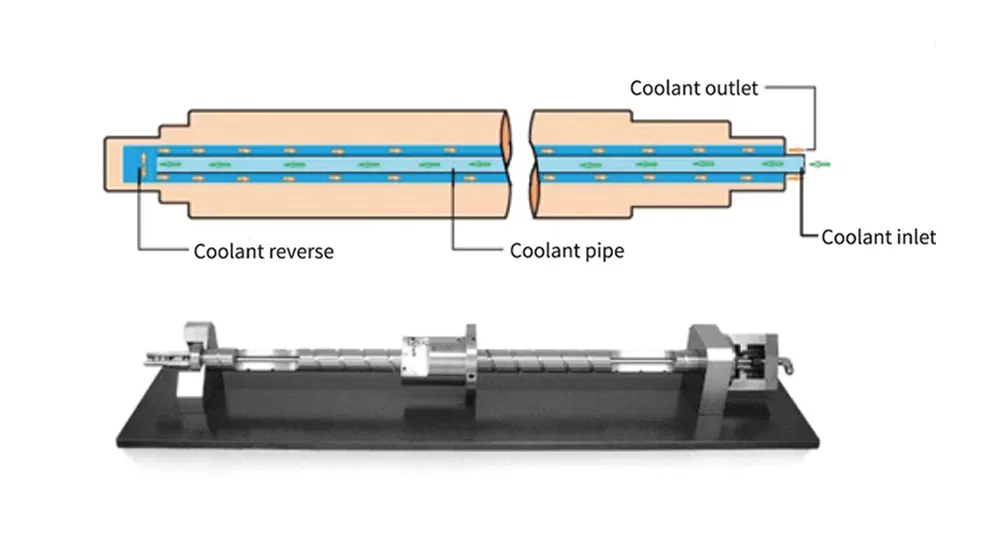

Полый Охлаждающий Шарик Винт

Прецизионный шариковый винт большого диаметра имеет полую систему охлаждения и конструкцию с предварительным натяжением для уменьшения тепловой деформации, повышения точности обработки и продления срока службы винта.

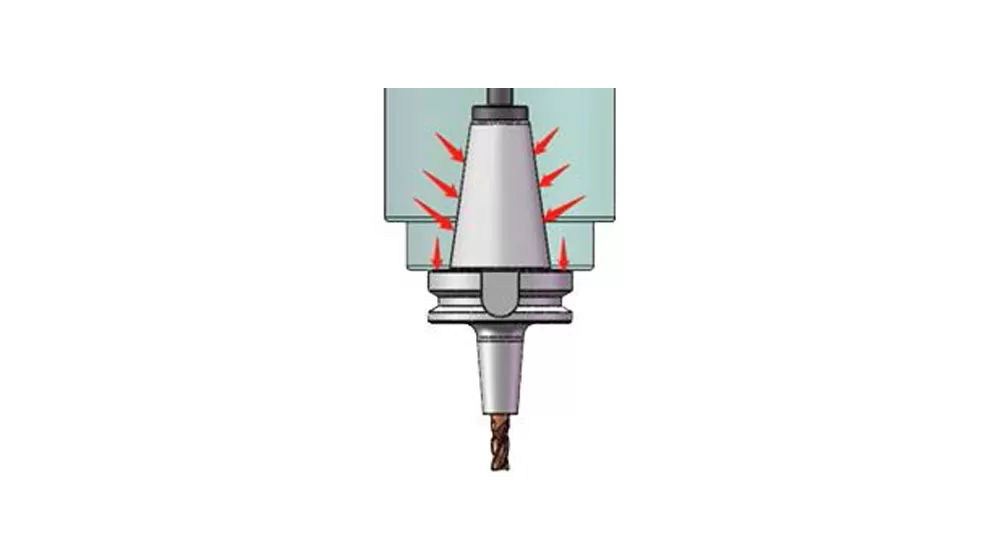

Точность Высокая-Скорость Шпинделя Блок

Шпиндель использует систему прямого привода BBT40-12000r/мин с системой охлаждения для уменьшения тепловой деформации, повышения точности и продления срока службы подшипника. Передний конец шпинделя имеет лабиринтное уплотнение и воздушную завесу для предотвращения попадания охлаждающей жидкости в подшипники, обеспечивая долгосрочную стабильность.

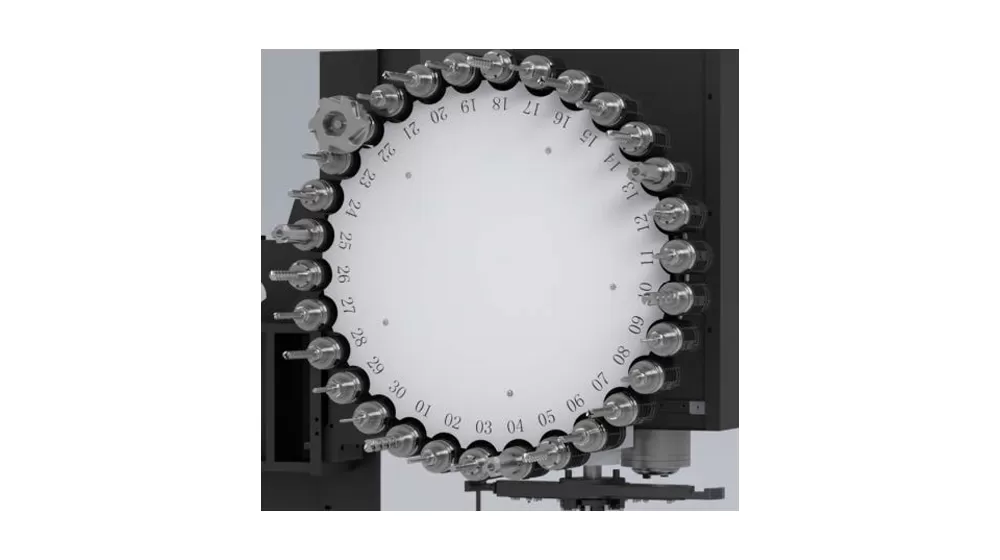

Полностью закрытый инструмент журнал

Полностью закрытый магазин для инструментов защищает инструменты от загрязнений, сохраняя их чистоту. Система УВД с сервоприводом повышает скорость, точность и стабильность смены инструмента, повышая эффективность обработки.

Применение высокоточного вертикального обрабатывающего центра DT50

Станок подходит для многослойной мелкосерийной обработки сложных деталей, таких как коробчатые компоненты среднего и малого размера, пластины, диски, клапаны, корпуса и пресс-формы. Он широко используется в таких отраслях, как прецизионные детали, продукты 5G, оборудование, автомобильные детали и медицинские устройства.

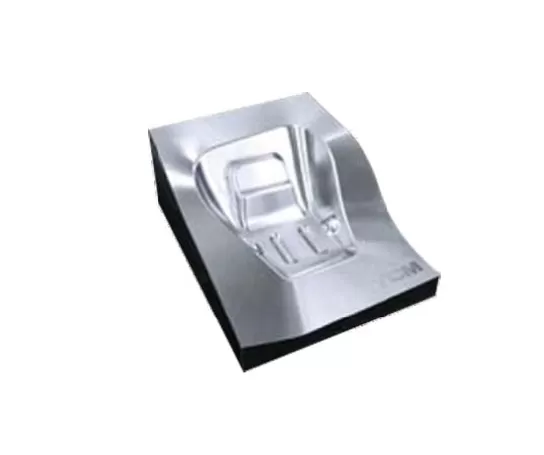

Вертикальный обрабатывающий центр Поставщики

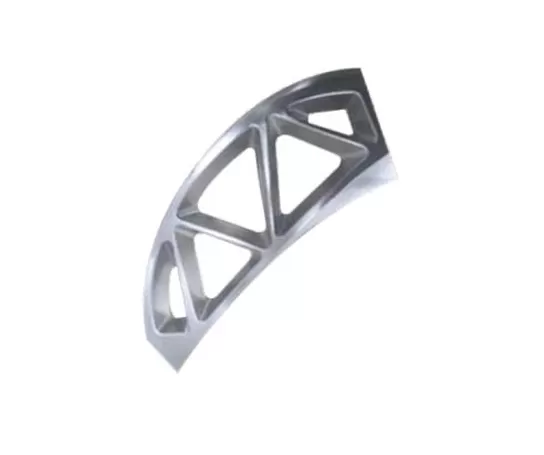

Пример заготовки 1

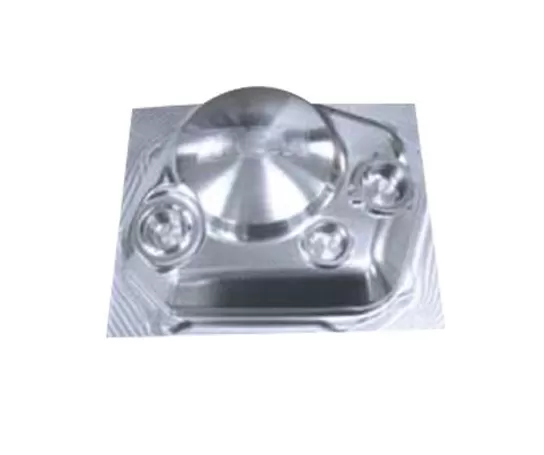

Пример заготовки 2

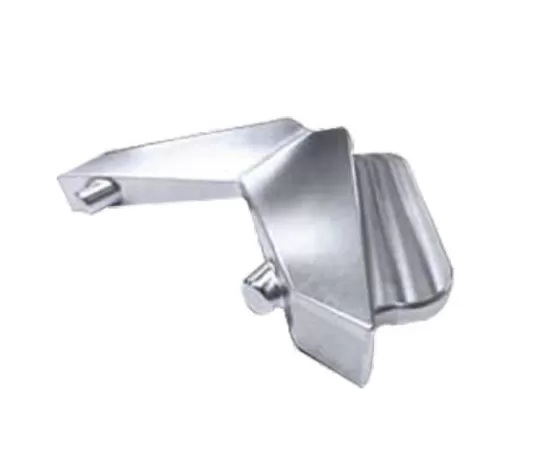

Пример заготовки 3

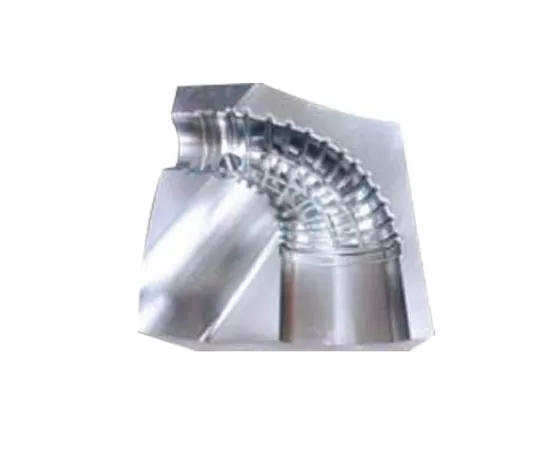

Пример заготовки 4

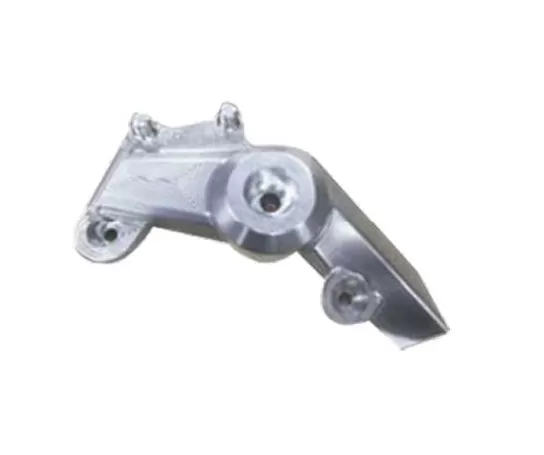

Поставщики вертикальных обрабатывающих центров

Пример заготовки 5

Пример заготовки 6

Технические характеристики DT50 высокой точности вертикальный обрабатывающий центр

Имя			Единица	DT50	Замечания
Путешествия	Перемещение стола (ось X)		Мм	850
	Ход седла (ось Y)		Мм	500
	Шпиндель коробки путешествия (Z-ось)		Мм	500
	Расстояние от торца шпинделя до поверхности стола		Мм	150-650
	Расстояние от центра шпинделя до направляющей поверхности колонны		Мм	/
Таблица	Размер стола		Мм	1100*450
	Загрузка стола		Кг	600
	T-SLOT (КОЛ-Ширина * Пространство)		Мм	3-18*125
Шпиндель	Мощность двигателя (S1/S6)		КВт	11/18, 5
	Крутящий момент двигателя (S1/S6) (номинальный/кратковременный)		Н. м	52,5/118
	Роторная скорость		Об/мин	50 ~ 12000 (прямой)
	Диаметр шпинделя		Мм	Ф150
	Шпиндельный шпинделя		/	ББТ 40
Привод	Мощность двигателя X/Y/Z		КВт	3,0/3,0/3,0
Скорость	Быстрая скорость по осям X/Y/Z		М/мин	48/48/48
Точность	Точность позиционирования (X/Y/Z)		Мм	0006/0006/0006	ВДИ 3441
Точность	Повторяемость (X/Y/Z)		Мм	0004/0004/0004	ВДИ 3441
Инструментальный журнал	Емкость инструмента		Т	30
	Макс. вес		Кг	8
	Макс. длина		Мм	350
	Макс. допустимый крутящий момент		Нм	≤ 10,19
	Макс. диаметр (полный/смежный)		Мм	Ф80/Ф150
Другие	Система ЧПУ		/	Fanuc 0i MF PLUS
	Источник газа	Поток	Л/мин	≥ 280(ANR)
	Источник газа	Давление воздуха	МПа	0,6-0,8
	Мощность оборудования		КВА	25
	Размер машины		Мм	302829142935	Соответствующая ось X * Y * Z
	Вес машины (прибл.)		Кг	5600

Информация на этой странице предназначена только для справки. Технические характеристики и детали могут измениться из-за обновлений или улучшений продукта. Для получения дополнительной информации свяжитесь с нами.
