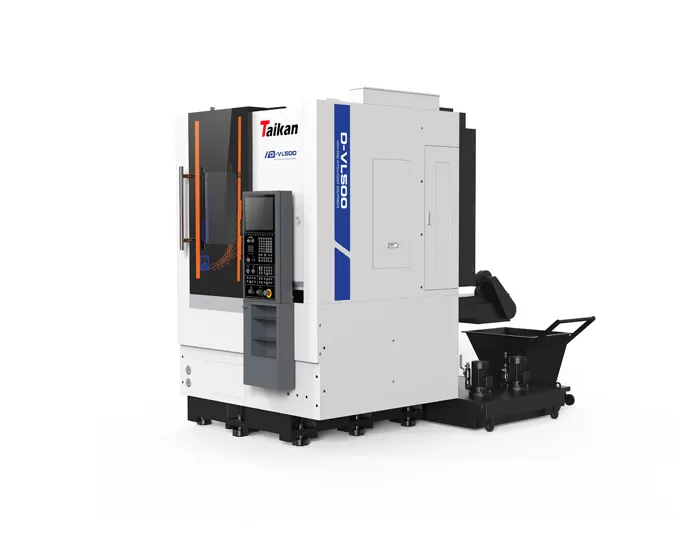

Name: D-VL500/D-VL500M Высокоточный вертикальный токарный станок с ЧПУ
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Характеристика D-VL500/D-VL500M Высокоточный вертикальный токарный станок с ЧПУ

Основная структура

Поперек обладает высокой устойчивостью к изгибу и скручиванию, обеспечивая стабильную резку.
Колонна сильная, вибраци-устойчивая структура коробки бросания.
В осях X/Z используются направляющие роликов с высокой нагрузкой и предварительно растянутые шарико-винты для минимизации теплового воздействия.

Шпиндель и стол

Высокоточные шпиндельные узлы от ведущих брендов обеспечивают точность и грузоподъемность.
Управляется серводвигателем Siemens, с уменьшением скорости с помощью клиновой ленты.
Основание стола включает в себя шпиндельный энкодер для резки с постоянной скоростью поверхности.

Стандартная турель

8-позиционная горизонтальная гидравлическая револьверная головка для быстрой смены инструмента и высокой надежности.

Дополнительная башня

Дополнительная мощность фрезерной башни, приводимая в действие серводвигателем, предназначенная для снижения шума.
Дополнительная вертикальная револьверная головка, подходящая для обработки внутренних отверстий с минимальным вмешательством инструмента.

Применение D-VL500/D-VL500M Высокоточный вертикальный токарный станок с ЧПУ

Он широко используется в производстве автомобильных деталей, таких как ступицы, тормозные диски, колеса, тормозные эпицентры деятельности, редукторы и многое другое. Он особенно подходит для обработки сложных компонентов, таких как диски, корпуса и короткие детали вала, используемые в подшипниках, энергетике и других отраслях промышленности. Станок обеспечивает высокую точность, эффективность и качество.

Пример заготовки 1

Пример заготовки 2

Пример заготовки 3

Пример заготовки 4

Технические характеристики D-VL500/D-VL500M Высокоточный вертикальный токарный станок с ЧПУ

Пункт		Единица	D-VL500	D-VL500M
Диапазон обработки	Максимальный диаметр качания	Мм	650
	Максимальный диаметр поворота над кареткой	Мм	500
	Максимальная высота заготовки	Мм	500
	Максимальный вес заготовки	Кг	500
Шпиндель	Диаметр патрона	Дюйм	12 ″ (гидравлический патрон)
	Диапазон скорости шпинделя	Об/мин	50 ~ 2500
	Максимальный крутящий момент шпинделя	Нм	900
	Тип носа шпинделя	/	A2-8
	Диаметр центризовочного подшипника шпинделя	Мм	130
	Мощность главного двигателя (S1/S2)	КВт	12/22, 8	12/23
Инструмент Пост	Тип башни	/	Горизонтальный (вертикальный опционально)	Горизонтальный
	Количество позиций	/	8(6)	12
	Тип дисковода	/	Гидравлические	Сервопривод
	Внешний диаметр держателя режущего инструмента	Мм	32 × 32
	Внутренний диаметр держателя инструмента отверстия	Мм	Φ50
Корма	Тип направляющей подачи оси X/Z	/	Линейное руководство
	Скорость подачи по осям X/Z	Мм/мин	0,1 ~ 1000
	Скорость быстрой передачи оси X/Z	М/мин	20/16
	Горизонтальное перемещение по оси X	Мм	-20 ~ 315
	Z-Axis Вертикальное перемещение	Мм	520
	Крутящий момент двигателя подачи оси X/Z	Нм	12/22
Возможность обработки	Мощность Глава Мощность двигателя	КВт/Нм	/	5,5/48
	Максимальная мощность сверления	Мм	/	Φ20 × 0,2
	Максимальная мощность нарезания резьбы	Мм	/	М16 × 2/М27 × 1,5
	Максимальная производительность канавок	Мм	/	Φ25 × 15 × 40
Точность	Точность позиционирования (ось X)	Мм	0,01
	Точность позиционирования (ось Z)	Мм	0,01
	Точность позиционирования (C-ось)	"	/	55
	Повторяемость (ось X)	Мм	0006
	Повторяемость (ось Z)	Мм	0006
	Повторяемость (ось C)	"	/	25
Другие	Система ЧПУ	/	Сименс
	Полная емкость электропитания	КВА	45	50
	Емкость бака хладоагента	Л	300
	След (длина × ширина)	Мм	1750 × 3050
	Высота машины	Мм	2600
	Вес машины (прибл.)	Т	6,5	7

Информация на этой странице предназначена только для справки. Технические характеристики и детали могут измениться из-за обновлений или улучшений продукта. Для получения дополнительной информации свяжитесь с нами.
