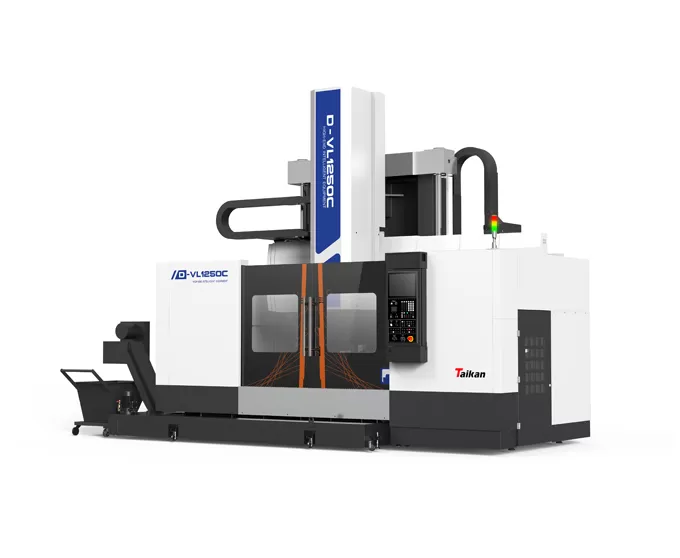

Name: D-VL1250C/D-VL1250CM Высокоточный вертикальный токарный станок с ЧПУ
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Характеристика D-VL1250C/D-VL1250CM Высокоточный вертикальный токарный станок с ЧПУ

Структура машины

Машина имеет тип кровати, термически симметричную структуру, с главными компонентами сделанного из высокопрочного литого железа для обеспечения стабильности и ригидности.
Мост регулируется по вертикали для размещения деталей разной высоты, обеспечивая оптимальную жесткость для каждой задачи обработки.
Движение использует ступенчатую систему позиционирования для поддержания точности, с полом-установленным магазином инструмента для повышения эффективности.

Мост по оси X

Конструкция с большим поперечным сечением повышает устойчивость к изгибу и скручиванию, обеспечивая стабильную производительность резания.
Комбинированная роликовая направляющая система обеспечивает низкое трение и отличное демпфирование вибрации, поддерживая долгосрочную точность и стабильность.

Z-Axis Ram

Квадратный стальной плунжер большого сечения изготовлен из высококачественной легированной кованой стали, что обеспечивает высокую жесткость и точность для тяжелой резки.
Четырехсторонняя направляющая из легированной стали с запахом и пластиковым покрытием обеспечивает отличное поглощение вибрации, идеально подходящее для мощной резки.
Оснащен внутренним шпинделем башни типа BT для автоматического вытягивания и освобождения инструмента.

Таблица & шпиндель

Осевое направление использует высокоточные шарикоподшипники тяги с поджатым для обеспечения точности и для того чтобы расширить продолжительность жизни ворктабле.
В радиальном направлении используются высокоточные двухрядные цилиндрические роликоподшипники для лучшей точности.
Приводная шестерня и подшипники стола смазываются системой охлаждения, что снижает повышение температуры и сводит к минимуму тепловую деформацию.
Главный двигатель представляет собой блок с высоким крутящим моментом, оснащенный редуктором для обеспечения широкого диапазона скоростей шпинделя и поддержки резки в тяжелых условиях.
На основание ворктабле установлен кодировщик для того чтобы включить постоянн скорость поверхности во время вырезывания.

Применение D-VL1250C/D-VL1250CM Высокоточный вертикальный токарный станок с ЧПУ

Он широко используется в производстве автомобильных деталей, таких как ступицы, тормозные диски, колеса, тормозные эпицентры деятельности, редукторы и многое другое. Он особенно подходит для обработки сложных компонентов, таких как диски, корпуса и короткие детали вала, используемые в подшипниках, энергетике и других отраслях промышленности. Станок обеспечивает высокую точность, эффективность и качество.

Пример заготовки 1

Пример заготовки 2

Пример заготовки 3

Пример заготовки 4

Технические характеристики D-VL1250C/D-VL1250CM Высокоточный вертикальный токарный станок с ЧПУ

Пункт		Единица	D-VL1250C	D-VL1250CM
Диапазон обработки	Максимальный диаметр поворота	Мм	1250
	Максимальная высота заготовки	Мм	1000
	Максимальный вес заготовки	Кг	5000
Шпиндель	Диаметр стола	Мм	1100
	Диапазон скорости шпинделя	Об/мин	3,15 ~ 400
	Диапазон фрезерной подачи и индексации	Об/мин	/	0,04 ~ 2
	Максимальный крутящий момент стола	КН · м	8	20
	Сила главного мотора	КВт	S1 = 31,S2 = 37	S1 = 31,S2 = 37 (два набора)
Башня	Тип башни инструмента	/	Поворотный центр	Токарно-фрезерный центр
	Поперечное сечение седла	Мм	220 × 220	280 × 280
	Позиции инструмента	/	8 или 12	8 или 12
	Внешний диаметр Держатель токарного инструмента Размер	Мм	32 × 32	40 × 40
	Выходной интерфейс поворотного центра	/	БТ50	БТ50
Корма	Тип направляющей подачи по оси X	/	Наконечник коробки/Линейный направляющий
	Тип направляющей подачи по оси Z	/	Коробка направляющей
	Диапазон подачи резки по осям X, Z	Мм/мин	1000
	X, Z-оси инструмент турель быстрый	М/мин	12/10
	Горизонтальное перемещение по оси X	Мм	-50 ~ 850
	Вертикальное перемещение по оси Z	Мм	1000
	Крутящий момент двигателя подачи оси X, Z	Нм	37/25
Перекладина	Перекрестный Вертикальный Путешествия	Мм	600
	Шаг индексации поперечной балки	Мм	200
	Шаги индексирования поперечной балки	/	4
Фрезерный шпиндель	Филируя сила мотора шпинделя	КВт	/	S1 = 31,S2 = 37
	Филируя скорость шпинделя	Об/мин	/	10 ~ 2000
	Фрезерные конические отверстия шпинделя	/	/	БТ50
	Максимальный крутящий момент фрезерного шпинделя	Н · м	/	1200
Точность	Точность позиционирования (X/Z)	Мм	0,02
Точность	Повторяемость (X/Z)	Мм	0,01
Другие	Система ЧПУ	/	Сименс
	Общая мощность машины	КВА	75	85
	Емкость бака хладоагента	Л	600
	След машины (Д × Ш)	Мм	5550 × 3750
	Высота машины	Мм	4650	6450
	Вес машины (прибл.)	Т	21	25

Информация на этой странице предназначена только для справки. Технические характеристики и детали могут измениться из-за обновлений или улучшений продукта. Для получения дополнительной информации свяжитесь с нами.
